MSA Ultra Elite Series Gebrauchsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für MSA Ultra Elite Series
Inhaltszusammenfassung für MSA Ultra Elite Series

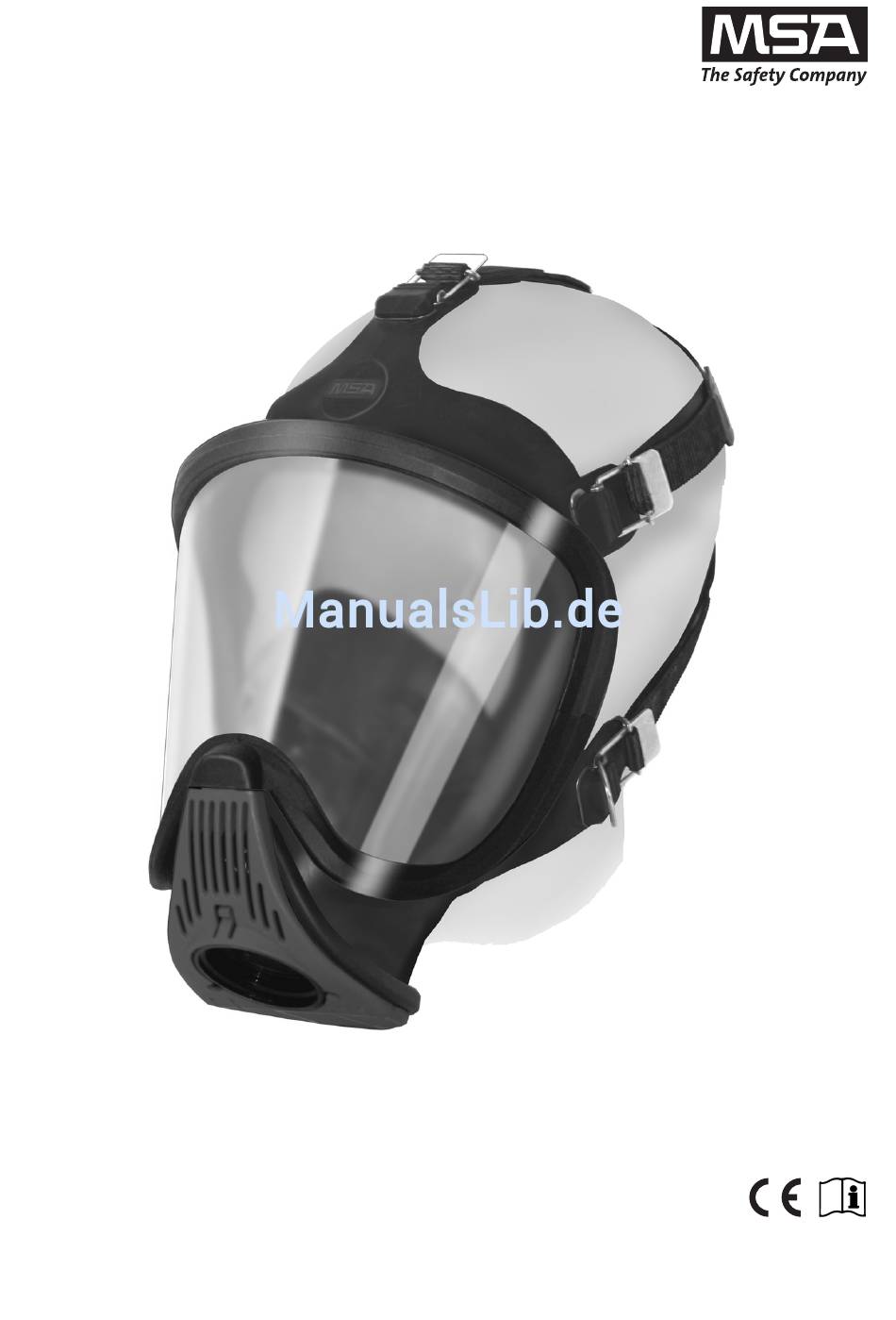

- Seite 1 Gebrauchsanleitung Vollmaske Ultra Elite – Überdruck Bestell-Nr. 10110550/01...
- Seite 2 MSA AUER GmbH Thiemannstraße 1 D-12059 Berlin Deutschland © MSA AUER GmbH. Alle Rechte vorbehalten...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitsvorschriften ..................5 Bestimmungsgemäße Verwendung ............. 5 Haftung ......................5 Beschreibung ......................6 Maskenversionen ..................7 Kennzeichnung/Zertifizierung ............... 8 Gebrauch ........................ 9 Anlegen der Maske ..................9 Dichtheitsprüfung ..................10 Ablegen der Maske ..................11 Reinigung, Desinfektion ..................12 Reinigung/Desinfektion mit einer Waschmaschine ........ - Seite 4 Inhaltsverzeichnis Bestellangaben ....................17 Explosionsdarstellung ................. 17 Vollmaske ....................18 Zubehör ...................... 19 Ersatzteile ....................19 Vollmaske Ultra Elite - Überdruck...
-
Seite 5: Sicherheitsvorschriften
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsge- mäß. Dies gilt insbesondere auch für eigenmächtige Veränderungen am Produkt und für Instandsetzungsarbeiten, die nicht von MSA AUER bzw. autorisiertem Per- sonal durchgeführt wurden. Haftung In Fällen einer nicht bestimmungsgemäßen oder nicht sachgerechten Verwendung des Produktes übernimmt MSA AUER hierfür keine Haftung. -
Seite 6: Beschreibung
Beschreibung Beschreibung Der Maskenkörper besteht aus einer speziellen Weichgummimischung und ge- währleistet eine genaue, bequeme Passform und einen dichten Sitz. Der Masken- körper ist auch in gelbem Silikon erhältlich. Einige Versionen der Maske sind auch in kleinen Größen erhältlich. Die Einatemluft wird über den Anschluss der Maske durch das Einatemventil innen entlang der Sichtscheibe [dadurch weitgehende Beschlagfreiheit] und über die Steuerventile in die Innenmaske geführt. -
Seite 7: Maskenversionen
Standardversion, Maskenkörper, Innenmaske und Bänderung aus Silikon Ultra Elite-PF-EZ als Standardversion, spezielle Nomex-Bänderung Ultra Elite-PF-EZ, klein als Standardversion, spezielle Nomex-Bänderung, kleine Größe MSA Steckadapter Ultra Elite-PS Standardversion Ultra Elite-PS, klein als Standardversion, kleine Größe Ultra Elite-PS-Si als Standardversion, Maskenkörper, Innenmaske und Bänderung aus Silikon... -
Seite 8: Kennzeichnung/Zertifizierung
Beschreibung ESA Steckadapter Ultra Elite-PF-ESA Standardversion Ultra Elite-PF-ESA, klein als Standardversion, kleine Größe Ultra Elite-PF-ESA-Si als Standardversion, Maskenkörper, Innenmaske und Bänderung aus Silikon Ultra Elite-PF-ESA-EZ als Standardversion, spezielle Nomex-Bänderung Ultra Elite-PF-ESA-EZ, klein - als Standardversion, spezielle Nomex-Bänderung, kleine Größe Kennzeichnung/Zertifizierung Kennzeichnung Die Maske ist auf der Außenseite des Maskenkörpers wie in Abb. -
Seite 9: Gebrauch
Gebrauch Zulassungen Maske mit Sichtscheiben aus Polycarbonat mit Silikatbeschichtung Die Masken gemäß Kapitel 2.1 entsprechen den folgenden Richtlinien, Normen und normativen Dokumenten: Richtlinie 94/9/EG [ATEX] : BVS 05 ATEX H 027 X für Masken I M1 II 1 G IIA T6 -40 °C Ta +60 °C II 1 D Richtlinie 89/686/EG [per- EN 136 CL3+... -
Seite 10: Dichtheitsprüfung
Gebrauch (1) Bänderung mit beiden Händen auseinanderzie- hen. (2) Das Kinn in die Kinntasche setzen. (3) Kopfbänder überstreifen. Dabei darauf achten, dass die Bänderung ord- nungsgemäß sitzt und nicht verdreht ist. (4) Gegebenenfalls die Maske anpassen und die Bänder in der angegebenen Reihenfolge fest und gleichmäßig anziehen. -
Seite 11: Ablegen Der Maske
Gebrauch Ablegen der Maske (1) Kopfbänderung lösen, die Schnallen mit den Daumen nach vorn drücken. Die Maske nicht am Ausatemventil an- fassen! (2) Maske am Anschluss anfassen und über den Kopf nach hinten wegziehen. Vollmaske Ultra Elite – Überdruck... -
Seite 12: Reinigung, Desinfektion
Reinigung, Desinfektion Reinigung, Desinfektion Die Reinigung und Desinfektion der Masken erfolgt entsprechend den Reinigungs- fristen im Kapitel 5.2. Es gibt drei mögliche Reinigungsarten: In einer Waschmaschine Mit einem Ultraschallreiniger Reinigen mit der Hand. Achtung! Verwenden Sie zum Reinigen keine kohlenwasserstoff- oder lösungs- mittelhaltigen Reinigungsprodukte [z. -
Seite 13: Reinigen Mit Der Hand
MSA AUER durchgeführt werden. Veränderungen an Geräten oder Kompo- nenten sind nicht zulässig und können zum Verlust der Zulassung führen. MSA AUER haftet ausschließlich für von MSA AUER selbst durchgeführte War- tungs- und Reparaturarbeiten. Vollmaske Ultra Elite – Überdruck... -
Seite 14: Wartungsfristen
MSA AUER empfiehlt nachfolgende Wartungsintervalle. Unter Berück- sichtigung der Einsatzbedingungen sind bei Bedarf die aufgeführten Ar- beiten auch früher als in den angegebenen Fristen durchzuführen. Nationale Gesetze und Vorschriften sind zu beachten! Bei Fragen wenden Sie sich an Ihren örtlichen MSA AUER-Ansprech- partner. Wartungsfristen Maximalfristen Durchzuführende... -
Seite 15: Wartung Des Ausatemventils
(4) Die neue Sprechmembran mit dem Dichtring zum Anschluss hin montieren. (5) Dichtheitsprüfung durchführen [ Kapitel 5.5]. Dichtheitsprüfung der Maske Die Prüfung der Masken auf Dichtheit erfolgt mit einem geeigneten MSA Prüfgerät entsprechend der zugehörigen Gebrauchsanleitung. (1) Maske fest auf das Prüfinstrument aufsetzen. -
Seite 16: Sicht- Und Funktionsprüfung
Die Aufbewahrung der Maske sollte im Maskentragebehälter erfolgen. Das gilt auch für Masken mit installierten Filtern, mit Ausnahme von CO- und NO-Filtern. MSA Gummiprodukte sind durch ein Mittel gegen Alterung geschützt, das als ein feiner Belag sichtbar werden kann. Dieser Belag ist harmlos und kann entfernt wer- den. -
Seite 17: Bestellangaben
Bestellangaben Bestellangaben Explosionsdarstellung Bild 3 Vollmaske, Explosionsdarstellung Innenmaskenventilsitz Ventilbaugruppe P Innenmaskenventilscheibe Abdeckung P, Elite Innenmaske [ohne Ventile] Klemme Kopfbänderung Einatemventilsitz, Elite Trageband Einatemventilscheibe AutoMaXX Anschluss Ultra Elite Anschluss, Elite ESA Anschluss [Baugruppe mit O-Ring] Scheibenrahmen PS Anschluss [Baugruppe mit O-Ring] Schraube für Scheibenrahmen Sprechmembranring Sichtscheibe... -
Seite 18: Vollmaske
Ultra Elite PF – klein D2056785 Ultra Elite PF – Silikon D2056763 Ultra Elite PF-EZ D2056771 Ultra Elite PF-EZ – klein D2056781 MSA AUER Steckadapter Ultra Elite PS D2056751 Ultra Elite PS – klein D2056789 Ultra Elite PS – Silikon D2056764 Ultra Elite PS-EZ D2056772 Ultra Elite PS-EZ –... -
Seite 19: Zubehör
Sonderwerkzeug D2055038 [für den Austausch von Ausatemventil und Sprechmembran] Ausatemventilabschluss D2056703 Maskenaufhänger [4 Stück] D2055753 Maskendichtheitsprüfgerät D6063705 [zu weiteren MSA Prüfgeräten vgl. www.msa.europe.com] Tragetasche, Elite D2055400 Tragebehälter, Elite D2056734 Dichtheitsprüfungsadapter M45 x 3 D4074847 Dichtheitsprüfungsadapter [für Schnellkupplung] D4074890 Adapter, Gewinde 40 x 1/7 Zoll auf Schnellkupplung D1070712 [Filteradapter für Masken mit Schnellkupplung]... - Seite 20 Bestellangaben Beschreibung Artikel-Nr. Ausatemventilscheibe P [10 Stück] D2056724 Kopfbänderung [Gummi] 10102911 Kopfbänderung [Silikon] D2055219-SP Schnalle mit Haken [5 Stück] D2056712 Trageband, Baugruppe D2055707-SP Anschluss P Elite, Baugruppe D2056720 Anschluss PS, Baugruppe D2056727 Anschluss ESA 10037519 Anschluss AutoMaXX 10032072 O-Ring für Steckadapter, 10 Stück 10145638 Schnellverbindungskupplung AutoMaXX Ultra Elite 10145637...
- Seite 21 Bestellangaben Vollmaske Ultra Elite – Überdruck...
-
Seite 22: Msa In Europe
Eastern Europe Central Europe Netherlands France Poland Germany MSA Nederland MSA GALLET MSA Safety Poland Sp. z o.o. MSA AUER GmbH Kernweg 20 Zone Industrielle Sud Ul. Wschodnia 5A Thiemannstrasse 1 1627 LH Hoorn 01400 Châtillon sur 05-090 Raszyn k/Warszawy...
