Bohrungen für Befestigungs-
schrauben Ø 8mm

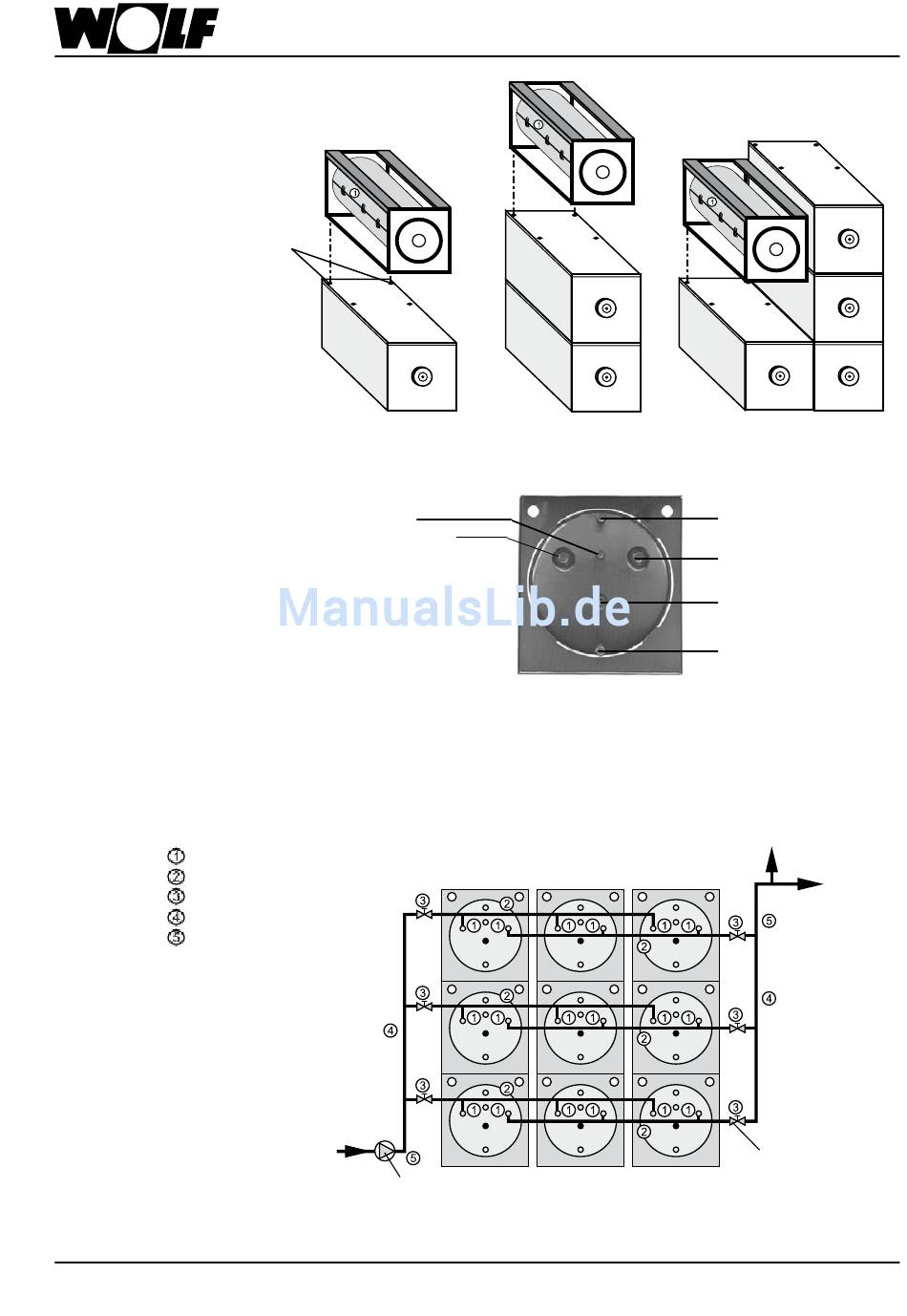

Verrohrung Heizung
Verrohrung Heizung
(am Beispiel MS-200/9)
= ¾" (AG)
= 1¼"
= 1½"
= 2"
= 2½"
3043060_0405
Installation
Zirkulation
Heizwasservorlauf
Die Verrohrung Heizung muß entsprechend dem System Tichelmann ausgeführt werden,
um die gleichmäßige Beaufschlagung der einzelnen Speicher zu gewährleisten.
Vorlauf
Ladepumpe
Beispiel 1: Heizung
Warmwasseranschluß
Heizwasserrücklauf
Tauchhülse für
Speichertemperaturfühler
Kaltwasseranschluß
Rücklauf
Absperrventil
5
