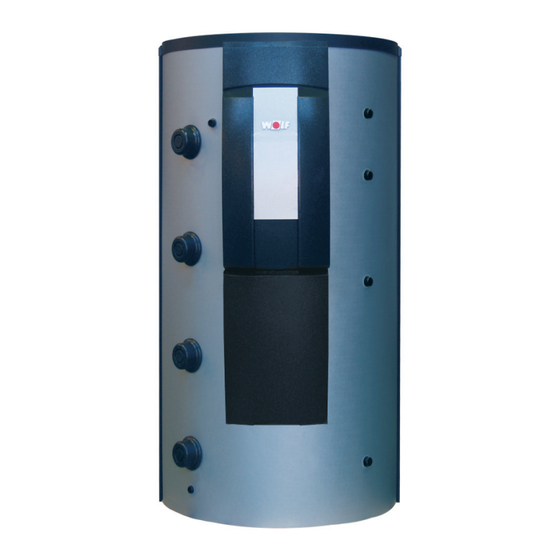

- Seite 1 Montageanleitung Schichtenspeicher BSP-SL 1000 / BSP-W-SL 1000 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de 3062310 Änderungen vorbehalten 03/08...
- Seite 2 Schichtenspeicher BSP-SL/BSP-W-SL 1000 Sicherheitshinweise Lesen Sie bitte die folgenden Hinweise zur Montage und Inbetriebnahme genau durch, bevor Sie Ihr Gerät in Betriebnehmen. Dadurch vermeiden Sie Schäden an Ihrer Anlage, die durch unsachgemäßen Umgang entstehen könnten. Die bestimmungswidrige Verwendung sowie unzulässige Änderung bei der Montage und an der Konstruktion führen zum Ausschluss jeglicher Haftungs- ansprüche.
- Seite 3 Schichtenspeicher BSP-SL/BSP-W-SL 1000 Bei Bedarf kann die vormontierte Isolierung zur Verringerung des Einbringma- Montage allgemein ßes demontiert werden. Die auf dem Typenschild angegebenen Betriebsüberdrücke dürfen nicht über- schritten werden. Ist der Speicher an den Warm- und Kaltwasseranschlüssen mit nicht metallischen Rohrwerkstoffen verbunden, so muss der Speicher geerdet werden.
- Seite 4 Schichtenspeicher BSP-SL/BSP-W-SL 1000 Die erste Befüllung und Inbetriebnahme muss von einer zugelassenen Fach- Inbetriebnahme firma erfolgen. Hierbei sind die Funktion und die Dichtheit der gesamten Anlage einschließlich der im Herstellerwerk montierten Teile zu prüfen. Langsames Öffnen der Kugelhähne an den Aus- u. Eintritten des Moduls ver- meidet Druckschläge beim Spülvorgang.
- Seite 5 Anschlüsse Entlüftung Rp ½ (IG) Anschluss BSP - FW/FWL (Frischwassermodul) 9 x VL/RL Rp 1½ (IG) bei 2 x G1" (flachd.) BSP-SL / BSP-W-SL 1000 für Pelletkessel,Holzvergaser, Öl-Gaskessel,Therme Anschluss Wärmepumpe Befestigung BSP-FW/ Frischwassermodul (M10) Anschluss Solar Wärmetauscher oben Befestigung BSP-MK 2 x G1"...
- Seite 6 Anlagenschema Art.-Nr. 3062310_0308...
-
Seite 7: Funktionsbeschreibung
• Zeitliche Steuerung einer Zirkulationspumpe (als Zubehör erhältlich) • „Solarer Kesselstopp“ in Verbindung mit Wolf - Regelungssystem Konfiguration und Einstellung der Parameter für SM2 erfolgt im BM-Solar. Bei Verwendung des Wolf-Regelungs- systems können die Parameter in der Fachmannebene des Bedienmoduls (BM) konfiguriert werden. - Seite 8 Konfiguration 4: BSP-SL / BSP-W-SL 1000 Rücklauf- Solarfühler fühler RLF Speicher 1 SFS 1 Netz Umschaltventil 230VAC 3WUV Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Speicher 2 SFK 1 SFS 2 Solarkreis- Zirkulationspumpe pumpe SKP 1 ZKP (optional) Kollektor BSP-SL 1000 BSP-W-SL 1000 Art.-Nr. 3062310_0308...
