Massoth eMOTION M Anschlussanleitung Seite 9

3.2 Anschlüsse auf der Unterseite

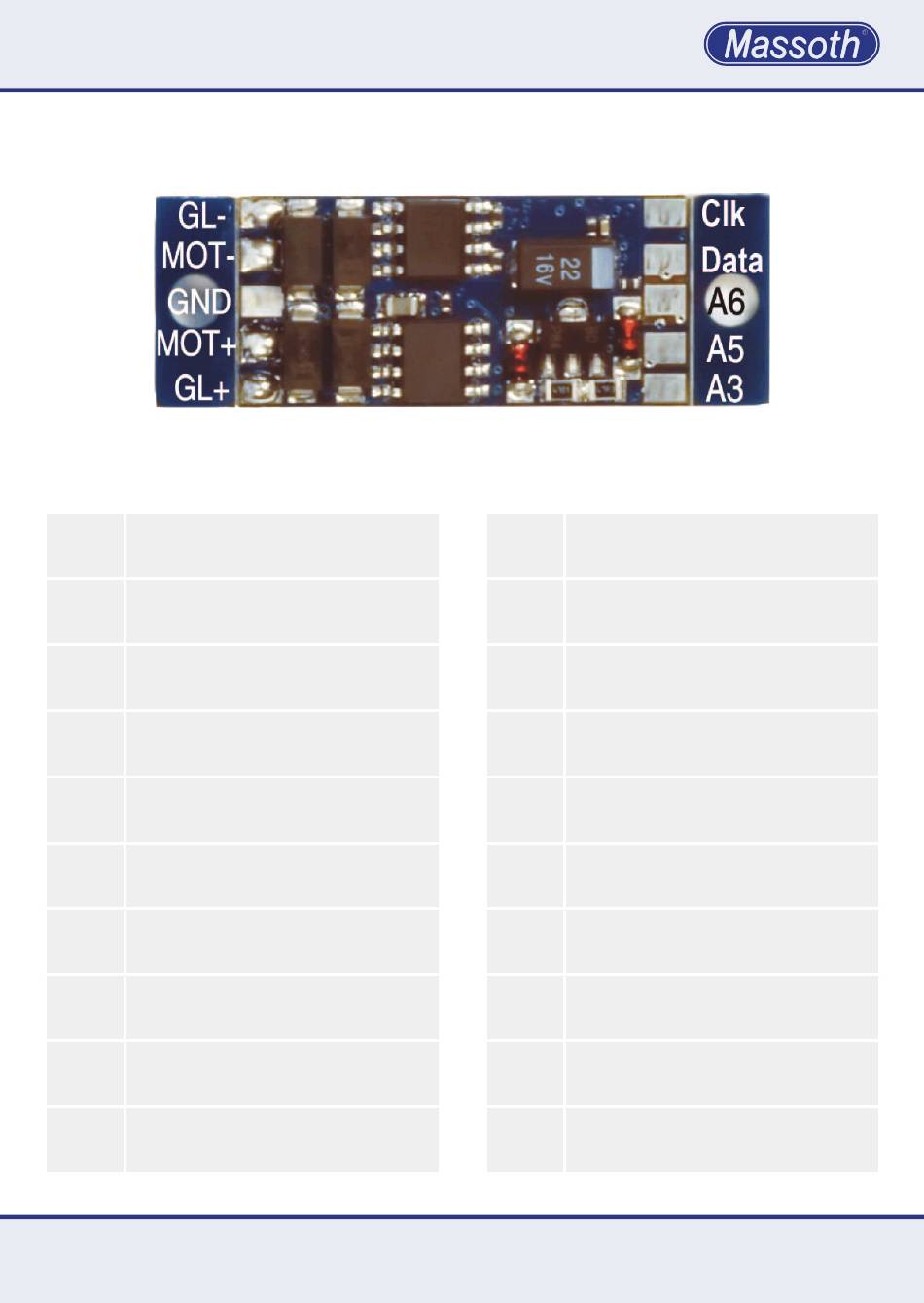

Abbildung 3: eMOTION Dekoder Anschlüsse auf der Unterseite
Illustration 3: eMOTION contact assignment on the lower side
Gleis (-) Braunes Kabel zum
GL-
Getriebeanschluss
Gleis (+) Weißes Kabel zum
GL+
Getriebeanschluss.
Motor (-) Grünes Kabel zum
MOT-
Getriebeanschluss.
Motor (+) Gelbes Kabel zum
MOT+
Getriebeanschluss.
Dauerhafter (-) Pol. (Z.B. für
GND
einen Pufferanschluss)
Funktionsausgang 3 (-), Aus-
A3
gang Servofunktion [Servo]
Funktionsausgang 5 (-), Steu-
A5
erpin Spannungspuffer [BC]
Funktionsausgang 6 (-),
A6
Ausgang Taktgeber [Takt]
SUSI-Clock
Clk
Massoth Bus DataOut (TXD)
SUSI-Data
Data
Massoth Bus DataIn (RXD)
3.2 Terminals on the lower side
track (-) brown wire to the
GL-
motor block
track (+) white wire to the
GL+
motor block
motor (-) green wire to the
MOT-
motor block
motor (+) yellow wire to the
MOT+
motor block
GND (-) e. g. for a power
GND
buffer
function output 3 (-), output
A3
for RC servo control
function output 5 (-), control
A5
output for power buffer [BC]
function output 6 (-),
A6
output pulse simul. [clock]
SUSI-Clock
Clk
Massoth bus Data-Out (TXD)
SUSI-Data
Data
Masosth bus Data-In (RXD)
9
