3. Erweiterte Einstellungen
Hier finden Sie alle zusätzlichen Funkti-
onen des Dekoders.
3.1 Anschlüsse auf der Oberseite

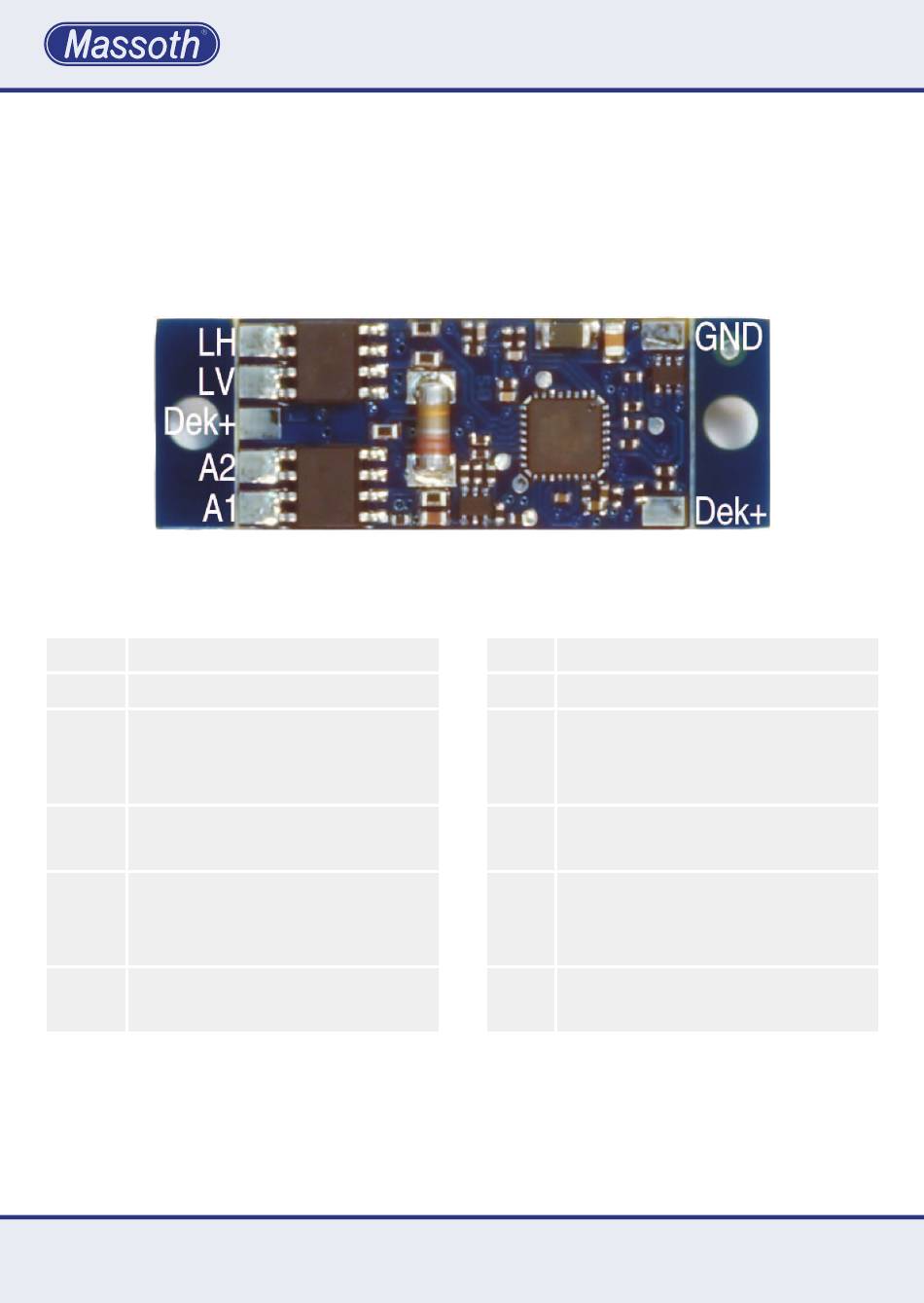

Abbildung 2: eMOTION Dekoder Anschlüsse auf der Oberseite
Illustration 2: eMOTION contact assignment on the upper side
LV
Licht vorne (-)
LH
Licht hinten (-)
Gemeinsamer Anschluss (+)
Dek+
für Lampen- und
Funktionsausgänge
Funktionsausgang 1 (-), div.
A1
Blinkfunktionen, Impuls
Funktionsausgang 2 (-), div.
A2
Blinkfunktionen, Impuls,
Wechselblinker
Dauerhafter (-) Pol. (Z.B. für
GND
einen Pufferanschluss)
8
3. Advanced settings
Here you can find all additional func-
tions of the decoder.
3.1 Terminals on the upper side
LV
front light (-)
LH
rear light (-)
Common terminal (+) for
Dek+
light and function
outputs
function output 1 (-), some
A1
flashing functions, pulse
function output 2 (-), some
A2
flashing functions, pulse,
alternate flashing
GND (-) e. g. for a power
GND
buffer
