Antriebe VA1000
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.

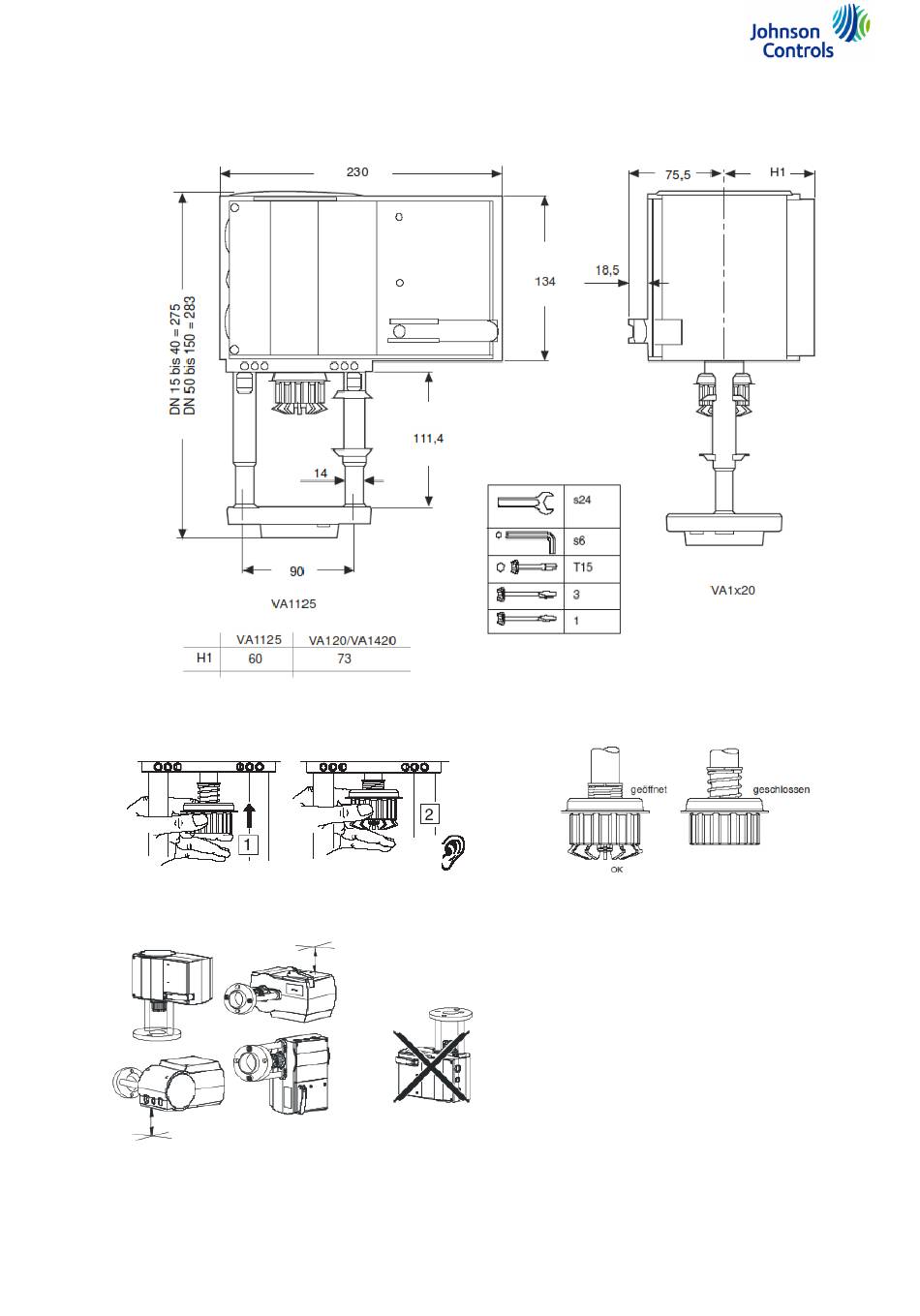

Abbildung 1:
Abmessungen (mm) der Antriebe VA1000
Abbildung 2:
Funktionsweise des Ventilanschlusses
Nur bei den Ventilgrößen DN 15 bis DN 40 muss der Flanschring
des Antriebs gelöst, um 90° gedreht und wieder festgezogen
werden.
Der Antrieb wird dann auf das Ventil gesetzt und mit der
Ringmutter fixiert. Bitte überprüfen Sie, ob die automatische
Kupplung geöffnet ist. Wenn nicht, so muss sie geöffnet werden.
Eine Über‐Kopf‐Montage des Antriebs muss vermieden werden.
Abbildung 3:
Mögliche Montagepositionen der Antriebe VA1000
3
