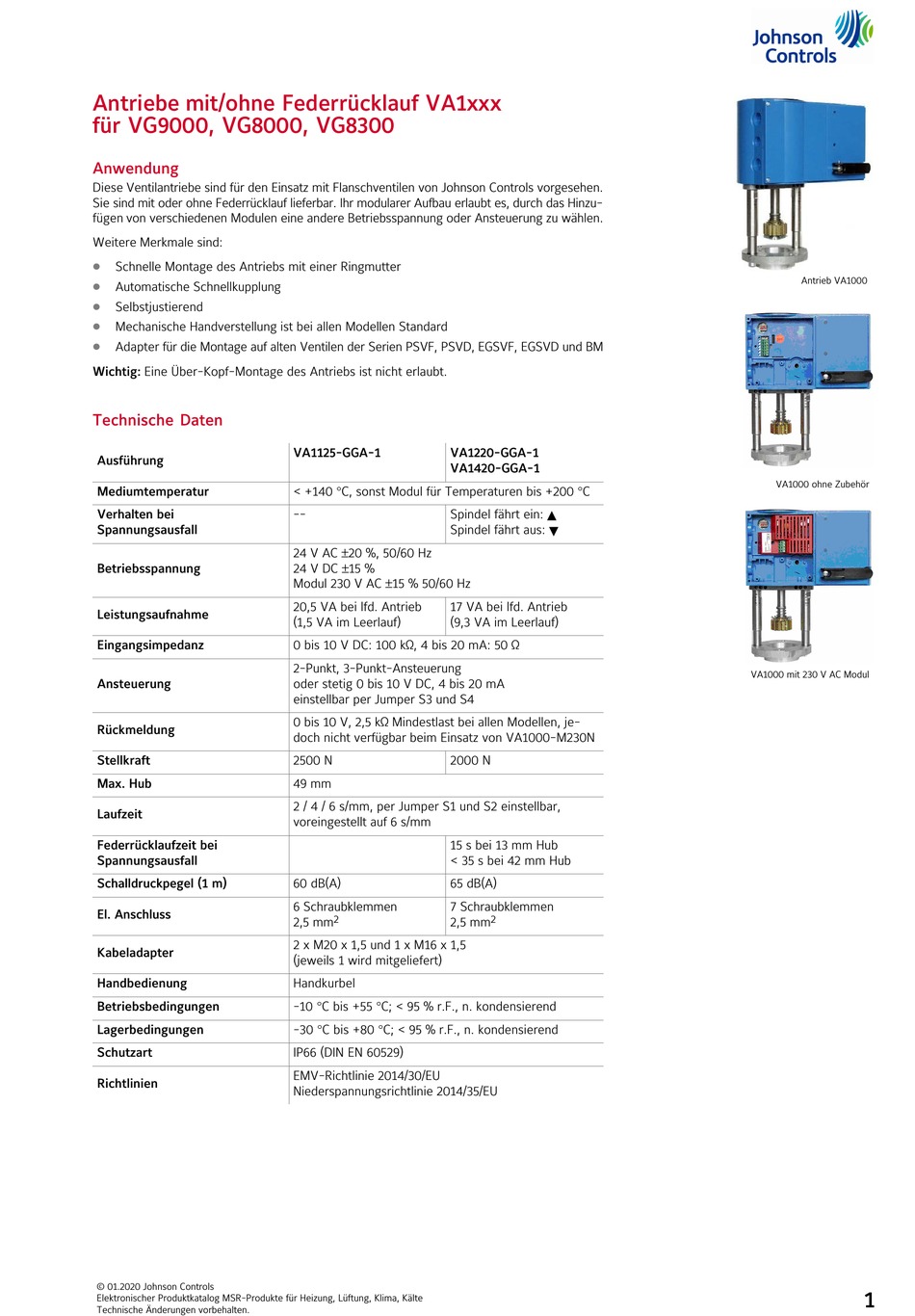

Antriebe mit/ohne Federrücklauf VA1xxx
für VG9000, VG8000, VG8300
Anwendung
Diese Ventilantriebe sind für den Einsatz mit Flanschventilen von Johnson Controls vorgesehen.
Sie sind mit oder ohne Federrücklauf lieferbar. Ihr modularer Aufbau erlaubt es, durch das Hinzu­
fügen von verschiedenen Modulen eine andere Betriebsspannung oder Ansteuerung zu wählen.
Weitere Merkmale sind:
D
Schnelle Montage des Antriebs mit einer Ringmutter
D
Automatische Schnellkupplung
D
Selbstjustierend
D
Mechanische Handverstellung ist bei allen Modellen Standard
D
Adapter für die Montage auf alten Ventilen der Serien PSVF, PSVD, EGSVF, EGSVD und BM
Wichtig: Eine Über‐Kopf‐Montage des Antriebs ist nicht erlaubt.
Technische Daten
Ausführung
Mediumtemperatur
Verhalten bei
Spannungsausfall
Betriebsspannung
Leistungsaufnahme
Eingangsimpedanz
Ansteuerung
Rückmeldung
Stellkraft
Max. Hub
Laufzeit
Federrücklaufzeit bei
Spannungsausfall
Schalldruckpegel (1 m)
El. Anschluss
Kabeladapter
Handbedienung
Betriebsbedingungen
Lagerbedingungen
Schutzart
Richtlinien
© 01.2020 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
VA1125‐GGA‐1
VA1220‐GGA‐1
VA1420‐GGA‐1
< +140 °C, sonst Modul für Temperaturen bis +200 °C
--
Spindel fährt ein:
Spindel fährt aus:
24 V AC ±20 %, 50/60 Hz
24 V DC ±15 %
Modul 230 V AC ±15 % 50/60 Hz
20,5 VA bei lfd. Antrieb
17 VA bei lfd. Antrieb
(1,5 VA im Leerlauf)
(9,3 VA im Leerlauf)
0 bis 10 V DC: 100 kΩ, 4 bis 20 mA: 50 Ω
2‐Punkt, 3‐Punkt‐Ansteuerung
oder stetig 0 bis 10 V DC, 4 bis 20 mA
einstellbar per Jumper S3 und S4
0 bis 10 V, 2,5 kΩ Mindestlast bei allen Modellen, je­
doch nicht verfügbar beim Einsatz von VA1000‐M230N
2500 N
2000 N
49 mm
2 / 4 / 6 s/mm, per Jumper S1 und S2 einstellbar,
voreingestellt auf 6 s/mm
15 s bei 13 mm Hub
< 35 s bei 42 mm Hub
60 dB(A)
65 dB(A)
6 Schraubklemmen
7 Schraubklemmen
2
2,5 mm
2,5 mm
2 x M20 x 1,5 und 1 x M16 x 1,5
(jeweils 1 wird mitgeliefert)
Handkurbel
‐10 °C bis +55 °C; < 95 % r.F., n. kondensierend
‐30 °C bis +80 °C; < 95 % r.F., n. kondensierend
IP66 (DIN EN 60529)
EMV-Richtlinie 2014/30/EU
Niederspannungsrichtlinie 2014/35/EU
Y
B
2

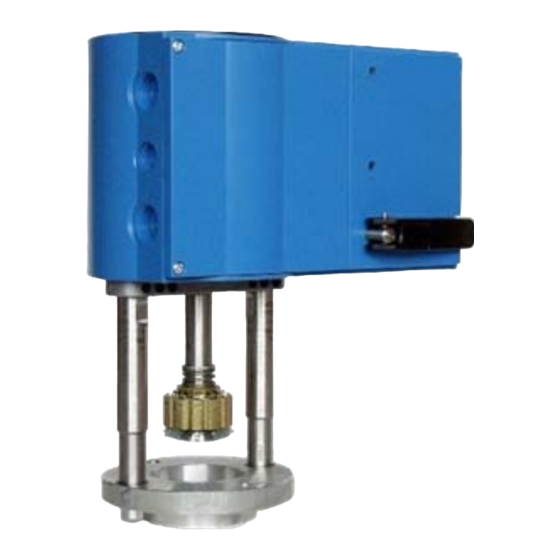

Antrieb VA1000
VA1000 ohne Zubehör
VA1000 mit 230 V AC Modul
1
