Antriebe VA1000
Wenn das Stellgerät das erste Mal unter Spannung gesetzt wird, findet die automatische Ankopplung mit dem Ventil und eine
Initialisierung statt. Während dieses Vorgangs blinken beide LEDs am Antrieb rot.
Die Spindel fährt aus bis an den mechanischen Anschlag des Stellgerätes (Ventil geschlossen).
•
Von dieser Stellung aus wird die Spindel eingezogen bis zum mechanischen Anschlag des Stellgerätes (Ventil geöffnet).
•
Die Initialisierung ist beendet. Das Stellgerät geht in die Position entsprechend dem Steuersignal.
•
Die Initialisierung kann bei Bedarf jederzeit manuell ausgelöst werden:
Die Handkurbel zweimal hintereinander innerhalb von 4 Sekunden auf- und zuklappen (s. Bild). Dabei die Kurbel ggf. leicht
•
drehen, bis Kurbel hörbar einrastet. Die Initialisierung beginnt, beide LEDs blinken rot.
Durch erneutes Aufklappen der Handkurbel kann die Initialisierung abgebrochen werden.
•
Beide LEDs blinken rot:
Obere LED leuchtet rot:
Untere LED leuchtet rot:
Obere LED blinkt grün:
Obere LED leuchtet grün:
Untere LED blinkt grün:
Untere LED leuchtet grün:
Beide LEDs leuchten grün:
Keine LED leuchtet:
Beide LEDs blinken rot und grün:
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Abbildung 11:

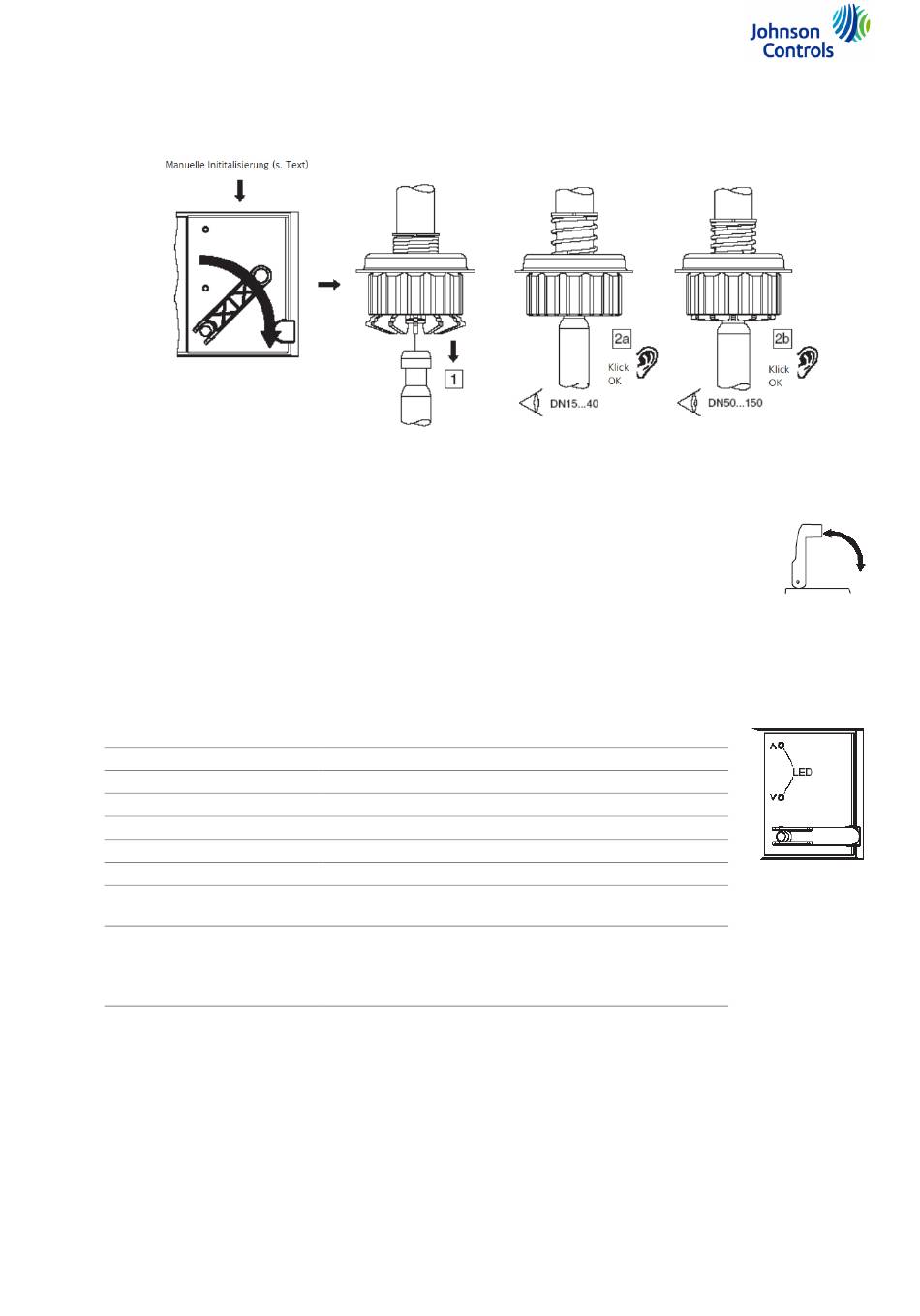

Initialisierung der Antriebe VA1000 beim Ankuppeln
Initialisierung
Oberer Anschlag, oder Position "ZU" erreicht
Unterer Anschlag, oder Position "AUF" erreicht
Antrieb läuft, steuert gegen Position "ZU"
Antrieb steht, letzte Laufrichtung "ZU"
Antrieb läuft, steuert gegen Position "AUF"
Antrieb steht, letzte Laufrichtung "AUF"
Wartezeit nach dem Einschalten oder nach der Federrückstellung
nur bei VA1220-GGA-1 und VA1420-GGA-1
Keine Spannungsversorgung
(Klemme 21 bei VA1220-GGA-1und VA1420-GGA-1
Keine Spannungsversorgung
(Klemme 2a oder 2b bei VA1125-GGA-1)
Antrieb befindet sich im manuellem Betrieb
Abbildung 12:
Bedeutung der LEDs am Antrieb VA1000
