Antriebe VA1000, Zubehör VA1000-ITT-KITx
VA1000-ITT-KIT1
für PSV, PSVD, EGSVD, EGSVD
BF (SVF), BD (SVD)
DN 15 bis DN 32

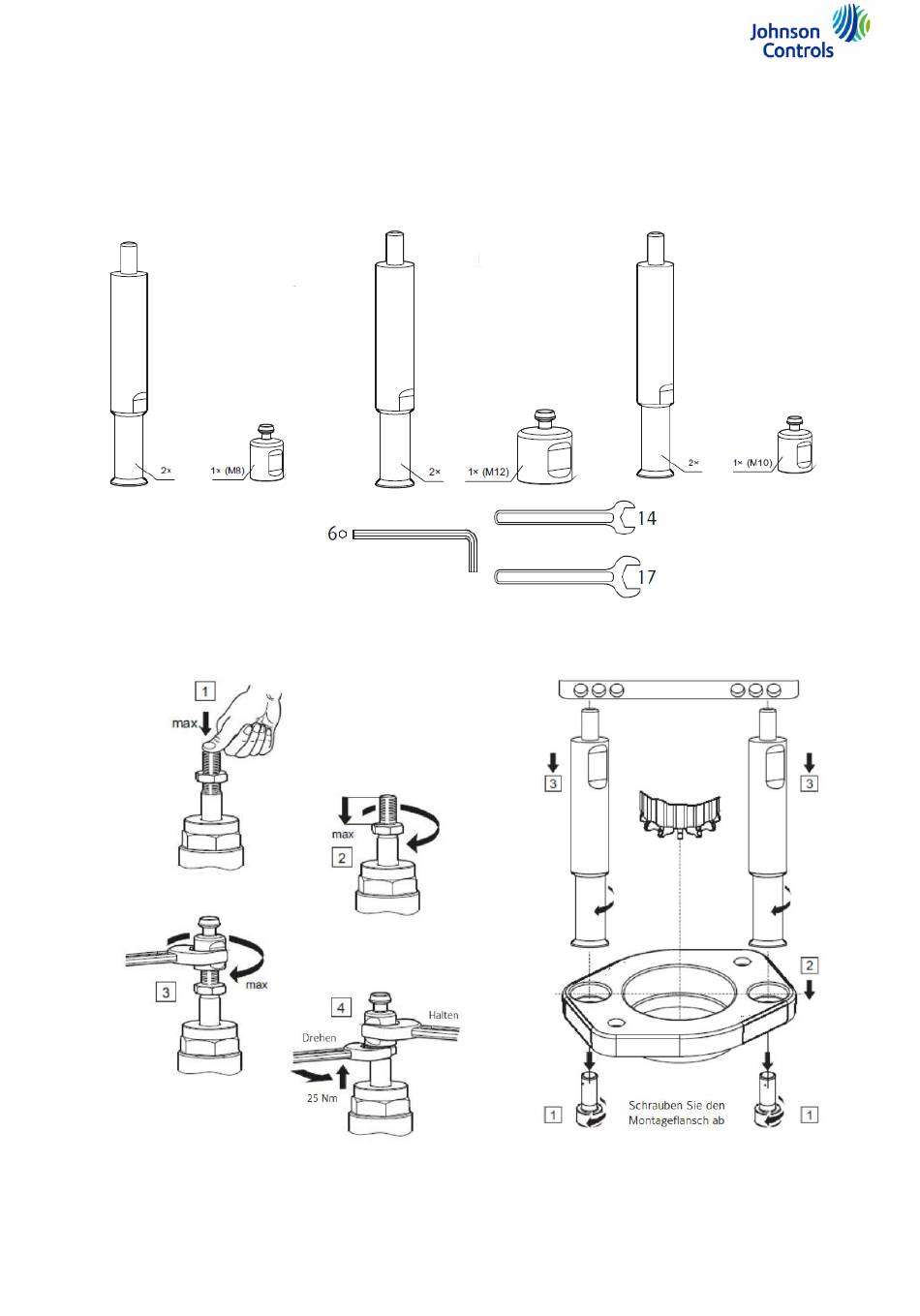

Abbildung 37:
Montage des Adapterkits VA1000-ITT-KITx (Teil 1 von 3)
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
VA1000-ITT-KIT2
für PSV, PSVD, EGSVD, EGSVD
(BF (SVF), BD (SVD), BB (SVDB)
DN 40 bis DN 50
Abbildung 36:
Adapterkits VA1000-ITT-KITx für PSVF, PSVD, EGSVF, EGSVD, BM
VA1000-ITT-KIT3
für BM
nur Durchgangsventile NO und
3-Wege-Mischventile
DN 65 bis DN 100
Abbildung 38:
Montage des Adapterkits VA1000-ITT-KITx (Teil 2 von 3)
19
