Antriebe mit/ohne federrücklauf

Werbung

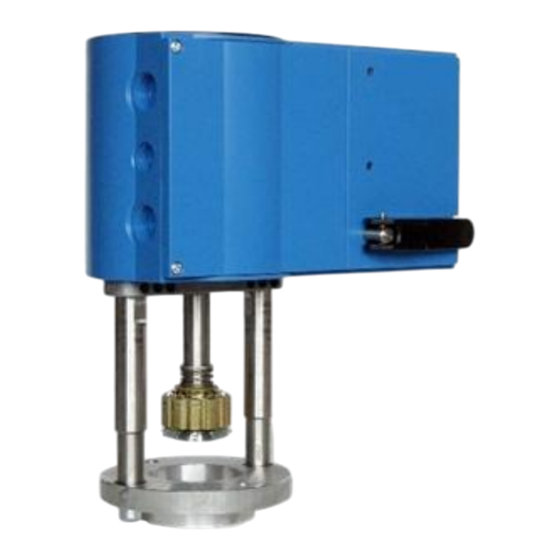

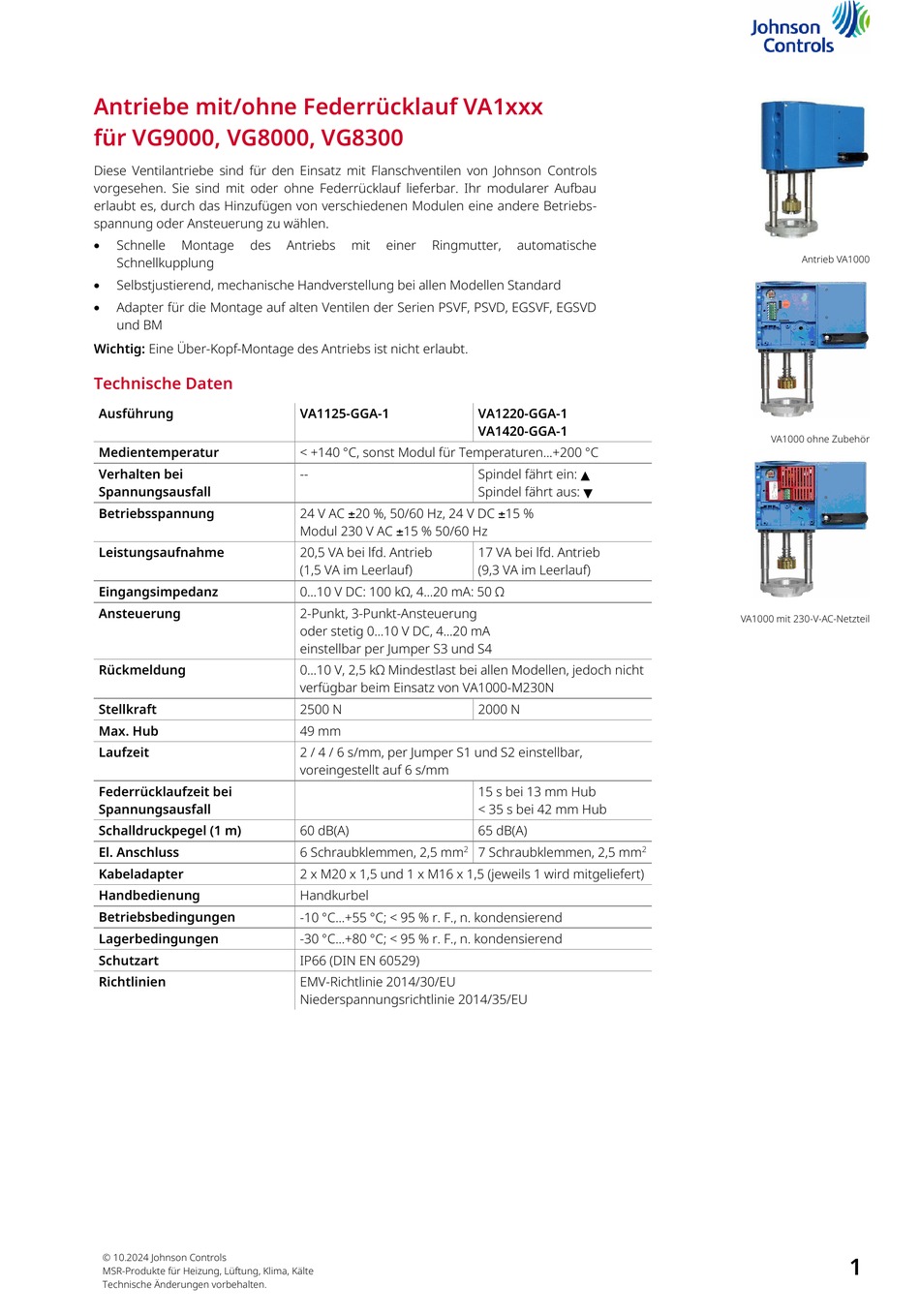

Antriebe mit/ohne Federrücklauf VA1xxx
für VG9000, VG8000, VG8300
Diese Ventilantriebe sind für den Einsatz mit Flanschventilen von Johnson Controls
vorgesehen. Sie sind mit oder ohne Federrücklauf lieferbar. Ihr modularer Aufbau
erlaubt es, durch das Hinzufügen von verschiedenen Modulen eine andere Betriebs-
spannung oder Ansteuerung zu wählen.
Schnelle
Montage
des
Schnellkupplung
Selbstjustierend, mechanische Handverstellung bei allen Modellen Standard
Adapter für die Montage auf alten Ventilen der Serien PSVF, PSVD, EGSVF, EGSVD
und BM
Wichtig: Eine Über-Kopf-Montage des Antriebs ist nicht erlaubt.
Technische Daten
Ausführung
Medientemperatur
Verhalten bei
Spannungsausfall
Betriebsspannung
Leistungsaufnahme
Eingangsimpedanz
Ansteuerung
Rückmeldung
Stellkraft
Max. Hub
Laufzeit
Federrücklaufzeit bei
Spannungsausfall
Schalldruckpegel (1 m)
El. Anschluss
Kabeladapter
Handbedienung
Betriebsbedingungen
Lagerbedingungen
Schutzart
Richtlinien
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Antriebs
mit
einer
Ringmutter,
VA1125-GGA-1
< +140 C, sonst Modul für Temperaturen...+200 C
--
24 V AC 20 %, 50/60 Hz, 24 V DC 15 %
Modul 230 V AC 15 % 50/60 Hz
20,5 VA bei lfd. Antrieb
(1,5 VA im Leerlauf)
0...10 V DC: 100 kΩ, 4...20 mA: 50 Ω
2-Punkt, 3-Punkt-Ansteuerung
oder stetig 0...10 V DC, 4...20 mA
einstellbar per Jumper S3 und S4
0...10 V, 2,5 kΩ Mindestlast bei allen Modellen, jedoch nicht
verfügbar beim Einsatz von VA1000-M230N
2500 N
49 mm
2 / 4 / 6 s/mm, per Jumper S1 und S2 einstellbar,
voreingestellt auf 6 s/mm
60 dB(A)
6 Schraubklemmen, 2,5 mm
2 x M20 x 1,5 und 1 x M16 x 1,5 (jeweils 1 wird mitgeliefert)
Handkurbel
-10 C...+55 C; < 95 % r. F., n. kondensierend
-30 C...+80 C; < 95 % r. F., n. kondensierend
IP66 (DIN EN 60529)
EMV-Richtlinie 2014/30/EU
Niederspannungsrichtlinie 2014/35/EU
automatische
VA1220-GGA-1
VA1420-GGA-1
Spindel fährt ein:
Y
Spindel fährt aus:
B
17 VA bei lfd. Antrieb
(9,3 VA im Leerlauf)
2000 N
15 s bei 13 mm Hub
< 35 s bei 42 mm Hub
65 dB(A)
7 Schraubklemmen, 2,5 mm
2
Antrieb VA1000
VA1000 ohne Zubehör
VA1000 mit 230-V-AC-Netzteil
2
1

Werbung

loading

Inhaltszusammenfassung für Johnson Controls VA1-Serie

  • Seite 1 Antriebe mit/ohne Federrücklauf VA1xxx für VG9000, VG8000, VG8300 Diese Ventilantriebe sind für den Einsatz mit Flanschventilen von Johnson Controls vorgesehen. Sie sind mit oder ohne Federrücklauf lieferbar. Ihr modularer Aufbau erlaubt es, durch das Hinzufügen von verschiedenen Modulen eine andere Betriebs- spannung oder Ansteuerung zu wählen.
  • Seite 2 Adapter auf BM der Nennweite DN 65...100 (nur Durchgangsventile NO und 3-Wege-Mischventile) VA1000-ITT-KIT3 204,- Aufpreis für werkseitige Montage des Antriebs und Montage der Zubehörmodule und Adapter Bestellzeichen+M Anfrage © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 3 Ringmutter fixiert. Bitte überprüfen Sie, ob die automatische Kupplung geöffnet ist. Wenn nicht, so muss sie geöffnet werden. Eine Über‐Kopf‐Montage des Antriebs muss vermieden werden. Abbildung 3: Mögliche Montagepositionen der Antriebe VA1000 © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 4 Antriebe VA1000 Abbildung 4: Montage der Antriebe VA1220 und VA1420 Abbildung 5: Montage des Antriebs VA1000 in Abhängigkeit von der Ventilnennweite © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 5 Keine Spannungsversorgung (Klemme 2a oder 2b) bei VA1125-GGA-1 Beide LEDs blinken rot und grün: Antrieb befindet sich im manuellem Betrieb Abbildung 6: LED-Anzeige beim VA1000 Abbildung 7: Einstellen der Antriebscharakteristik © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 6 100 s ± 2 168 s ± 4 werkseitige 84 s ± 4 150 s ± 4 252 s ± 8 Einstellung Abbildung 8: Einstellen der Laufzeit © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 7 Antriebe VA1000 Abbildung 9: Verdrahtungsschema für VA1125‐GGA‐1 (ohne Federrücklauf) © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 8 Antriebe VA1000 Abbildung 10: Verdrahtungsschema für VA1220‐GGA‐1, VA1420‐GGA‐1 (mit Federrücklauffunktion) © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 9 Keine Spannungsversorgung (Klemme 2a oder 2b bei VA1125-GGA-1) Beide LEDs blinken rot und grün: Antrieb befindet sich im manuellem Betrieb Abbildung 12: Bedeutung der LEDs am Antrieb VA1000 © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 10 Antriebe VA1000 Abbildung 13: Warnhinweise zum Antrieb VA1000 Abbildung 14: Demontage des Antriebs VA1000 © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 11 Antriebe VA1000, Zubehör VA1000-M230N Abbildung 15: Modul für den Anschluss von 230 V AC: VA1000‐M230N (in mm) Abbildung 16: Montage von VA1000‐M230N Abbildung 17: Netzanschluss an VA1000‐M230N © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 12 Antriebe VA1000, Zubehör VA1000-M230N Abbildung 18: Entfernen des Moduls VA1000‐M230N Abbildung 19: Verdrahtung des Moduls VA1000‐M230N © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 13 Antriebe VA1000, Zubehör VA1000-S2 Abbildung 20: Modul 2 Signalschalter (SPDT), VA1000‐S2 (in mm) Abbildung 21: Montage VA1000‐S2 (Teil 1 von 4) Abbildung 22: Montage VA1000‐S2 (Teil 2 von 4) © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 14 Antriebe VA1000, Zubehör VA1000-S2 Abbildung 23: Montage und Verdrahtung VA1000‐S2 (Teil 3 von 4) Abbildung 24: Montage VA1000‐S2 (Teil 4 von 4) © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 15 Erweiterungskit für Anwendungen von über 140 °C bis 200 °C, VA1000‐EP (in mm) Abbildung 26: Montage VA1000‐EP (Teil 1 von 3) Abbildung 27: Abbildung 28: Montage V1000‐EP (Teil 2 von 3) Montage VA1000‐EP (Teil 3 von 3) © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 16 Antriebe VA1000, Zubehör VA1000-P2 Abbildung 29: Modul Rückführpotentiometer 2 kΩ, VA1000‐P2 Abbildung 30: Montage VA1000‐P2 (Teil 1 von 6) Abbildung 31: Montage VA1000‐P2 (Teil 2 von 6) © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 17 Antriebe VA1000, Zubehör VA1000-P2 Abbildung 32: Montage VA1000‐P2 (Teil 3 von 6) Vorder- und Rückseite sind sichtbar (siehe Abbildung 32) Abbildung 33: Montage VA1000‐P2 (Teil 4 von 6) © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 18 Antriebe VA1000, Zubehör VA1000-P2 Einstellposition (siehe Abbildung 32) Abbildung 34: Montage VA1000‐P2 (Teil 5 von 6) Abbildung 35: Montage VA1000‐P2 (Teil 6 von 6) © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 19 Adapterkits VA1000-ITT-KITx für PSVF, PSVD, EGSVF, EGSVD, BM Abbildung 37: Abbildung 38: Montage des Adapterkits VA1000-ITT-KITx (Teil 1 von 3) Montage des Adapterkits VA1000-ITT-KITx (Teil 2 von 3) © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
  • Seite 20 Ersetzen Sie das vorhandene Distanzgestänge mit den gelieferten Teilen. Setzen Sie das Distanzgestänge und den Montageflansch wieder zusammen. Abbildung 39: Montage des Adapterkits VA1000-ITT-KITx (Teil 3 von 3) © 10.2024 Johnson Controls MSR-Produkte für Heizung, Lüftung, Klima, Kälte Technische Änderungen vorbehalten.
