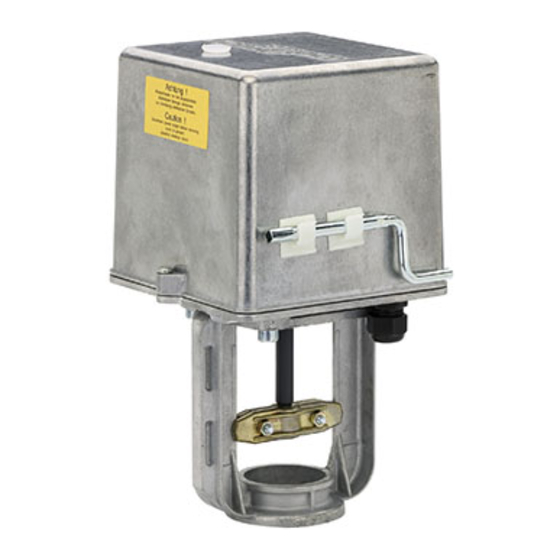

Elektrischer Ventilantrieb
Electric Valve-Actuator
(ERA850, ERA1250, ERA2500)
© JCI Regelungstechnik GmbH
Westendhof 3 ♦ D-45143 Essen
Tel.: +49(0)201-2400-0 ♦ Fax: +49(0)201-2400-425
www.johnsoncontrols.com
RA-3xxx-7x1x
SDI-Nr.:
Ausgabe / Issue Date:
Seite
1 D – 14 D
Page
1 E – 14 E
Technische Änderungen vorbehalten
111 5684 050
08/2005

Werbung

loading

Verwandte Anleitungen für Johnson Controls RA-3xxx-7x1 series

Inhaltszusammenfassung für Johnson Controls RA-3xxx-7x1 series

  • Seite 1 SDI-Nr.: 111 5684 050 Ausgabe / Issue Date: 08/2005 Inhaltsverzeichnis / Contents Deutsch Seite 1 D – 14 D English Page 1 E – 14 E Elektrischer Ventilantrieb Electric Valve-Actuator RA-3xxx-7x1x (ERA850, ERA1250, ERA2500) © JCI Regelungstechnik GmbH Technische Änderungen vorbehalten Westendhof 3 ♦...
  • Seite 3 SDI-Nr.: 111 5684 050 D Ausgabe: 08/2005 Elektrischer Ventilantrieb RA-3xxx-7x1x (ERA850, ERA1250, ERA2500) Allgemeines: Diese Service- und Dateninformation (kurz SDI genannt) ist eine Betriebsanleitung und beinhaltet Anweisungen für elektrische Antriebe ERA..., um diese sicher einbauen und betreiben zu können. Sollten dabei Schwierigkeiten auftreten, die nicht mit Hilfe dieser SDI gelöst werden können, so sind weitere Informationen beim Lieferanten zu erfragen.
  • Seite 4 111 5684 050 D Montageangaben zur Einbaustelle: Die Einbaustelle soll gut zugänglich sein und genügend Freiraum zur Wartung und zum Abnehmen der Stellantriebe aufweisen. Vor und hinter dem Stellventil sind Handabsperrventile vorzusehen, die Wartungs- und Reparaturarbeiten am Stellventil ermöglichen, ohne die Anlage zu entleeren. Das Stellventil soll vorzugsweise senkrecht mit obenliegendem Antrieb eingebaut werden.
  • Seite 5 111 5684 050 D Technische Daten: RA-3xxx-721x RA-3xxx-731x RA-3xxx-741x Produkt (ERA850) ERA1250) (ERA2500) BF DN 40...50 BD DN 40...50 BM DN 65...100 BB DN 40...50 BF DN 15...32 Ventiltypen BF DN 40...50 verstärkt BD DN 15...32 BD DN 40...50 BF DN 25...32 BD DN 25...32 230V, 50 Hz 230V, 50 Hz...
  • Seite 6 111 5684 050 D Anschlussverdrahtung abgeschalteter elektrischer Energie durchführen zur Verhütung elektrischer Schocks. Gefahr Schaltbild: Max. Ausführung ohne Positioner 20 1 3 17 16 4 6 5 7 9 8 10 11 12 Achtung: Schutzleiter an der Schutzleiterklemme befestigen, jedoch nicht bei 24V AC Geräten ! Schaltbild: Max.
  • Seite 7 111 5684 050 D Werkauslieferungszustand: Antrieb auf Ventil Ventilbauart Ventilstellung Bemerkung N.O. - Ventil Antriebsspindel eingefahren N.C. - Ventil Antriebsspindel ausgefahren Mischer Auf (waagerechter Durchgang) Antriebsspindel ausgefahren Trenner Auf (waagerechter Durchgang) Antriebsspindel eingefahren Ausführung ohne Positioner (EPOS): Folgendes ist gewährleistet: Klemmenanschluss an 1 + 2: Antriebsspindel ausfahrend Klemmenanschluss an 1 + 3:...

  • Seite 8: Funktion

    111 5684 050 D Funktion: Antrieb ohne Positioner: Klemmenanschluss 1 + 2: Antriebsspindel ausfahrend Klemmenanschluss 1 + 3: Antriebsspindel einfahrend Antrieb mit Positioner: Bei Spannung 0V an Klemme E: Y-Ausgang: Schalter in Stellung „DW“: Antriebsspindel ausfahrend 0 Volt Schalter in Stellung „UW“: Antriebsspindel einfahrend 10 Volt Anmerkung:...
  • Seite 9 111 5684 050 D Einbaulage: Durchgangsventil Es ist darauf zu achten, dass der Antrieb nicht tiefer als waagerecht liegt. Verdrahtung muss Abdeckhaube gut abnehmbar sein. Für gute Zugänglichkeit (z.B. Einstellungen bei EPOS) kann ein Drehen des Antriebes erforderlich sein. Mischer Trenner Für die Durchflussrichtung gilt folgendes: Die Schließbewegung des Kegels muss stets gegen...
  • Seite 10 111 5684 050 D Allgemeine Informationen: A = Endschalter S1 und S2 für D = Erdanschluss (nicht für G = Klemmleiste für Signal- die Motorabschaltung in 24V) schalter S3 und S4 und Endlagen. E = Elektron. Positioner EPOS Rückführpotentiometer. Schalter sind werkseitig (Steckkarte) für stetige...
  • Seite 11 111 5684 050 D Ausführung mit Rückführpotentiometer und Signalschalter: Bei ausgefahrener Antriebsspindel wird der Nennwert des Potentiometers zwischen Klemme 10 und 12 gemessen. Die Nockenscheiben für Signalschalter S3 und S4 stehen kurz vor den Ventil Endstellungen. Sie stehen dem Anwender zur freien Verfügung. Der Schalter S3 wird bei ausfahrender Antriebsspindel und S4 bei einfahrender Antriebsspindel betätigt.
  • Seite 12 10 D 111 5684 050 D Ausführung mit elektronischem Positioner (EPOS 7.0) und Signalschalter EPOS 7.0 Rückseite - Rear EPOS 7.0 Vorderseite - Front ARBEITSBEREICH 60 70 SPAN ANSPRECHPUNKT STARTING POINT Antriebsspindel einfahrend Actuator stem retracts Antriebsspindel ausfahrend Actuator stem extends I = UW / R.A.
  • Seite 13 111 5684 050 D 11 D Normal – Stellung S2 hat geschaltet S1 hat geschaltet Abbildung 3 ♦ Rückführpotentiometer im Uhrzeigersinn bis zum Anschlag drehen, siehe Abbildung 4. Dies ist der Einstellpunkt für den Hub bei ausgefahrener Antriebsspindel. Rückführpotentiometer: Die Rutschkupplung auf der Potentiometerachse erlaubt eine Verstellung der Potentiometerachse mittels Schraubendreher...
  • Seite 14 12 D 111 5684 050 D Auswahltabellen Antriebe Absperrdrücke für BF/BD, PN16 Ventile Antrieb Nennweite / Absperrdruck (bar) ERA850 11,5 ERA1250 ERA2500 14,9 Absperrdrücke für BM, PN16 Ventile Antrieb Nennweite / Absperrdruck (bar) ERA2500 Absperrdrücke für BB, PN16/40 Ventile Antrieb Nennweite / Absperrdruck (bar) ERA1250 16 bei PN16...

  • Seite 15: Abmessungen

    111 5684 050 D 13 D Abmessungen: * = für BF/BD-Ventile ** = für BM-Ventile Bild_128...
  • Seite 16 14 D 111 5684 050 D © JCI Regelungstechnik GmbH Technische Änderungen vorbehalten Westendhof 3 ♦ D-45143 Essen Tel.: +49(0)201-2400-0 ♦ Fax: +49(0)201-2400-351 www.johnsoncontrols.com...
  • Seite 17 SDI-No.: 111 5684 050 E Issue Date: 08/2005 Electric Valve Actuators RA-3xxx-7x1x (ERA850, ERA1250, ERA2500) General: This Service and Data Information (SDI) comprise the prescribed instructions for safe installation and operation of the electric valve actuator RA-3xxx-7x1x series. In the event of difficulties, which cannot be solved with the aid of this SDI, please consult the supplier.
  • Seite 18 111 5684 050 E Installation site information: The valve installation site should be easily accessible and provide sufficient room for service and removal of actuators. Manual shut-off valves should be located up and downstream of the control valve, to facilitate service and repairs without draining the piping system.
  • Seite 19 111 5684 050 E Technical Data: Product ERA 850 ERA 1250 ERA 2500 BF DN 40...50 BD DN 40...50 BM DN 65...100 BF DN 15...32 BB DN 40...50 Valve Types BF DN 40...50 BD DN 15...32 Heavy Duty BD DN 40...50 BF DN 25...32 BD DN 25...32 230V, 50 Hz...
  • Seite 20 111 5684 050 E Prior to wiring, isolate power supply to prevent electric shock hazard. Danger Wiring diagram: Max. options without positioner 20 1 3 17 16 4 6 5 7 9 8 10 11 12 Caution: Connect grounding cable to ground terminal except on 24 V AC models Wiring diagram: Max.
  • Seite 21 111 5684 050 E Condition at delivery: Actuator fitted to valve Valve configuration Valve setting Actuator stem PDTC Open Retracted PDTO Open Extended Mixing valve Inlet 1 - outlet Open Extended Diverting valve Inlet – outlet1 Open Retracted The following is set: Control-valve without positioner Terminal connection 1 + 2: Actuator stem is extended.
  • Seite 22 111 5684 050 E Operation Valve actuator without positioner Terminal connection 1 + 2: Actuator stem is extended. Terminal connection 1 + 3: Actuator stem is retracted. Valve actuator with positioner With 0V on terminal E: Direct action (DW): Actuator stem is extended. Reverse action (UW): Actuator stem is retracted.
  • Seite 23 111 5684 050 E Installation orientation: Two-way Do not install the actuator at angles greater than 90° from the vertical position. The cover should always be easily accessible (e.g. for EPOS adjustment) so it may be necessary to rotate the actuator. Mixing Diverting The following is valid for the flow direction:...
  • Seite 24 111 5684 050 E General information A = Motor operation limit switches E = Electronic positioner EPOS I = Cable fitting 20 for additional S1 and S2. Switches are (Plug-in module) cable adapter as per EN factory adjusted and should modulating control.
  • Seite 25 111 5684 050 E Model with feedback potentiometer and auxiliary switch: The nominal potentiometer value is measured between terminals 10 and 12 with the actuator stem extended. The cams for the auxiliary switches S3 and S4 are positioned just before the valve end positions and are free for user application.
  • Seite 26 10 E 111 5684 050 E Model with electronic positioner (EPOS 7.0) and auxiliary switches EPOS 7.0 Rückseite - Rear EPOS 7.0 Vorderseite - Front ARBEITSBEREICH 60 70 SPAN ANSPRECHPUNKT STARTING POINT Antriebsspindel einfahrend Actuator stem retracts Antriebsspindel ausfahrend Actuator stem extends I = UW / R.A.
  • Seite 27 111 5684 050 E 11 E Normal position S2 makes contact S1 makes contact Fig. 3 ♦ Turn the compensating potentiometer to centre setting See Fig.1. The settings are easier made when the positioner pcb is removed from it’s holder. ♦...
  • Seite 28 12 E 111 5684 050 E Actuator Selection Table Close-off pressures for BF/BD, PN16 Valves Actuator Nominal Size / Close-off Pressure (kPa) ERA850 1600 1600 1150 ERA1250 1600 1200 ERA2500 1490 Close-off Pressures for BM, PN16 Valves Actuator Nominal Size / Close-off Pressure (kPa) ERA2500 Close-off Pressures for BB, PN16/40 Valves Actuator...
  • Seite 29 111 5684 050 E 13 E Dimensions: * = for BF/BD Valves ** = for BM Valves Bild_128...
  • Seite 30 14 E 111 5684 050 E © JCI Regelungstechnik GmbH Document subject to change without warning Westendhof 3 ♦ D-45143 Essen Tel.: +49(0)201-2400-0 ♦ Fax: +49(0)201-2400-425 www.johnsoncontrols.com...
