Cerabar PMP43 IO-Link
Grafik-Konventionen
Messprinzip
Messeinrichtung
Kommunikation und Daten-
verarbeitung
Endress+Hauser
• Montage-, Explosions- und elektrische Anschlusszeichnungen werden vereinfacht dargestellt
• Geräte, Baugruppen, Komponenten und Maßzeichnungen werden linienreduziert dargestellt
• Es erfolgt keine maßstäbliche Darstellung in Maßzeichnungen, Maßangaben sind auf 2 Stel-
len hinter dem Komma gerundet
• Flansche werden, soweit nicht anders beschrieben, mit Dichtflächenform EN 1092-1;
ASME B16.5, RF dargestellt

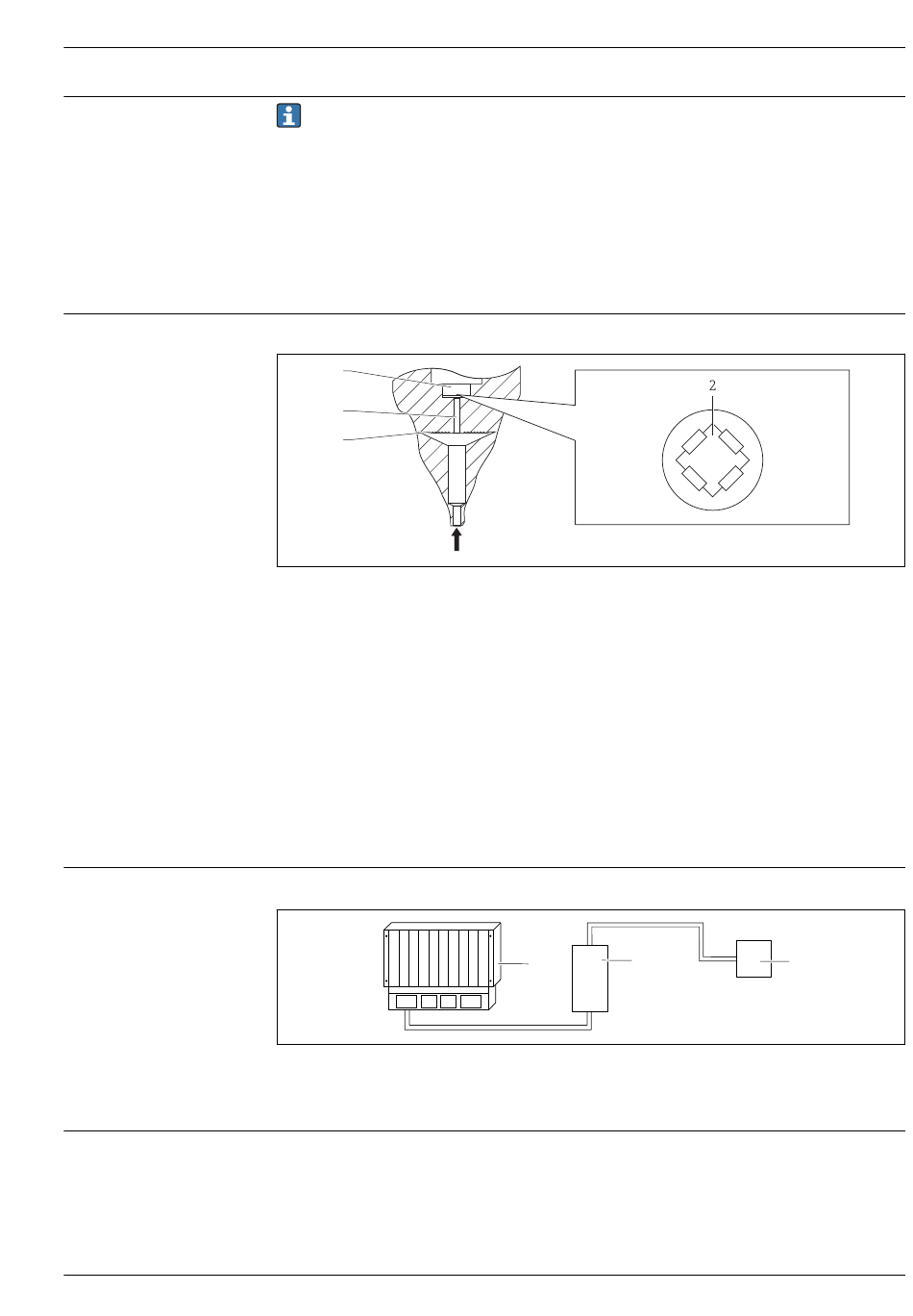

Arbeitsweise und Systemaufbau
Metallische Membran
1
3
4
p
1 Messelement
2 Wheatstonesche Messbrücke
3 Kanal mit Füllflüssigkeit
4 Metallische Membran
p Druck
Der anliegende Druck lenkt die metallische Membran der Messzelle aus. Eine Füllflüssigkeit über-
trägt den Druck auf eine Wheatstonesche Messbrücke (Halbleitertechnologie). Die druckabhängige
Änderung der Brückenausgangsspannung wird gemessen und ausgewertet.
Vorteile:
• Einsetzbar für hohe Prozesstemperatur
• Kondensatfest
• Hohe Langzeitstabilität
• Hohe Überlastfestigkeit
Eine komplette Messeinrichtung besteht aus:
1 SPS (Speicherprogrammierbare Steuerung)
2 IO-Link-Master
3 Gerät
• Digitales Kommunikationsprotokoll IO-Link, 3-Draht
• Bluetooth (optional)
2
1
A0016448
3
A0053220
