Endress+Hauser Cerabar PMP43 IO-Link Technische Information Seite 12

Messunsicherheit bei kleinen
Absolutdruck-Messbereichen
Total Error
Langzeitstabilität
Ansprechzeit
12
Merkmal Anwendung: Prozesstemperatur +200 °C (+392 °F)
• 400 mbar (6 psi) Messzelle
• Prozessanschluss Clamp 1", Clamp 1 1/2", DIN11851 DN25, NEUMO BioControl DN25, NPT
3/4", NPT 1", G1" frontbündig, G1" mit O-Ring, G1" mit Dichtkonus, Aseptoflex: ±(1,47 % · TD +
0,10 %)
• Prozessanschluss SMS 1": ±(1,75 % · TD + 0,10 %)
• Alle weiteren Prozessanschlüsse: ±(0,63 % · TD + 0,10 %)
• 1 bar (15 psi) Messzelle
• Prozessanschluss Clamp 1", DIN 11851 DN25, NEUMO BioControl DN25, NPT 3/4", NPT 1", G1"
frontbündig, G1" Einbau, G1" mit Dichtkonus: ±(0,59 % · TD + 0,10 %)
• Prozessanschluss SMS 1", Ingoldstutzen: ±(0,7 % · TD + 0,10 %)
• Alle weiteren Prozessanschlüsse: ±(0,25 % · TD + 0,10 %)
• 2 bar (30 psi) Messzelle
• Prozessanschluss SMS 1": ±(0,4 % · TD + 0,10 %)
• Alle weiteren Prozessanschlüsse: ±(0,25 % · TD + 0,10 %)
• 4 bar (60 psi), 10 bar (150 psi), 25 bar (375 psi), 40 bar (600 psi)und 100 bar (1 500 psi) Mess-
zelle
±(0,20 % · TD + 0,10 %
E2 - Elektronikfehler
E
Digitalausgang: 0 %
Kleinste erweiterte Messunsicherheit, die von unseren Normalen weitergegeben werden kann:
• im Bereich von 1 ... 30 mbar (0,0145 ... 0,435 psi): 0,4 % vom (momentanen) Messwert
• im Bereich < 1 mbar (0,0145 psi): 1 % vom (momentanen) Messwert
Der Total Error des Geräts umfasst die Total Performance und den Einfluss der Langzeitstabilität und
wird anhand der folgenden Formel berechnet:
Total Error = Total Performance + Langzeitstabilität
Die Spezifikationen beziehen sich auf die obere Messgrenze (URL).
• 1 Jahr: ±0,2 %
• 5 Jahre: ±0,4 %
• 10 Jahre: ±0,5 %
• 15 Jahre: ±0,6 %

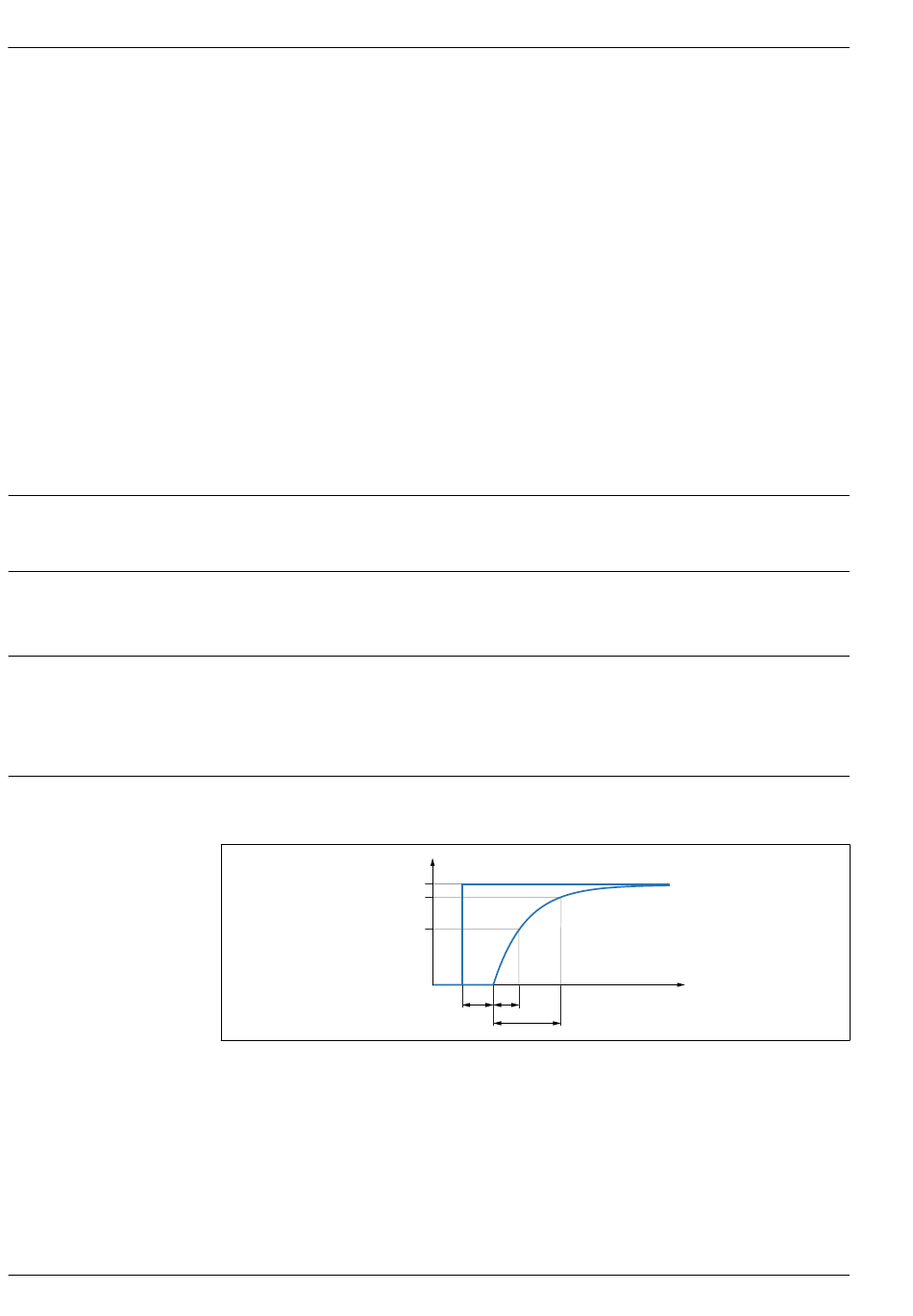

Totzeit, Zeitkonstante
Darstellung der Totzeit und der Zeitkonstante gemäß IEC62828-1:
100 %
90 %
63 %
Sprungantwortzeit = Totzeit (t
Dynamisches Verhalten Schaltausgang
≤ 20 ms
Dynamisches Verhalten Stromausgang
• Totzeit (t ): Maximal 50 ms
1
• Zeitkonstante T63 (t ): Maximal 60 ms
2
• Zeitkonstante T90 (t ): Maximal 100 ms
3
I
t t
1 2
t
3
) + Zeitkonstante T90 (t ) gemäß IEC62828-1
1 3
Cerabar PMP43 IO-Link
t
A0019786
