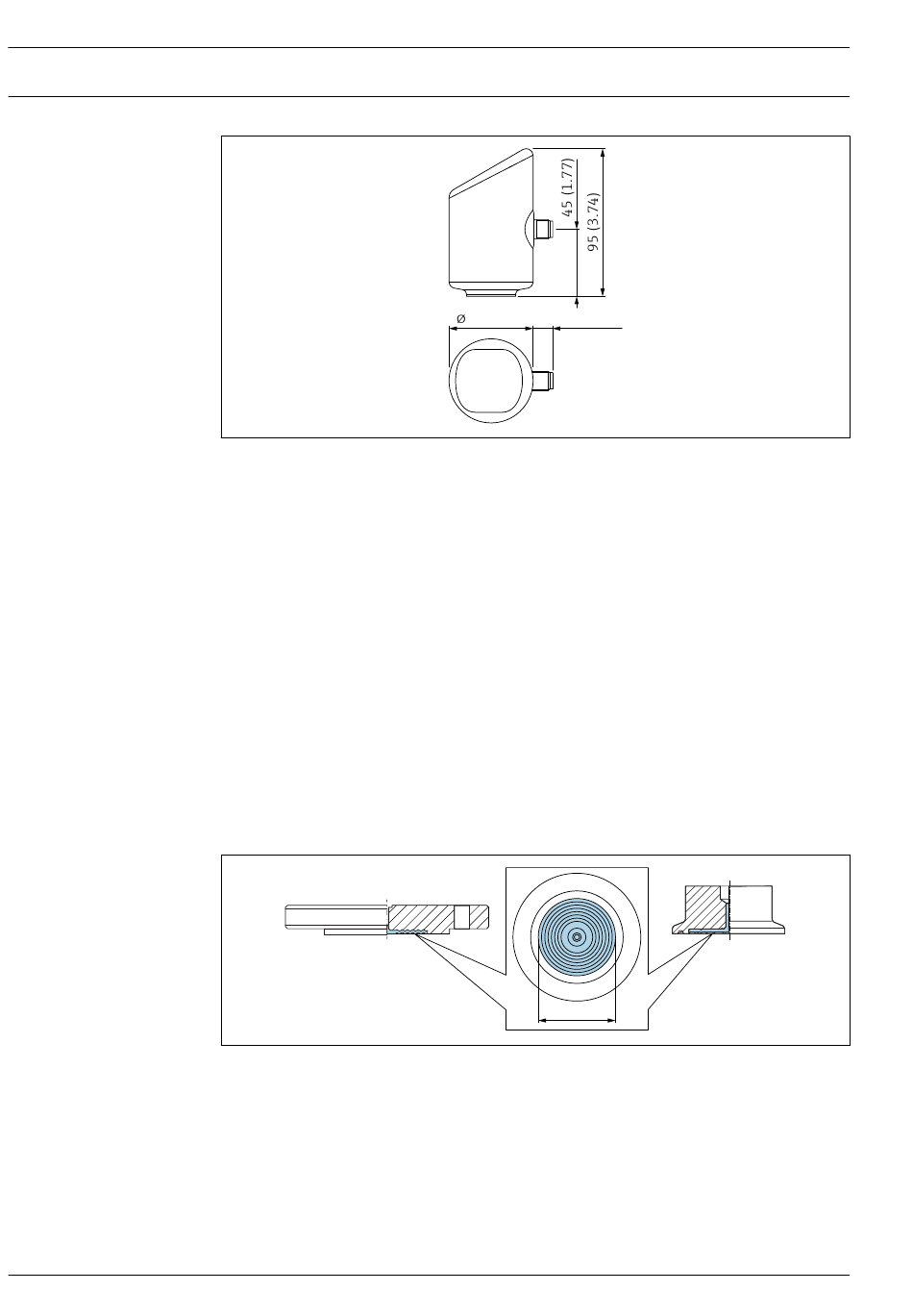

Abmessungen
18
Gehäuse
Maßeinheit mm (in)
Wichtiger Hinweis zu den Prozessanschlüssen
Die Bauform einiger Prozessanschlüsse wird durch die Auswahl folgender Merkmale in der Bestell-
struktur bestimmt:
• Merkmal Anwendung:
• Prozesstemperatur +100 °C (+212 °F)
• Prozesstemperatur +130 °C (+266 °F), +150 °C (+302 °F) max 1h
• Prozesstemperatur +150 °C (+302 °F)
• Prozesstemperatur +200 °C (+392 °F)
• Merkmal Oberflächenveredelung:
• Standard
• Hygienisch RA<0,38μm/15μin elektropoliert
Diese Merkmale werden beim jeweiligen Prozessanschlusses beschrieben, wenn sie benötigt werden.
Begriffserklärung
• DN oder NPS = alphanumerische Bezeichnung eines Bauteils
• PN oder Class = alphanumerische Druckkenngröße eines Bauteils
• d : Membrandurchmesser (siehe folgendes Bild)
M
54 (2.13) 12 (0.47)
d
M
Cerabar PMP43 IO-Link
A0052415
A0056033
