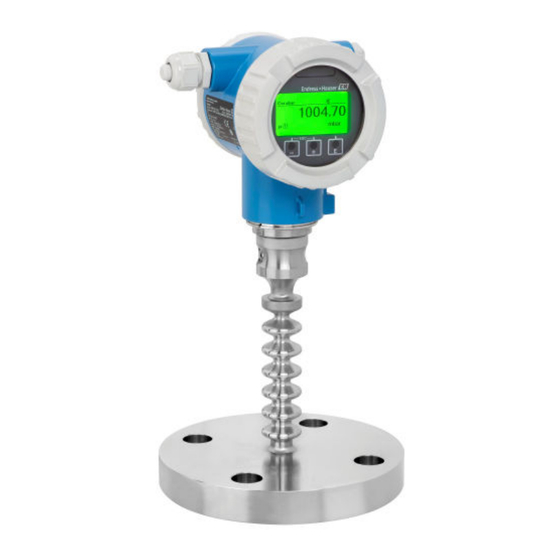

Endress+Hauser Cerabar PMP71B Betriebsanleitung
Prozessdruckmessung hart
Vorschau ausblenden
Andere Handbücher für Cerabar PMP71B:
- Betriebsanleitung (92 Seiten) ,
- Technische information (84 Seiten) ,
- Kurzanleitung (40 Seiten)
Verwandte Anleitungen für Endress+Hauser Cerabar PMP71B
Inhaltszusammenfassung für Endress+Hauser Cerabar PMP71B
- Seite 1 Products Solutions Services BA02012P/00/DE/05.22-00 71582720 2022-08-31 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Cerabar PMP71B Prozessdruckmessung HART...
- Seite 2 Sicherheitshinweise im Dokument sorgfältig lesen Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwick- lungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterun- gen dieser Anleitung gibt die Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Cerabar PMP71B HART Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... 5 Systemintegration ....37 Dokumentfunktion ..... - Seite 4 Inhaltsverzeichnis Cerabar PMP71B HART Stichwortverzeichnis ....82 Endress+Hauser...
-
Seite 5: Hinweise Zum Dokument
Cerabar PMP71B HART Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 6: Symbole In Grafiken
Hinweise zum Dokument Cerabar PMP71B HART Zusätzliche Informationen: Verweis auf Dokumentation: Verweis auf Seite: Handlungsschritte: Ergebnis eines Handlungsschritts: 1.2.4 Symbole in Grafiken Positionsnummern: 1, 2, 3 ... Handlungsschritte: Ansichten: A, B, C, ... 1.2.5 Symbole am Gerät Sicherheitshinweis: Sicherheitshinweise in der zugehörigen Betriebsanleitung beachten. -
Seite 7: Abkürzungsverzeichnis
Cerabar PMP71B HART Hinweise zum Dokument Abkürzungsverzeichnis A0029505 OPL: Die OPL (Over Pressure Limit = Messzelle Überlastgrenze) für das Gerät ist abhängig vom druck- schwächsten Glied der ausgewählten Komponenten, das heißt, neben der Messzelle ist auch der Prozessan- schluss zu beachten. Druck- Temperaturabhängigkeit beachten. -
Seite 8: Dokumentation
Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Endress+Hauser ist lizensiert. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple® Apple, das Apple Logo, iPhone und iPod touch sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind. -
Seite 9: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät:... -
Seite 10: Produktsicherheit
Handbuch zur Funktionalen Sicherheit beachtet werden. IT-Sicherheit Eine Gewährleistung durch Endress+Hauser ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsme- chanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT- Sicherheitsmaßnahmen gemäß... -
Seite 11: Produktbeschreibung
Cerabar PMP71B HART Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Metallische Membran Gerät Standard (ohne Druckmittler) A0043089 Messelement Kanal mit Füllflüssigkeit Metallische Membran Druck Der Druck lenkt die metallische Membran der Messzelle aus. Eine Füllflüssigkeit überträgt den Druck auf eine Wheatstonesche Messbrücke (Halbleitertechnologie). Die druckabhän- gige Änderung der Brückenausgangsspannung wird gemessen und ausgewertet. - Seite 12 Produktbeschreibung Cerabar PMP71B HART Gerät mit Druckmittler A0043583 Messelement Innenliegende Membran Kanal mit Füllflüssigkeit Metallische Membran Druck Der Druck wirkt auf die Membran des Druckmittlers und wird von einer Füllflüssigkeit auf die innenliegende Membran übertragen. Die innenliegende Membran wird ausgelenkt.
-
Seite 13: Füllstandsmessung (Pegel, Volumen Und Masse)
Cerabar PMP71B HART Produktbeschreibung 3.1.2 Füllstandsmessung (Pegel, Volumen und Masse) Gerät Standard (ohne Druckmittler) ρ g A0038343 Höhe (Füllstand) Druck ρ Dichte des Messstoffs Fallbeschleunigung Gerät mit Druckmittler ρ g A0038342 1 Beispielhafte Darstellung: Druckmittler mit Kapillare Höhe (Füllstand) Druck ρ... -
Seite 14: Warenannahme Und Produktidenti
• Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem Lieferschein? • Sind die Dokumentationen vorhanden? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Rücksprache mit Endress+Hauser hal- ten. 4.1.1 Lieferumfang Im Lieferumfang ist enthalten: •... -
Seite 15: Lagerung Und Transport
Cerabar PMP71B HART Warenannahme und Produktidentifizierung Die Typenschilder beinhalten folgende Angaben: • Herstellername und Gerätename • Adresse des Zertifikatshalters und Herstellungsland • Bestellcode und Seriennummer • Technische Daten • Zulassungsrelevante Angaben Die Angaben auf dem Typenschild mit der Bestellung vergleichen. -
Seite 16: Montage
• Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, Gehäuse und Vor- Ort-Anzeige ausrichten • Für die Montage des Geräts an Rohren oder Wänden bietet Endress+Hauser eine Monta- gehalterung an • Spülringe für Flansche, Flansch- und Zellendruckmittler verwenden, wenn Messstoffab- lagerungen oder Verstopfungen an der Membran zu befürchten sind... -
Seite 17: Einbauhinweise Für Geräte Mit Druckmittlern
Cerabar PMP71B HART Montage 5.1.4 Einbauhinweise für Geräte mit Druckmittlern HINWEIS Falsche Handhabung! Beschädigung des Geräts! ‣ Druckmittler und Druckmessumformer bilden ein geschlossenes, kalibriertes System, das mit einer Füllflüssigkeit befüllt wurde. Die Befüllöffnungen auf keinen Fall öffnen. ‣ Zugentlastung sicherstellen, um das Abknicken der Kapillare zu verhindern (Biegera- dius ≥... -
Seite 18: Gerät Montieren
Montage Cerabar PMP71B HART • Druckausgleich (1) frei von Verschmutzungen halten • Eine lageabhängige Nullpunktverschiebung (bei leerem Behälter zeigt der Messwert nicht Null an) kann korrigiert werden • Druckmittler verschieben je nach Montagelage den Nullpunkt zusätzlich • Zur Montage wird die Verwendung von Absperrarmaturen und/oder Wassersackrohren empfohlen •... -
Seite 19: Druckmessung In Flüssigkeiten
Cerabar PMP71B HART Montage • Idealerweise Gerät mit Wassersackrohr in Kreisform unterhalb des Entnahmestutzens montieren Eine Montage oberhalb des Entnahmestutzens ist ebenfalls zulässig • Wassersackrohr vor der Inbetriebnahme mit Flüssigkeit füllen 5.2.3 Druckmessung in Flüssigkeiten A0038732 Gerät Absperrarmatur Wassersackrohr Gerät mit Absperrarmatur unterhalb oder auf gleicher Höhe des Entnahmestutzens mon- tieren. - Seite 20 Montage Cerabar PMP71B HART Wärmeleitfähigkeit ≤ 0,04 W/(m x K) und für die maximal erlaubte Umgebungs- und Pro- zesstemperatur. Die Daten wurden unter der kritischsten Anwendung "ruhende Luft" ermit- telt. Maximal erlaubte Isolierhöhe, hier dargestellt an einem Gerät mit Flansch:...
- Seite 21 Cerabar PMP71B HART Montage 5.2.7 Wärmedämmung bei Montage mit Druckmittlertyp "Temperaturentkoppler" Einsatz von Temperaturentkopplern bei andauernden extremen Messstofftemperaturen, die zum Überschreiten der maximal zulässigen Elektroniktemperatur von +85 °C (+185 °F) führen. Druckmittlersysteme mit Temperaturentkopplern können abhängig von der einge- setzten Füllflüssigkeit maximal bis +400 °C (+752 °F) eingesetzt werden. Details siehe Technische Information.
-
Seite 22: Dichtung Bei Flanschmontage
Montage Cerabar PMP71B HART Position –35 °C (–31 °F) –70 °C (–94 °F) 80 °C (176 °F) 400 °C (752 °F) 85 °C (185 °F) 300 °C (572 °F) –50 °C (–58 °F) 130 °C (266 °F) –35 °C (–31 °F) –70 °C (–94 °F) -
Seite 23: Bestellinformation
Cerabar PMP71B HART Montage ø42...60 (1.65...2.36) 122 (4.8) 140 (5.51) 158 (6.22) 175 (6.89) A0028493 Maßeinheit mm (in) Bestellinformation: • Bestellbar über den Produktkonfigurator • Bestellbar als separates Zubehör, Teilenummer 71102216 Wenn das Gerät mit Separatgehäuse bestellt wird, dann ist der Montagehalter im Lie- ferumfang enthalten. -
Seite 24: Anzeigemodul Drehen
Montage Cerabar PMP71B HART Zusammenbau und Montage 1. Stecker (Position 4) in die entsprechende Buchse des Kabels (Position 6) stecken. 2. Kabel mit Buchse (Position 6) bis zum Anschlag in Gehäuseadapter (Position 1) ste- cken. 3. Arretierungsschraube (Position 3) festziehen. -
Seite 25: Schließen Der Gehäusedeckel
Cerabar PMP71B HART Montage 5.2.13 Schließen der Gehäusedeckel HINWEIS Zerstörte Gewinde und Gehäusedeckel durch Verschmutzung! ‣ Verschmutzungen (z. B. Sand.) am Gewinde der Deckel und Gehäuse entfernen. ‣ Wenn weiterhin Widerstand beim Schließen des Deckels besteht, erneut Gewinde auf Verschmutzungen überprüfen. -
Seite 26: Elektrischer Anschluss
Elektrischer Anschluss Cerabar PMP71B HART Elektrischer Anschluss Anschlussbedingungen 6.1.1 Potenzialausgleich Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potenzialausgleichsleitung kann bei Bedarf an der äußeren Erdungsklemme des Geräts angeschlossen werden, bevor das Gerät angeschlossen wird. A0045412 Erdungsklemme für den Anschluss der Potenzialausgleichsleitung... - Seite 27 Cerabar PMP71B HART Elektrischer Anschluss In Abhängigkeit von der Versorgungsspannung und der Stromaufnahme, kann Bluetooth optional eingeschaltet bzw. ausgeschaltet werden. Abhängigkeit siehe Diagramm: 18.5 17.5 16.5 15.5 14.5 13.5 12.5 11.0 10.5 LOOP A0047056 Displaybeleuchtung eingeschaltet, Bluetooth optional einschaltbar Displaybeleuchgung ausgeschaltet und Bluetooth optional einschaltbar Displaybeleuchung ausgeschaltet und Bluetooth nicht aktiv 6.2.2...
-
Seite 28: Überspannungsschutz
6.2.5 Überspannungsschutz Geräte ohne optionalen Überspannungsschutz Geräte von Endress+Hauser erfüllen die Produktnorm IEC / DIN EN 61326-1 (Tabelle 2 Industrieumgebung). Abhängig von der Art des Anschlusses (DC-Versorgung, Ein- Ausgangsleitung) werden nach IEC / DIN EN 61326-1 verschiedene Prüfpegel gegen transiente Überspannungen (IEC / DIN EN 61000-4-5 Surge) angewandt: Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen: 1000 V Leitung gegen Erde... -
Seite 29: Klemmenbelegung
Cerabar PMP71B HART Elektrischer Anschluss 6.2.7 Klemmenbelegung Einkammergehäuse A0042594 3 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Zweikammergehäuse A0042803 4 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Endress+Hauser... -
Seite 30: Kabeleinführungen
Elektrischer Anschluss Cerabar PMP71B HART 6.2.8 Kabeleinführungen A0045414 Kabeleinführung Blindstopfen Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschlussraum eindringen kann. Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden. -
Seite 31: Schutzart Sicherstellen
Cerabar PMP71B HART Elektrischer Anschluss Schutzart sicherstellen 6.3.1 Kabeleinführungen • Verschraubung M20, Kunststoff, IP66/68 TYPE 4X/6P • Verschraubung M20, Messing vernickelt, IP66/68 TYPE 4X/6P • Verschraubung M20, 316L, IP66/68 TYPE 4X/6P • Gewinde M20, IP66/68 TYPE 4X/6P • Gewinde G1/2, IP66/68 TYPE 4X/6P Bei Auswahl von Gewinde G1/2 wird das Gerät standardmäßig mit Gewinde M20 ausge-... -
Seite 32: Bedienungsmöglichkeiten
• Bedienung über Bluetooth® wireless technology (mit optionalem Bluetooth Gerätedis- play) mit Smartblue App oder FieldXpert, DeviceCare • Bedienung über Bedientool (Endress+Hauser FieldCare/DeviceCare oder AMS, PDM, ...) • Bedienung über Handheld, Fieldcare, DeviceCare, AMS und PDM Bedientasten und DIP-Schalter auf dem... -
Seite 33: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Cerabar PMP71B HART Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige 7.4.1 Gerätedisplay (optional) Funktionen: • Anzeige von Messwerten sowie Stör- und Hinweismeldungen • Hintergrundbeleuchtung, die im Fehlerfall von Grün auf Rot wechselt • Zur einfacheren Bedienung kann das Gerätedisplay entnommen werden Die Gerätedisplays sind optional mit Bluetooth®... -
Seite 34: Bedienung Über Bluetooth® Wireless Technology (Optional)
Bedienung über Bluetooth® wireless technology (optional) Voraussetzung • Gerät mit Bluetooth-Display • Smartphone oder Tablet mit Endress+Hauser SmartBlue App oder PC mit DeviceCare ab Version 1.07.00 oder FieldXpert SMT70 Die Reichweite der Verbindung beträgt bis zu 25 m (82 ft). In Abhängigkeit von Umge- bungsbedingungen wie z. B. -
Seite 35: Zugriff Auf Bedienmenü Via Bedientool
Vor-Ort-Anzeige, der Funktionsumfang ist unterschiedlich. 7.5.1 Bedientool anschließen Serviceschnittstelle A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox FXA291 Service-Schnittstelle (CDI) des Geräts (= Endress+Hauser Common Data Interface) Für das Flashen des Geräts (Update der Gerätefirmware), werden min. 22 mA benö- tigt. Endress+Hauser... -
Seite 36: Devicecare
• Visualisierung des Messwertspeichers (Linienschreiber) und Ereignis-Logbuchs Weitere Informationen zu FieldCare: Betriebsanleitung BA00027S und BA00059S 7.5.3 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. DeviceCare stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S HistoROM Beim Austausch des Elektronikeinsatzes werden die gespeicherten Daten durch Umste- cken des HistoROM übertragen. -
Seite 37: Systemintegration
Cerabar PMP71B HART Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien • Hersteller-ID: 17 (0x0011) • Gerätetypkennung: 0x112A • HART-Spezifikation: 7.6 • DD-Dateien, Informationen und Dateien unter: • www.endress.com • www.fieldcommgroup.org Messgrößen via HART-Protokoll Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet: Gerätevariable Messwert... -
Seite 38: Systemeinheiten
Systemintegration Cerabar PMP71B HART Gerätevariable Gerätevariable Code Schleifenstrom Unbenutzt Die Gerätevariablen können via HART ® -Kommando 9 oder 33 von einem HART ® -Mas- ter abgefragt werden. 8.2.2 Systemeinheiten Die folgende Tabelle beschreibt die unterstützten Druckmesseinheiten. Ordnungszahl Beschreibung Hart Einheiten Code... -
Seite 39: Inbetriebnahme
Cerabar PMP71B HART Inbetriebnahme Inbetriebnahme Vorbereitungen Der Messbereich und die Einheit, in die der Messwert übertragen wird, entspricht der Angabe auf dem Typenschild. WARNUNG Einstellungen des Stromausgangs sind sicherheitsrelevant! Dieser Umstand kann einen Produktüberlauf zur Folge haben. ‣ Die Einstellung des Stromausgangs ist abhängig von der Einstellung im Parameter Zuordnung PV. -
Seite 40: Verbindungsaufbau Via Fieldcare Und Devicecare
FieldCare/DeviceCare über Service-Schnittstelle (CDI) A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox FXA291 Service-Schnittstelle (CDI) des Geräts (= Endress+Hauser Common Data Interface) Für das Flashen des Gerätes (Update der Gerätefirmware), werden min. 22 mA benö- tigt. Geräteadresse über Software einstellen Siehe Parameter HART-Adresse. -
Seite 41: Bediensprache Einstellen
Cerabar PMP71B HART Inbetriebnahme Bediensprache einstellen 9.5.1 Vor-Ort-Anzeige Bediensprache einstellen Um die Bediensprache einzustellen, muss zuerst das Display entriegelt werden: 1. Taste mindestens 2 s lang drücken. Es erscheint ein Dialogfenster. 2. Displaybedienung entriegeln. 3. Im Hauptmenü den Parameter Language auswählen. - Seite 42 Inbetriebnahme Cerabar PMP71B HART Messanfang einstellen (Druck oder skalierte Variable) 1. Gewünschter Druck für Messanfang liegt am Gerät an. 2. Taste "Zero" für mindestens 3 s drücken. 3. Nach kurzem Aufleuchten der LED wurde der anliegende Druck für den Messanfang übernommen.
- Seite 43 Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem unde- finierten Zustand. In diesem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen. DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Soft- wareportal erforderlich. Endress+Hauser...
- Seite 44 Inbetriebnahme Cerabar PMP71B HART Beispiel: Ausgabe des Druckwerts auf den Stromausgang Druck- und Temperatureinheiten werden automatisch umgerechnet. Andere Einhei- ten werden nicht umgerechnet. In folgendem Beispiel soll der Druckwert in einem Tank gemessen und auf dem Stromaus- gang ausgegeben werden. Der maximale Druck von 450 mbar (6,75 psi) entspricht dem 20-mA-Strom.
- Seite 45 Cerabar PMP71B HART Inbetriebnahme 1000 450 mbar 1000 l 50 mbar [mbar] A0039010 Parameter "Druckwert 1" und Parameter "Skalierte Variable Wert 1" Parameter "Druckwert 2" und Parameter "Skalierte Variable Wert 2" Der anliegende Druck wird im Bedientool auf der gleichen Einstellungsseite im Feld "Druck"...
-
Seite 46: Linearisierung
Inbetriebnahme Cerabar PMP71B HART 9.6.4 Linearisierung In folgendem Beispiel soll das Volumen in einem Tank mit konischem Auslauf in m gemessen werden. Voraussetzungen: • Punkte für Linearisierungstabelle bekannt • Füllstandabgleich durchgeführt • Linearisierungskennlinie muss stetig steigen oder fallen WARNUNG Einstellungen des Stromausgangs sind sicherheitsrelevant! Dieser Umstand kann einen Produktüberlauf zur Folge haben. -
Seite 47: Untermenü "Simulation
Cerabar PMP71B HART Inbetriebnahme Untermenü "Simulation" Mit dem Untermenü Simulation können Druck, Strom und Diagnoseereignisse simuliert werden. Menüpfad: Diagnose → Simulation Einstellungen schützen vor unerlaubtem Zugriff 9.8.1 Hardware-Verriegelung oder Entriegelung Zero/I Span/II Display A0043441 DIP-Schalter für Verriegelung und Entriegelung des Geräts Zur Verriegelung oder Entriegelung dient DIP-Schalter 1 auf dem Elektronikeinsatz. -
Seite 48: Software-Verriegelung Oder Entriegelung
Inbetriebnahme Cerabar PMP71B HART 9.8.3 Software-Verriegelung oder Entriegelung Ist die Bedienung über den DIP-Schalter verriegelt, so kann die Verriegelung nur über DIP-Schalter wieder aufgehoben werden. Verriegelung per Passwort in Display / FieldCare / DeviceCare / SmartBlue Der Zugriff auf die Parametrierung des Geräts kann durch Vergabe eines Passwortes ver- riegelt werden. -
Seite 49: Betrieb
Cerabar PMP71B HART Betrieb Betrieb 10.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: • Im Parameter Status Verriegelung Menüpfad Vor-Ort-Anzeige: Auf der obersten Bedienebene Menüpfad Bedientool: System → Geräteverwaltung • Im Bedientool (FieldCare/DeviceCare) im DTM Header 10.2 Messwerte ablesen Mithilfe des Untermenü Messwerte können alle Messwerte abgelesen werden. - Seite 50 Betrieb Cerabar PMP71B HART 10.3.1 Sensorkalibrierung Drucksensoren können im Laufe ihres Lebenszyklus eine Abweichung von der ursprün- glichen Druckkennlinie ausbilden. Diese Abweichung ist physikalisch bedingt und kann mit Hilfe der Sensorkalibrierung korrigiert werden. Absolutdrucksensoren können nicht erneut kalibriert werden. Sensorkalibrierung vornehmen. Die Reihenfolge muss eingehalten werden! 1.
-
Seite 51: Diagnose Und Störungsbehebung
Cerabar PMP71B HART Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen 11.1.1 Allgemeine Fehler Gerät reagiert nicht • Mögliche Ursache: Versorgungsspannung stimmt nicht mit der Angabe auf dem Typen- schild überein Behebung: Richtige Spannung anlegen • Mögliche Ursache: Versorgungsspannung ist falsch gepolt Behebung: Versorgungsspannung umpolen •... -
Seite 52: Fehler - Smartblue Bedienung Mit Bluetooth
Behebung: Standard-Benutzername ist "admin" und Passwort ist die auf dem Gerätety- penschild angegebene Geräte-Seriennummer (nur wenn das Passwort nicht vorher vom Benutzer geändert wurde) Falls das Passwort vergessen wurde, Endress+Hauser Service kontaktieren (www.addresses.endress.com) Verbindung über SmartBlue nicht möglich • Mögliche Ursache: Falsches Passwort eingegeben Behebung: Korrektes Passwort eingeben;... -
Seite 53: Zusätzliche Tests
Cerabar PMP71B HART Diagnose und Störungsbehebung 11.1.3 Zusätzliche Tests Wenn eine eindeutige Fehlerursache nicht feststellbar ist, oder das Problem sowohl von Gerät als auch Anwendung verursacht werden kann, können folgende, zusätzliche Tests durchgeführt werden: 1. Digitalen Druckwert (Display, HART, .. ) überprüfen. - Seite 54 Diagnose und Störungsbehebung Cerabar PMP71B HART 11.1.4 Verhalten des Stromausgangs bei Störung Das Verhalten des Stromausgangs bei Störungen wird durch den Parameter Fehlerverhal- ten Stromausgang festgelegt. Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Fehlerverhalten Stromausgang Legt fest, welchen Wert der Ausgangsstrom im Fehlerfall •...
-
Seite 55: Diagnoseinformation Auf Vor-Ort-Anzeige
Cerabar PMP71B HART Diagnose und Störungsbehebung 11.2 Diagnoseinformation auf Vor-Ort-Anzeige 11.2.1 Diagnosemeldung Messwertanzeige und Diagnosemeldung im Störungsfall Störungen, die das Selbstüberwachungssystem des Geräts erkennen, werden als Diagnose- meldung im Wechsel mit der Einheit angezeigt. A0043759 Statussignal Statussymbol mit Diagnoseereignis Störungen, die das Selbstüberwachungssystem des Geräts erkennen, werden als Diagnose- meldung im Wechsel mit der Messwertanzeige angezeigt. - Seite 56 Diagnose und Störungsbehebung Cerabar PMP71B HART Option "Wartungsbedarf (M)" Wartung erforderlich. Der Messwert ist weiterhin gültig. Diagnoseereignis und Ereignistext Die Störung kann mit Hilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazugehörige Statussymbol vorangestellt.
-
Seite 57: Diagnoseereignis Im Bedientool
Cerabar PMP71B HART Diagnose und Störungsbehebung 11.3 Diagnoseereignis im Bedientool Wenn im Gerät ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich des Bedientools das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisver- halten gemäß NAMUR NE 107: • Ausfall (F) •... -
Seite 58: Liste Der Diagnoseereignisse
Diagnose und Störungsbehebung Cerabar PMP71B HART 11.6.1 Liste der Diagnoseereignisse Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Diagnose zum Sensor Sensorverbindung feh- Sensorverbindung prüfen Alarm lerhaft Sensorinitialisierung 1. Gerät neu starten Alarm fehlerhaft 2. Service kontaktieren Sensorfehler 1. - Seite 59 Cerabar PMP71B HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Stromausgang außer- 1. Prozess prüfen Warning halb Bereich 2. Einstellung des Stromausgangs prüfen Simulation Fehlermo- Simulation ausschalten Alarm dus aktiv Simulation Prozess- Simulation ausschalten Warning größe aktiv...
-
Seite 60: Ereignis-Logbuch
Diagnose und Störungsbehebung Cerabar PMP71B HART 11.7 Ereignis-Logbuch 11.7.1 Ereignishistorie Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste Navigationspfad Diagnose → Ereignislogbuch Max. 100 Ereignismeldungen können chronologisch angezeigt werden. Die Ereignishistorie umfasst Einträge zu: • Diagnoseereignissen •... - Seite 61 Cerabar PMP71B HART Diagnose und Störungsbehebung Informationsereignis Ereignistext I1398 CDI: Zugriffsrechte geändert I1440 Hauptelektronikmodul getauscht I1444 Geräteverifizierung bestanden I1445 Geräteverifizierung nicht bestanden I1461 Sensorverifizierung nicht bestanden I1512 Download gestartet I1513 Download beendet I1514 Upload gestartet I1515 Upload beendet I1551 Zuordnungsfehler korrigiert I1552 Nicht bestanden:Verifik.Hauptelektronik...
-
Seite 62: Gerät Zurücksetzen
Diagnose und Störungsbehebung Cerabar PMP71B HART Informationsereignis Ereignistext I1515 Upload beendet I1551 Zuordnungsfehler korrigiert I1552 Nicht bestanden:Verifik.Hauptelektronik I1554 Sicherheitssequenz gestartet I1555 Sicherheitssequenz bestätigt I1556 Sicherheitsbetrieb aus I1956 Zurücksetzen 11.8 Gerät zurücksetzen 11.8.1 Gerät via Bediensoftware oder Display zurücksetzen Mit dem Parameter Gerät zurücksetzen kann das Gerät zurückgesetzt werden. -
Seite 63: Wartung
12.1.2 Spülringe Durch die Verwendung von Spülringen kann die Membran gereinigt werden, ohne das Gerät aus dem Prozess zu nehmen. Für weitere Informationen, Endress+Hauser Vertriebsbüro kontaktieren. 12.1.3 Außenreinigung Hinweise zur Reinigung • Das verwendete Reinigungsmittel darf die Oberflächen und Dichtungen nicht angreifen •... -
Seite 64: Reparatur
Reparatur 13.1 Allgemeine Hinweise 13.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst. - Seite 65 Cerabar PMP71B HART Reparatur 13.3.1 HistoROM Nach Austausch von Display oder Transmitterelektronik ist kein Neuabgleich des Geräts erforderlich. Die Parameter sind im HistoROM gespeichert. Nach Ausbau der Transmitterelektronik: HistoROM entnehmen und in das neue Ersatzteil stecken. Endress+Hauser...
-
Seite 66: Rücksendung
Die Webseite der zuständigen Vertriebszentrale mit allen relevanten Rücksen- dungsinformationen öffnet sich. 1. Wenn das gewünschte Land nicht aufgelistet ist: Auf Link "Choose your location" klicken. Eine Übersicht mit Endress+Hauser Vertriebszentralen und Repräsentanten öff- net sich. 2. Zuständige Endress+Hauser Vertriebszentrale kontaktieren. 13.5 Entsorgung Gemäß... -
Seite 67: Zubehör
Cerabar PMP71B HART Zubehör Zubehör 14.1 Gerätespezifisches Zubehör 14.1.1 Mechanisches Zubehör • Montagehalter für Gehäuse • Montagehalter für Block&Bleed Ventile • Block&Bleed Ventile: • Block&Bleed Ventile können als beigelegtes Zubehör bestellt werden (Dichtung für Montage liegt bei) • Block&Bleed Ventile können als montiertes Zubehör bestellt werden (montierte Ven- tilblöcke werden mit einem dokumentierten Lecktest geliefert) -
Seite 68: Technische Daten
Technische Daten Cerabar PMP71B HART Technische Daten 15.1 Ausgang Ausgangssignal Stromausgang 4...20 mA mit überlagertem digitalem Kommunikationsprotokoll HART, 2-Draht Der Stromausgang bietet drei auswählbare Betriebsarten: • 4,0 … 20,5 mA • NAMUR NE 43: 3,8 … 20,5 mA (Werkeinstellung) • US mode: 3,9 … 20,8 mA Ausfallsignal Ausfallsignal gemäß... - Seite 69 Cerabar PMP71B HART Technische Daten Linearisierung Die Linearisierungsfunktion des Geräts erlaubt die Umrechnung des Messwerts in belie- bige Höhen- oder Volumeneinheiten. Beliebige Linearisierungstabellen aus bis zu 32 Wer- tepaaren können bei Bedarf eingeben werden. Protokollspezifische Daten HART • Hersteller-ID: 17 (0x11{hex}) •...
- Seite 70 Technische Daten Cerabar PMP71B HART Unterstützte Funktionen • Burst-Modus • Zusätzlicher Messumformerstatus • Geräteverriegelung Wireless-HART-Daten • Minimale Anlaufspannung: 10,5 V • Anlaufstrom: 3,6 mA • Anlaufzeit: <5 s • Minimale Betriebsspannung: 10,5 V • Multidrop-Strom: 4 mA Endress+Hauser...
-
Seite 71: Umgebung
Cerabar PMP71B HART Technische Daten 15.2 Umgebung Umgebungstemperaturbe- Folgende Werte gelten bis zu einer Prozesstemperatur von +85 °C (+185 °F). Bei höheren reich Prozesstemperaturen verringert sich die zulässige Umgebungstemperatur. • Ohne Segmentanzeige oder grafische Anzeige: • Standard: –40 … +85 °C (–40 … +185 °F) •... - Seite 72 Atmosphäre Einsatz in stark korrosiver Umgebung Bei korrosiver Umgebung (z. B. maritimer Umgebung / Küstennähe) empfiehlt Endress+Hauser für Kapillare eine PVC-beschichtete Kapillarummantelung oder eine PTFE-Kapillarummantelung und das Edelstahlgehäuse. Der Messumformer kann zusätz- lich mittels einer Sonderbeschichtung geschützt werden (Technisches Sonder Produkt (TSP)).
- Seite 73 Cerabar PMP71B HART Technische Daten HINWEIS M12 Stecker und HAN7D Stecker: Verlust der IP Schutzklasse durch falsche Montage! ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festge- schraubt ist. ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß IP67 NEMA Type 4X spezifiziert ist.
- Seite 74 Technische Daten Cerabar PMP71B HART +Hauser ein Gerät mit Kapillare einzusetzen. Sollte ein Gerät mit Temperaturentkoppler oder Kapillare zum Einsatz kommen, ist dieses mit einer Montagehalterung zu montieren. Elektromagnetische Ver- • Elektromagnetische Verträglichkeit nach EN 61326-Serie und NAMUR-Empfehlung träglichkeit (EMV) EMV (NE21) •...
-
Seite 75: Prozess
Cerabar PMP71B HART Technische Daten 15.3 Prozess Prozesstemperaturbereich Gerät Standard (ohne Druckmittler) HINWEIS Die zulässige Prozesstemperatur hängt vom Prozessanschluss, Prozessdichtung, Umgebungstemperatur und von der Art der Zulassung ab. ‣ Bei der Auswahl des Geräts sind alle Temperaturangaben in diesem Dokument zu berücksichtigen. - Seite 76 Technische Daten Cerabar PMP71B HART Füllflüssigkeit Dichte kg/m Pflanzenöl Inertes Öl 1900 Dichte der Druckmittler-Füllflüssigkeit bei 20 °C (68 °F). Die Berechnung des Betriebstemperaturbereichs eines Druckmittlersystems ist abhängig von Füllflüssigkeit, Kapillarlänge und Kapillar-Innendurchmesser, Prozesstemperatur und Ölvolumen des Druckmittlers. Detaillierte Berechnungen, z. B. für Temperaturbereiche, Unterdruck- und Temperaturbereiche, werden separat im Applicator "Sizing Diaphragm...
- Seite 77 Cerabar PMP71B HART Technische Daten Druckmittler mit Membran aus Tantal –70 … +300 °C (–94 … +572 °F) Geräte mit PTFE-beschichteter Druckmittler Membran Die Antihaftbeschichtung hat sehr gute Gleiteigenschaften und dient dem Schutz der Membran vor abrasiven Medien. HINWEIS Zerstörung des Geräts durch falschen Verwendungszweck der PTFE-Beschichtung! ‣...
- Seite 78 Teile und/oder einer Leckage des Geräts gerechnet werden. Derartige Betriebs- bedingungen müssen deshalb unbedingt durch sorgfältige Auslegung vermieden werden. Reinstgasanwendungen Zusätzlich bietet Endress+Hauser Geräte für spezielle Anwendungen an, wie z. B. für Reinstgas, die von Öl und Fett gereinigt sind. Für diese Geräte gelten keine besonderen Einschränkungen hinsichtlich den Prozessbedingungen.
- Seite 79 Cerabar PMP71B HART Technische Daten Wasserstoffanwendungen Eine goldbeschichtete metallische Membran ist ein universeller Schutz gegen Wasser- stoffdiffusion, sowohl in Gasapplikationen als auch in Applikationen mit wässrigen Lösun- gen. Dampfanwendungen und Bei Dampf- und Sattdampfanwendungen: Gerät mit metallischer Membran verwenden Sattdampfanwendungen oder Wassersackrohr zur Temperaturentkopplung bei der Installation vorsehen.
- Seite 80 Technische Daten Cerabar PMP71B HART Montage mit Druckmittlertyp "Kompakt" [°F] [°C] −58 −50 −148 −100 [°C] −60 −40 −20 [°F] −76 −40 −4 A0040383 Umgebungstemperatur am Messumformer Maximale Prozesstemperatur +85 °C (+185 °F) –70 … +120 °C (–94 … +248 °F) +60 °C (+140 °F)
- Seite 81 Cerabar PMP71B HART Technische Daten [°F] [°C] +752 +400 +662 +350 +572 +300 +482 +250 +392 +200 +302 +150 +212 +100 +122 -148 -100 [°C] [°F] +104 +140 +176 A0039378 Keine Isolierung Isolierung 30 mm (1,18 in) Maximale Isolierung Messumformer...
- Seite 82 Stichwortverzeichnis Cerabar PMP71B HART Stichwortverzeichnis Gerätedokumentation Zusatzdokumentation ..... . . 8 Anforderungen an Personal ..... 9 Geräteverriegelung, Status .
