10 Elektrischer Anschluss
10.1 DMX-Anschluss
Es können max. 32 Geräte in einer DMX-Kette betrieben werden, da ansonsten der Controller überlastet wird.
Die maximale Gesamtlänge der DMX-Kette sollte 500 m nicht überschreiten.
Bei der Verwendung von XLR-Mikrofonkabeln kann es zu Störungen bei der DMX-Signalübertragung kommen. Bitte
verwenden Sie in diesem Fall spezielle DMX-Hochfrequenzleitungen.
Das Gerät ist ausschließlich zum Anschluss an DMX-Controller mit DMX-512-Protokoll vorgesehen.
Anschluss eines DMX-Controllers
1
Verbinden Sie den DMX-Eingang DMX IN mit dem Ausgang des DMX-Controllers.
Verwenden Sie hierzu eine geschirmte XLR-Leitung. Der Controller muss über einen freien Steuerkanal verfügen.
Verbinden Sie den DMX-Ausgang DMX OUT mit dem DMX-Eingang DMX IN des nachfolgenden Gerätes. Sollte
die Nebelmaschine das letzte oder einzige Gerät in der DMX-Kette sein, so stecken Sie hier einen Stecker mit
einem 120 Ohm/0,25 W-Abschlusswiderstand (zwischen Pin2 und Pin3) ein.
8

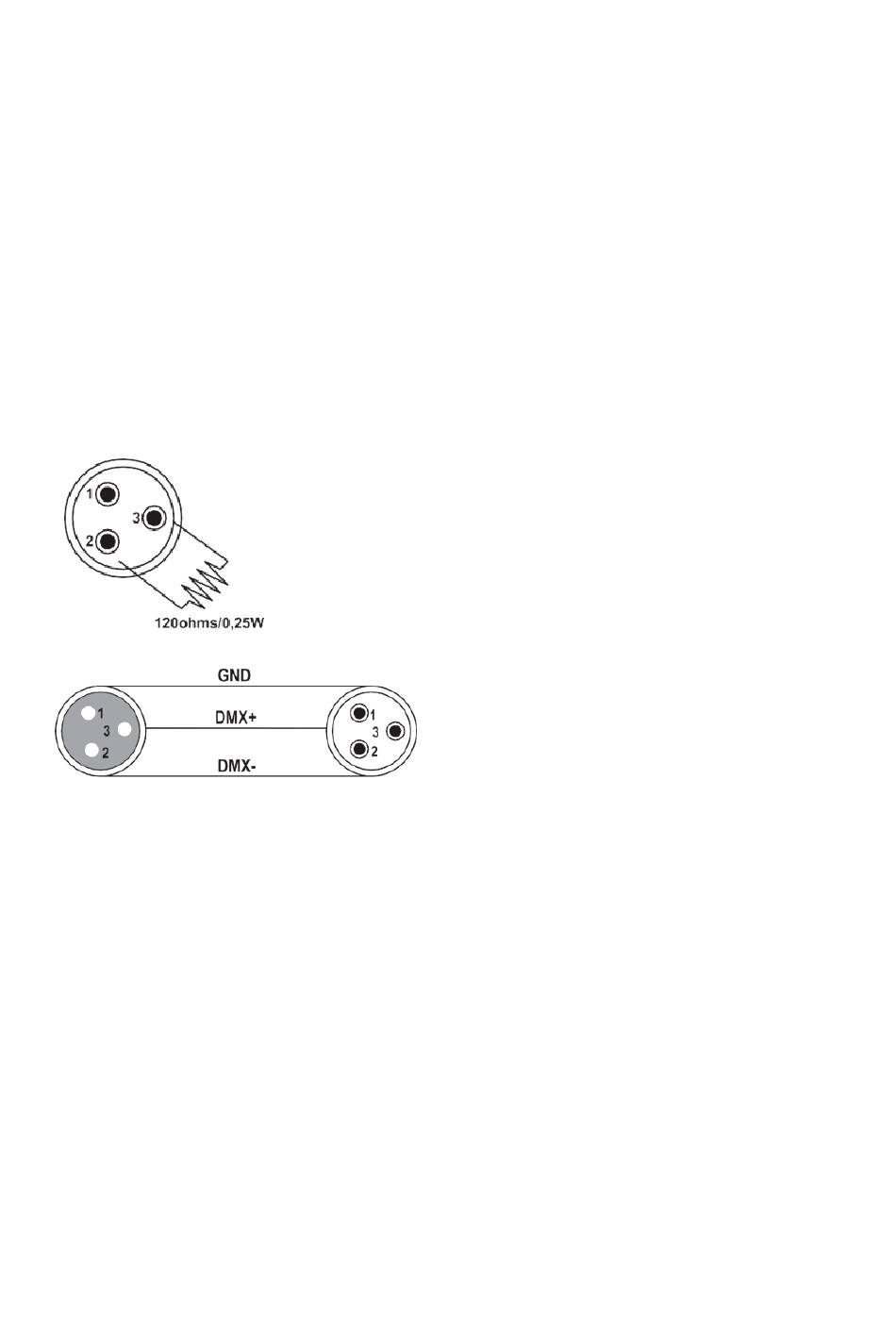

Pinbelegung des DMX-Anschlusses:
Pin1 = Masse / Pin2 = (-) / Pin3 = (+).
Verbinden Sie niemals die Masseleitung GND mit der
Gehäusemasse der Nebelmaschine, da es ansonsten zu
Störungen in der Signalübertragung verursacht durch Mas-
seschleifen kommen kann.
