Endress+Hauser Turbimax CUS52D Technische Information Seite 5

Turbimax CUS52D
Endress+Hauser

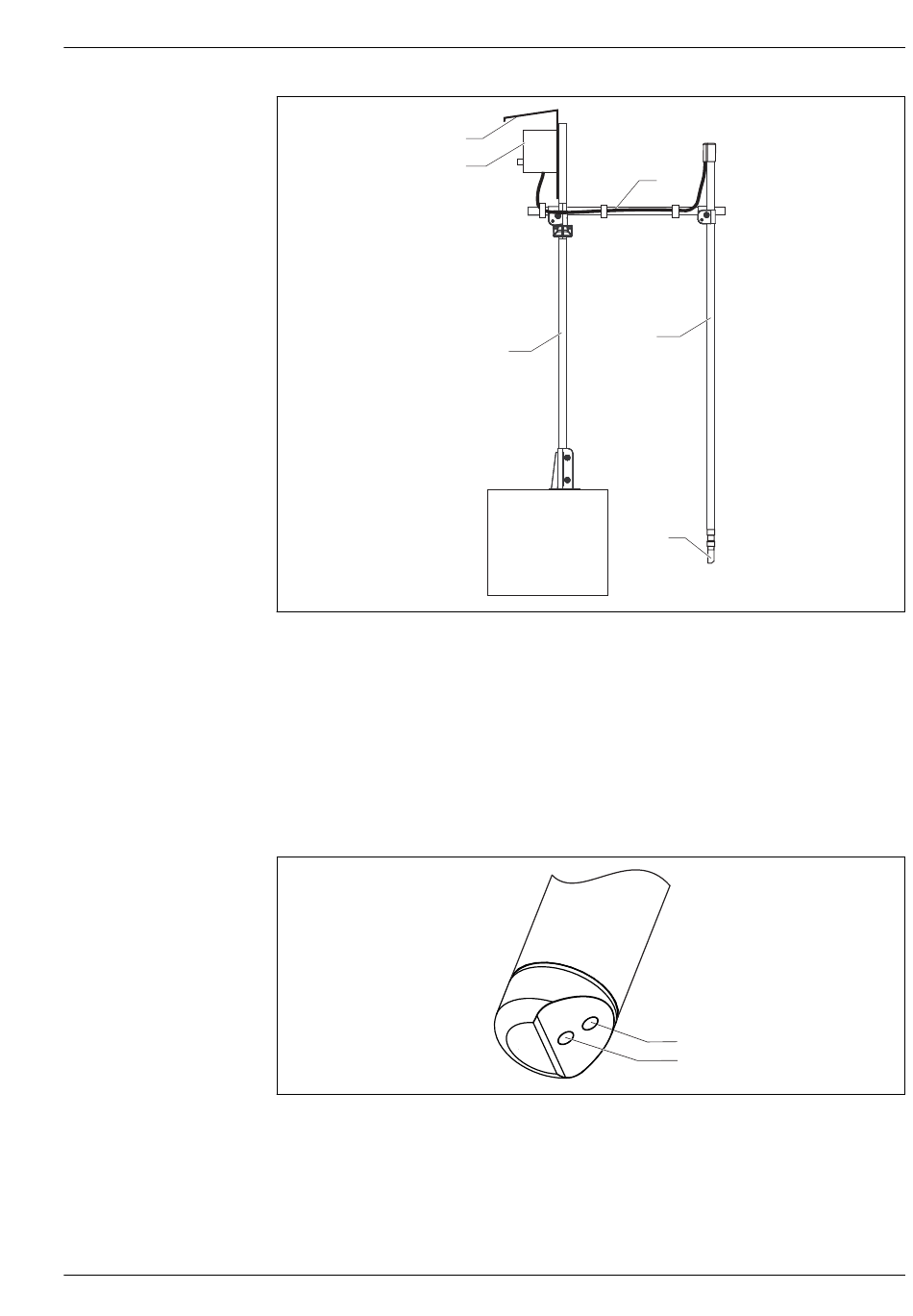

 3 Beispiel Messeinrichtung mit Eintaucharmatur
1 Halterung Flexdip CYH112
2 Mehrkanal-Messumformer Liquiline CM44x
3 Wetterschutzdach
4 Armatur Flexdip CYA112
5 Trübungssensor Turbimax CUS52D
Diese Einbauart eignet sich besonders bei starker oder turbulenter Strömung bei > 0,5 m/s (1,6 ft/s)
in Becken oder Gerinnen.
Sensoraufbau
 4 Anordnung von Lichtquelle und Lichtempfänger
1 Lichtempfänger
2 Lichtquelle
Festkörperstandard
Mit dem Festkörperstandard kann die Funktionsfähigkeit des Sensors überprüft werden.
3
2
1
1
4
5
1
2
A0030696
A0030692
5
