SystemAir Topvex FC04 EL Installationsanleitung Seite 6

C
60

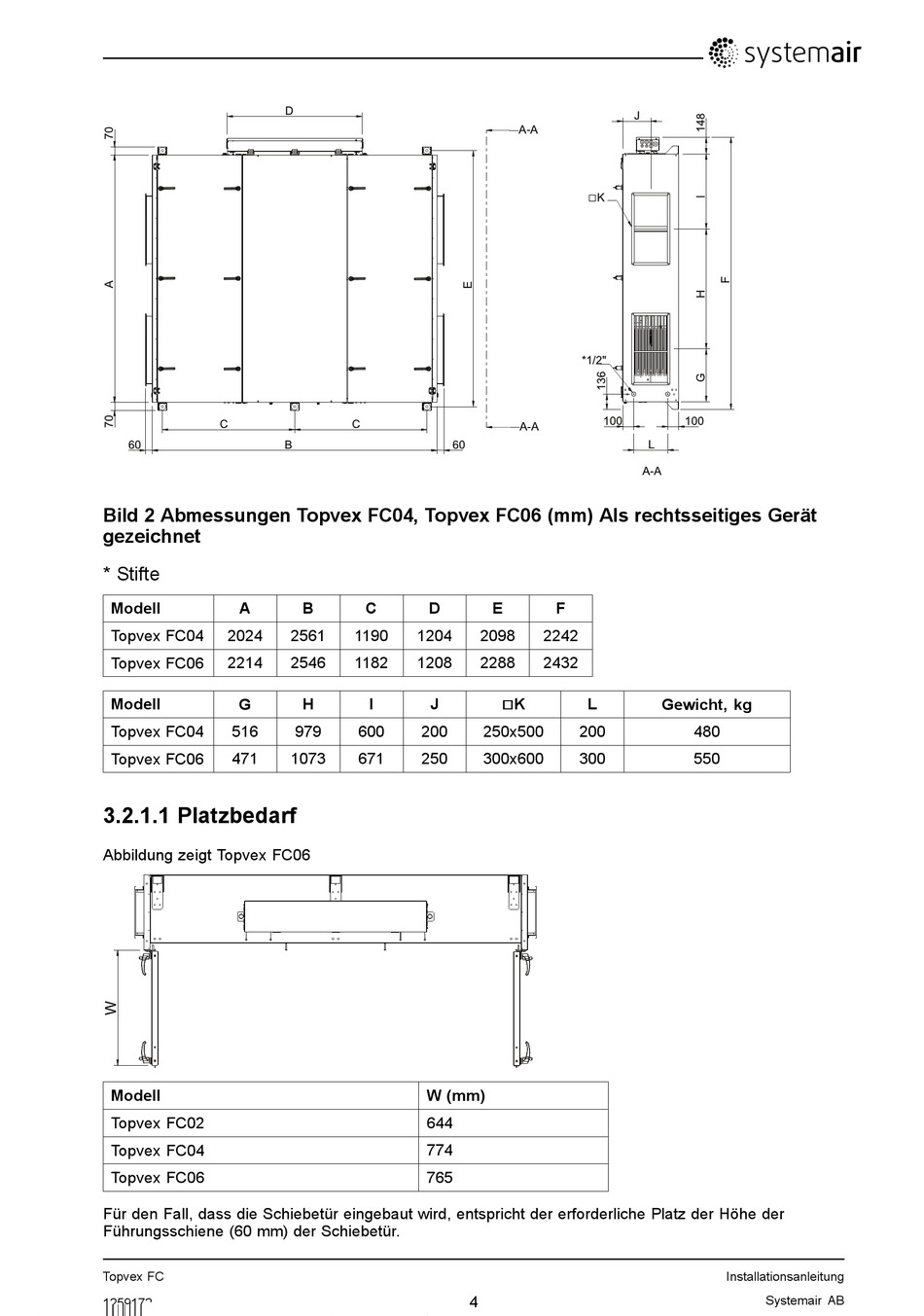

Bild 2 Abmessungen Topvex FC04, Topvex FC06 (mm) Als rechtsseitiges Gerät
gezeichnet
* Stifte
Modell A
Topvex FC04 2024
Topvex FC06 2214
Modell G
Topvex FC04 516
Topvex FC06 471
3.2.1.1 Platzbedarf
Abbildung zeigt Topvex FC06
Modell
Topvex FC02
Topvex FC04
Topvex FC06
Für den Fall, dass die Schiebetür eingebaut wird, entspricht der erforderliche Platz der Höhe der
Führungsschiene (60 mm) der Schiebetür.
Topvex FC
1259172
D
C
B 60
B C D
2561 1190 1204
2546 1182 1208
H I J
979 600 200
1073 671 250
W (mm)
644
774
765
J
A-A
K
*1/2"
100
A-A
A-A
E F
2098 2242
2288 2432
□ □ □ K
L
250x500 200
300x600 300
4
100
L
Gewicht, kg
480
550
Installationsanleitung
Systemair AB
