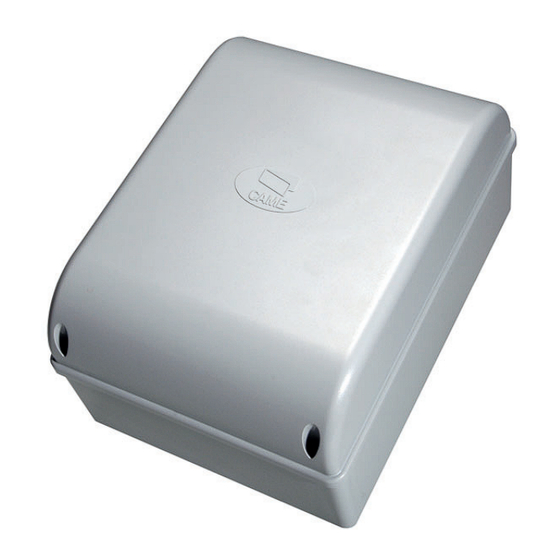

CAME 002ZA3P Montageanleitung
Steuerung für 230v antriebe
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für CAME 002ZA3P
Inhaltszusammenfassung für CAME 002ZA3P
- Seite 1 Steuerung FA01883-DE für 230V Antriebe ZA3P DE Deutsch MONTAGEANLEITUNG...
-
Seite 2: Dieanleitung Genau Befolgen, Eine Unsachgemäße
Arbeiten von erfahrenen Fachleuten durchgeführt werden. • Das Gerät ist ausschließlich für den Zweck zu verwenden, für den es entwickelt wurde. Andere Verwendungszwecke sind gefährlich. Die CAME S.p.A. haftet nicht für durch ungeei- gnete, unsachgemäße bzw. fehlerhafte Verwendung verursachte Schäden • Vor der Montage des Antriebs überprüfen, ob das anzutreibende Teil in gutem mechanischem... - Seite 3 Kundendienst unter https://www.came.com/global/en/contact-us oder unter der auf der Website angegebenen Telefonnummer kontaktieren. Das Herstellungsdatum ist in der auf dem Typenschild aufgedruckten Produktionscharge angegeben. Bitte kontaktieren Sie uns bei Bedarf unter https://www.came.com/global/ en/contact-us. Die Allgemeinen Geschäftsbedingungen sind in den offiziellen Preislisten von Came enthalten.
-
Seite 4: Technische Daten
ZEICHENERKLÄRUNG Dieses Zeichen steht vor Abschnitten, die sorgfältig durchzulesen sind. Dieses Zeichen steht für sicherheitsrelevante Abschnitte. Dieses Zeichen steht für benutzerrelevante Abschnitte. Sofern nicht anders angegeben, sind alle Maßangaben in Millimetern. BESCHREIBUNG Multifunktionssteuerung für Drehtore mit Steuerung der - - Auf-/Zulauf im Totmannbetrieb; Endschalter und Einstellung der Langsamlaufgeschwindigkeit. -
Seite 5: Beschreibung Der Bestandteile
Beschreibung der Bestandteile Anschlussklemmleisten Trimmer fürdie Zeiteinstellung Sicherung Motorsteuerung Funktionsschalter SicherungBefehlsgeräte Steckplatz AF-Funksteckmodul Sicherung Zusatzgeräte Strom-LED 24 V Sicherung Elektroschloss Trafo Programmier-LED Kondensatoren* Tasten - Funkcodeeinspeicherung ⑬ ⑫ 12 24 ⑧ 0 12 24 ③ ⑨ ⑥ ⑦ ④ ② ⑪... -
Seite 6: Kabeltypen Und Mindeststärken
Kabeltypen und Mindeststärken Kabellänge Anschluss < 20 m 20 < 30 m Spannungsversorgung Steuerung 3G x 1,5 mm 3G x 2,5 mm Spannungsversorgung Motor 4G x 1,5 mm 4G x 2,5 mm Warngeräte 2 x 0,5 mm2 Befehlsgeräte 2 x 0,5 mm2 Sicherheitsgeräte (Lichtschranken) 2 x 0,5 mm2 ... -
Seite 7: Spannungsversorgung
fl aufverzögerung. Zulaufverzögerung. Endschalterkontakte (NC) Standardaufl aufmöglichkeiten der Antriebe von Came. Bei einfl ügeligen Toren den Motor an W X Y (M2) anschließen ohne zu berücksichtigen ob er rechts- oder linksseitig montiert ist (bei FROG im Bedarfsfall die Anschlüsse X und Y umkehren). -
Seite 8: Warn- Und Beleuchtungslampen
Warn- und Beleuchtungslampen Tor-auf Leuchtanzeige. - Zeigt an, dass das Tor off en ist und geht aus, wenn das Tor geschlossen ist. Torwarnleuchte. - Blinktwährend dem Auf- und Zulauf des Tores. ONTAKTBELASTBARKEIT 230 V - max. 25 W Orientierungsleuchte. E_E3 230V - 60W max. - Seite 9 Sicherheitsgeräte Delta Dir/DeltaS <- C1 -> Anschluss für Wiederaufl auf bei Zulauf (NC-Kontakt). - Mit Sicherheitsgeräten, wie Lichtschranken, Sicherheitsleisten und anderen Vorrichtungen. Im Zulauf bewirkt der Kontakt die Laufreversierung bis das Tor vollständig geöffnet ist. Bei Nichtverwendung 2-C1 überbrücken <- CX -> Dip 8 OFF - Dip 2 OFF (Schalter Dip 8 OFF - Dip 2ON (Schalter Wiederzulauf bei Auflauf (NC-Kontakt).
-
Seite 10: Einstellung Der Langsamlaufgeschwindigkeit
Funktionswahl Funktionsschalter 1 ON Autozulauf eingeschaltet (1 OFF-ausgeschaltet); 2 ON “Auf-Stopp-Zu-Stopp” über Taster (2-7) und Handsender (bei eingestecktem AF-Funkmodul) eingeschaltet; 2 OFF “Auf-Zu”über Taster (2-7) und Handsender (bei eingestecktem AF-Funkmodul) eingeschaltet;3 ON "Nur Aufl auf" über Handsender (bei eingestecktem AF- Funkmodul) eingeschaltet (3 OFF-ausgeschaltet);... -
Seite 11: Antenne Und Af-Funksteckmodul
AKTIVIERUNG DES FUNKBETRIEBS Antenne und AF-Funksteckmodul Das Antennenkabel RG58 andie entsprechenden Klemmen anschließen. FC1 FA2 FC2 Funksteckmodul NACH UNTERBRECHUNG DER STROMZUFUHRin die Leiterplatte stecken. N.B.: die Steuereinheit erkennt das Funksteckmodul nur, wenn sie mit Strom versorgt wird. 2 C1 CX B1 B2 Eventueller Anschluss eines zweiten Antriebs, kann über den zweiten Kanal des Funk-Kreislaufs (NO- Kontakt) eingeschaltet werden. - Seite 12 Fachbetrieben entsorgt werden. NICHT INDIE UMWELT GELANGEN LASSEN! BEZUGSNORMEN Die CAME SPA bestätigt, dass dieses Produkt den in der Konformitätserklärung genannten und derzeit gültigen Richtlinien entspricht. Der Inhalt der Anleitung kann jederzeit ohne Vorankündigung geändert werden.
