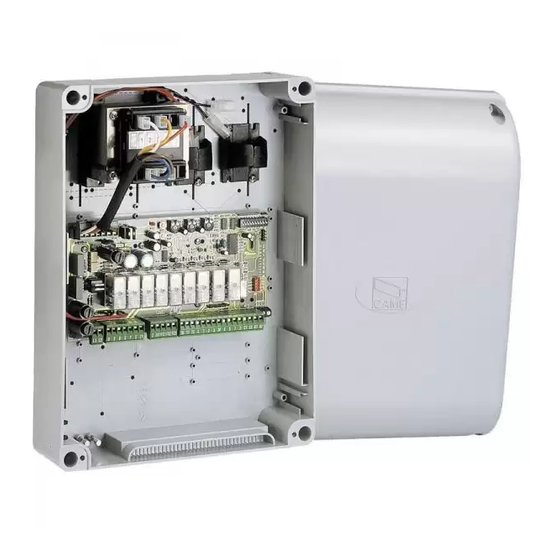

CAME ZA3P Montageanleitung

CAME ZA3P Montageanleitung

Steuerung für 230v antriebe
Vorschau ausblenden Andere Handbücher für ZA3P:

Werbung

Steuerung
FA01079-DE
für 230V Antriebe
ZA3P
DE Deutsch
MONTAGEANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für CAME ZA3P

  • Seite 1 Steuerung FA01079-DE für 230V Antriebe ZA3P DE Deutsch MONTAGEANLEITUNG...
  • Seite 2 Arbeiten von erfahrenen Fachleuten durchgeführt werden. • Das Gerät ist ausschließlich für den Zweck zu verwenden, für den es entwickelt wurde. Andere Verwendungszwecke sind gefährlich. Die CAME S.p.A. haftet nicht für durch ungeei- gnete, unsachgemäße bzw. fehlerhafte Verwendung verursachte Schäden • Vor der Montage des Antriebs überprüfen, ob das anzutreibende Teil in gutem mechanischem...
  • Seite 3 Teil mit einem Schlüssel betätigt werden soll (z.B. Codeschloss, Schlüsseltaster, Tran- sponderleser usw.), müssen alle Befehlsgeräte mit Totmannbedienung in mindestens 1,5 m Höhe und an einer für Unbefugte nicht zugänglichen Stelle montiert werden. • Der Hersteller haftet nicht bei Verwendung von nicht originalen Zusatzteilen. In diesem Fall erlischt die Garantie.
  • Seite 4: Technische Daten

    - Steuerung derEndschalter: Folgende Betriebsweisen können festgelegtwerden: - Auf / Zu Verwendungszweck Modell Antrieb ZA3P ATI - FAST - FERNI - FROG - KRONO Sämtliche von den in der Montageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind unzulässig. Technische Daten Tabelle Schmelzsicherungen...
  • Seite 5: Beschreibung Der Bestandteile

    Beschreibung der Bestandteile Anschlussklemmleisten Trimmer fürdie Zeiteinstellung Sicherung Motorsteuerung Funktionsschalter SicherungBefehlsgeräte Steckplatz AF-Funksteckmodul Sicherung Zusatzgeräte Strom-LED 24 V Sicherung Elektroschloss Trafo Programmier-LED Kondensatoren* Tasten - Funkcodeeinspeicherung ⑬ ⑫ 12 24 ⑧ 0 12 24 ③ ⑨ ⑥ ⑦ ④ ② ⑪...
  • Seite 6: Kabeltypen Und Mindeststärken

    Kabeltypen und Mindeststärken Kabellänge Anschluss < 20 m 20 < 30 m Spannungsversorgung Steuerung 3G x 1,5 mm 3G x 2,5 mm Spannungsversorgung Motor 4G x 1,5 mm 4G x 2,5 mm Warngeräte 2 x 0,5 mm2 Befehlsgeräte 2 x 0,5 mm2 Sicherheitsgeräte (Lichtschranken) 2 x 0,5 mm2 Bei Spannungsversorgung mit 230 V und Einsatz im Freien Kabel des Typs H05RN-F, die der 60245...
  • Seite 7: Elektrische Anschlüsse Und Programmierung

    fl aufverzögerung. Zulaufverzögerung. Endschalterkontakte (NC) Standardaufl aufmöglichkeiten der Antriebe von Came. Bei einfl ügeligen Toren den Motor an W X Y (M2) anschließen ohne zu berücksichtigen ob er rechts- oder linksseitig montiert ist (bei FROG im Bedarfsfall die Anschlüsse X und Y umkehren).
  • Seite 8: Warn- Und Beleuchtungslampen

    Warn- und Beleuchtungslampen Tor-auf Leuchtanzeige. - Zeigt an, dass das Tor off en ist und geht aus, wenn das Tor geschlossen ist. Torwarnleuchte. - Blinktwährend dem Auf- und Zulauf des Tores. ONTAKTBELASTBARKEIT 230 V - max. 25 W Orientierungsleuchte. E_E3 230V - 60W max.
  • Seite 9: Sicherheitsgeräte

    Sicherheitsgeräte Delta Dir/DeltaS <- C1 -> Anschluss für Wiederaufl auf bei Zulauf (NC-Kontakt). - Mit Sicherheitsgeräten, wie Lichtschranken, Sicherheitsleisten und anderen Vorrichtungen. Im Zulauf bewirkt der Kontakt die Laufreversierung bis das Tor vollständig geöffnet ist. Bei Nichtverwendung 2-C1 überbrücken <- CX -> Dip 8 OFF - Dip 2 OFF (Schalter Dip 8 OFF - Dip 2ON (Schalter Wiederzulauf bei Auflauf (NC-Kontakt).
  • Seite 10: Einstellung Der Langsamlaufgeschwindigkeit

    Funktionswahl Funktionsschalter 1 ON Autozulauf eingeschaltet (1 OFF-ausgeschaltet); 2 ON “Auf-Stopp-Zu-Stopp” über Taster (2-7) und Handsender (bei eingestecktem AF-Funkmodul) eingeschaltet; 2 OFF “Auf-Zu”über Taster (2-7) und Handsender (bei eingestecktem AF-Funkmodul) eingeschaltet;3 ON "Nur Aufl auf" über Handsender (bei eingestecktem AF- Funkmodul) eingeschaltet (3 OFF-ausgeschaltet);...
  • Seite 11: Aktivierung Des Funkbetriebs

    AKTIVIERUNG DES FUNKBETRIEBS Antenne und AF-Funksteckmodul Das Antennenkabel RG58 andie entsprechenden Klemmen anschließen. FC1 FA2 FC2 Funksteckmodul NACH UNTERBRECHUNG DER STROMZUFUHRin die Leiterplatte stecken. N.B.: die Steuereinheit erkennt das Funksteckmodul nur, wenn sie mit Strom versorgt wird. 2 C1 CX B1 B2 Eventueller Anschluss eines zweiten Antriebs, kann über den zweiten Kanal des Funk-Kreislaufs (NO- Kontakt) eingeschaltet werden.
  • Seite 12: Abbau Und Entsorgung

    Fachbetrieben entsorgt werden. NICHT INDIE UMWELT GELANGEN LASSEN! BEZUGSNORMEN Die CAME SPA bestätigt, dass dieses Produkt den in der Konformitätserklärung genannten und derzeit gültigen Richtlinien entspricht. Der Inhalt der Anleitung kann jederzeit ohne Vorankündigung geändert werden.
