Steuereinheit für 24 v getriebemotoren (48 Seiten)
Inhaltszusammenfassung für CAME ZL56A
Seite 1

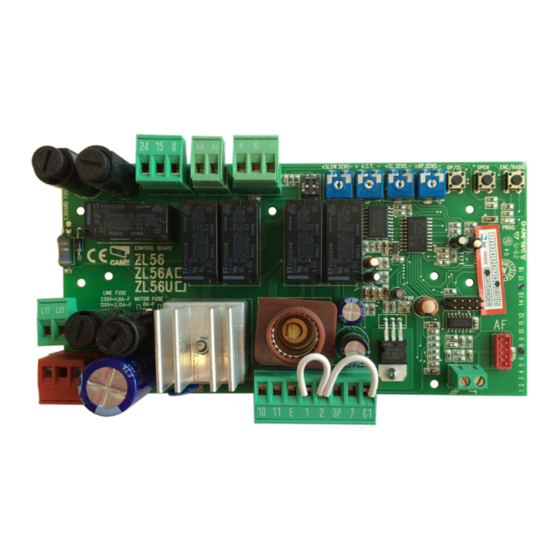

SCHEDA ELETTRONICA CONTROL BOARD CARTE ELECTRONIQUE STEUER PLATINE TARJETA ELECTRONICA ELEKTRONISCHE PRINTKAART ZL56A Italiano English Français Deutch Español Nederlands...
Seite 2
Dip-switch Trimmers OP/CL OPEN ENC/RADIO Antenne...
Warnleuchte (Kontakt: 24V – 25W max.) Öffnungs- und Schließvorrichtungen (Kontakt N.O.). 10-E Encoder Anschluss Antenne Anschluss + E - 24V d.c. motor Sämtliche in der Installationsanleitung aufgeführten Daten und Informationen können jederzeit und ohne Vorankündigung von CAME cancelli automatici s.p.a verändert werden.
Seite 4
1 ON - Einstellung der Endläufe im Auf- und Zulauf und Abspeicherung des verlangsamten Starts bei Aufl auf wird aktiviert. 2 ON - Einstellung des Teilaufl aufs und Abspeicherung des Soft-Stops bei Zulauf wird aktiviert. Sämtliche in der Installationsanleitung aufgeführten Daten und Informationen können jederzeit und ohne Vorankündigung von CAME cancelli automatici s.p.a verändert werden.
Seite 5
Dip-Schalter 1 und 2 auf ON stellen (Signaldiode beginnt zu blinken), Taster ENC/RADIO 5 Sek. lang drücken (Signaldiode blinkt schnell und bleibt an, um den erfolgreich abgeschlossenen Löschvorgang anzuzeigen). Dip-Schalter wieder auf OFF stellen. Sämtliche in der Installationsanleitung aufgeführten Daten und Informationen können jederzeit und ohne Vorankündigung von CAME cancelli automatici s.p.a verändert werden.
Seite 6
Zum Schluss den Dip Nr. 1 auf OFF stellen. TEST Mit Hilfe des Tasters AP/CH das Tor öffnen und schließen, um die Programmierung zu überprüfen. Sämtliche in der Installationsanleitung aufgeführten Daten und Informationen können jederzeit und ohne Vorankündigung von CAME cancelli automatici s.p.a verändert werden.
Seite 7
Anschließend Taster ENC/RADIO drücken, bis die Signaldiode an bleibt (Programmierung ist erfolgreich abgeschlossen worden). Dip-Schalter 2 wieder auf OFF stellen. Sämtliche in der Installationsanleitung aufgeführten Daten und Informationen können jederzeit und ohne Vorankündigung von CAME cancelli automatici s.p.a verändert werden.
EN 60335-1 EN 13241-1 EN 61000-6-2 EN 61000-6-3 Code zur Anforderung einer dem Original entsprechenden Kopie: DDF L DE Z003 Sämtliche in der Installationsanleitung aufgeführten Daten und Informationen können jederzeit und ohne Vorankündigung von CAME cancelli automatici s.p.a verändert werden.
