CAN-Bus und Infrarot- Schnittstelle IR-CAN

Die IR-CAN-Schnittstelle (Infrarot-CAN) stellt einen einfachen Weg zum
Funktionsdatentransfer dar. Sie ist im Regler UVR1611 den beiden Tasten unterlegt und
befindet sich im Bootloader auf der Gehäuseunterseite. Während des Datentransfers muss
der Bootloader in der richtigen Position am Regler aufliegen: Bootloader - Oberkante =
Reglerdisplay - Unterkante, die seitliche Position des Displays ist am Bootloader
gekennzeichnet.
Für einen Transfer der Funktionsdaten muss die Regelung über das Menü Datenverwaltung
entsprechend vorbereitet werden. Dies ist nur im Expertenmodus erlaubt. Durch Bestätigung
der Frage "Upload bzw. Download wirklich starten?" schaltet der Regler auf Datentransfer.
Danach wird der Bootloader in der richtigen Position (auf Displayunterkante und zwischen
den Markierungen) auf den Regler aufgelegt. Der Datentransfer wird - so wie auch über das
CAN- Kabel - durch Drücken der Starttaste am Bootloader ausgelöst. Während des Transfers
blinkt die grüne LED. Die Übertragung von Funktionsdaten dauert etwa 15 Sekunden.
Da das Einspielen eines Betriebssystems etwa 5 Minuten dauert, sollte dazu
ausschließlich die CAN-Bus - Kabelverbindung verwendet werden. Nach einer
Unterbrechung beim Einspielen des Betriebssystems ist eine erneute Übertragung nur mehr
mittels Kabelverbindung möglich!
Der CAN-Bus bietet durch die Ethernet-Schnittstelle neben dem Datentransfer auch die
Möglichkeit mittels Browser direkt vom PC auf die Geräte im CAN-Netzwerk zuzugreifen.
Beim Anstecken des CAN-Kabels leuchten kurz beide LED auf und nach ca. 20 Sekunden
signalisiert ein Leuchten der grünen LED die Betriebsbereitschaft des BL-NET am CAN-Bus.

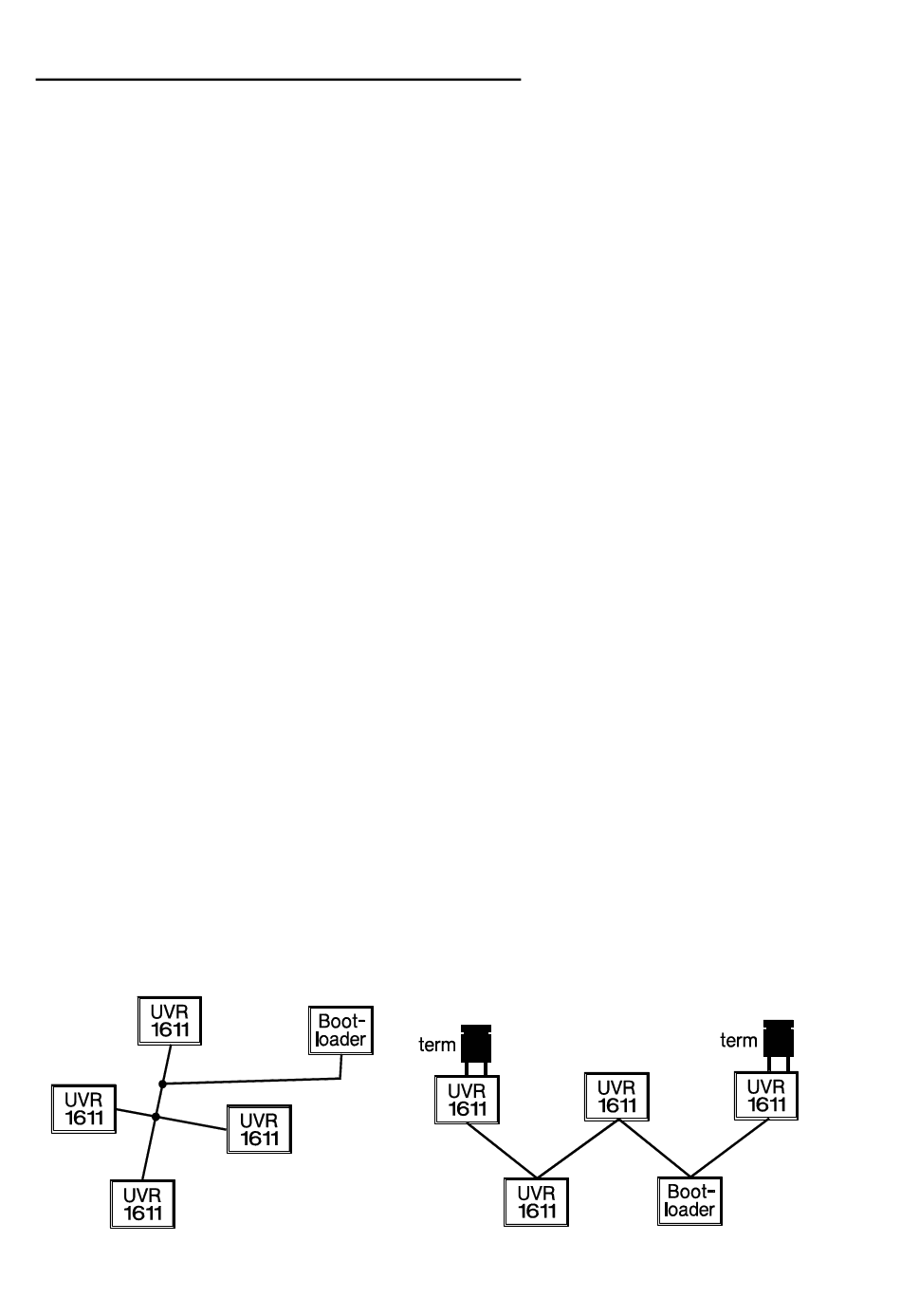

Bei der Verwendung des CAN-Busses zur Verbindung mehrerer Geräte und einer gesamten
Leitungslänge über 5 m ist der korrekte Abschluss des Busses wichtig. Abschlüsse muss
das Netzwerk an den Leitungsenden erhalten. Dazu besitzt jeder Regler auf der Unterseite
und auch der Bootloader eine entsprechende Steckbrücke (term). Ein CAN- Bus darf niemals
sternförmig von einem Knoten (Klemme) zu mehreren Geräten auseinander laufend
aufgebaut werden. Der richtige Aufbau besteht aus einer Strangleitung vom ersten Gerät (mit
Abschluss) zum zweiten und weiter zum dritten usw. Der letzte Busanschluss erhält wieder
die Abschlussbrücke.
Zusätzliche Informationen zum korrekten Aufbau eines CAN-Bus Netzwerkes (z.B.:
Kabelwahl, ...) sind dem Handbuch der Regelung UVR1611 zu entnehmen.
Falsch Richtig
