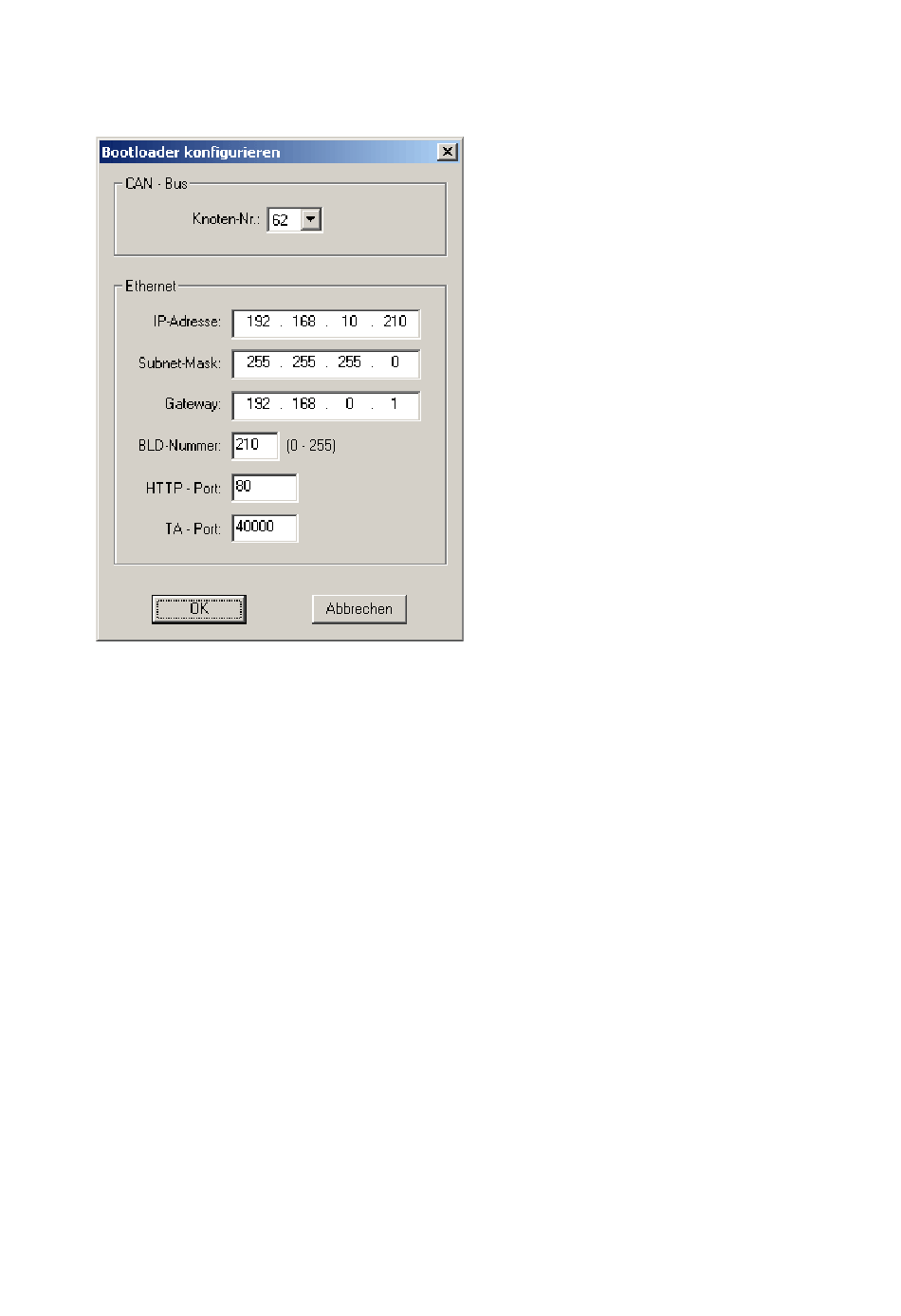

9. Die Konfiguration der Ethernet-Schnittstelle des BL-NET erfolgt im
im „SETUP" unter „Bootloader konfigurieren" und in
unter (Datei → Modul → Bootloader konfigurieren) zu finden:
IP- Adresse:
Subnet- Mask:
Gateway:
BLD- Nummer:
HTTP-Port
TA- Port:
Mit „OK" werden die Einstellungen in den Bootloader übertragen und dieser startet mit
geänderter Konfiguration (IP-Adresse, etc.) neu.
10. Da der Bootloader nun korrekt für das Netzwerk konfiguriert ist, kann er in das Netz-
werk integriert werden. Es ist dabei zu beachten, dass die Ethernet-Schnittstelle des
BL-NET nur bei vorhandener CAN-Bus Verbindung aktiviert ist!
Dem BL-NET wird die mit „ping" ermittelte, freie IP-Adresse
zugewiesen.
Die Subnetzmaske des Netzwerks, welche mit „ipconfig" ermittelt
wurde.
Der Gateway wird zur Zeit nicht verwendet.
Sind mehrere Bootloader mit dem LAN-Netzwerk verbunden,
muss jedem Bootloader eine andere BLD-Nummer zugewiesen
werden!
Der Port über den mittels Browser auf den Bootloader
zugegriffen werden kann, ist frei einstellbar (Standard ist Port 80)
Über diesen Port läuft die Kommunikation von
mit dem BL-NET. Es wird empfohlen, den Port
Memory Manager
auf Werkseinstellung 40000 zu belassen.
Memory Manager
ist diese Eingabemaske
Winsol
Winsol
und
31
