CAN-Netzwerk
Im Menü "CAN-Netzwerk" werden alle aktiven Geräte (Knoten) angezeigt, die über den CAN-
Bus mit dem Bootloader verbunden sind. Durch die Wahl eines Knotens wird über den Befehl
"Menüseite laden" ein direkter Zugriff auf dessen Menüseiten möglich.
Menüseite UVR1611
Die im Browser angezeigten Seiten der Regelung werden vom Bootloader jeweils direkt von
der Regelung geladen und in HTML übersetzt. Daher kann es bei größeren Seiten zu Lade-
zeiten von mehreren Sekunden kommen!

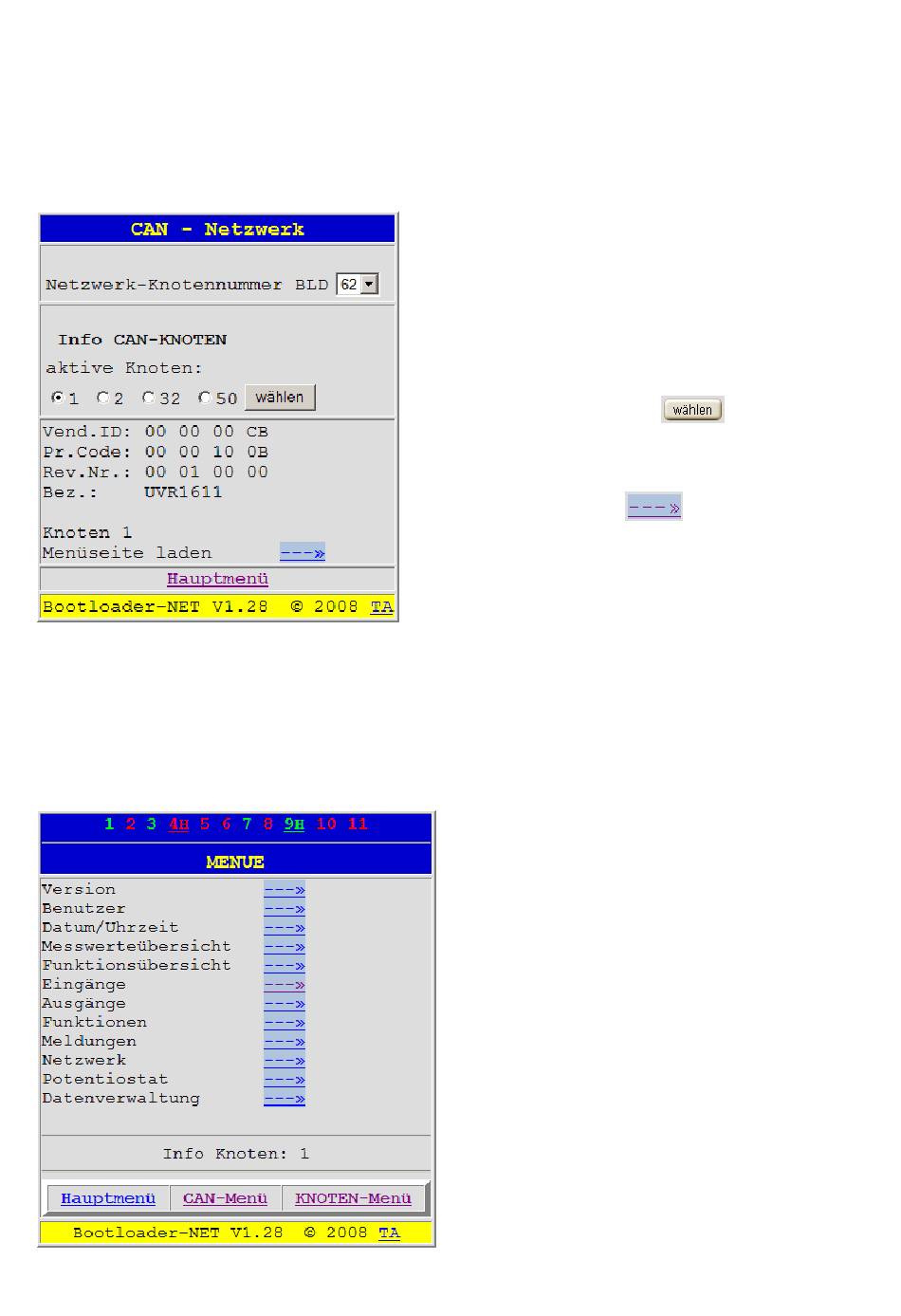

Laut Abbildung ist der Bootloader als Knoten 62
im CAN-Netzwerk angemeldet.
Knoten 1, 2, 32 und 50 sind auch im Netzwerk
aktiv.
Der Knoten 1 ist ausgewählt, und ist in diesem
Fall eine UVR1611.
Auswählen: Den gewünschten aktiven Knoten
wählen und den Button
Mit dem Linkbutton
laden" wird auf den Knoten zugegriffen.
Dadurch erscheint die Menüseite des Gerätes.
Die oberste Zeile stellt wie vom Regler her
bekannt den Status der Ausgänge dar.
Grün: Ausgang ein
Rot: Ausgang aus
H bedeutet Handbetrieb.
Durch Anklicken der Linksymbole kann weiter
navigiert werden.
Mit diesen Buttons ist ein direktes Anwählen
der wichtigsten Untermenüs möglich.
anklicken.
„Menüseite
37
