Datenverwaltung BL-NET
Der Bootloader BL-NET bietet die Möglichkeit mittels Browser über Ethernet den Transfer von
Funktionsdaten bzw. Betriebssystem mit den Geräten im CAN-Netzwerk (UVR1611, CAN-
Monitor und CAN-I/O Modul) durchzuführen. Ein zusätzliches Vorbereiten der Geräte für den
Datentransfer ist in diesem Fall nicht notwendig.

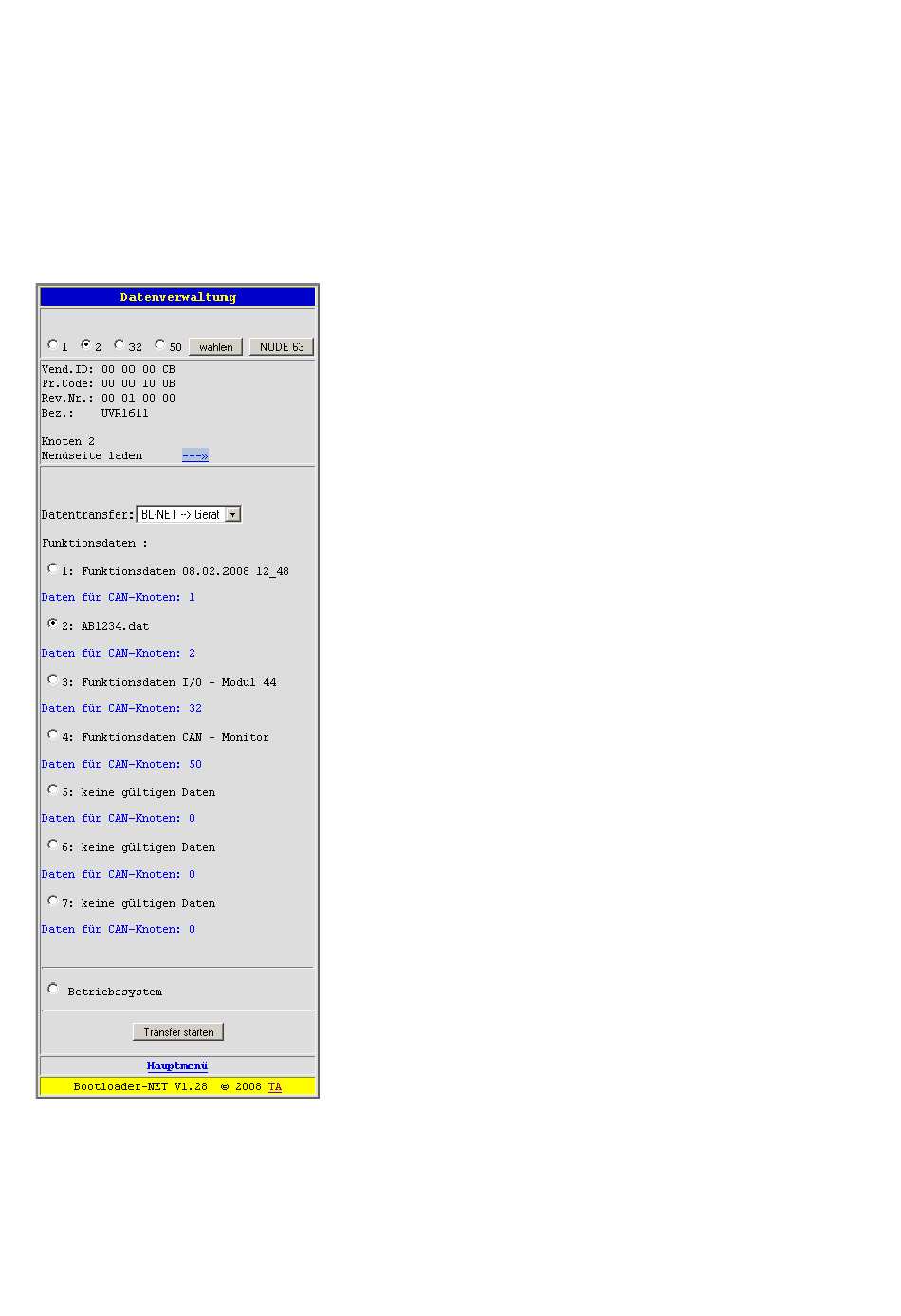

Seite im Browser:
Wenn der Transfer beendet ist, wird der Status der Übertragung im Browser automatisch
angezeigt („erfolgreich" oder „nicht erfolgreich", Funktionsdaten benötigen ca. 45s und Be-
triebssysteme ca. 2min 40s Übertragungszeit).
Es ist zu beachten, dass nach dem Transfer der Regler einen Neustart durchführt und daher
der Knoten erst nach ca. 20 Sekunden am BL-NET wieder sichtbar ist!
Ablauf der Auswahl:
Auswahl des Knotens, mit dem der Datentransfer
stattfinden soll (NODE 63 ist für einen erneuten
Start notwendig, wenn ein Betriebssystemupdate
abgebrochen wurde!)
Transferrichtung der Funktionsdaten wählen
Speicherstelle der Funktionsdaten oder Betriebssys-
tem wählen (Nach der Speicherstellennummer wird
der Name der Daten angezeigt; zusätzlich ist in der
nächsten Zeile der Knoten aus den gespeicherten
Funktionsdaten angegeben)
Transfer starten
39
