Hardware / Allgemeines

Spannungsversorgung

Eine Verbindung zwischen Regler und Bootloader über DL- oder CAN- Kabel liefert die
erforderliche Energie. Der Datenerhalt ist auch ohne Versorgung garantiert. Als Handgerät
ohne Kabelverbindung zum Regler ist ein Schacht zur Aufnahme einer handelsüblichen 9V-
Batterie vorhanden. Empfohlen werden Alkaline Typen. Sie besitzen eine geringere
Selbstentladung und die vierfache Lebensdauer herkömmlicher Batterien. Damit ist die IR-
CAN- Schnittstelle zu einem Regler und die USB- Verbindung zum PC möglich. Nach dem
Datentransfer schaltet sich das Gerät selbstständig ab. Somit ist ein jahrelanger Einsatz
gewährleistet. Für den Betrieb der Ethernet-Schnittstelle oder des GSM-Moduls ist
unbedingt die Versorgung vom CAN-Bus erforderlich.
aktive Schnittstellen
Versorgung

Datenleitung

CAN-Bus
Batterie
Wird der Bootloader als Handgerät ohne Kabelverbindung zu einer Regelung eingesetzt, ist
es ratsam den BL-NET nach erfolgtem Datentransfer vom PC zu trennen, um eine mögliche
unerwünschte Inbetriebnahme des Bootloaders durch den PC zu verhindern und damit eine
lange Lebensdauer der Batterie zu gewährleisten.

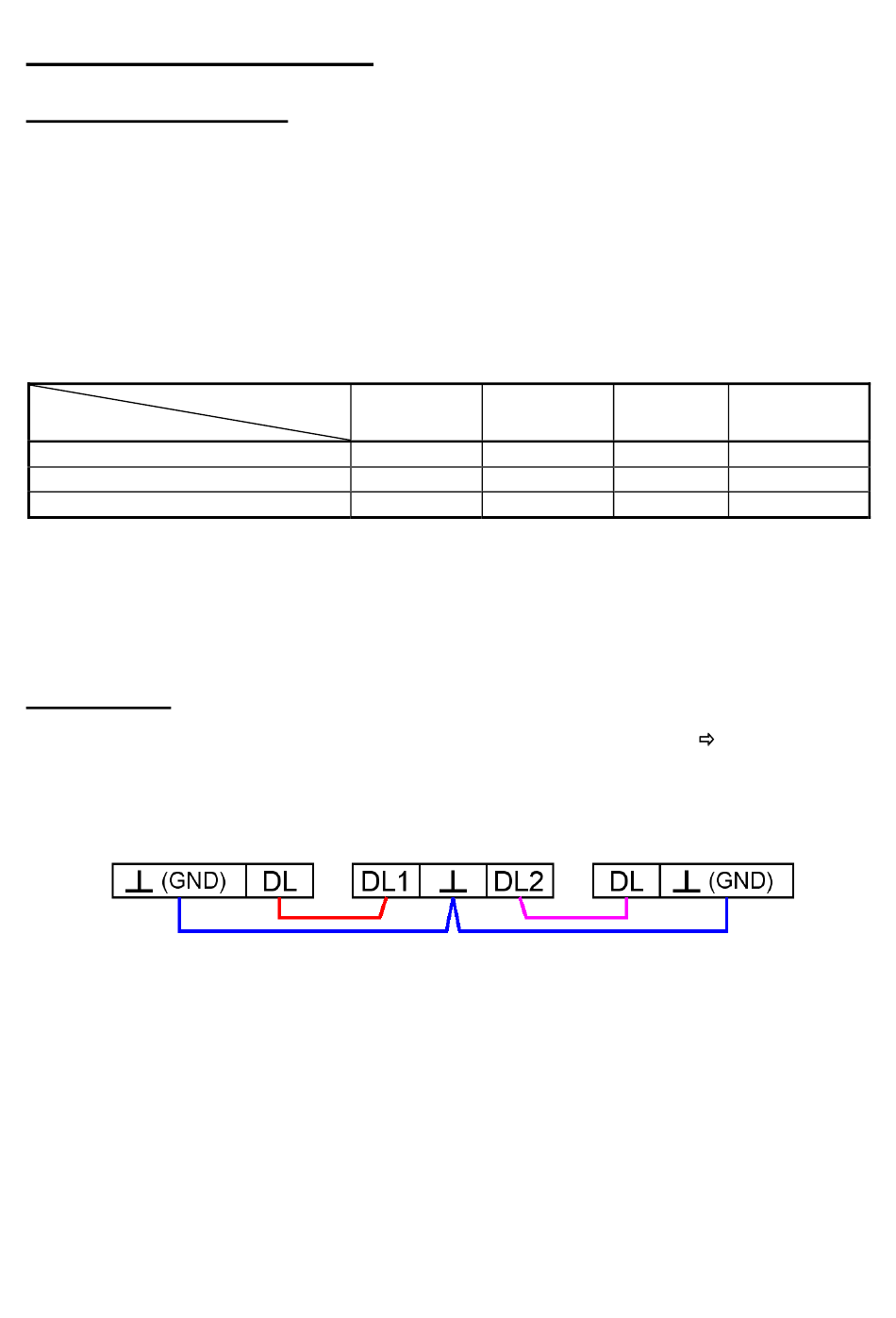

Datenleitung
Jeder UVR- Regler besitzt einen Datenausgang DL (bei EEG30, TFM66
sam mit der (Sensor-) Masse eine zweipolige Datenleitung bildet. Der BL-NET besitzt 2 DL-
Eingänge zur gleichzeitigen Messwerterfassung von bis zu zwei Reglern.
Regelung 1
Als Datenleitung kann grundsätzlich jedes beliebige Kabel mit einem Mindestquerschnitt von
0,35 mm² (z.B.: Zwillingslitze) über eine Strecke von max. 100 m verwendet werden. Wenn
zwei Regelungen mit dem Bootloader erfasst werden, müssen als Schutz vor gegenseitigen
Fehlereinstreuungen separate, geschirmte Kabel eingesetzt werden. Ebenso darf die Daten-
leitung niemals gemeinsam mit dem CAN-Bus in einem Kabel geführt werden.
Wird nur die Datenleitung am BL-NET angeschlossen, ist diese auch gleichzeitig die Strom-
versorgung für den Bootloader.
Der Bootloader signalisiert beim Anschließen der DL durch ein kurzes Aufleuchten der grünen
LED, dass ein Gerät am DL-Eingang erkannt wurde. Anzahl und Type der angeschlossenen
Regelung(en) erkennt der Bootloader selbstständig.
4
USB Ethernet
X
X X
X
BL-NET
IR-CAN Modul (GSM)
X
X
D0), der gemein-
Regelung 2
