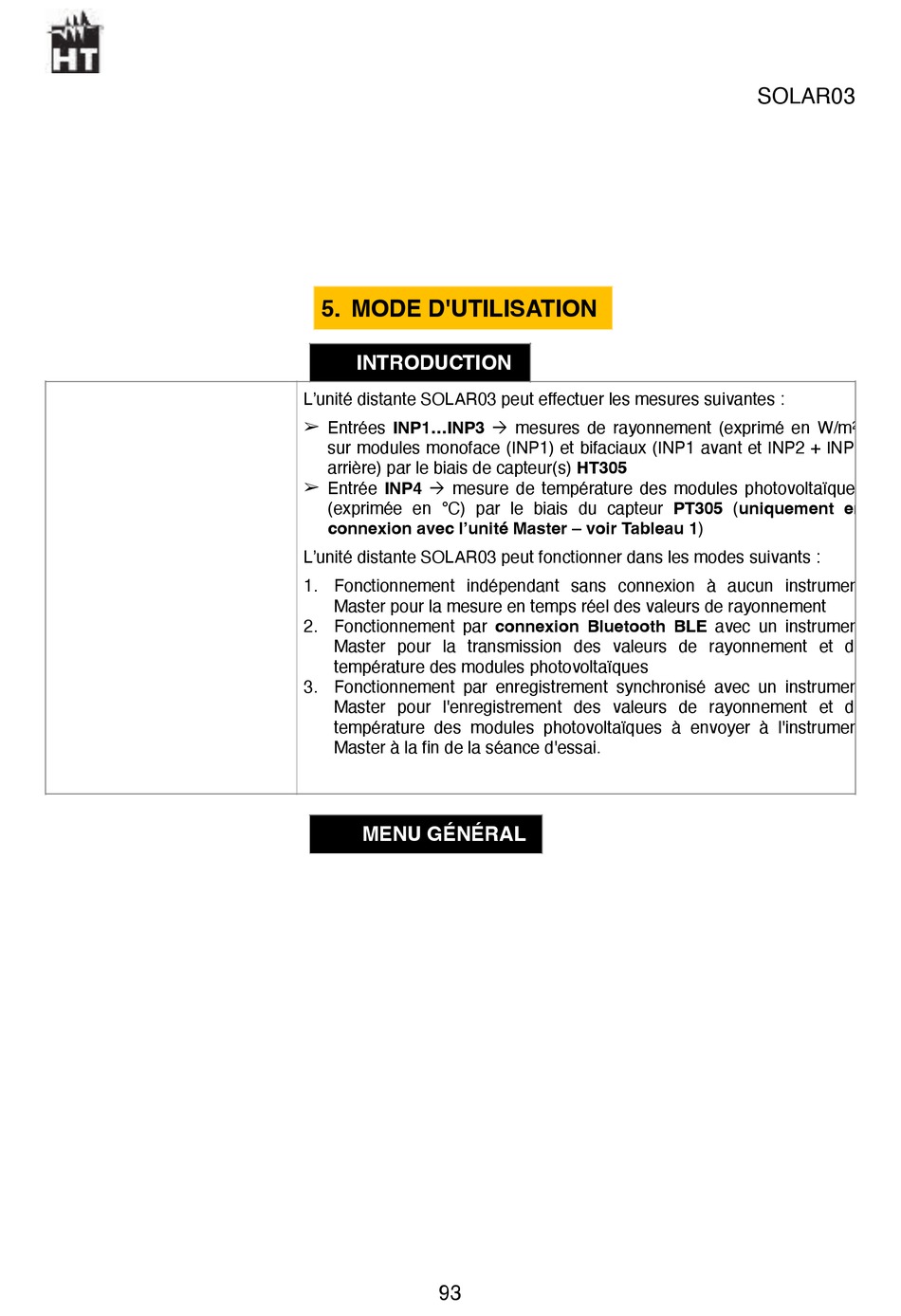

5. MODE D'UTILISATION
1. INTRODUCTION
L'unité distante SOLAR03 peut effectuer les mesures suivantes :
➢ Entrées INP1...INP3  mesures de rayonnement (exprimé en W/m
sur modules monoface (INP1) et bifaciaux (INP1 avant et INP2 + INP3
arrière) par le biais de capteur(s) HT305
➢ Entrée INP4  mesure de température des modules photovoltaïque
(exprimée en °C) par le biais du capteur PT305 (uniquement en
connexion avec l'unité Master – voir Tableau 1)
L'unité distante SOLAR03 peut fonctionner dans les modes suivants :
1. Fonctionnement indépendant sans connexion à aucun instrumen
Master pour la mesure en temps réel des valeurs de rayonnement
2. Fonctionnement par connexion Bluetooth BLE avec un instrumen
Master pour la transmission des valeurs de rayonnement et d
température des modules photovoltaïques
3. Fonctionnement par enregistrement synchronisé avec un instrumen
Master pour l'enregistrement des valeurs de rayonnement et d
température des modules photovoltaïques à envoyer à l'instrumen
Master à la fin de la séance d'essai.
2. MENU GÉNÉRAL
