2-D-Laserscanner
Produktbeschreibung
Abbildung 4.2
1
24 V Versorgung
2
I/Q2
3
Masse (GND)
4
I/Q1
MultiPort

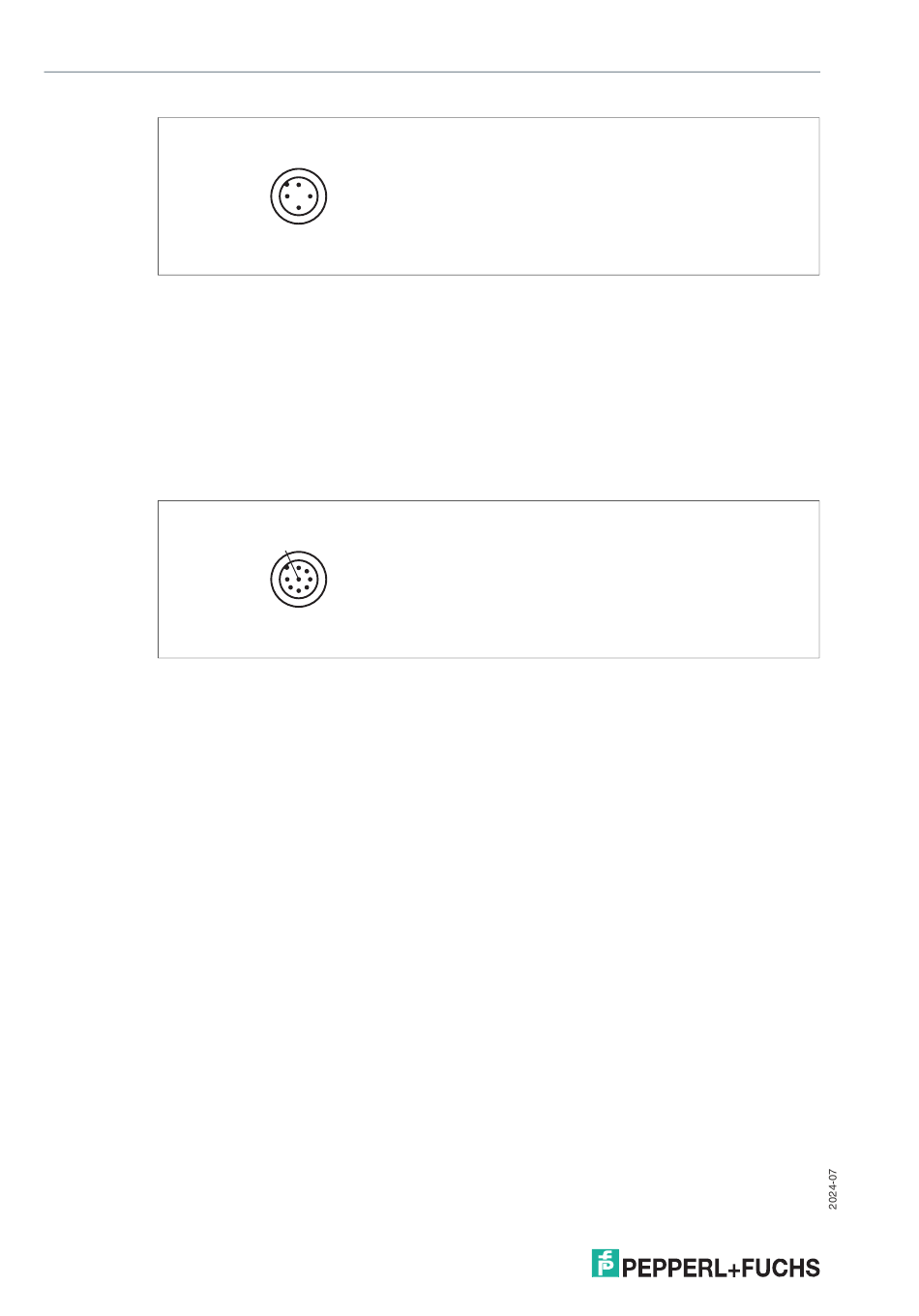

An der Gehäuserückseite befindet sich ein 8-poliger M12-Stecker. Hier befinden sich die
Inputs/Outputs 3 und 4
1
DNC (Do not connect)
2
DNC (Do not connect)
3
DNC (Do not connect)
4
I/Q3
5
I/Q4
6
I/Q2
7
I/Q1
8
DNC (Do not connect)
Alle Pins mit "DNC (Do not connect)" dürfen nicht angeschlossen werden!
Schnittstelle:
An der Gehäuserückseite befindet sich eine 4-polige M12-Buchse für den Anschluss der Ether-
net-Schnittstelle. Die Pinbelegung entnehmen Sie der folgenden Grafik:
12
1
2
4
3
Anschlussbelegung Spannungsversorgung
1
8
7
2
6
3
5
4
