2-D-Laserscanner
Installation
Abbildung 5.1
Hinweis!
Sende- und Empfangsbereich frei halten
Achten Sie bei der Montage darauf, den Sende- und Empfangsbereich freizuhalten. Eine
Abdeckung des Sende- und Empfangsbereichs reduziert die Leistungsfähigkeit des 2D-
Laserscanners.
5.4
Geräte-Anschluss
Elektrischer Anschluss gemäß IP65
1.
Versehen Sie die nicht benutzten M12-Steckverbinder mit Schutzkappen.
Die Schutzart IP65 ist erreicht. Die Schutzkappen sind auch als Zubehör bestellbar .
Das Gerät entspricht der Schutzklasse III. Dabei ist zu beachten, dass die Versorgung durch
Netzteile, die Schutzkleinspannung (PELV) liefern, zu erfolgen hat.
Die Stromversorgung des Gerätes erfolgt mit Gleichspannung 10 V - 30 V DC. Bedingt durch
den integrierten Motor wird ein gegenüber dem normalen Betrieb erhöhter Anlaufstrom benö-
tigt. Es wird empfohlen, Netzteile mit 1 A (bei 24 V) bzw. mit 2 A (bei 12V) zu verwenden.
Die maximale Kabellänge beträgt 30 m.
Die Stecker haben folgende Pinbelegung:
16
70
3 x M5
CLASS 1
LASER PRODUCT
IEC 60825-1: 2007 certified.
Complies with 21 CFR
1040.10 and 1040.11 except
for deviations pursuant to
Laser Notice No. 50,
dated June 24, 2007
20
20
106

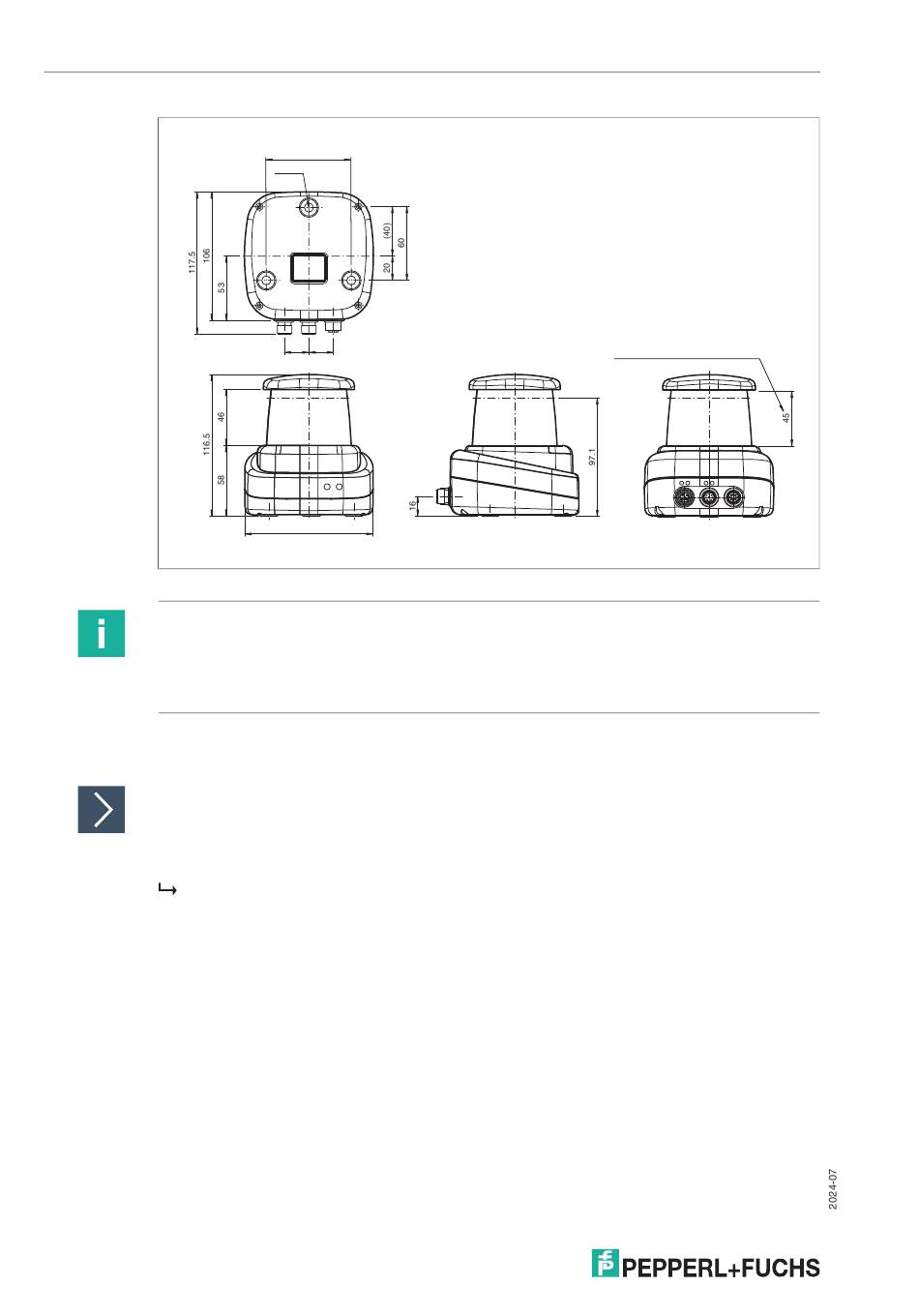

Abmessungszeichnung R2000
Sendebereich und Empfangsbereich
