2-D-Laserscanner
Produktbeschreibung
Hinweis!
Einfluss der Umgebungsbedingungen
Die Lichtgeschwindigkeit ist abhängig von Lufttemperatur und Luftdruck.
Der Einfluss der Lufttemperatur beträgt 1 ppm/K.
Der Einfluss des Luftdruckes beträgt -0,3 ppm/hPa.
Diese Fehler sind bei längeren Strecken vom Anwender zu berücksichtigen.
Im Arbeitsbereich (-10 °C ... +50 °C) beträgt dieser Fehler bei 10 m Entfernung 0,6 mm.
4.3
Anzeigen und Bedienelemente
7
6
5

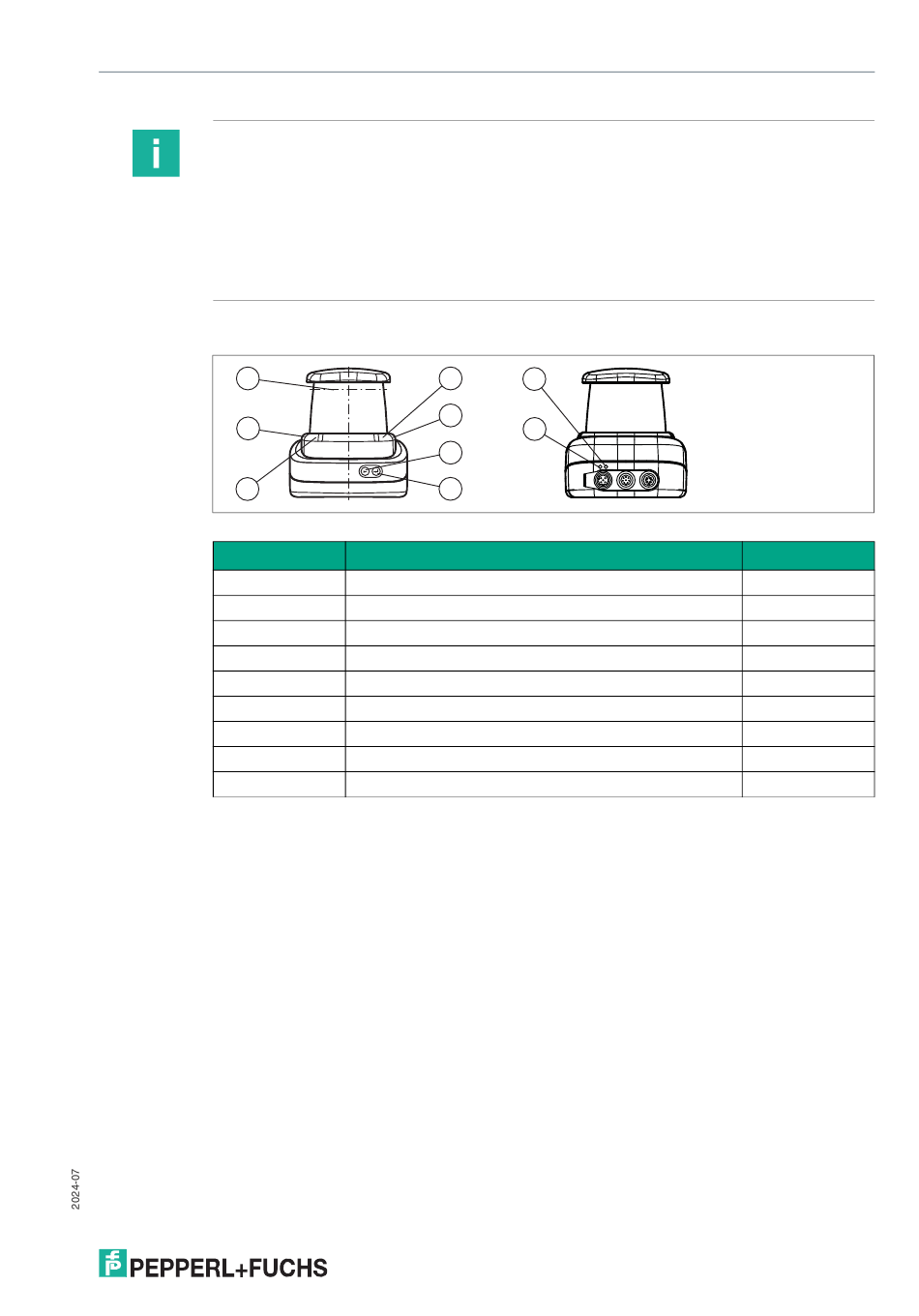

Abbildung 4.1
Nr.
1
2
3
4
5
6
7
8
9
Tabelle 4.1
4.4
Schnittstellen und Anschlüsse
Folgende Geräteanschlüsse befinden sich an allen Geräten:
Spannungsversorgung
An der Gehäuserückseite befindet sich ein 4-poliger M12-Stecker für den Anschluss der Span-
nungsversorgung. Die Pinbelegung entnehmen Sie der folgenden Grafik:
1
2
3
4
Anzeigen und Bedienelemente
Bezeichnung
Betriebsanzeige
Erroranzeige
Menütaste "Weiter"
Menütaste "Return"
Q2 - Ein-/Ausgang 2
Q1 - Ein-/Ausgang 1
Laseraustritt
Ethernet-Aktivität Anzeige
Ethernet-Link Anzeige
Anzeigen und Bedienelemente
8
9
Farbe
grün
rot
gelb
gelb
gelb
grün
