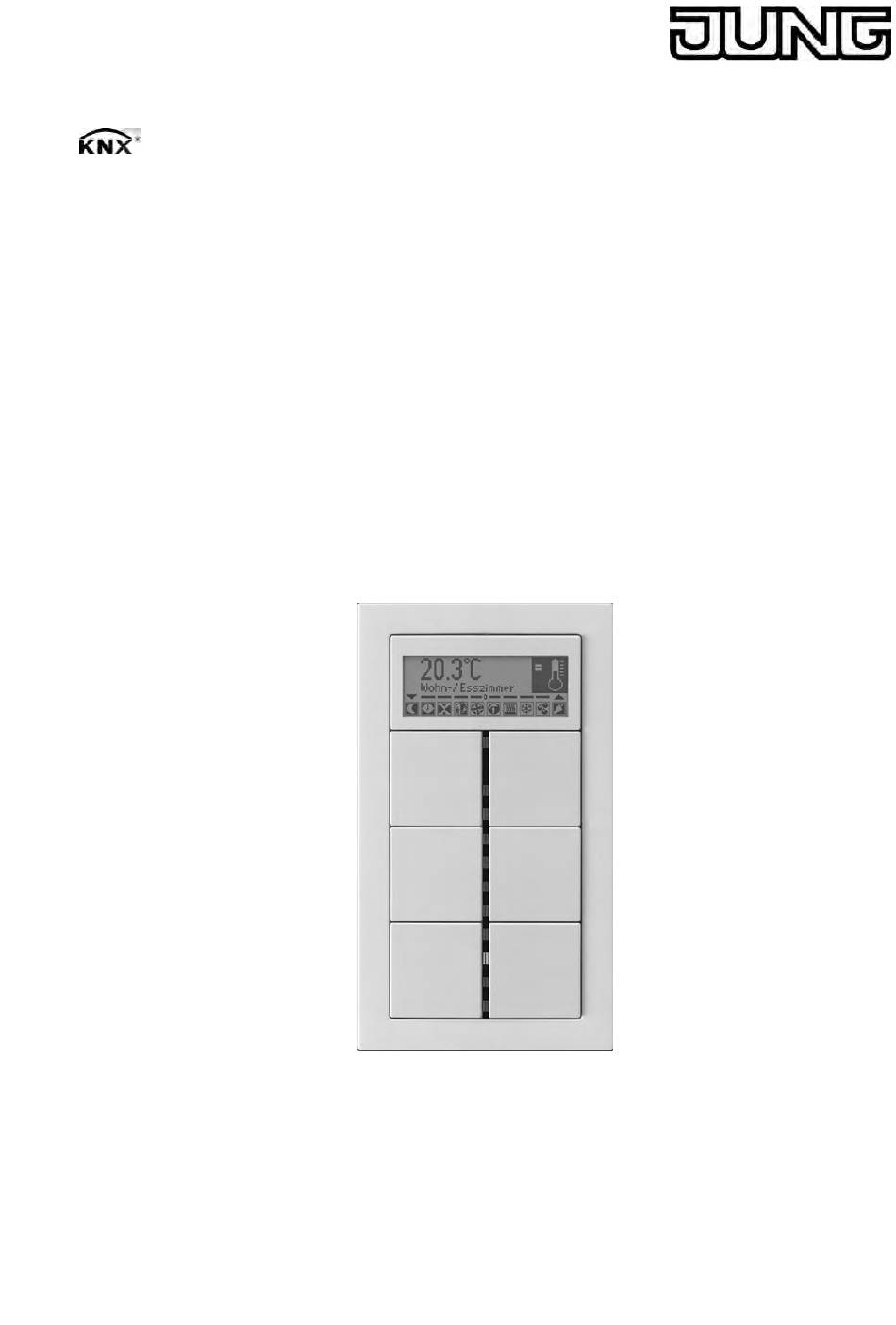

Seite 1 Produktdokumentation Raum-Controller-Modul RCD Flach 4fach Art.-Nr.: RCD 3094 M Raum-Controller-Modul RCD Flach 6fach Art.-Nr.: RCD 3096 M ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 D-58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-1 89 E-mail: mail.info@jung.de Internet: www.jung.de www.jung-katalog.de...
Seite 2: Inhaltsverzeichnis
4.2.4.2.6 Raumtemperaturmessung ..............4.2.4.2.7 Stellgrößen- und Statusausgabe ............4.2.4.2.8 Lüftersteuerung ..................4.2.4.2.9 Sperrfunktionen des Raumtemperaturreglers ........4.2.4.2.10 Ventilschutz ..................4.2.4.3 Raumtemperaturregler-Nebenstelle ............4.2.4.3.1 Anbindung an den Raumtemperaturregler ........... Art.-Nr.: RCD 3094 M Seite 2 von 274 Art.-Nr.: RCD 3096 M...
Seite 3 ............4.2.5.4.5 Sollwerte ....................4.2.5.4.6 Regler Funktionalität ................4.2.5.4.7 Zweite Bedienebene ................4.2.5.5 Parameter zum Display ................4.2.5.6 Parameter zur Szenenfunktion ..............5 Anhang ..........................5.1 Stichwortverzeichnis ....................Art.-Nr.: RCD 3094 M Seite 3 von 274 Art.-Nr.: RCD 3096 M...
Seite 4: Produktdefinition
Verwendung: Sensor Bauform: UP (unter Putz) Art.-Nr.: RCD 3094 M / RCD 3096 M 1.2 Anwendungszweck Das Gerät vereint die Funktionen eines KNX/EIB Busankopplers, eines Einzelraum- Temperaturreglers mit Sollwertvorgabe, eines Tastsensors und eines Anzeigegerätes in nur einem Busteilnehmer. Durch die Kombination dieser Funktionen wird es möglich, zum Beispiel am Eingangsbereich eines Raumes das Licht, die Jalousien und die Raumtemperatur zentral zu kontrollieren.
Seite 5 Verhalten zurück. Wenn keine oder keine passende Applikation in den Tastsensor geladen ist, blinkt die Betriebs-LED als Fehleranzeige mit einer Frequenz von etwa 0,75 Hz. Das Gerät arbeitet dann nicht. Art.-Nr.: RCD 3094 M Seite 5 von 274 Art.-Nr.: RCD 3096 M...
Seite 6: Montage, Elektrischer Anschluss Und Bedienung
Bei der Installation ist auf ausreichende Isolierung zwischen Netzspannung und Bus zu achten! Es ist ein Mindestabstand zwischen Bus- und Netzspannungsadern von mindestens 4 mm einzuhalten. Das Gerät darf nicht geöffnet und außerhalb der technischen Spezifikation betrieben werden. Art.-Nr.: RCD 3094 M Seite 6 von 274 Art.-Nr.: RCD 3096 M...
Seite 7: Geräteaufbau
Montage, elektrischer Anschluss und Bedienung 2.2 Geräteaufbau Bild 1: Geräteaufbau Frontseite Gerätevariante 4fach (1) Display mit Hintergrundbeleuchtung (2) Bedienflächen (Wippen 1...4) (3) Status-LED (2 x je Bedienfläche) (4) Betriebs-LED Art.-Nr.: RCD 3094 M Seite 7 von 274 Art.-Nr.: RCD 3096 M...
Seite 8 Montage, elektrischer Anschluss und Bedienung Bild 2: Geräteaufbau Frontseite Gerätevariante 6fach (1) Display mit Hintergrundbeleuchtung (2) Bedienflächen (Wippen 1...6) (3) Status-LED (2 x je Bedienfläche) (4) Betriebs-LED Art.-Nr.: RCD 3094 M Seite 8 von 274 Art.-Nr.: RCD 3096 M...
Seite 9 Montage, elektrischer Anschluss und Bedienung Bild 3: Geräteaufbau Rückseite (5) Anschluss für KNX/EIB-Busleitung Art.-Nr.: RCD 3094 M Seite 9 von 274 Art.-Nr.: RCD 3096 M...
Seite 10: Montage Und Elektrischer Anschluss
Das Gerät ist vor elektrostatischer Entladung zu schützen. Elektrostatische Entladung tritt auf bei Gerätebedienung in ungünstiger Einbausituation abhängig von der Materialbeschaffenheit von Fußboden, Wand und Geräteabdeckung. Gerätedefekt durch elektrostatische Entladung. Ausschließlich die beiliegenden Kunststoffschrauben verwenden. Art.-Nr.: RCD 3094 M Seite 10 von 274 Art.-Nr.: RCD 3096 M...
Seite 11 Controller-Modul nach unten weg und dann nach hinten in die Gerätedose geführt. Raum-Controller-Modul auf den Tragring stecken. Raum-Controller-Modul mit den beiliegenden Schrauben (9 + 11) am Tragring befestigen (Schutz gegen Demontage oder Diebstahl). Die Schrauben nur leicht anziehen. Art.-Nr.: RCD 3094 M Seite 11 von 274 Art.-Nr.: RCD 3096 M...
Seite 12 Kennzeichnung TOP = oben. Beschriftbare Bedienflächen montieren Beschriftbare Bedienflächen lassen sich nach Kundenwunsch beschriften. Bild 5: Beschriftbare Bedienfläche Handelsübliche Folien o. ä. mit Hilfe der JUNG-Beschriftungssoftware beschriften und in die Tasten einlegen. Beschriftbare Bedienflächen montieren (Bild 5). Art.-Nr.: RCD 3094 M Seite 12 von 274 Art.-Nr.: RCD 3096 M...
Seite 13: Inbetriebnahme
Die physikalische Adresse wird wie im Folgenden beschrieben programmiert… Das Gerät muss angeschlossen und betriebsbereit sein. Die Design-Bedienflächen dürfen noch nicht montiert sein (siehe Seite 12). Art.-Nr.: RCD 3094 M Seite 13 von 274 Art.-Nr.: RCD 3096 M...
Seite 14 Bedienfläche später im Betrieb auszuschließen, muss die Zeit zwischen der ersten und der zweiten Tastenbetätigung mindestens 200 ms lang sein. Ein gleichzeitiges Drücken beider Tasten (Zeit zwischen erster und zweiter Tastenbetätigung < 200 ms) aktiviert den Programmiermodus nicht! Art.-Nr.: RCD 3094 M Seite 14 von 274 Art.-Nr.: RCD 3096 M...
Seite 15 "Download aktiv". Zeile 2 zeigt den Gerätetyp an und Zeile 3 gibt die aktuelle Versionsnummer der Firmware aus. Die Display-Hintergrundbeleuchtung ist in diesem Betriebszustand auf 70 % Helligkeit gedimmt. Art.-Nr.: RCD 3094 M Seite 15 von 274 Art.-Nr.: RCD 3096 M...
Seite 16: Bedienung
Betätigungsdruckpunkte (2 Tasten) aufgeteilt oder es wird eine Bedienfläche als Einflächenbedienung (nur eine große Taste) ausgewertet. Wenn eine Bedienfläche als einteilige Wippenfunktion verwendet wird, ist es auch möglich, Art.-Nr.: RCD 3094 M Seite 16 von 274 Art.-Nr.: RCD 3096 M...
Seite 17: Grundanzeige
Raumtemperaturreglers (Betriebsmodus, Betriebsart, Anforderung von Heiz- oder Kühlenergie, ...). Weiterführende Informationen zu den Anzeigemöglichkeiten der Grundanzeige und zur Konfiguration sind im Kapitel "Display" in dieser Dokumentation nachzulesen (siehe Seite 170). Art.-Nr.: RCD 3094 M Seite 17 von 274 Art.-Nr.: RCD 3096 M...
Seite 18: Zweite Bedienebene
Bedienflächen unabhängig der ETS-Konfiguration auf "oben / unten" voreingestellt und nicht veränderbar. Zudem sind die Tasten 1...4 zur Bedienung der zweiten Bedienebene stets verfügbar, unabhängig von einer konfigurierten Einflächenbedienung in der ETS. Art.-Nr.: RCD 3094 M Seite 18 von 274 Art.-Nr.: RCD 3096 M...
Seite 19 Taste 4: o Nächster Eintrag; falls das Ende der Liste erreicht ist, erfolgt ein Wechsel zum ersten Menüeintrag. i Eine kontinuierliche Verstellung von Werteinstellungen ist möglich, wenn die Tasten 1 oder 2 gedrückt gehalten bleiben. Bild 9: Tastenbelegung zur Bedienung der zweiten Bedienebene Art.-Nr.: RCD 3094 M Seite 19 von 274 Art.-Nr.: RCD 3096 M...
Seite 20 Die Untermenüpunkte haben die folgende Bedeutung... "Komfortbetrieb": Einstellung des Basis-Sollwerts. Heizen Standby": Einstellung der Temperaturabsenkung für den Standby-Modus im Heizbetrieb. "Kühlen Standby": Einstellung der Temperaturanhebung für den Standby-Modus im Kühlbetrieb. Art.-Nr.: RCD 3094 M Seite 20 von 274 Art.-Nr.: RCD 3096 M...
Seite 21 Die Tasten haben in diesem Untermenü folgende Funktionen: +/-: Wechsel des Betriebsmodus zwischen "Komfort", "Standby", "Nacht" und "Frost-/ Hitzeschutz". √: Bestätigen und Rücksprung in das Hauptmenü. o: ohne Funktion, ausgeblendet. Art.-Nr.: RCD 3094 M Seite 21 von 274 Art.-Nr.: RCD 3096 M...
Seite 22 Verlassen der zweiten Bedienebene mit Speichern (Menü "Speichern") Wenn dieser Eintrag des Hauptmenüs ausgewählt wird, kann die zweite Bedienebene mit einem Speicherbefehl verlassen werden (siehe "Verlassen der zweiten Bedienebene"). Art.-Nr.: RCD 3094 M Seite 22 von 274 Art.-Nr.: RCD 3096 M...
Seite 23 "Zeit bis zum automatischen Verlassen" keine weitere Bedienung mehr erfolgt. Beim automatischen Verlassen kann zudem durch den Parameter "Änderungen nach automatischem Verlassen speichern?" festgelegt werden, ob eine Speicherung der Einstellungen erfolgt oder nicht. Art.-Nr.: RCD 3094 M Seite 23 von 274 Art.-Nr.: RCD 3096 M...
Seite 24 Verlassen durch "Abbruch": In der zweiten Bedienebene kann durch Bestätigung des Hauptmenüeintrags "Abbruch" die zweite Bedienebene verlassen werden. In diesem Fall werden die Einstellungen nicht gespeichert und verworfen! Art.-Nr.: RCD 3094 M Seite 24 von 274 Art.-Nr.: RCD 3096 M...
Seite 25: Technische Daten
20 mA Anschlussart KNX Anschlussklemme interner Temperaturfühler Messbereich +5 ... +35 °C Abweichung ± 1% Auflösung 0,1 K Relative Feuchte 0 % ... 95 % (keine Betauung) Art.-Nr.: RCD 3094 M Seite 25 von 274 Art.-Nr.: RCD 3096 M...
Seite 26: Software-Beschreibung
RCD Flach 6fach Raumtemperaturregler- & Tastsensor- 146611 für ETS3.0 Applikation mit grafischem Anzeigedisplay: Version d Bis zu 6 Bedienflächen für die Tastsensor-Funktion und zur Bedienung des integrierten Raumtemperaturreglers. Art.-Nr.: RCD 3094 M Seite 26 von 274 Art.-Nr.: RCD 3096 M...
Seite 27: Software "Rcd Flach 146X11
Status eines eigenen Kommunikationsobjekts, den Betriebszustand eines Raumtemperaturreglers oder das Ergebnis eines Vergleiches von 1 Byte Werten mit und ohne Vorzeichen darstellen. Art.-Nr.: RCD 3094 M Seite 27 von 274 Art.-Nr.: RCD 3096 M...
Seite 28 Solltemperatur auf bestimmte Werte und verhindert eine Verstellung über gesetzlich vorgeschriebene Grenzen hinaus. Funktionen der integrierten Reglernebenstelle Alternativ zur Funktion des Raumtemperaturreglers kann der Nebenstellenbetrieb aktiviert werden. Dadurch Ansteuerung eines externen Raumtemperaturreglers. Art.-Nr.: RCD 3094 M Seite 28 von 274 Art.-Nr.: RCD 3096 M...
Seite 29 Anwender bei der Betätigung einer Taste auf dem Display Hilfetexte zur Verwendung der Bedienfläche anzuzeigen (intelligentes Namensschild). Zweite Bedienebene aufrufbar zur Einstellung von Reglerparametern und zum Abruf weiterer Anzeigeinformationen. Art.-Nr.: RCD 3094 M Seite 29 von 274 Art.-Nr.: RCD 3096 M...
Seite 30: Hinweise Zur Software
Gerät mit den Projektierungsdaten des alten Gerätes programmiert. Die ausgelieferte Firmware des neuen Gerätes wird dadurch nicht beeinflusst, wodurch verschiedene Anzeige- und Betriebsfunktionen gemäß der neuen Firmware ausgeführt werden. Lediglich der Parameterumfang entspricht der alten Gerätegeneration. Art.-Nr.: RCD 3094 M Seite 30 von 274 Art.-Nr.: RCD 3096 M...
Seite 31: Objekttabelle
Objektnummer und Änderung des Objektnamens. 3: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 31 von 274 Art.-Nr.: RCD 3096 M...
Seite 32 Objektnummer und Änderung des Objektnamens. 3: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 32 von 274 Art.-Nr.: RCD 3096 M...
Seite 33 Objektnummer und Änderung des Objektnamens. 3: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 33 von 274 Art.-Nr.: RCD 3096 M...
Seite 34 Objektnummer und Änderung des Objektnamens. 3: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 34 von 274 Art.-Nr.: RCD 3096 M...
Seite 35 Gerät in das Objekt geschriebene Wert ausgelesen. 4: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 35 von 274 Art.-Nr.: RCD 3096 M...
Seite 36 Objekt geschriebene Wert ausgelesen. 4: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 36 von 274 Art.-Nr.: RCD 3096 M...
Seite 37 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 37 von 274 Art.-Nr.: RCD 3096 M...
Seite 38 Bedienung aktiviert ist. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 38 von 274 Art.-Nr.: RCD 3096 M...
Seite 39 Gerät in das Objekt geschriebene Wert ausgelesen. 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 39 von 274 Art.-Nr.: RCD 3096 M...
Seite 40 Objekt geschriebene Wert ausgelesen. 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 40 von 274 Art.-Nr.: RCD 3096 M...
Seite 41 3: Nicht standardisierter DP-Typ (gemäß KNX AN 097/07 rev 3). 4: Szenenausgänge 2 … 8 siehe Szenenausgang 1 unter Verschiebung der Objektnummer (66 + Nummer Szenenausgang - 1). Art.-Nr.: RCD 3094 M Seite 41 von 274 Art.-Nr.: RCD 3096 M...
Seite 42 Gerät in das Objekt geschriebene Wert ausgelesen. 3: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 42 von 274 Art.-Nr.: RCD 3096 M...
Seite 43: Objekttabelle Regler-Funktionsteil
Objekt geschriebene Wert ausgelesen. 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 43 von 274 Art.-Nr.: RCD 3096 M...
Seite 44 Betriebsmodusumschaltung über 4 x 1 Bit erfolgen soll (parameterabhängig). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 44 von 274 Art.-Nr.: RCD 3096 M...
Seite 45 Gerät in das Objekt geschriebene Wert ausgelesen. 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 45 von 274 Art.-Nr.: RCD 3096 M...
Seite 46 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. 2: Nicht standardisierter DP-Typ (gemäß KNX AN 097/07 rev 3). Art.-Nr.: RCD 3094 M Seite 46 von 274 Art.-Nr.: RCD 3096 M...
Seite 47 Gerät in das Objekt geschriebene Wert ausgelesen. 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 47 von 274 Art.-Nr.: RCD 3096 M...
Seite 48 Regelung auf "Schaltende PI-Regelung (PWM)" parametriert sein. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 48 von 274 Art.-Nr.: RCD 3096 M...
Seite 49 Art der Regelung auf "Schaltende 2-Punkt-Regelung" parametriert ist. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 49 von 274 Art.-Nr.: RCD 3096 M...
Seite 50 "Stetige PI-Regelung" parametriert ist. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 50 von 274 Art.-Nr.: RCD 3096 M...
Seite 51 Art der Regelung auf "Schaltende PI-Regelung (PWM)" parametriert ist. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 51 von 274 Art.-Nr.: RCD 3096 M...
Seite 52 B. in einer Visualisierung angezeigt werden. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 52 von 274 Art.-Nr.: RCD 3096 M...
Seite 53 B. in einer Visualisierung angezeigt werden. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 53 von 274 Art.-Nr.: RCD 3096 M...
Seite 54 Zweierkomplement in positive und negative Richtung. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 54 von 274 Art.-Nr.: RCD 3096 M...
Seite 55 2: Nicht standardisierter DP-Typ. 3: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 55 von 274 Art.-Nr.: RCD 3096 M...
Seite 56 Lüfterstufen freigeschaltet sind (parameterabhängig). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 56 von 274 Art.-Nr.: RCD 3096 M...
Seite 57 1 Bit Objekt zur schaltenden Ansteuerung der achten Lüfterstufe. Dieses Objekt ist nur dann verfügbar, wenn die Lüfteransteuerung über 3 x 1 Bit erfolgen soll und mindestens acht Lüfterstufen freigeschaltet sind (parameterabhängig). Art.-Nr.: RCD 3094 M Seite 57 von 274 Art.-Nr.: RCD 3096 M...
Seite 58 Objekt geschriebene Wert ausgelesen. 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 58 von 274 Art.-Nr.: RCD 3096 M...
Seite 59 Polarität: Symbol EIN = "1"; Symbol AUS = "0". 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 59 von 274 Art.-Nr.: RCD 3096 M...
Seite 60 "2" = Stufe 2 aktiv, ..., "8" = Stufe 8 aktiv. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 60 von 274 Art.-Nr.: RCD 3096 M...
Seite 61: Objekttabelle Display
Objekt geschriebene Wert ausgelesen. 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 61 von 274 Art.-Nr.: RCD 3096 M...
Seite 62 Objekt geschriebene Wert ausgelesen. 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 62 von 274 Art.-Nr.: RCD 3096 M...
Seite 63 Seiten 1...4 jeweils separat vorhanden (Kennzeichnung im Objektnamen). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 63 von 274 Art.-Nr.: RCD 3096 M...
Seite 64 Seiten 1...4 jeweils separat vorhanden (Kennzeichnung im Objektnamen). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 64 von 274 Art.-Nr.: RCD 3096 M...
Seite 65 Das Objekt ist separat für jede Anzeigeseite vorhanden (Zugehörigkeit gekennzeichnet im Objektnamen). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 65 von 274 Art.-Nr.: RCD 3096 M...
Seite 66 Objekt geschriebene Wert ausgelesen. 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 66 von 274 Art.-Nr.: RCD 3096 M...
Seite 67 PI-Regelung (PWM)" parametriert ist. Dieses Objekt ist mit dem funktionsgleichen Objekt der Reglerhauptstelle zu verbinden. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 67 von 274 Art.-Nr.: RCD 3096 M...
Seite 68 Objekt der Reglerhauptstelle zu verbinden. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr.: RCD 3094 M Seite 68 von 274 Art.-Nr.: RCD 3096 M...
Seite 69 "2" = Stufe 2 aktiv, ..., "8" = Stufe 8 aktiv. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. 2: Nicht standardisierter DP-Typ. Art.-Nr.: RCD 3094 M Seite 69 von 274 Art.-Nr.: RCD 3096 M...
Seite 70: Funktionsbeschreibung
Die Tastsensor-Funktion ist ein autarker Funktionsteil des Gerätes mit eigenen Parameterblöcken in der ETS. Sofern die Bedienflächen den integrierten Raumtemperaturregler bedienen sollen, können in der Tastenkonfiguration die folgenden Funktionsweisen parametriert werden: Sollwertverschiebung, Präsenztaste, Betriebsmodusumschaltung, Lüftersteuerung. Art.-Nr.: RCD 3094 M Seite 70 von 274 Art.-Nr.: RCD 3096 M...
Seite 71 Schalten: EIN - AUS / Jalousie: AUF - AB). Generell sind die Befehle bei Tastenbetätigung jedoch unabhängig voneinander zu treffen. Bild 11: Beispiel für Wippenbetätigungen (17) Bedienfläche als Wippe mit zwei Betätigungsdruckpunkten (18) Betätigungsdruckpunkt X.1 (19) Betätigungsdruckpunkt X.2 Art.-Nr.: RCD 3094 M Seite 71 von 274 Art.-Nr.: RCD 3096 M...
Seite 72 Bei einer Zweiflächenbedienung werden die Tasten unabhängig voneinander parametriert und können ganz unterschiedliche Funktionen erfüllen (z. B. Schalten: UM – Reglerbetriebsart: Komfort). Eine vollflächige Bedienung einer Bedienfläche als Tastenfunktion ist nicht möglich. Art.-Nr.: RCD 3094 M Seite 72 von 274 Art.-Nr.: RCD 3096 M...
Seite 73 Diese Taste wird unabhängig zu den anderen Tasten oder Wippen des Tastsensors parametriert und kann verschiedene Funktionen erfüllen (z. B. Schalten: UM). Bild 14: Beispiel für eine Tastenbetätigung bei Einflächenbedienung Art.-Nr.: RCD 3094 M Seite 73 von 274 Art.-Nr.: RCD 3096 M...
Seite 74 1 & 2. Bild 15: Tastenanordnung "oben / unten" Bild 16: Tastenanordnung "links / rechts" Es ist auch möglich, verschiedene Tastenanordnungen an einem Tastsensor zu kombinieren (Bild 17). Art.-Nr.: RCD 3094 M Seite 74 von 274 Art.-Nr.: RCD 3096 M...
Seite 75 Software "RCD Flach 146x11" Funktionsbeschreibung Bild 17: Verschiedene Tastenanordnungen an einem Tastsensor i Die Tastenanordnung kann auch nachträglich geändert werden. Zugewiesene Gruppenadressen oder Parametereinstellungen bleiben dabei erhalten. Art.-Nr.: RCD 3094 M Seite 75 von 274 Art.-Nr.: RCD 3096 M...
Seite 76: Funktion "Schalten
(EIN, AUS, UM – umschalten des Objektwertes). Eine Unterscheidung zwischen einer kurzen oder einer langen Betätigung findet nicht statt. Die Status-LED können unabhängig parametriert werden (siehe Kapitel 4.2.4.1.14. Status- LED). Art.-Nr.: RCD 3094 M Seite 76 von 274 Art.-Nr.: RCD 3096 M...
Seite 77: Funktion "Dimmen
Bedienung muss vor dem Versenden des ersten Telegramms durch die Dimmfunktion (Schalten oder Dimmen) erkannt worden sein. Andernfalls wird auch eine vollflächige Bedienung als Fehlbedienung interpretiert und nicht ausgeführt. Art.-Nr.: RCD 3094 M Seite 77 von 274 Art.-Nr.: RCD 3096 M...
Seite 78 Telegramm. Sofern die Status-LED der Wippe zur "Betätigungsanzeige" eingesetzt werden, leuchten sie beim Senden des Speichertelegramms für drei Sekunden auf. i Eine vollflächige Bedienung ist bei den Tastenfunktionen nicht parametrierbar. Art.-Nr.: RCD 3094 M Seite 78 von 274 Art.-Nr.: RCD 3096 M...
Seite 79: Funktion "Jalousie
Antrieb nur, wenn die Taste gedrückt gehalten wird. Falls die Taste länger als T2 gedrückt gehalten wird, sendet der Tastsensor kein weiteres Telegramm. Der Antrieb fährt bis zum Erreichen der Endposition weiter. Art.-Nr.: RCD 3094 M Seite 79 von 274 Art.-Nr.: RCD 3096 M...
Seite 80 Falls die Taste länger als T1 gedrückt gehalten wird, sendet der Taster nach Ablauf von T1 ein Langzeittelegramm zum Fahren des Antriebs aus. Beim Loslassen der Taste sendet der Taster kein weiteres Telegramm. Der Antrieb fährt bis zum Erreichen der Endposition weiter. Art.-Nr.: RCD 3094 M Seite 80 von 274 Art.-Nr.: RCD 3096 M...
Seite 81 Sobald der Tastsensor eine gültige vollflächige Bedienung erkannt hat, blinkt die Betriebs-LED schnell mit einer Frequenz von etwa 8 Hz für die Dauer der Bedienung. Die vollflächige Bedienung muss vor dem Versenden des ersten Telegramms durch die Jalousiefunktion (STEP Art.-Nr.: RCD 3094 M Seite 81 von 274 Art.-Nr.: RCD 3096 M...
Seite 82 Telegramm. Sofern die Status-LED der Wippe zur "Betätigungsanzeige" eingesetzt werden, leuchten sie beim Senden des Speichertelegramms für drei Sekunden auf. i Eine vollflächige Bedienung ist bei den Tastenfunktionen nicht parametrierbar. Art.-Nr.: RCD 3094 M Seite 82 von 274 Art.-Nr.: RCD 3096 M...
Seite 83: Funktion "Wertgeber
Wertgeber 2 Byte 0...65535 65535 Wertgeber 2 Byte Temperaturwert 0 °C 40 °C Wertgeber 2 Byte Helligkeitswert 0 Lux 1.500 Lux Tabelle 1: Grenzen der Wertebereiche der verschiedenen Wertgeber Art.-Nr.: RCD 3094 M Seite 83 von 274 Art.-Nr.: RCD 3096 M...
Seite 84 Zeit zwischen zwei Telegrammen = 0,5 s Beispiel 1: Wertverstellung mit Überlauf? = Nein Bild 22: Beispiel zur Wertverstellung ohne Wertbereichs-Überlauf Beispiel 2: Wertverstellung mit Überlauf? = Ja Art.-Nr.: RCD 3094 M Seite 84 von 274 Art.-Nr.: RCD 3096 M...
Seite 85 Software "RCD Flach 146x11" Funktionsbeschreibung Bild 23: Beispiel zur Wertverstellung mit Wertbereichs-Überlauf Art.-Nr.: RCD 3094 M Seite 85 von 274 Art.-Nr.: RCD 3096 M...
Seite 86: Funktion "Szenennebenstelle
64 externen Szenen bei einem Tastendruck verwendet werden soll. Bei Wippenfunktion können zwei verschiedene Szenennummern vorgegeben werden. Die Status-LED können unabhängig parametriert werden (siehe Kapitel 4.2.4.1.14. Status- LED). Art.-Nr.: RCD 3094 M Seite 86 von 274 Art.-Nr.: RCD 3096 M...
Seite 87: Funktion "2-Kanal-Bedienung
Parameter "Zeit zwischen Kanal 1 und Kanal 2" bestimmt. Wird die Taste kürzer als die parametrierte Zeit betätigt, so wird nur das Telegramm zum Kanal 1 versendet. Wird die Zeit Art.-Nr.: RCD 3094 M Seite 87 von 274...
Seite 88 Frequenz von etwa 8 Hz für die Dauer der Bedienung. Die vollflächige Bedienung muss vor dem Versenden des ersten Telegramms durch die 2-Kanal-Funktion erkannt worden sein. Andernfalls wird auch eine vollflächige Bedienung als Fehlbedienung interpretiert und nicht ausgeführt. Art.-Nr.: RCD 3094 M Seite 88 von 274 Art.-Nr.: RCD 3096 M...
Seite 89: Funktion "Reglernebenstelle
Es ist zu beachten, dass die Nebenstellenbedienung nur bei Tastenkonfiguration möglich ist. Die Reglernebenstellenfunktion muss im Parameterknoten "Raumtemperaturregelung" freigeschaltet sein. Andernfalls ist die Reglernebenstellenbedienung im Funktionsteil "Tastsensor" ohne Funktion. Art.-Nr.: RCD 3094 M Seite 89 von 274 Art.-Nr.: RCD 3096 M...
Seite 90: Funktion "Lüftersteuerung
Es ist zu beachten, dass die Lüftersteuerung nur bei Tastenkonfiguration möglich ist. Die Lüftersteuerung muss im Parameterknoten "Raumtemperaturregelung -> Regler Allgemein" freigeschaltet sein. Andernfalls ist die Steuerung des Lüfters im Funktionsteil "Tastsensor" ohne Funktion. Art.-Nr.: RCD 3094 M Seite 90 von 274 Art.-Nr.: RCD 3096 M...
Seite 91: Funktion "Info-Taste
Hilfetexte zur Verwendung der Bedienfläche anzuzeigen (intelligentes Namensschild). Durch eine Info-Taste kann der Info-Modus direkt am Gerät ein- und ausgeschaltet werden. Die Funktionsweise des Info-Modus ist bei den Displayfunktionen genauer beschrieben (siehe Kapitel 4.2.4.5.3. Info-Modus). Art.-Nr.: RCD 3094 M Seite 91 von 274 Art.-Nr.: RCD 3096 M...
Seite 92: Funktion "Seitenwechsel
Nach Aufruf einer Seite durch eine Tastenbedienung bleibt die Anzeige solange erhalten, bis die Zeit für den zyklischen Wechsel abgelaufen ist. i Die Zeit für den zyklischen Seitenwechsel kann in der ETS im Parameterknoten "Display" eingestellt werden. Art.-Nr.: RCD 3094 M Seite 92 von 274 Art.-Nr.: RCD 3096 M...
Seite 93: Funktion "Reglerbetriebsmodus
Bedienung des Reglerbetriebsmodus im Funktionsteil "Tastsensor" ohne Funktion. Im Reglernebenstellenbetrieb ist die Tastenfunktion "Reglerbetriebsmodus" ebenfalls ohne Funktion. Hier kann die Tastenfunktion "Reglernebenstelle" verwendet werden, wodurch auch eine Einstellung des Betriebsmodus möglich ist. Art.-Nr.: RCD 3094 M Seite 93 von 274 Art.-Nr.: RCD 3096 M...
Seite 94: Funktion "Sollwertverschiebung
ETS parametriert werden. Sofern keine Verschiebung aktiv ist, wird nur "0" angezeigt. Der verschobene Temperaturwert wird bei der Bedienung einer Funktionstaste sofort als neuer Sollwert übernommen. Art.-Nr.: RCD 3094 M Seite 94 von 274 Art.-Nr.: RCD 3096 M...
Seite 95: Status-Led
Tastsensor erst beim Loslassen ein Telegramm sendet, leuchtet die Status-LED unabhängig davon beim Drücken der Wippe oder Taste. Bei der Funktion "2-Kanal-Bedienung" wird die Option "Betätigungsanzeige" durch "Telegrammquittierung" ersetzt. In diesem Fall leuchtet die Status-LED beim Senden der Art.-Nr.: RCD 3094 M Seite 95 von 274 Art.-Nr.: RCD 3096 M...
Seite 96 Datenformat der Vergleichsoperation wird durch die Funktion der Status-LED festgelegt. Nur, wenn die Vergleichsoperation "wahr" ist, leuchtet die Status-LED. i Nach einem Gerätereset ist der Wert des LED-Objekts stets "0". Art.-Nr.: RCD 3094 M Seite 96 von 274 Art.-Nr.: RCD 3096 M...
Seite 97: Sperrfunktion
Verhalten der Wippenseite (Wippe X.1 oder X.2) benutzt. Die Telegramme werden über das erforderliche Kommunikationsobjekt der Zieltaste auf den Bus ausgesendet. Die folgende Tabelle zeigt alle möglichen Telegrammreaktionen des Tastsensors in Abhängigkeit der Zieltastenfunktion. Art.-Nr.: RCD 3094 M Seite 97 von 274 Art.-Nr.: RCD 3096 M...
Seite 98 Tabelle 2: Telegrammreaktionen des Tastsensors in Abhängigkeit der Zieltastenfunktion Parameter "Reaktion des Tastsensors zu Beginn / am Ende der Sperrung" einstellen auf "Reaktion wie Sperrfunktion 1 / 2 beim Drücken / Loslassen". Art.-Nr.: RCD 3094 M Seite 98 von 274 Art.-Nr.: RCD 3096 M...
Seite 99 Sperrung beziehen soll. Weiter die Parameter "Alle geraden / ungeraden Tasten verhalten sich während einer Sperrung wie" auf die gewünschte Tastennummer oder Sperrfunktion konfigurieren. Art.-Nr.: RCD 3094 M Seite 99 von 274 Art.-Nr.: RCD 3096 M...
Seite 100 Andernfalls kann der Drei-Tasten-Griff nicht immer zuverlässig ausgewertet oder bedient werden. Um möglichst unabhängig von der konfigurierten Tastenanordnung zu sein, können die 3 betroffenen Bedienflächen an der Ecke bedient werden (Bild 26). Art.-Nr.: RCD 3094 M Seite 100 von 274 Art.-Nr.: RCD 3096 M...
Seite 101 Taste 8 - obwohl ja eigentlich physikalisch nicht vorhanden und in der ETS funktional ausgeblendet - dennoch beim 3-Tasten-Griff ausgewertet wird und niedergedrückt werden muss! Dazu ist die Bedienfläche ebenfalls seitlich zu betätigen. Art.-Nr.: RCD 3094 M Seite 101 von 274 Art.-Nr.: RCD 3096 M...
Seite 102: Sendeverzögerung
Tastsensoren nicht zur selben Zeit versuchen, Telegramme auf den Bus auszusenden. i Die Sendeverzögerung wirkt nicht auf Wippen- oder Tastenfunktionen des Tastsensors. Zudem werden auch die Reglerobjekte nicht durch die Sendeverzögerung beeinflusst. Art.-Nr.: RCD 3094 M Seite 102 von 274 Art.-Nr.: RCD 3096 M...
Seite 103: Alarmmeldung
Programmiervorgang erst vom Bus mit "0" aktiv beschrieben werden, um den Alarm zu aktivieren. i Eine aktive Alarmmeldung wird nicht gespeichert, so dass nach einem Reset oder nach einem ETS-Programmiervorgang der Anzeige-Alarm grundsätzlich deaktiviert ist. Art.-Nr.: RCD 3094 M Seite 103 von 274 Art.-Nr.: RCD 3096 M...
Seite 104: Raumtemperaturregler
Solltemperaturen der Betriebsmodi (siehe Kapitel 4.2.4.2.4. Betriebsmodusumschaltung) entscheidet der Raumtemperaturregler selbstständig, ob Heiz- oder Kühlenergie erforderlich ist und berechnet die Stellgröße für die Heiz- oder die Kühlanlage. Art.-Nr.: RCD 3094 M Seite 104 von 274 Art.-Nr.: RCD 3096 M...
Seite 105 Totzone zu klein gewählt ist! Aus diesem Grund sollte die Totzone (Temperaturabstand zwischen den Solltemperaturen für Komfortbetrieb Heizen und Kühlen) möglichst nicht geringer als der Standardwert (2 K) eingestellt werden. Art.-Nr.: RCD 3094 M Seite 105 von 274 Art.-Nr.: RCD 3096 M...
Seite 106 Parameterzweig "Raumtemperaturregelung -> Stellgrößen- und Status-Ausgabe" freigegeben werden. Der Regelalgorithmus steuert die Meldeobjekte. Es ist zu berücksichtigen, dass ausschließlich alle 30 s eine Neuberechnung der Stellgröße und somit eine Aktualisierung der Meldeobjekte erfolgt. Art.-Nr.: RCD 3094 M Seite 106 von 274 Art.-Nr.: RCD 3096 M...
Seite 107: Regelalgorithmen Und Stellgrößenberechnung
Fußbodenheizungen andere Regelparameter erfordern, als beispielsweise Heizkörper an der Wand. Im zweistufigen Heiz- oder Kühlbetrieb ist die Konfiguration von bis zu vier eigenständigen Regelalgorithmen möglich. Art.-Nr.: RCD 3094 M Seite 107 von 274 Art.-Nr.: RCD 3096 M...
Seite 108 Stellgrößenausgabe. Die zyklisch alle 30 Sekunden durch den Algorithmus errechnete Stellgröße wird intern in ein äquivalentes pulsweitenmoduliertes (PWM) Stellgrößensignal umgerechnet und nach Ablauf der Zykluszeit über ein 1 Bit-Schaltobjekt auf den Bus Art.-Nr.: RCD 3094 M Seite 108 von 274 Art.-Nr.: RCD 3096 M...
Seite 109 Stellgrößen-Telegramme an einen Schaltaktor mit Halbleiter-Schaltelementen, an dem die Antriebe angeschlossen sind (z. B. Heizungsaktor oder Raumaktor). Durch Einstellung der Zykluszeit des PWM-Signals am Regler ist es möglich, die Regelung an die verwendeten Art.-Nr.: RCD 3094 M Seite 109 von 274 Art.-Nr.: RCD 3096 M...
Seite 110 Raumtemperatur nach einer gewissen Zeit konstant eingeregelt werden kann, muss der Regler durch kontinuierliche Anpassung der Stellgröße die durch die kurze Zykluszeit herbeigeführte Mittelwertverschiebung ausgleichen. Gewöhnlich sorgt der im Regler implementierte Regelalgorithmus (PI Regelung) dafür, Regelabweichungen auszugleichen. Art.-Nr.: RCD 3094 M Seite 110 von 274 Art.-Nr.: RCD 3096 M...
Seite 111 Die folgenden beiden Bilder zeigen jeweils eine 2-Punkt-Regelung für die Einzelbetriebsarten "Heizen" (Bild 30) oder "Kühlen" (Bild 31). Die Bilder berücksichtigen zwei Temperatur- Sollwerte, ein einstufiges Heizen oder Kühlen und eine nichtinvertierte Stellgrößenausgabe. Art.-Nr.: RCD 3094 M Seite 111 von 274 Art.-Nr.: RCD 3096 M...
Seite 112 Betriebsmodus unterschreitet. Somit existieren im Mischbetrieb für Heizen kein oberer Hysteresegrenzwert oder für Kühlen kein unterer Hysteresegrenzwert mehr, da diese Werte in der Totzone liegen würden. Innerhalb der Totzone wird weder geheizt, noch gekühlt. Art.-Nr.: RCD 3094 M Seite 112 von 274 Art.-Nr.: RCD 3096 M...
Seite 113 Betriebsartenumschaltung. Bei Umschaltung der Betriebsart über das Objekt sind zusätzlich eine obere Hysterese für Heizen und eine untere Hysterese für Kühlen parametrierbar. Bild 32: 2-Punkt-Regelung für Mischbetriebsart "Heizen und Kühlen" bei aktivem Heizbetrieb Art.-Nr.: RCD 3094 M Seite 113 von 274 Art.-Nr.: RCD 3096 M...
Seite 114 Eine Zusatzheiz- oder Zusatzkühlstufe als 2-Punkt-Regelung funktioniert genau wie die 2- Punkt-Regelung der Grundstufe mit dem Unterschied, dass sich der Sollwert und die Hysteresewerte unter Berücksichtigung des parametrierten Stufenabstands verschieben. Art.-Nr.: RCD 3094 M Seite 114 von 274 Art.-Nr.: RCD 3096 M...
Seite 115: Anpassung Der Regelalgorithmen
240 Minuten 15-20 Min. Gebläsekonvektor 4 Kelvin 90 Minuten stetig Split-Unit 4 Kelvin 90 Minuten 10-15 Min. (geteiltes Klimagerät) Tabelle 4: Vordefinierte Regelparameter und empfohlene Regelungsarten für Kühlanlagen Art.-Nr.: RCD 3094 M Seite 115 von 274 Art.-Nr.: RCD 3096 M...
Seite 116 (oder kleines) Überschwingen aber langsames Einregeln Proportionalbereich : kleine schnelles Ausregeln von Regelabweichungen (Umgebungsbedingungen), Nachstellzeit Gefahr von Dauerschwingungen : große langsames Ausregeln von Regelabweichungen Nachstellzeit Tabelle 5: Auswirkungen der Einstellungen für die Regelparameter Art.-Nr.: RCD 3094 M Seite 116 von 274 Art.-Nr.: RCD 3096 M...
Seite 117 Hysterese zu geringeren Temperaturschwankungen aber einer höheren Buslast führt, eine große Hysterese zwar weniger häufig schaltet, jedoch unkomfortable Temperaturschwankungen hervorruft. Bild 35: Auswirkungen der Hysterese auf das Schaltverhalten der Stellgröße einer 2-Punkt-Regelung Art.-Nr.: RCD 3094 M Seite 117 von 274 Art.-Nr.: RCD 3096 M...
Seite 118: Betriebsmodusumschaltung
Eine aktivierte Komfortverlängerung wird im Display durch die Kombination der Symbole óõ oder óö signalisiert. i Zu jedem Betriebsmodus kann für die Betriebsarten "Heizen" oder "Kühlen" ein eigener Temperatur-Sollwert vorgegeben werden . Art.-Nr.: RCD 3094 M Seite 118 von 274 Art.-Nr.: RCD 3096 M...
Seite 119 Umschaltung des Betriebsmodus durch KNX/EIB Kommunikationsobjekte Es wird unterschieden, ob die Betriebsmodus-Umschaltung über separate 1 Bit Objekte oder alternativ durch die 1 Byte KONNEX-Objekte erfolgen soll. Art.-Nr.: RCD 3094 M Seite 119 von 274 Art.-Nr.: RCD 3096 M...
Seite 120 Tabelle 6 zeigt ergänzend die Zustände der Kommunikationsobjekte und den sich daraus ergebenden Betriebsmodus. Bild 36: Betriebsmodusumschaltung durch 4 x 1 Bit Objekte mit Präsenztaste Bild 37: Betriebsmodusumschaltung durch 4 x 1 Bit Objekte mit Präsenzmelder Art.-Nr.: RCD 3094 M Seite 120 von 274 Art.-Nr.: RCD 3096 M...
Seite 121 Betriebsmodus durch eine Bedienung durch die Umschaltobjekte oder eine Vor-Ort- Bedienung gewechselt wurde. Der Regler setzt also automatisch den Zustand der Präsenztaste zurück, wenn ein Objektwert über die Betriebsmodus-Objekte empfangen wird. Art.-Nr.: RCD 3094 M Seite 121 von 274 Art.-Nr.: RCD 3096 M...
Seite 122 Tabelle 7 zeigt ergänzend die Zustände der Kommunikationsobjekte und den sich daraus ergebenden Betriebsmodus. Bild 38: Betriebsmodusumschaltung durch KONNEX Objekt mit Präsenztaste Bild 39: Betriebsmodusumschaltung durch KONNEX Objekt mit Präsenzmelder Art.-Nr.: RCD 3094 M Seite 122 von 274 Art.-Nr.: RCD 3096 M...
Seite 123 Nach Busspannungswiederkehr oder nach der Initialisierung des Reglers wird der dem eingestellten Betriebsmodus entsprechende Wert bei gesetztem "Übertragen"-Flag aktiv auf den Bus ausgesendet. Bei der Verwendung von Reglernebenstellen muss stets das "Übertragen"-Flag gesetzt sein! Art.-Nr.: RCD 3094 M Seite 123 von 274 Art.-Nr.: RCD 3096 M...
Seite 124 KONNEX-Zwangsobjekt deaktiviert wird (Zwangsobjekt -> "00"). Der Regler setzt also automatisch den Zustand der Präsenztaste zurück, wenn ein Objektwert über das Betriebsmodusobjekt empfangen oder das Zwangsobjekt zurückgesetzt wird. Art.-Nr.: RCD 3094 M Seite 124 von 274 Art.-Nr.: RCD 3096 M...
Seite 125 Präsenzmelder zur Aktivierung der Präsenzfunktion ein neues "1"-Telegramm an den regler senden. i Bei der Anwesenheitserfassung als Präsenzmelder kann bei den Tastsensor- Tastenfunktionen "Reglerbetriebsmodus" immer auch die Präsenztaste konfiguriert werden. Diese Parametrierung ist dann jedoch wirkungslos! Art.-Nr.: RCD 3094 M Seite 125 von 274 Art.-Nr.: RCD 3096 M...
Seite 126 "Nachbetrieb" -> Nach der Initialisierungsphase wird der Nachtbetrieb aktiviert. "Frost-/Hitzeschutzbetrieb" -> Nach der Initialisierungsphase wird der Frost-/Hitzeschutz aktiviert. Die dem aktivierten Betriebsmodus zugehörenden Objekte werden nach einem Reset aktualisiert. Art.-Nr.: RCD 3094 M Seite 126 von 274 Art.-Nr.: RCD 3096 M...
Seite 127: Temperatur-Sollwerte
Der mögliche Wertebereich einer Solltemperatur liegt bei "Heizen" zwischen +7,0 °C und +99,9 °C und wird im unteren Bereich durch die Frostschutztemperatur eingegrenzt. Bei zweistufigem Heizbetrieb wird zusätzlich der in der ETS parametrierte Stufenabstand berücksichtigt (Bild 41). Art.-Nr.: RCD 3094 M Seite 127 von 274 Art.-Nr.: RCD 3096 M...
Seite 128 Hitzeschutztemperatur vorgegeben werden (Bild 42). Dabei gilt... ≤ T Komfort Soll Kühlen Standby Soll Kühlen oder ≤ T Komfort Soll Kühlen Nacht Soll Kühlen Art.-Nr.: RCD 3094 M Seite 128 von 274 Art.-Nr.: RCD 3096 M...
Seite 129 ≤ T Komfort-Soll Kühlen Standby-Soll Kühlen oder ≤ T Komfort-Soll Grundstufe Kühlen Komfort-Soll Zusatzstufe Kühlen ≤ T Nacht-Soll Grundstufe Kühlen Nacht-Soll Zusatzstufe Kühlen ≤ T Komfort-Soll Kühlen Nacht-Soll Kühlen Art.-Nr.: RCD 3094 M Seite 129 von 274 Art.-Nr.: RCD 3096 M...
Seite 130 Software "RCD Flach 146x11" Funktionsbeschreibung Sollwerte für Betriebsart "Heizen und Kühlen" Bild 44: Solltemperaturen in der Betriebsart "Heizen und Kühlen" mit symmetrischer Totzone (empfohlene Vorgabe) Art.-Nr.: RCD 3094 M Seite 130 von 274 Art.-Nr.: RCD 3096 M...
Seite 131 +45,0 °C und wird im unteren Bereich durch die Frostschutztemperatur und im oberen Bereich durch die Hitzeschutztemperatur eingegrenzt. Bei zweistufigem Heiz- oder Kühlbetrieb wird zusätzlich der in der ETS parametrierte Stufenabstand berücksichtigt. Art.-Nr.: RCD 3094 M Seite 131 von 274 Art.-Nr.: RCD 3096 M...
Seite 132 Software "RCD Flach 146x11" Funktionsbeschreibung Bild 46: Solltemperaturen in der Betriebsart "Grund- und Zusatzheizen und -kühlen" mit symmetrischer Totzone (empfohlene Vorgabe) Art.-Nr.: RCD 3094 M Seite 132 von 274 Art.-Nr.: RCD 3096 M...
Seite 133 Die Komfort-Solltemperaturen für Heizen und Kühlen leiten sich aus dem Basis-Sollwert unter Berücksichtigung der eingestellten Totzone ab. Die Totzone (Temperaturzone, in der weder geheizt noch gekühlt wird) ist die Differenz zwischen den Komfort-Solltemperaturen. Art.-Nr.: RCD 3094 M Seite 133 von 274 Art.-Nr.: RCD 3096 M...
Seite 134 Basis-Sollwerts verändert werden, ändern sich automatisch auch die Solltemperaturen der Zusatzstufe indirekt mit. Bei einem Sollwertabstand von "0" heizen oder kühlen beide Stufen zur gleichen Zeit mit der selben Stellgröße. Art.-Nr.: RCD 3094 M Seite 134 von 274 Art.-Nr.: RCD 3096 M...
Seite 135 Fall stets nur mit dem nicht verschobenen Basis-Sollwert. Eine vor der Begrenzung aktive Sollwertverschiebung wird nach der Begrenzung wieder hergestellt, sofern diese nicht andersweitig, z. B. durch eine Betriebsmodusumschaltung, zurückgesetzt wurde. Art.-Nr.: RCD 3094 M Seite 135 von 274 Art.-Nr.: RCD 3096 M...
Seite 136 Parameter "Änderung des Sollwertes der Basistemperatur" auf "über Bus zulassen" parametriert wird. Das Objekt "Basis-Sollwert" wird im Fall einer nicht zugelassenen Basis- Sollwert-Verstellung über den Bus ausgeblendet (Einstellung "deaktiviert"). Art.-Nr.: RCD 3094 M Seite 136 von 274 Art.-Nr.: RCD 3096 M...
Seite 137 Busspannungsausfall oder nach einer Umschaltung des Betriebsmodus (z. B. Komfort nach Standby) wird der durch eine Vor-Ort-Bedienung vorgegebene oder durch das Objekt empfangene Basis-Sollwert verworfen und durch den ursprünglich in der ETS parametrierten Wert ersetzt. Art.-Nr.: RCD 3094 M Seite 137 von 274 Art.-Nr.: RCD 3096 M...
Seite 138 Basis-Sollwert wirkt (Temperatur-Offset der Basis-Temperatur) und somit alle anderen Temperatur-Sollwerte verschoben werden! Eine positive Verschiebung ist maximal bis zur konfigurierten Hitzeschutztemperatur möglich. Eine negative Verschiebung kann maximal bis zur eingestellten Frostschutztemperatur vorgenommen werden. Art.-Nr.: RCD 3094 M Seite 138 von 274 Art.-Nr.: RCD 3096 M...
Seite 139 "Vorgabe Sollwertverschiebung" von extern eingestellt werden. Dieses Objekt besitzt den selben Datenpunkt-Typ und den Wertebereich wie das Objekt "Rückmeldung Sollwertverschiebung" (siehe oben). Durch Anbindung an das Objekt "Vorgabe Sollwertverschiebung" sind Reglernebenstellen in der Lage, auch die aktuelle Art.-Nr.: RCD 3094 M Seite 139 von 274 Art.-Nr.: RCD 3096 M...
Seite 140 Durch Setzen des "Lesen"-Flags am Objekt "Soll-Temperatur" ist es möglich, den aktuellen Sollwert auszulesen. Nach Busspannungswiederkehr oder nach einer Neuprogrammierung durch die ETS wird der Objektwert entsprechend des aktuellen Soll-Temperaturwerts initialisiert und aktiv auf den Bus gesendet. Art.-Nr.: RCD 3094 M Seite 140 von 274 Art.-Nr.: RCD 3096 M...
Seite 141: Raumtemperaturmessung
· 0,3 = 6,45 °C, Result intern intern -> T = 22,3 °C · 0,7 = 15,61 °C Result extern extern -> T = 22,06 °C Result Ist Result intern Result extern Art.-Nr.: RCD 3094 M Seite 141 von 274 Art.-Nr.: RCD 3096 M...
Seite 142 Objekt "Ist-Temperatur" auf den Bus ausgesendet. Bei Bedarf kann die unabgeglichene Raumtemperatur zusätzlich als Infowert über das Objekt "Ist-Temperatur unabgeglichen" auf den Bus ausgesendet und beispielsweise in Visualisierungen angezeigt werden. Das Objekt zur Art.-Nr.: RCD 3094 M Seite 142 von 274 Art.-Nr.: RCD 3096 M...
Seite 143 Die Temperaturbegrenzung kann in Abhängigkeit der Konfiguration das Reglerverhalten mitunter stark beeinflussen. Durch eine ungünstige Parametrierung der Grenztemperatur (Grenztemperatur nahe Raum-/Solltemperatur) besteht die Möglichkeit, dass die vorgegebene Solltemperatur im Raum nie erreicht werden kann! Art.-Nr.: RCD 3094 M Seite 143 von 274 Art.-Nr.: RCD 3096 M...
Seite 144: Stellgrößen- Und Statusausgabe
-> invertiert: Stellgröße 0 % ... 100 %, Wert 255 ... 0 für schaltende Stellgrößen: -> nicht invertiert: Stellgröße Aus / Ein, Wert 0 / 1 -> invertiert: Stellgröße Aus / Ein, Wert 1 / 0 Art.-Nr.: RCD 3094 M Seite 144 von 274 Art.-Nr.: RCD 3096 M...
Seite 145 Telegramme empfangen werden. Das durch den Parameter "Zykluszeit für automatisches Senden..." festgelegte Zeitintervall sollte der Überwachungszeit im Aktor entsprechen (Zykluszeit im Regler vorzugsweise kleiner parametrieren). Durch die Einstellung "0" wird das zyklische Senden der Stellgröße deaktiviert. Art.-Nr.: RCD 3094 M Seite 145 von 274 Art.-Nr.: RCD 3096 M...
Seite 146 Regler inaktiv Regler inaktiv (Totzone) Regler aktiv Frostalarm Frostalarm kein Frostalarm ≤ +5 °C) > +5 °C / +41 °F) Raum Raum Tabelle 9: Bedeutung der 1 Bit Einzel-Statusmeldungen Art.-Nr.: RCD 3094 M Seite 146 von 274 Art.-Nr.: RCD 3096 M...
Seite 147 Tabelle 10: Bitkodierung des 1 Byte Zusatz-Statustelegramms i Das Zusatz-Status-Objekt wird nach einem Reset nach der Initialisierungsphase aktualisiert. Danach erfolgt die Aktualisierung des Status zyklisch alle 30 Sekunden parallel zur Stellgrößenberechnung des Reglers. Art.-Nr.: RCD 3094 M Seite 147 von 274 Art.-Nr.: RCD 3096 M...
Seite 148: Lüftersteuerung
Dateformat des Reglers. Bei den 1 Bit Objekten erhält jede Lüfterstufe diskret ein eigenes Objekt. Beim 1 Byte Objekt wird die aktive Lüfterstufe durch einen Wert ausgedrückt. Lüfterstufe Objektwert Lüfter AUS Tabelle 11: Wertbedeutung für 1 Byte Lüfterstufenobjekt Art.-Nr.: RCD 3094 M Seite 148 von 274 Art.-Nr.: RCD 3096 M...
Seite 149 Lüfterstufenobjekte des Reglers angesteuert. Die in die Gebläsegeräte integrierten elektromechanischen Ventile für Heizen und/oder Kühlen können über geeignete Schaltaktoren durch die Objekte "Meldung Heizen" oder "Meldung Kühlen" (siehe Seite 106) angesteuert werden. Art.-Nr.: RCD 3094 M Seite 149 von 274 Art.-Nr.: RCD 3096 M...
Seite 150 Stellgrößenberechnung (zyklisch alle 30 Sekunden) zuzüglich der parametrierten Wartezeit bei Stufenumschaltung aktualisiert. Eine Telegrammübertragung erfolgt nur bei Änderung der Objektwerte der Lüfterstufen. Nach einem Gerätereset werden die Lüfterstufenobjekte aktualisiert und der Zustand auf den Bus ausgesendet. Art.-Nr.: RCD 3094 M Seite 150 von 274 Art.-Nr.: RCD 3096 M...
Seite 151 Lüftersteuerung bei Umschaltung in den manuellen Betrieb die maximal mögliche Stufe an. i Im manuellen Betrieb ist die Einschaltstufe nur situationsbedingt in Funktion (siehe nächster Abschnitt "Einschaltstufe"). Art.-Nr.: RCD 3094 M Seite 151 von 274 Art.-Nr.: RCD 3096 M...
Seite 152 Lüfter zuvor durch die Stellgrößenauswertung abgeschaltet wurde (Stellgröße < Schwellwert Stufe 1 abzüglich Hysterese) und im Anschluss durch eine neue Stellgröße anlaufen soll. Art.-Nr.: RCD 3094 M Seite 152 von 274 Art.-Nr.: RCD 3096 M...
Seite 153 Aktivierung der Zwangsstellung ist der Fall, dass sich die Lüftersteuerung im Automatikbetrieb befindet und bedingt durch eine vorherige Stufenumschaltung eine Wartezeit abläuft. In diesem Fall wechselt die Lüftersteuerung erst nach Ablauf der Wartezeit in die Stufe der Zwangsstellung. Art.-Nr.: RCD 3094 M Seite 153 von 274 Art.-Nr.: RCD 3096 M...
Seite 154 Mit der Lüfterschutzfunktion kann der Lüfter eines Gebläsekonvektors, der längere Zeit nicht in Betrieb war, vorübergehend auf die maximale Stufe geschaltet werden. Auf diese Weise können die angesteuerten Lüftermotoren gegen ein Festsitzen geschützt werden. Zudem wird Art.-Nr.: RCD 3094 M Seite 154 von 274 Art.-Nr.: RCD 3096 M...
Seite 155 Bei einer aktiven Zwangsstellung wird der Lüfterschutz aus Sicherheitsgründen nicht ausgeführt. i Sofern in der ETS Lüfternachlaufzeiten konfiguriert sind, wird der Lüfter beim Deaktivieren des Lüfterschutzes verzögert abgeschaltet. Art.-Nr.: RCD 3094 M Seite 155 von 274 Art.-Nr.: RCD 3096 M...
Seite 156: Sperrfunktionen Des Raumtemperaturreglers
Raumtemperaturregelung durch die Zusatzstufe deaktiviert. Die Stellgröße der Zusatzstufe ist " 0", die Grundstufe arbeitet ununterbrochen weiter. i Ein Sperrbetrieb ist nach einem Reset (Busspannungswiederkehr, ETS- Programmiervorgang) stets gelöscht! Art.-Nr.: RCD 3094 M Seite 156 von 274 Art.-Nr.: RCD 3096 M...
Seite 157: Ventilschutz
Display ausgeblendet. Intern läuft die Uhr jedoch mit der zu erwartenden Gangabweichung weiter. Somit kann es vorkommen, dass sich der Zeitpunkt des Ventilschutzes bei nicht synchronisierter Uhr kontinuierlich verschiebt. Art.-Nr.: RCD 3094 M Seite 157 von 274 Art.-Nr.: RCD 3096 M...
Seite 158: Raumtemperaturregler-Nebenstelle
Andernfalls ist die Reglernebenstellenbedienung im Funktionsteil "Tastsensor" ohne Funktion. Die Reglernebenstelle besitzt neben der Bedienfunktion auch eine Anzeigefunktion. Im Display des Gerätes lassen sich, wie auch an der Reglerhauptstelle, verschiedene Statusinformationen Art.-Nr.: RCD 3094 M Seite 158 von 274 Art.-Nr.: RCD 3096 M...
Seite 159 Eingang Rückmeldung Sollwertverstellung von der Regler-Hauptstelle. Sollwertverschiebung Sollwertverschie- bung T.Reglernebenstelle R.Ausgang Anzeige verschiedener Symbole im Display. Regler Status Reglerstatus Außerdem zur Ansteuerung der Status-LED einer Funktionstaste zur Betriebsmodusumschaltung. Art.-Nr.: RCD 3094 M Seite 159 von 274 Art.-Nr.: RCD 3096 M...
Seite 160 Tabelle 12: Kommunikationsobjekte der Reglernebenstelle i Die Ist-Temperatur des Raumes kann über die Kommunikationsobjekte der Raumtemperaturmessung, die auch in der Reglernebenstelle zur Verfügung steht, ermittelt und im Display angezeigt werden. Art.-Nr.: RCD 3094 M Seite 160 von 274 Art.-Nr.: RCD 3096 M...
Seite 161: Bedienfunktionen
Alle Tasten, deren Funktionen auf "Präsenztaste" eingestellt sind, werden intern mit dem Objekt "T.Reglernebenstelle Präsenztaste" verbunden. Der Parameter "Präsenzfunktion beim Drücken der Taste" bestimmt den Objektwert, der bei einer Tastenbetätigung auf den Bus ausgesendet wird. Art.-Nr.: RCD 3094 M Seite 161 von 274 Art.-Nr.: RCD 3096 M...
Seite 162 Die Information des Stufenwertes als Rückmeldung vom Regler versetzt die Nebenstelle in die Lage, die Verstellung jederzeit an der richtigen Stelle fortzusetzen. Die Nebenstellen können auch auf ein Zurücksetzen der Sollwertverschiebung durch den Regler reagieren. Art.-Nr.: RCD 3094 M Seite 162 von 274 Art.-Nr.: RCD 3096 M...
Seite 163: Anzeigefunktionen
Heiz- oder Kühlenergie angefordert wird. Die Anzeige erfolgt dabei durch die Symbole â für Heizen oder è für Kühlen. Damit die Anzeige funktioniert, müssen die Kommunikationsobjekte für die Reglerstellgrößen Art.-Nr.: RCD 3094 M Seite 163 von 274 Art.-Nr.: RCD 3096 M...
Seite 164 Reglerhauptstelle verbunden werden (siehe Seite 159-160). Die Lüfterstufenanzeige muss an der Reglernebenstelle separat durch den Parameter "Regler Lüftersteuerung vorhanden" freigegeben werden. Darüber hinaus ist einzustellen, mit wie vielen Lüfterstufen (1...8) die Reglerhauptstelle arbeitet. Art.-Nr.: RCD 3094 M Seite 164 von 274 Art.-Nr.: RCD 3096 M...
Seite 165: Raumtemperaturmessung
(z. B. zur einfachen Messung und Anzeige einer Raumtemperatur ohne Regelung). Die Funktionsweise der Raumtemperaturmessung durch den internen oder externen Fühler ist wie im Kapitel "Raumtemperaturregler" beschrieben auch bei einer Reglernebenstelle gegeben (siehe Kapitel 4.2.4.2.6. Raumtemperaturmessung). Art.-Nr.: RCD 3094 M Seite 165 von 274 Art.-Nr.: RCD 3096 M...
Seite 166: Verhalten Nach Geräteneustart
Erst danach sollte die Reglerhauptstelle angeschlossen und programmiert werden. In größeren KNX/EIB Installationen, bei denen die Nebenstellen mitunter auf mehrere Linien verteilt sind, sollten nach einem Reset in einer Linie auch die restlichen Linien initialisiert werden. Art.-Nr.: RCD 3094 M Seite 166 von 274 Art.-Nr.: RCD 3096 M...
Seite 167: Szenenfunktion
Szene "PC-Vortrag" geschlossen und in der Szene "Besprechung" unverändert bleiben soll. In diesem Beispiel kann der Parameter "Senden zulassen ?" im Parameterknoten eines Szenenausgangs für die Szene "Besprechung" auf "Nein"" gestellt werden. Dadurch wird Art.-Nr.: RCD 3094 M Seite 167 von 274 Art.-Nr.: RCD 3096 M...
Seite 168 Die Speicherfunktion eines Wertes für die entsprechende Szenennummer wird durch den Parameter "Speichern zulassen?" freigegeben ("Ja") oder gesperrt ("Nein"). Wenn die Speicherfunktion gesperrt ist, wird der Objektwert des betroffenen Ausgangs bei einem Speichervorgang nicht abgefragt. Art.-Nr.: RCD 3094 M Seite 168 von 274 Art.-Nr.: RCD 3096 M...
Seite 169 Der Speichervorgang wird vom Tastsensor vollständig zu Ende ausgeführt, er ist nicht vorzeitig abzubrechen. i Während eines Speichervorgangs können keine Szene abgerufen werden, die Tasten oder Wippen des Tastsensors sind jedoch bedienbar. Art.-Nr.: RCD 3094 M Seite 169 von 274 Art.-Nr.: RCD 3096 M...
Seite 170: Display
Anzeige des Einheitentexts zum Wert mit dem kleinen Zeichensatz erfolgen. Für die dreizeilige Darstellung wird nur der kleine Zeichensatz verwendet. i Optional kann die Textdarstellung auf einer Anzeigenseite auch durch große Grafiksymbole ergänzt werden (siehe Seite 173-174). Art.-Nr.: RCD 3094 M Seite 170 von 274 Art.-Nr.: RCD 3096 M...
Seite 171 Bild 52: Beispiel für zweizeilige Textdarstellung mit kleiner Einheit mit Grafiksymbol Bild 53: Beispiel für zweizeilige Textdarstellung mit kleiner Einheit ohne Grafiksymbol Bild 54: Beispiel für dreizeilige Textdarstellung mit Grafiksymbol Art.-Nr.: RCD 3094 M Seite 171 von 274 Art.-Nr.: RCD 3096 M...
Seite 172 Wochentag und Uhrzeit * Datum * Soll-Temperatur * Ist-Temperatur * Uhrzeit + Datum * Wochentag und Datum Wochentag, Datum und Uhrzeit Schalten * Dimmen * Jalousie * Lichtszene * Art.-Nr.: RCD 3094 M Seite 172 von 274 Art.-Nr.: RCD 3096 M...
Seite 173 Wert ignoriert. i Bei einzeiliger Textanzeige ist bei einigen Anzeigefunktionen (z. B. "Wochentag und Uhrzeit") das Einblenden eines Grafiksymbols nicht möglich, da kein Platz auf der Anzeige vorhanden ist. Art.-Nr.: RCD 3094 M Seite 173 von 274 Art.-Nr.: RCD 3096 M...
Seite 174 Temperaturalarm zusätzlich im Display das Symbol ö Die Anzeige der Außentemperatur hat eine Auflösung von 0,1 °C und umfasst ebenfalls einen Bereich von –99,9 °C bis +99,9 °C. Die Temperaturanzeige aktualisiert sich, sobald ein Art.-Nr.: RCD 3094 M Seite 174 von 274 Art.-Nr.: RCD 3096 M...
Seite 175 Priorität überdecken Elemente mit einer niedrigeren Priorität vollständig, d. h. nicht gesetzte Pixel des Elementes mit der höheren Priorität löschen hinter ihm liegende gesetzte Pixel eines Elementes mit niedrigerer Priorität. Die Tabelle 13 verdeutlicht die Prioritätenreihenfolge der Anzeigeelemente. Art.-Nr.: RCD 3094 M Seite 175 von 274 Art.-Nr.: RCD 3096 M...
Seite 176 Software "RCD Flach 146x11" Funktionsbeschreibung Anzeigeelement Priorität Wertanzeige (Objektwerte) 2 (hoch) großes Grafiksymbol (30 x 30 Pixel) 1 (mittel) parametrierter Text 0 (niedrig) Tabelle 13: Prioritäten von Anzeigeelementen Art.-Nr.: RCD 3094 M Seite 176 von 274 Art.-Nr.: RCD 3096 M...
Seite 177: Symbole Im Segmentbereich
Bus angesteuert werden und symbolisiert einen Schaltuhrkanal. Die Segmente leuchten, wenn der jeweilige Schaltuhrkanal eingeschaltet ist (z. B. ø, ù, ú, û, ü, ý, þ). Tabelle 14: Bedeutung der kleinen Symbole im Segmentbereich des Gerätedisplays Art.-Nr.: RCD 3094 M Seite 177 von 274 Art.-Nr.: RCD 3096 M...
Seite 178 Piktogrammrahmen nicht angezeigt werden (Einstellung "Nein"), sind nur die jeweils aktiven Symbole im Display sichtbar. Bei angezeigten Piktogrammrahmen (Einstellung "Ja"), sind die Rahmen stets sichtbar und die jeweils aktiven Symbole leuchten innerhalb der zugehörigen Rahmen auf. Art.-Nr.: RCD 3094 M Seite 178 von 274 Art.-Nr.: RCD 3096 M...
Seite 179: Info-Modus
"Doppeltastbetrieb" eingestellt werden. Der konfigurierte Zustand kann im laufenden Betrieb des Geräts jederzeit in der zweiten Bedienebene, über eine Info-Taste oder durch das Kommunikationsobjekt "Info-Modus" verändert werden. Art.-Nr.: RCD 3094 M Seite 179 von 274 Art.-Nr.: RCD 3096 M...
Seite 180: Displaysteuerung
Bedienebene). Der in der zweiten Bedienebene eingestellte Helligkeitswert wird nichtflüchtig im Gerät gespeichert. i Das Einschalten oder Hochdimmen der Hintergrundbeleuchtung erfolgt sprunghaft. Das Ausschalten oder Herabdimmen erfolgt sanft (Soft-AUS mit fest implementierter Dimmzeit). Art.-Nr.: RCD 3094 M Seite 180 von 274 Art.-Nr.: RCD 3096 M...
Seite 181 Objekt den Wert "0" empfängt, oder durch einen Tastendruck der Aufruf einer neuen Seite erfolgt (siehe unten). Der Wert "0" im Objekt schaltet sets auf die erste Seite um und gibt den zyklischen Seitenwechsel wieder frei. Art.-Nr.: RCD 3094 M Seite 181 von 274 Art.-Nr.: RCD 3096 M...
Seite 182 Kommunikationsobjekt aktiv - siehe oben). Danach wird im zyklischen Wechsel fortgefahren. i Eine zuletzt aufgerufene Seite wird übersteuert und im Display überschrieben, sofern das Gerät vor Ort in der zweiten Bedienebene bedient wird. Art.-Nr.: RCD 3094 M Seite 182 von 274 Art.-Nr.: RCD 3096 M...
Seite 183: Auslieferungszustand
Display hingegen den Text "Außer Funktion". In beiden Fällen erscheint zusätzlich der Gerätetyp und die Version der Gerätefirmware. Die Display-Hintergrundbeleuchtung ist dann zudem auf 70 % Helligkeit gedimmt. Art.-Nr.: RCD 3094 M Seite 183 von 274 Art.-Nr.: RCD 3096 M...
Seite 184: Parameter
Die Betriebs-LED blinkt permanent mit einer festen Frequenz von 0,75 Hz. Neben der hier eingestellten Funktion kann die Betriebs-LED verschiedene Zustände durch andere Blinkrhythmen darstellen. Dazu gehören der Programmiermodus und die Art.-Nr.: RCD 3094 M Seite 184 von 274 Art.-Nr.: RCD 3096 M...
Seite 185 Antworttelegramm auf die Objekte "Uhrzeit" und "Datum" bestätigt werden. Datum/Uhrzeit 1-Telegramm Wenn das Datum und die Uhrzeit anfordern mit angefordert werden soll, kann an dieser 0-Telegramm Stelle die Telegrammpolarität des Art.-Nr.: RCD 3094 M Seite 185 von 274 Art.-Nr.: RCD 3096 M...
Seite 186 Info-Taste (sofern vorhanden) oder optional und eingeschränkt durch das Objekt steuerbar. Änderung Stetigregler in unsichtbar Dieser Parameter legt fest, ob in der zweiter Bedienebene zweiten Display-Bedienebene die sichtbar Einstellungen des Stetigreglers Art.-Nr.: RCD 3094 M Seite 186 von 274 Art.-Nr.: RCD 3096 M...
Seite 187 Reglernebenstelle wirkungslos. Änderung Lüfterstufen unsichtbar Dieser Parameter legt fest, ob in der in zweiter Bedienebene zweiten Display-Bedienebene die sichtbar Lüftersteuerung möglich ist (Einstellung "sichtbar"). Der Menüpunkt "Lüfter" ist in Art.-Nr.: RCD 3094 M Seite 187 von 274 Art.-Nr.: RCD 3096 M...
Seite 188 Änderungen nach Dieser Parameter legt fest, ob beim manuellem Verlassen Nein Verlassen der zweiten Bedienebene speichern? durch den Tastengriff eine Speicherung der Einstellungen erfolgt oder nicht. Art.-Nr.: RCD 3094 M Seite 188 von 274 Art.-Nr.: RCD 3096 M...
Seite 189: Parameter Zur Raumtemperaturmessung
An dieser Stelle wird der Fühler Abfragezeitraum des Temperaturwerts (0...255) * 1 min; des externen Fühlers festgelegt. Bei der 0 = inaktiv Einstellung "0" wird der externe Fühler Art.-Nr.: RCD 3094 M Seite 189 von 274 Art.-Nr.: RCD 3096 M...
Seite 190 Dieser Parameter legt fest, ob und mit Raumtemperatur welcher Zeit die ermittelte (0...255) * 1 min; 0 = Raumtemperatur zyklisch über das inaktiv Objekt "Ist-Temperatur" ausgegeben werden soll. Art.-Nr.: RCD 3094 M Seite 190 von 274 Art.-Nr.: RCD 3096 M...
Seite 191: Parameter Zum Tastsensor-Funktionsteil
Hier wird die Grundfunktion der Wippe Dimmen festgelegt. Jalousie Abhängig von dieser Einstellung zeigt Wertgeber 1Byte die ETS für diese Wippe Wertgeber 2Byte unterschiedliche Szenennebenstelle Kommunikationsobjekte und Parameter Art.-Nr.: RCD 3094 M Seite 191 von 274 Art.-Nr.: RCD 3096 M...
Seite 192 Wenn der Tastsensor bei einer kurzen Dunkler (UM) Betätigung umschalten soll, müssen die entsprechenden Schaltobjekte anderer Sensoren mit der gleichen Funktion miteinander verbunden sein. Bei der Einstellung "Heller/Dunkler (UM)" müssen auch die Dimmobjekte Art.-Nr.: RCD 3094 M Seite 192 von 274 Art.-Nr.: RCD 3096 M...
Seite 193 Nein Loslassen der Wippe ein Telegramm zum Stoppen des Dimmvorgangs. Wenn der Tastsensor Telegramme zum Dimmen in kleinen Stufen sendet, wird das Stoptelegramm in der Regel nicht Art.-Nr.: RCD 3094 M Seite 193 von 274 Art.-Nr.: RCD 3096 M...
Seite 194 Wert des Objekts umgeschaltet. Nur sichtbar bei "Vollflächige Bedienung = freigeschaltet"! Szenennummer 1, 2, …, 64 An dieser Stelle wird die (1 … 64) Szenennummer parametriert, die bei Art.-Nr.: RCD 3094 M Seite 194 von 274 Art.-Nr.: RCD 3096 M...
Seite 195 Funktion dient zur Lamellenverstellung einer Jalousie. Dieser Parameter ist nicht sichtbar bei "Bedienkonzept = Kurz – Lang"! 0 … 5 … 3000 Zeit, während der ein ausgesendetes MOVE-Telegramm durch Loslassen der Art.-Nr.: RCD 3094 M Seite 195 von 274 Art.-Nr.: RCD 3096 M...
Seite 196 Speichern einer Szene auf den Bus ausgesendet werden soll. Nur sichtbar bei "Vollflächige Bedienung = freigeschaltet"! Die folgenden Parameter sind nur für die Wippen-Funktion "Wertgeber 1 Byte" gültig... Funktionsweise Art.-Nr.: RCD 3094 M Seite 196 von 274 Art.-Nr.: RCD 3096 M...
Seite 197 Tastendruck freigeschaltet ist, gesperrt zeigt die ETS weitere Parameter an. Die Wertverstellung beginnt, wenn die Taste länger als 5 s gedrückt gehalten wird. In diesem Fall blinkt die jeweilige Art.-Nr.: RCD 3094 M Seite 197 von 274 Art.-Nr.: RCD 3096 M...
Seite 198 Tastendruck = freigeschaltet"! Zeit zwischen zwei 0,5 s Bei einer Wertverstellung berechnet der Telegrammen Tastsensor den neuen Telegrammwert aus dem vorherigen Wert und der eingestellten Schrittweite. Wenn er Art.-Nr.: RCD 3094 M Seite 198 von 274 Art.-Nr.: RCD 3096 M...
Seite 199 Temperaturwert (0 … 0...20...40 Abhängig vom Parameter 40 °C) "Tastenanordnung" bestimmt dieser Wippe 1.2 Parameter den Objektwert, wenn die Wippe unten (oder rechts)betätigt wird. Nur sichtbar bei "Funktionsweise = Temperaturwertgeber"! Art.-Nr.: RCD 3094 M Seite 199 von 274 Art.-Nr.: RCD 3096 M...
Seite 200 Bei der Einstellung "wie Wert nach der letzten Verstellung" startet der Tastsensor bei der langen Bedienung mit dem Wert, den er selbst oder ein anderes Gerät mit dieser Art.-Nr.: RCD 3094 M Seite 200 von 274 Art.-Nr.: RCD 3096 M...
Seite 201 Zeit zwischen zwei 0,5 s Dieser Parameter bestimmt die Telegrammen Geschwindigkeit, mit welcher der Tastsensor bei der Wertverstellung neue Telegramme sendet. Nur sichtbar bei "Wertverstellung über langen Tastendruck = freigeschaltet"! Art.-Nr.: RCD 3094 M Seite 201 von 274 Art.-Nr.: RCD 3096 M...
Seite 202 Wippe 1.1 Control’" bis zu 64 Szenen über ihre Nummer aufrufen oder speichern. An dieser Stelle wird die bei einem Tastendruck oben (oder links) auszusendende Szenennummer definiert. 1...64 Art.-Nr.: RCD 3094 M Seite 202 von 274 Art.-Nr.: RCD 3096 M...
Seite 203 Objektwert, der auf den Bus Wippe 1.1 ausgesendet wird, wenn die Wippe oben (oder links) gedrückt wird. Nur sichtbar bei "Funktion Kanal 1 (2) = Schalten (1 Bit)"! Art.-Nr.: RCD 3094 M Seite 203 von 274 Art.-Nr.: RCD 3096 M...
Seite 204 (oder rechts) gedrückt wird. Nur sichtbar bei "Funktion Kanal 1 (2) = Temperaturwertgeber (2 Byte)"! Zeit zwischen Kanal 1 0...30...255 In Abhängigkeit des gewählten und Kanal 2 Bedienkonzepts bestimmt dieser Art.-Nr.: RCD 3094 M Seite 204 von 274 Art.-Nr.: RCD 3096 M...
Seite 205 1, 2, …, 64 An dieser Stelle wird die (1 … 64) Szenennummer parametriert, die bei einem Szenenabruf oder beim Speichern einer Szene auf den Bus ausgesendet werden soll. Art.-Nr.: RCD 3094 M Seite 205 von 274 Art.-Nr.: RCD 3096 M...
Seite 206 Tastsensor bei der nächsten Betätigung auch das jeweils passende Telegramm senden kann. 100 … 400 … 50000 Dieser Parameter bestimmt, wie lange die Taste betätigt werden muss, damit Art.-Nr.: RCD 3094 M Seite 206 von 274 Art.-Nr.: RCD 3096 M...
Seite 207 Schrittweite), bis die Taste losgelassen wird. Zeit zwischen zwei 200 ms Dieser Parameter bestimmt, wie schnell Telegrammen 300 ms die Telegramme zum Dimmen bei einer 400 ms Telegrammwiederholung automatisch Art.-Nr.: RCD 3094 M Seite 207 von 274 Art.-Nr.: RCD 3096 M...
Seite 208 Werte als Ganzzahlen von 0 bis 255 oder als Prozentangaben von 0 % bis 100 % zu verstehen sind. Danach richten sich die folgenden Parameter und ihre Art.-Nr.: RCD 3094 M Seite 208 von 274 Art.-Nr.: RCD 3096 M...
Seite 209 Richtung verstellen, oder er speichert die Richtung der letzten umschalten (alternierend) Verstellung und kehrt diese bei einem neuen Tastendruck um. Nur sichtbar bei "Wertverstellung über langen Tastendruck = freigeschaltet"! Art.-Nr.: RCD 3094 M Seite 209 von 274 Art.-Nr.: RCD 3096 M...
Seite 210 Wertgeber (0 … 65535) (0 °C bis 40 °C), als Helligkeitswerte (0 Lux bis 1500 Lux) oder als Ganzzahlen (0 bis 65535) zu verstehen sind. Danach richten sich die nächsten Art.-Nr.: RCD 3094 M Seite 210 von 274 Art.-Nr.: RCD 3096 M...
Seite 211 Wert, den er selbst oder ein anderes Gerät mit dieser Gruppenadresse als letztes ausgesendet hat. Diese Einstellung ist nur auswählbar bei " Funktionsweise = Wertgeber (0…65535)! Art.-Nr.: RCD 3094 M Seite 211 von 274 Art.-Nr.: RCD 3096 M...
Seite 212 (+ 40 °C, 1500 Lux, 65535) erreicht, beendet er die Wertverstellung automatisch. Falls die Wertverstellung mit Überlauf erfolgen soll (Einstellung "Ja") und der Tastsensor die untere oder die obere Art.-Nr.: RCD 3094 M Seite 212 von 274 Art.-Nr.: RCD 3096 M...
Seite 213 Kanal-Bedienung definiert. Bei der Kanal 1 und Kanal 2 Einstellung "Kanal 1 oder Kanal 2" entscheidet der Tastsensor abhängig von der Betätigungsdauer, welchen von den beiden Kanälen er verwendet. Art.-Nr.: RCD 3094 M Seite 213 von 274 Art.-Nr.: RCD 3096 M...
Seite 214 Telegramm für den Kanal 1 und das Telegramm für den Kanal 2 aussendet, wenn die Taste gedrückt wird. Die folgenden Parameter sind nur für die Tasten-Funktion "Reglernebenstelle" gültig... Art.-Nr.: RCD 3094 M Seite 214 von 274 Art.-Nr.: RCD 3096 M...
Seite 215 Reglernebenstelle? = Ja"). Nur sichtbar Standby-Betrieb -> bei "Funktionsweise = Zwangs- Nacht-Betrieb -> Betriebsmodusumschaltung"! Komfort-Betrieb -> Standby-Betrieb -> Nacht-Betrieb -> Auto -> Komfort-Betrieb -> Auto -> Standby-Betrieb -> Art.-Nr.: RCD 3094 M Seite 215 von 274 Art.-Nr.: RCD 3096 M...
Seite 216 Taste deaktiviert. Die Lüfterbetriebsart kann nicht durch einen Tastendruck beeinflusst werden. Bei der Einstellung "Automatik" deaktiviert der Regler den manuellen Betrieb und schaltet auf automatische Lüftersteuerung um. Sollte bei einem Art.-Nr.: RCD 3094 M Seite 216 von 274 Art.-Nr.: RCD 3096 M...
Seite 217 Seite zyklischen Wechsels aufgerufen. Dabei können alle gemäß der Konfiguration im Aufruf Seite 1 Parameterknoten "Display" vorgegebenen Seiten der Reihenfolge Aufruf Seite 2 nach umgeschaltet werden, also auch Art.-Nr.: RCD 3094 M Seite 217 von 274 Art.-Nr.: RCD 3096 M...
Seite 218 Tastenbetätigung aktiviert wird. Es ist möglich, zwischen verschiedenen Nachtbetrieb Betriebsmodi umzuschalten. Nur sichtbar bei "Funktion der Taste = Frost-/Hitzeschutzbetrieb Betriebsmodusumschaltung"! Komfortbetrieb -> Standby-Betrieb Komfortbetrieb -> Nachtbetrieb Standby-Betrieb -> Nachtbetrieb Art.-Nr.: RCD 3094 M Seite 218 von 274 Art.-Nr.: RCD 3096 M...
Seite 219 Tastendruck in positive Richtung (Einstellung "Sollwert erhöhen") oder in negative Richtung (Einstellung "Sollwert verringern") verschoben werden. h Tastsensor -> Wippen-/Tastenauswahl -> Tasten 2 … n siehe Taste 1! Art.-Nr.: RCD 3094 M Seite 219 von 274 Art.-Nr.: RCD 3096 M...
Seite 220: Status-Led
Objektes "Schalten" und bei den Tastenfunktionen "Lüftersteuerung" und "Sollwertverscheibung" den invertierten Zustand der Tastenfunktion. Bei den Funktionen "Schalten" und "Dimmen" wird der Objektwert wie folgt ausgewertet: "AUS" -> LED leuchtet / Art.-Nr.: RCD 3094 M Seite 220 von 274 Art.-Nr.: RCD 3096 M...
Seite 221 Parameter "Status-LED EIN bei" eingeblendet. Vergleicher mit Vorzeichen Die Status-LED wird in Abhängigkeit (1 Byte) einer Vergleichsoperation angesteuert. Es steht in dieser Konfiguration ein separates 1 Byte Kommunikationsobjekt Art.-Nr.: RCD 3094 M Seite 221 von 274 Art.-Nr.: RCD 3096 M...
Seite 222 Status-LED EIN bei Vergleichswert größer als Die Status-LED zeigt an, ob der empfangener Wert parametrierte Vergleichswert größer, kleiner oder gleich dem Wert des Vergleichswert kleiner als Objekts "Status-LED" ist. Art.-Nr.: RCD 3094 M Seite 222 von 274 Art.-Nr.: RCD 3096 M...
Seite 223 Vergleichswert gleich empfangenem Wert Vergleichswert -128 ... 0 ... 127 An dieser Stelle wird der Vergleichswert (-128 … 127) parametriert, mit dem der Wert des Objekts "Status-LED" verglichen wird. Art.-Nr.: RCD 3094 M Seite 223 von 274 Art.-Nr.: RCD 3096 M...
Seite 224: Info-Modus
Textzeile angezeigt, wenn dieser Parameter auf "vorgegebener Text (abhängig Tastenfunktion)" eingestellt ist. Bei der Einstellung "freier Text" können wahlweise auch freie, benutzerdefinierte Texte in der ETS eingegeben werden. Art.-Nr.: RCD 3094 M Seite 224 von 274 Art.-Nr.: RCD 3096 M...
Seite 225 18 Zeichen bestehen. Dieser Parameter ist nur bei Wippenfunktion sichtbar und definiert in Abhängigkeit der Tastenanordnung das Verhalten des Infotextes bei einer Wippenbetätigung unten oder rechts. Art.-Nr.: RCD 3094 M Seite 225 von 274 Art.-Nr.: RCD 3096 M...
Seite 226: Sperrfunktion
Szenenabruf Szene 2 interner Szenenabruf Szene 3 interner Szenenabruf Szene 4 interner Szenenabruf Szene 5 interner Szenenabruf Szene 6 interner Szenenabruf Szene 7 interner Szenenabruf Szene 8 Art.-Nr.: RCD 3094 M Seite 226 von 274 Art.-Nr.: RCD 3096 M...
Seite 227 Sperrung verhalten sich alle Tasten mit ungerader Tastennummer wie die hier parametrierte. Die gewünschten Funktionen können entweder der Funktion einer bestehenden Taste entsprechen, oder sie können als spezielle Sperrfunktionen parametriert werden. Art.-Nr.: RCD 3094 M Seite 227 von 274 Art.-Nr.: RCD 3096 M...
Seite 228 Taste 12 Taste ausführen soll, wird diese Taste hier ausgewählt. Nur sichtbar bei "Reaktion des Tastsensors am Ende der Sperrung = Reaktion wie Taste >>Y<< beim Drücken / Loslassen"! Art.-Nr.: RCD 3094 M Seite 228 von 274 Art.-Nr.: RCD 3096 M...
Seite 229 Tastsensor -> Sperren -> Sperren - Sperrfunktion 1 / Sperren - Sperrfunktion 2. Für die beiden Sperrfunktionen stehen mit Ausnahme der Ansteuerung der Status-LED die gleichen Parameter wie für die Tastenfunktionen zur Verfügung. Art.-Nr.: RCD 3094 M Seite 229 von 274 Art.-Nr.: RCD 3096 M...
Seite 230: Alarmmeldungen
Telegramm zur Alarm- Quittierung durch den Tastendruck über das separate Objekt "Quittierung Alarmmeldung" auf den Bus ausgesendet werden soll. Über dieses Objekt kann zum Beispiel Art.-Nr.: RCD 3094 M Seite 230 von 274 Art.-Nr.: RCD 3096 M...
Seite 231 Alarmmeldung AUS-Telegramm Dieser Parameter stellt die Polarität des quittieren durch EIN-Telegramm Objekts "Quittierung Alarmmeldung" ein. Die Voreinstellung dieses Parameters ist abhängig von der eingestellten Polarität des Alarmmelde-Objektes. Art.-Nr.: RCD 3094 M Seite 231 von 274 Art.-Nr.: RCD 3096 M...
Seite 232: Parameter Zum Regler-Funktionsteil
Dazu kann dieser Parameter auf "Ja" eingestellt werden. Die Aktualisierung erfolgt dann nach einem Reset durch Wertlese- Telegramme an den Raumtemperaturregler (ValueRead). Dieser muss durch Wertrückmeldungen antworten (ValueResponse). Art.-Nr.: RCD 3094 M Seite 232 von 274 Art.-Nr.: RCD 3096 M...
Seite 233 Kühlen invertiert aus Nein Regler Lüftersteuerung vorhanden Nein Anzahl der Lüfterstufen keine Lüfterstufen 1 Lüfterstufe 2 Lüfterstufen 3 Lüfterstufen 4 Lüfterstufen 5 Lüfterstufen 6 Lüfterstufen 7 Lüfterstufen 8 Lüfterstufen Art.-Nr.: RCD 3094 M Seite 233 von 274 Art.-Nr.: RCD 3096 M...
Seite 234 Software "RCD Flach 146x11" Parameter Schrittweite der 4- 0,5 K stufigen 1,0 K Sollwertverschiebung 1,5 K 2,0 K Art.-Nr.: RCD 3094 M Seite 234 von 274 Art.-Nr.: RCD 3096 M...
Seite 235: Regler Allgemein
Reglerstellgrößen als Heizen und Kühlen Grundlage der Lüftersteuerung verwendet werden. Durch den Grundheizen Parameter "Lüfterbetriebsart" wird festgelegt, durch welche Stellgröße des Zusatzheizen Reglers die Lüftersteuerung angesteuert wird. Bei einstufiger Art.-Nr.: RCD 3094 M Seite 235 von 274 Art.-Nr.: RCD 3096 M...
Seite 236 Grenzen einzustellen. (4 K / 90 min) Dieser Parameter ist nur sichtbar bei "Art der Heizregelung = stetige PI- SplitUnit (4 K / 90 min) Regelung". über Regelparameter Art.-Nr.: RCD 3094 M Seite 236 von 274 Art.-Nr.: RCD 3096 M...
Seite 237 Separate Einstellung des Heizen Regelparameters "Proportionalbereich". (10 ... 127) * 0,1 K Dieser Parameter ist nur sichtbar bei "Art der Kühlung = über Regelparameter" und bei der Kühlregelungsart "PI-Regelung". Art.-Nr.: RCD 3094 M Seite 237 von 274 Art.-Nr.: RCD 3096 M...
Seite 238 Umschaltung zwischen Bei parametrierter Mischbetriebsart Heizen und Kühlen kann zwischen Heizen und Kühlen umgeschaltet werden. automatisch Die Umschaltung erfolgt in Abhängigkeit des Betriebsmodus und der Raumtemperatur automatisch. Art.-Nr.: RCD 3094 M Seite 238 von 274 Art.-Nr.: RCD 3096 M...
Seite 239 Bus ausgegeben werden soll. Die Zykluszeit kann an dieser Stelle eingestellt werden. Die Einstellung "0" deaktiviert das zyklische Übertragen des Objektwerts. Nur sichtbar bei "Umschaltung zwischen Heizen und Kühlen = automatisch". Art.-Nr.: RCD 3094 M Seite 239 von 274 Art.-Nr.: RCD 3096 M...
Seite 240: Lüftersteuerung
2 -> Stufe 3, * 1 % Schwellwert Lüfter Stufe 0...90...100 3 -> Stufe 4, * 1 % Schwellwert Lüfter Stufe 0...100 4 -> Stufe 5, * 1 % Art.-Nr.: RCD 3094 M Seite 240 von 274 Art.-Nr.: RCD 3096 M...
Seite 241 Der Regler bietet die Möglichkeit, über Zwangsstellung Lüfterstufe 1 den Bus eine Lüfterzwangsstellung zu Lüfterstufe 2 aktivieren. Bei aktiver Zwangsstellung Lüfterstufe 3 können die Lüfterstufen weder im Lüfterstufe 4 Automatikbetrieb, noch im manuellem Art.-Nr.: RCD 3094 M Seite 241 von 274 Art.-Nr.: RCD 3096 M...
Seite 242 Stelle parametrierte Zeit nach, sofern ein Faktor größer "0" eingestellt ist. Dieser Parameter ist wirksam für die Reglerbetriebsart "Heizen" (ggf. in Grund- und Zusatzstufe). 0...255 Art.-Nr.: RCD 3094 M Seite 242 von 274 Art.-Nr.: RCD 3096 M...
Seite 243 Stellgröße ist 0%, bis 1...100 Die im Automatikbetrieb von der interne Stellgröße Lüftersteuerung ausgewertete größer ist als, Stellgröße kann optional durch diesen Parameter im unteren Stellgrößenbereich begrenzt werden. Art.-Nr.: RCD 3094 M Seite 243 von 274 Art.-Nr.: RCD 3096 M...
Seite 244 Stellgröße kann optional durch den an dieser Stelle parametrierten statischen Offset angehoben werden. Sollte sich rein rechnerisch durch den Offset ein Wert über 100 % ergeben, wird der Stellgrößenwert auf den Maximalwert begrenzt. Art.-Nr.: RCD 3094 M Seite 244 von 274 Art.-Nr.: RCD 3096 M...
Seite 245: Stellgrößen- Und Statusausgabe
Stellgrößentelegramm für die Zusatzstufe Heizen normal oder Normal (bestromt invertiert ausgegeben werden soll. bedeutet geöffnet) Dieser Parameter ist nur sichtbar, wenn die Betriebsart "Heizen" oder "Heizen Art.-Nr.: RCD 3094 M Seite 245 von 274 Art.-Nr.: RCD 3096 M...
Seite 246 Statusmeldung über ein 1 Byte Telegramm oder über einzelnen Zustand ein 1 Bit Telegramm auf den Bus übertragen ausgesendet wird. Bei der Einstellung "Regler allgemein" werden verschiedene Statusmeldungen Art.-Nr.: RCD 3094 M Seite 246 von 274 Art.-Nr.: RCD 3096 M...
Seite 247 Dieser Parameter ist nur sichtbar, wenn Nachtbetrieb aktiv der Parameter "Status Regler" auf "einzelnen Zustand übertragen" Frost- / Hitzeschutz aktiv parametriert ist. Regler gesperrt Heizen / Kühlen Regler inaktiv Frostalarm Art.-Nr.: RCD 3094 M Seite 247 von 274 Art.-Nr.: RCD 3096 M...
Seite 248: Sollwerte
An dieser Stelle wird festgelegt, ob eine der Basistemperatur über Bus zulassen Änderung des Basis-Sollwerts über den Bus möglich ist. Bei der Einstellung "zulassen" wird das Objekt "Basis- Sollwert" in der ETS sichtbar. Art.-Nr.: RCD 3094 M Seite 248 von 274 Art.-Nr.: RCD 3096 M...
Seite 249 Basis-Sollwert in zwei Bereiche. Aus der daraus resultierenden halben Totzone leiten sich die Komfort-Solltemperaturen direkt vom Basis-Sollwert ab (Basis- Sollwert - 1/2 Totzone = Komforttemperatur Heizen oder Basis- Art.-Nr.: RCD 3094 M Seite 249 von 274 Art.-Nr.: RCD 3096 M...
Seite 250 Temperatur zyklisch über das Objekt (0...255) * 1 min; "Soll-Temperatur" ausgesendet werden 0 = inaktiv soll. Definition der Zykluszeit durch diesen Parameter. Bei der Einstellung "0" wird die Soll-Temperatur nicht Art.-Nr.: RCD 3094 M Seite 250 von 274 Art.-Nr.: RCD 3096 M...
Seite 251 über die Grenzen hinaus. max. Solltemp. und Differenz zur Einstellung "nur Differenz zur Außentemperatur Außentemperatur": Bei dieser Einstellung wird die Außentemperatur überwacht und mit der aktiven Solltemperatur verglichen. Die Vorgabe Art.-Nr.: RCD 3094 M Seite 251 von 274 Art.-Nr.: RCD 3096 M...
Seite 252 Außentemperaturdifferenz. Das bedeutet, dass der Regler die Solltemperatur entsprechend der in der ETS parametrierten Differenz zur Außentemperatur so lange nach oben nachführt, bis die maximale Solltemperatur oder die Art.-Nr.: RCD 3094 M Seite 252 von 274 Art.-Nr.: RCD 3096 M...
Seite 253 Dieser Parameter ist nur bei freigegebener Solltemperaturüberwachung sichtbar. Dann jedoch nur, wenn der Parameter "Begrenzung der Solltemperatur im Kühlbetrieb" auf "nur max. Solltemperatur" oder "max. Solltemperatur und Differenz zur Außentemperatur" eingestellt ist. Art.-Nr.: RCD 3094 M Seite 253 von 274 Art.-Nr.: RCD 3096 M...
Seite 254: Regler Funktionalität
Heizkörper- oder Kühlanlagen-Stellventile zu verhindern, kann ein zyklischer Ventilschutz durchgeführt werden. Dieser Parameter aktiviert durch die Einstellung "Ja" den Ventilschutz. Diese Schutzfunktion wird generell nur für nicht aktive Stellgrößenausgänge Art.-Nr.: RCD 3094 M Seite 254 von 274 Art.-Nr.: RCD 3096 M...
Seite 255 Fußbodenheizung über die Stellgröße ab. Sobald die Fußboden-Temperatur 1 K unter die Grenztemperatur gefallen ist, schaltet der Regler wieder die Stellgröße ein, sofern dies der Regelalgorithmus vorsieht. Die Art.-Nr.: RCD 3094 M Seite 255 von 274 Art.-Nr.: RCD 3096 M...
Seite 256 Software "RCD Flach 146x11" Parameter Hysterese 1 K ist fest eingestellt und lässt sich nicht verändern. Art.-Nr.: RCD 3094 M Seite 256 von 274 Art.-Nr.: RCD 3096 M...
Seite 257: Zweite Bedienebene
Temperatur des Betriebsmodus "Nacht" für den Heizbetrieb änderbar ist (Einstellung "freigegeben"). Bei "gesperrt" wird die Soll-Temperatur lediglich angezeigt ohne verändern werden zu können. Es ist zu beachten, dass die Sichtbarbeit Art.-Nr.: RCD 3094 M Seite 257 von 274 Art.-Nr.: RCD 3096 M...
Seite 258 Ort am Gerät auch nicht verändert werden. Die Einstellung ist in der zweiten Bedienebene stets nur dann sichtbar, wenn die Solltemperaturbegrenzung in der ETS auch freigegeben ist. Art.-Nr.: RCD 3094 M Seite 258 von 274 Art.-Nr.: RCD 3096 M...
Seite 259: Parameter Zum Display
Abschaltzeit nur dann wieder ausgeschaltet, wenn die Beleuchtung über das enstprechende Kommunikationsobjekt ausgeschaltet sein soll (Objektwert "AUS" oder "0"). Das Einschalten durch Tastendruck erfolgt auf den zuletzt vor Ort in der Art.-Nr.: RCD 3094 M Seite 259 von 274 Art.-Nr.: RCD 3096 M...
Seite 260 Sprung zu der in der ETS parametrierten Seite, sobald im Betrieb der Schaltwert "1" empfangen wird. Wenn das Objekt "variabler Seitenaufruf " genutzt wird, kann mit einem Wert Art.-Nr.: RCD 3094 M Seite 260 von 274 Art.-Nr.: RCD 3096 M...
Seite 261 Piktogrammrahmen dienen als Platzhalter für nicht leuchtende Symbole. Wenn die Piktogrammrahmen nicht angezeigt werden (Einstellung "Nein"), sind nur die jeweils aktiven Symbole im Display sichtbar. Bei angezeigten Piktogrammrahmen (Einstellung "Ja"), Art.-Nr.: RCD 3094 M Seite 261 von 274 Art.-Nr.: RCD 3096 M...
Seite 262 Mögliche Werte des Objekts sind "0 = Symbol ausblenden", "1 = Zeige Symbol Nr. 1", "2 = Zeige Symbol Nr. 2" ... "255 = Zeige Symbol Nr. 255". Wenn Art.-Nr.: RCD 3094 M Seite 262 von 274 Art.-Nr.: RCD 3096 M...
Seite 263 Display -> Seiten 2, 3, 4 (siehe Seite 1) Aus der Verwendung der Zeichensätze, also aus der Einstellung, wie viele Zeilen eine Seite hat, leiten sich die Anzeigefunktionen einer Textzeile ab. Art.-Nr.: RCD 3094 M Seite 263 von 274 Art.-Nr.: RCD 3096 M...
Seite 264 Informationen für die Zeile 1 der zweizeiligen Textdarstellung. Datum Wochentag und Datum Soll-Temperatur Ist-Temperatur Externe Temperatur Datum + Uhrzeit Uhrzeit + Datum Wochentag, Datum und Uhrzeit Uhrzeit + Ist-Temperatur Uhrzeit + Soll-Temperatur Art.-Nr.: RCD 3094 M Seite 264 von 274 Art.-Nr.: RCD 3096 M...
Seite 265 Bei einer Wertanzeige im DPT 9.xxx Nachkommastellen oder 14.xxx kann der empfangene Wert angepasst werden, bevor dieser im Display angezeigt wird. Dieser Parameter definiert die Anzahl der Nachkommastellen des Anzeigewerts. Art.-Nr.: RCD 3094 M Seite 265 von 274 Art.-Nr.: RCD 3096 M...
Seite 266 DPT 6.xxx (EIS 14 signed) Wertanzeige DPT 7.xxx (EIS 10 unsigned) Wertanzeige DPT 8.xxx (EIS 10 signed) Wertanzeige DPT 9.xxx (EIS 5) Wertanzeige DPT 12.xxx (EIS 11 unsigned) Art.-Nr.: RCD 3094 M Seite 266 von 274 Art.-Nr.: RCD 3096 M...
Seite 267 Einheitentext Text-Eingabefeld Bei einer Wertanzeige kann der (max. 10 Zeichen), angezeigte Wert um eine Einheit keine Voreinstellung ergänzt werden. Der Einheitentext wird ohne Leerzeichen direkt an den Wert Art.-Nr.: RCD 3094 M Seite 267 von 274 Art.-Nr.: RCD 3096 M...
Seite 268 Wert in Bezug auf das Vorzeichen angepasst werden, bevor dieser im Display angezeigt wird. Dieser Parameter definiert, ob der Anzeigewert mit oder ohne Vorzeichen dargestellt werden soll. Art.-Nr.: RCD 3094 M Seite 268 von 274 Art.-Nr.: RCD 3096 M...
Seite 269: Parameter Zur Szenenfunktion
Wenn die internen Szenen über das Nebenstellenobjekt mit Nebenstellenobjekt aufgerufen werden Szenennummer sollen, benötigen sie jeweils eine eindeutige Nummer. An dieser Stelle wird die Nebenstellennummer der vierten Szene parametriert. Art.-Nr.: RCD 3094 M Seite 269 von 274 Art.-Nr.: RCD 3096 M...
Seite 270 "Datentyp = Schalten". Szene 1 0...255 Hier kann der Wert der ersten Szene Wert (0 … 255) vordefiniert werden. Dieser Parameter ist nur sichtbar bei "Datentyp = Wert (0...255)". Art.-Nr.: RCD 3094 M Seite 270 von 274 Art.-Nr.: RCD 3096 M...
Seite 271 Einzelfällen dazu kommen, dass die Reihenfolge der Telegramme von der Nummerierung der Ausgänge abweicht. Szenen 2 … 8 siehe Szene 1! h Szenenausgang 2 ... 8 (siehe Szenenausgang 1) Art.-Nr.: RCD 3094 M Seite 271 von 274 Art.-Nr.: RCD 3096 M...
Seite 272: Anhang
Sperrfunktion ......... 97 Status-LED ........16-17 Stellgrößengrenzwerte ......154 Inbetriebnahme ........13 Stellgrößenobjekte ....... 144 Ist-Temperatur ........142 Stellgrößenoffset ........154 Art.-Nr.: RCD 3094 M Seite 272 von 274 Art.-Nr.: RCD 3096 M...
Seite 273 Taupunktbetrieb ........156 Temperaturbegrenzung .. 143 Fußbodenheizung Temperaturerfassung ......141 Temperatur-Sollwerte ......138 Ventilschutz .......... 157 Zusätzlicher Reglerstatus ..... 147 zweite Bedienebene ......18 Art.-Nr.: RCD 3094 M Seite 273 von 274 Art.-Nr.: RCD 3096 M...
Seite 274 Anhang ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 D-58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-1 89 E-mail: mail.info@jung.de Internet: www.jung.de www.jung-katalog.de Art.-Nr.: RCD 3094 M Seite 274 von 274 Art.-Nr.: RCD 3096 M...

Diese Anleitung auch für:

Rcd 3096 m

Jung RCD 3094 M Produktdokumentation

Quicklinks

Verwandte Anleitungen für Jung RCD 3094 M

Inhaltszusammenfassung für Jung RCD 3094 M

Diese Anleitung auch für:

Inhaltsverzeichnis
