Jung 1730JE Bedienungsanleitung

LB-Management
Jalousieeinsatz Standard
Jalousieeinsatz Standard
Art.-Nr.: 1730JE
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei-
tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
Gefahr durch elektrischen Schlag. Das Gerät nicht auf ungeerdete elektrisch leitfähige Unter-
gründe montieren oder mit diesen in Kontakt bringen.
Verletzungsgefahr. Gerät nur zum Steuern von Jalousie- und Rollladenmotoren oder Markisen
einsetzen. Keine anderen Lasten schalten.
Sollen mehrere Motoren an einem Ausgang parallelgeschaltet werden, unbedingt Angaben der
Hersteller beachten, gegebenenfalls Trennrelais verwenden. Motoren können zerstört werden.
Nur Jalousiemotoren mit mechanischen oder elektronischen Endlagenschaltern verwenden.
Endlagenschalter auf korrekte Justierung prüfen. Angaben der Motorenhersteller beachten. Ge-
rät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(1) Jalousieeinsatz
(2) Rahmen
(3) Aufsatz
(4) Anschlussklemmen
(5) Taste TEST
3 Bestimmungsgemäßer Gebrauch
– Steuern elektrisch betriebener Jalousien, Rollläden und Markisen
82595713
J0082595713

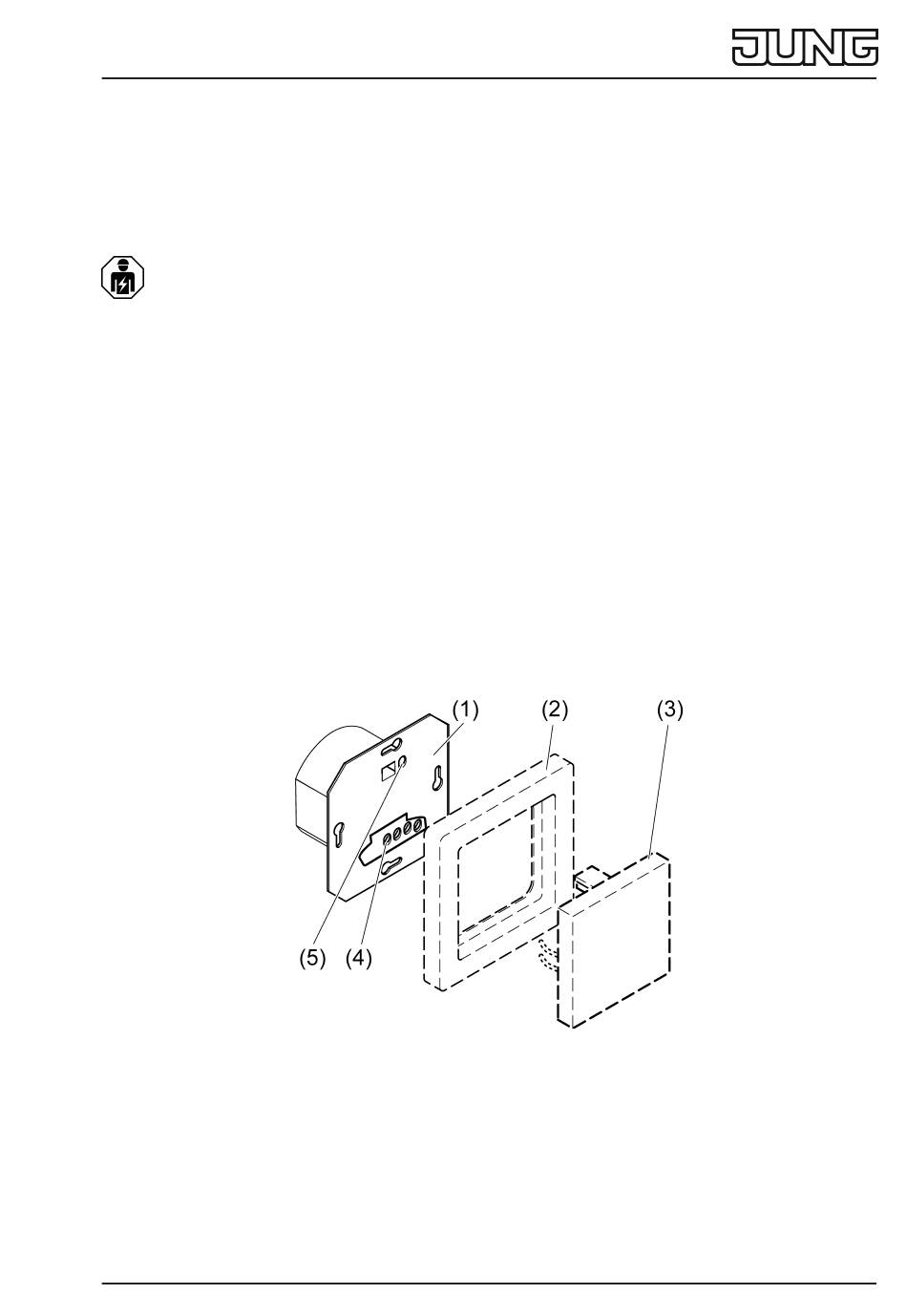

Bild 1: Geräteaufbau
1 / 4
16.07.2018
