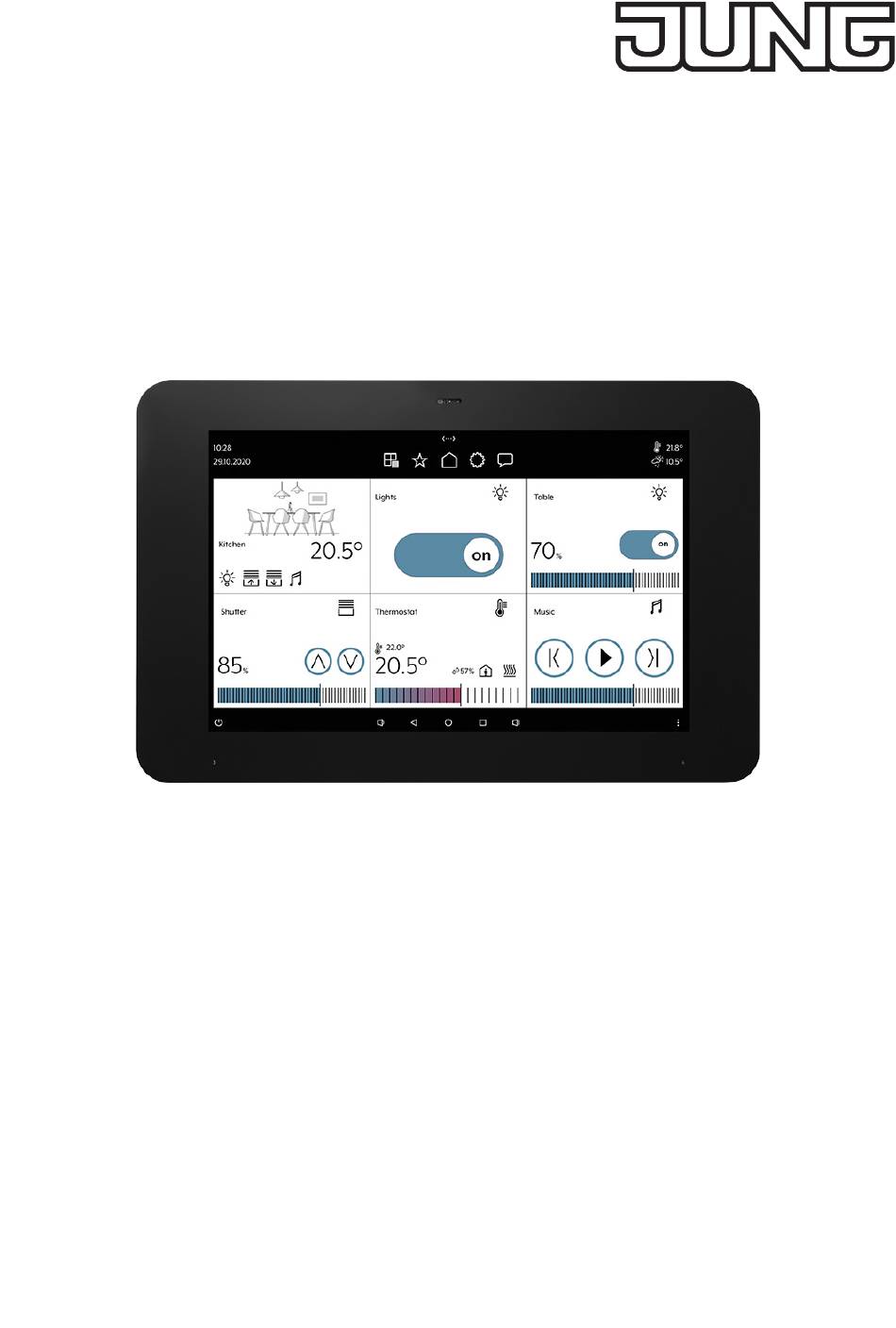

Produktdokumentation
KNX Smart Panel 8
Art.-Nr.: SP 0081 U
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
GERMANY
Tel. +49 2355 806-0
Fax +49 2355 806-204
kundencenter@jung.de
www.jung.de
07/2025
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jung KNX Smart Panel 8

Inhaltszusammenfassung für Jung KNX Smart Panel 8

  • Seite 1 Produktdokumentation KNX Smart Panel 8 ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 Art.-Nr.: SP 0081 U 58579 Schalksmühle GERMANY Tel. +49 2355 806-0 Fax +49 2355 806-204 kundencenter@jung.de www.jung.de 07/2025...

  • Seite 2: Inhaltsverzeichnis

    5.3 Geräteeinstellungen ....................5.4 Bedienung über Apps im Hauptmenü ..............5.5 Apps für Gebäudeautomation .................. 5.6 App-Verknüpfung im Hauptmenü erstellen ............. 5.7 App „JUNG Smart Vision“ ..................5.7.1 Status- und Navigationsleiste ...................... 5.7.2 Gebäudevisualisierung (Home) ....................5.7.3 Gebäudestruktur (TreeView) ......................
  • Seite 3 6.3 App „JUNG Smart Vision“ – Erweiterte Einstellungen ........... 6.3.1 Erweiterte Einstellungen konfigurieren ..................6.3.2 Anwesenheitssimulation konfigurieren (wiedergeben, aufnehmen und bearbeiten)....6.3.3 Sequenztaster konfigurieren (koppeln mit physischem Taster) ........... 6.3.4 Smart Panel mit mobilem Endgerät (Client) koppeln ..............6.4 App „JUNG Smart Vision“ – Mobiles Endgerät (Client) ......... 6.4.1 Herunterladen und Installieren ..................... 6.4.2 Bedienung ............................ 6.4.3 Mobiles Endgerät (Client) mit Smart Panel koppeln ..............6.4.4 Einstellungen für gekoppelte Geräte am mobilen Endgerät (Client) anpassen ......

  • Seite 4: Sicherheitshinweise Und Geräteaufbau

    Sicherheitshinweise und Geräteaufbau Sicherheitshinweise und Geräteaufbau 1.1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-Stromkreise geltenden Vorschriften und Normen einhalten.

  • Seite 5: Produkteigenschaften

    - PIN-Schutz für Bereiche / Elemente - Backup und Wiederherstellung - Mobile App - Gesicherter Fernzugriff über ein myJUNG-Konto - App-Anwender pro Installation: max. 10 - Türsprechfunktion nur in Verbindung mit dem Smart Gateway SG 650-.. oder SG 150-.. von Siedle 2.4 Lieferumfang - KNX Smart Panel 8 - Smart Panel Adapter für Wandmontage - Bedienungsanleitung SP 0081 U Seite 5 von 125...

  • Seite 6: Voraussetzungen

    Montage und elektrischer Anschluss 2.5 Voraussetzungen Voraussetzungen für JUNG Smart Vision sind: - 1 x JUNG KNX Smart Panel 8 - 1 x Windows-PC mit JUNG KNX Smart Panel Designer Software (Mindestanforderungen: Windows 10, 64-Bit, 120 MB freier Speicherplatz) - 1 x ETS Produktdatenbank für JUNG KNX Smart Panel 8 und zugehörige DCA (Device Configuration App) Optional: - lokales Netzwerk (LAN) - mobile Endgeräte (Smartphone, Tablet, ...) mit iOS- oder Android-Betriebssystem Erläuterung: Dieses Handbuch beschreibt das Produkt KNX Smart Panel 8 und die Anwendung JUNG SMART VISION. JUNG Smart Vision ist auf dem JUNG KNX Smart Panel 8 als App vorinstalliert und dient zum Visualisie- ren und Bedienen von Anlagenzuständen innerhalb der KNX Gebäudeautomation. Zur Projektierung und Inbetriebnahme von JUNG Smart Vision wird eine PC Version der Software für Windows Betriebssysteme...

  • Seite 7: Montage Adapter

    Montage und elektrischer Anschluss 3.3 Montage Adapter Abb. 2: Montage Adapter 1 Arretierungsschrauben Adapter 2 Befestigungshaken • Adapter mit insgesamt vier Arretierungsschrauben (1) auf Einbaugehäuse montieren. (Abb. 2) Bei Montage auf eine Gerätedose muss der Adapter auf die Wand montiert werden. Der Adapter muss da- bei so platziert werden, dass sich die Gerätedose in der Ausbuchtung des Adapters befindet. Die Geräte- dose befindet sich dadurch nicht vertikal mittig im Adapter, sondern mit einem Versatz nach unten. SP 0081 U Seite 7 von 125...

  • Seite 8: Anschluss

    Montage und elektrischer Anschluss 3.4 Anschluss Abb. 3: Anschluss 3 Spannungsversorgung 5 LAN/Ethernet 4 USB 6 KNX-Bus Voraussetzungen: - KNX/EIB-Busverbindung - Spannungsversorgung über Netzteil Art.-Nr.: NT 2415 REG VDC - Für Firmware-Updates, Support, IP-Kameras, Türkommunikation oder Bedienung über mobile Endgeräte: Ethernetverbindung • Spannungsversorgung (3) und KNX (6) anschließen. (Abb. 3) •...

  • Seite 9: Montage Smart Panel

    Inbetriebnahme 3.5 Montage Smart Panel Abb. 4: Montage Smart Panel 8 Aufhängungsöffnungen 9 Arretierungsschrauben Smart Panel • Aufhängungsöffnungen (8) am Smart Panel auf Befestigungshaken (2) am Adapter setzen. (Abb. 2 und Abb. 4) Dazu die Aufhängungsöffnungen oberhalb der Haken ansetzen und nach unten einrasten. • Smart Panel auf der Unterseite mit insgesamt zwei Arretierungsschrauben (9) am Adapter befestigen. (Abb. 4) Inbetriebnahme 4.1 Einschalten Nach dem Anschließen wird das Gerät automatisch eingeschaltet und das Betriebssystem gestartet.

  • Seite 10: Einstellungen Öffnen

    Inbetriebnahme 4.3 Einstellungen öffnen • JUNG-Logo im Hauptmenü (JUNG Launcher) auswählen. Passworteingabe öffnet sich. • System-Passwort eingeben. Das voreingestellte System-Passwort ist „0000“. Einstellungen öffnen sich. 4.4 Sprache auswählen • Einstellungen öffnen. • Menü „Allgemein“ auswählen. • Untermenü „Sprache“ auswählen. Verfügbare Sprachen werden angezeigt. • Sprache auswählen. Sprache ist ausgewählt. 4.5 Datum und Uhrzeit auswählen • Einstellungen öffnen.

  • Seite 11: Bedienung

    Lautsprecher zur Wiedergabe von Signaltönen Mikrofone zur Aufnahme von Sprache HOME-Button um zum Hauptmenü (JUNG Launcher) zurückzugelangen und zum Ausschalten/Einschalten des Geräts Hauptmenü anzeigen • HOME-Button 1 x kurz drücken. Hauptmenü (JUNG Launcher) wird angezeigt. Gerät ausschalten/einschalten • HOME-Button 5 Sekunden gedrückt halten. Das Betriebssystem wird heruntergefahren und das Gerät ausgeschaltet. • HOME-Button 1 x kurz drücken.

  • Seite 12: Steuerelemente

    Steuerelemente Aus/Neustart zum Neustarten oder Ausschalten des Geräts Leiser zum Verringern der Lautstärke Zurück führt zurück zum vorherigen Menü Hauptmenü führt direkt zum Hauptmenü (JUNG Launcher) App-Übersicht öffnet eine Übersicht aller gestarteten Apps Lauter zum Erhöhen der Lautstärke Kontextmenü öffnet das Kontextmenü Statusleiste öffnen • Wischbewegung vom oberen Rand des Touchscreens zur Mitte ausführen Statusleiste öffnet sich.

  • Seite 13: Geräteeinstellungen

    Bedienung 5.3 Geräteeinstellungen Neben den Einstellungen zur Inbetriebnahme des Geräts können zusätzliche Geräteeinstellungen vor- genommen werden. Die Geräteeinstellungen werden über den JUNG Launcher im Hauptmenü aufgerufen (siehe „Einstellungen öffnen“ im Kapitel Inbetriebnahme auf Seite 10). Übersicht Menüstruktur - Allgemein - Sprache - Datum/Uhrzeit - Netzwerk und Verbindungen - Navigationsbenachrichtigung anzeigen - Navigationsleiste anzeigen - Virtuellen Power-Button anzeigen - NTP - NTP Server - Design - Bildschirmausrichtung - Motiv...

  • Seite 14: Bedienung Über Apps Im Hauptmenü

    Die Apps müssen über das Hauptmenü gestartet werden. Abb. 7: Hauptmenü (JUNG Launcher) 5.5 Apps für Gebäudeautomation Auf dem Gerät sind Softwareanwendungen für Gebäudeautomation bereits als Apps vorinstalliert. Abhängig vom verwendeten System können nur bestimmte Apps eingesetzt werden. Die Apps dienen der Visualisierung von Anlagenzuständen und der Steuerung einzelner Komponenten. Vorinstallierte Apps auf dem KNX Smart Panel 8: - JUNG Smart Vision - JUNG Kamera - QuickSupport - System Update - Screencleaner - Türkommunikation i Das Gerät wird mit allen benötigten Apps zur Steuerung der KNX-Gebäudeautomation ausgeliefert. Die...

  • Seite 15: App-Verknüpfung Im Hauptmenü Erstellen

    Bedienung 5.6 App-Verknüpfung im Hauptmenü erstellen Abb. 8: App-Verknüpfung im Hauptmenü erstellen • Bereich/Kachel im Hauptmenü lange berühren. App-Liste wird angezeigt. • App auswählen. Abfrage Symbol und Bezeichnung öffnet sich. • Symbol und Bezeichnung ändern oder beibehalten. • Einstellungen mit Schaltfläche „Zuweisen“ bestätigen. App-Verknüpfung wird im Hauptmenü angezeigt. SP 0081 U Seite 15 von 125...

  • Seite 16: App „Jung Smart Vision

    Bedienung 5.7 App „JUNG Smart Vision“ JUNG Smart Vision ist auf dem KNX Smart Panel 8 als App vorinstalliert und dient zum Visualisieren und Bedienen von Anlagenzuständen innerhalb der KNX Gebäudeautomation. Abb. 9: App „JUNG Smart Vision“ Bezeichnung Funktion Status- und Navigations- Anzeige von Verbindungssymbol und Status leiste Icons für Anzeige von Menüs und zur Navigation Anzeige von Uhrzeit, Datum und Temperatur Gebäudevisualisierung Übersicht über alle Bereiche des Gebäudes Ansicht eines ausgewählten Bereichs des Gebäudes...

  • Seite 17: Status- Und Navigationsleiste

    Bedienung 5.7.1 Status- und Navigationsleiste Abb. 10: JUNG Smart Vision – Status- und Navigationsleiste In der Status- und Navigationsleiste werden bis zu sieben Navigationsicons angezeigt. Symbol Bezeichnung Erläuterung Zurück* übergeordneter Bereich der Gebäudevisualisierung Favoriten Schnellzugriff auf häufig verwendete Funktionen Benachrichtigungen aktuelle und archivierte Mitteilungen wie z. B. Fehlermeldungen Home oberster Bereich der Gebäudevisualisierung Einstellungen Menü für die Einstellungen der App JUNG Smart Vision...

  • Seite 18: Gebäudevisualisierung (Home)

    Bereiche wurden vor der Firmware Version R4.10 als „Räume“ bezeichnet. Elemente (KNX-) Funktionen werden als „Elemente“ bezeichnet. WICHTIG: Es können max. 300 Bereiche oder Elemente angelegt werden. Es können max. 1.000 Kommunikationsobjekte verknüpft werden. Bereichsübersicht Abb. 11: JUNG Smart Vision – Gebäudevisualisierung Bereichsübersicht Diese Ansicht ist definiert als die Startseite der Visualisierung, die immer über das Haussymbol in der oberen Leiste zugänglich ist. Die ersten 6 Bereiche werden in entsprechenden Kacheln durch Namen, Hintergründe und Zentralfunktionen dargestellt. Durch Scrollen nach unten/oben können weitere Bereiche erreicht wer- den. Über einen Klick auf eine Kachel kann der Inhalt des Bereichs oder die Detailansicht des gewünschten Elements erreicht werden. - Es werden max. 6 Kacheln im Raster angezeigt.
  • Seite 19 Bedienung Inhalt eines Bereichs Abb. 12: JUNG Smart Vision – Gebäudevisualisierung Inhalt eines Bereichs - Die Darstellung zeigt bis zu 5 der ersten Elemente des jeweiligen Bereichs. - Die Kachel oben links zeigt den Bereich samt Namen und Zentralfunktionen. - Vertikales Scrollen: Navigation zu weiteren Elementen - Anklicken der Kachel: Sprung in die Detailansicht Zentralfunktionen Für jeden Bereich können je nach Bedarf und Inhalt Zentralfunktionen erstellt werden. Diese können aus die- ser Ansicht heraus bedient werden. Es gibt einen Zentralschalter für Licht, Jalousien und Musik sowie eine Anzeige des Temperaturdurschnitt des jeweiligen Bereichs. Diese Funktionen werden verfügbar, sobald mindestens ein Element dem Bereich hinzugefügt wird, das dem entsprechenden Typ entspricht (also mindestens 1 x Licht, 1 x Jalousien-Schalter, 1 x Thermostat oder 1 x Musik-Element) UND die Zentralfunktionen in Einstellungen für den Bereich aktiviert wurden. Symbol Bezeichnung Erläuterung Licht Licht im Bereich einschalten / ausschalten Jalousien ab alle Jalousien im Bereich abwärts fahren...
  • Seite 20 Bedienung Detailansicht eines Elements Die Detailansicht eines Elements ist der tiefste Navigationspunkt innerhalb eines Bereichs. Hier wird das Element mit all seinen Funktionen zur Bedienung angeboten. Abb. 13: JUNG Smart Vision – Gebäudevisualisierung Detailansicht Folgende Funktionsicons haben alle Elemente gemeinsam (sofern aktiviert): Symbol Bezeichnung Erläuterung Zeitplanung Detailansicht der Zeitplanung öffnen/bearbeiten Sequenz Detailansicht der Sequenz öffnen/bearbeiten Favorit Element zu Favoriten hinzufügen Detailansicht schließen...

  • Seite 21: Gebäudestruktur (Treeview)

    Bedienung 5.7.3 Gebäudestruktur (TreeView) i Diese Ansicht ist nur ab Firmware Version R4.10 verfügbar. Die Gebäudestruktur zeigt alle angelegten Bereiche und Elemente eines Gebäudes bzw. Projekts übersicht- lich an. Die hierarchische Darstellung innerhalb der Baumstruktur erleichtert das Auffinden eines gewünschten Be- reichs oder Elements und ermöglicht den direkten Zugriff darauf. Abb. 14: JUNG Smart Vision – Gebäudestruktur (TreeView) In der Struktur können Bereiche und Elemente nicht nur angezeigt, sondern auch ausgewählt werden. Durch einen Klick auf den jeweiligen Eintrag kann direkt zum ausgewählten Bereich oder Element navigiert werden. SP 0081 U Seite 21 von 125...

  • Seite 22: Menü „Einstellungen

    Bedienung 5.7.4 Menü „Einstellungen“ Abb. 15: JUNG Smart Vision – Menü „Einstellungen“ Das Menü wird über das Zahnradsymbol in der Status- und Navigationsleiste aufgerufen. Das Bearbeiten oder Ändern von Einstellungen kann nur mit Anmeldung als Administrator vorgenommen werden. Bei Anmeldung als Administator oder als Nicht-Standardbenutzer wird das Zahnradsymbol farbig angezeigt. Symbol Bezeichnung Erläuterung Einstellungen öffnen Menü „Einstellungen“ wird geöffnet (erneut Betätigen zum Schließen) Einstellungen als Admi- Menü „Einstellungen“ ist geöffnet, Anmeldung als Administrator ist nistrator (blaues Symbol) erfolgt, erweiterte Funktionen und Untermenüs werden angezeigt Einstellungen schließen Menü „Einstellungen“ wird geschlossen SP 0081 U Seite 22 von 125...
  • Seite 23 Bedienung Benutzer als Administrator anmelden Abb. 16: JUNG Smart Vision – Passworteingabe für Anmeldung als Administrator • „Login“ im Menü „Einstellungen“ auswählen. Passworteingabe öffnet sich. • Administrator-Passwort eingeben. Das voreingestellte Administrator-Passwort lautet: 74269 • Eingabe mit „OK“ bestätigen. Benutzer ist als Administrator angemeldet. Zahnradsymbol wird blau angezeigt. Erweiterte Funktionen und Untermenüs werden angezeigt. Benutzer als Administrator abmelden •...

  • Seite 24: Konfiguration

    Projektdatei hat die Endung *.ksp (siehe Untermenü „Export/Import“ auf Seite 70). 6.1.1 Herunterladen, Installieren und Starten Die Software steht als kostenloser Download auf unserer Webseite zur Verfügung. Installieren Sie den KNX Smart Panel Designer auf Ihrem Laptop oder PC und starten Sie die Anwendung. WICHTIG: Bitte Updatehinweise bzw. Release Notes beachten! 6.1.2 Bedienung Die Bedienung der Software entspricht der Bedienung der App „JUNG Smart Vision“. Eine Übersicht über die Bereiche der App befindet sich auf Seite 13. Weitere Grundlagen der Bedienung sind hier zu finden: Einstellungen öffnen Beschreibung siehe Seite 22 Benutzer als Administrator anmelden Beschreibung siehe Seite 23...

  • Seite 25: Erstellen Von Neuen Projekten Oder Importieren Von Bestehenden Projekten

    Konfiguration 6.1.3 Erstellen von neuen Projekten oder Importieren von bestehenden Projekten Nach dem Starten des KNX Smart Panel Designers wird automatisch ein neues Projekt angelegt. Neue Pro- jekte enthalten keine Räume, Elemente oder Funktionen. Bereits vorhandene Projektdateien können als Basis für neue Projekte verwendet werden. Die Projektdatei- en mit der Dateiendung .ksp müssen über das Menü „Konfiguration → Export/Import → Import“ importiert werden (siehe Untermenü „Export/Import“ auf Seite 70). 6.1.4 Bereiche anlegen und konfigurieren Abb. 18: Smart Panel Designer – Bereiche anlegen und konfigurieren Voraussetzungen: Benutzer ist als Administrator angemeldet. Konfigurationsmodus ist aktiviert. •...
  • Seite 26 Konfiguration Menü „Neu hinzufügen“ - Hintergrundbild: Für jeden Bereich kann unter „Neu hinzufügen → Hintergrund → Bild“ ein Bereichsmotiv ausgewählt wer- den. Derzeit stehen 35 verschiedene Motive zur Verfügung: i Eigene Motive können nicht eingebunden werden. Die Bibliothek wird kontinuierlich ausgebaut und mit künftigen Updates erweitert. - Zentralfunktionen: Für jeden Bereich können unter „Neu hinzufügen → Zentralfunktionen“ bei Bedarf verschiedene Zentral- funktionen (Licht/Jalousie/Musik/Temperatur) zugewiesen werden. Beschreibung siehe Seite 19 - Sichtbarkeit: Zusätzlich kann die Sichtbarkeit auch für Unberechtigte, d. h. für Nutzer denen das Steuern der Zentral- funktionen aufgrund Ihrer Benutzerrechte nicht möglich ist, trotzdem sichtbar gemacht werden. Standard- gemäß ist die Sichtbarkeit für Unberechtigte nicht aktiv. Abb.

  • Seite 27: Elemente Anlegen Und Konfigurieren

    Konfiguration 6.1.5 Elemente anlegen und konfigurieren Abb. 20: Smart Panel Designer – Elemente anlegen und konfigurieren Voraussetzungen: Benutzer ist als Administrator angemeldet. Konfigurationsmodus ist aktiviert. • Neues Element mit dem Pluszeichen hinzufügen. Menü „Neu hinzufügen“ wird angezeigt. SP 0081 U Seite 27 von 125...
  • Seite 28 Konfiguration Menü „Neu hinzufügen“ - Parameter: Je nach Elementtyp stehen unter „Parameter“ weitere Einstellungsmöglichkeiten zur Verfügung. Für ge- wisse Elemente können bspw. Icons oder Symbole zur weiteren Personalisierung aus der internen Biblio- thek herangezogen werden. Zudem verfügen einige Elemente über individuelle Einstellungsmöglichkeiten hinsichtlich Bedienung und KNX-Funktionalität. - Attribut (verfügbar ab Firmware Version R4.9): Über den Menüpunkt „Attribut“ kann die Zuordnung von Datenpunkten innerhalb eines Elements verändert werden. Neben KNX-Gruppenadressen können somit auch interne Variablen verknüpft und für die Pro- zessautomation genutzt werden. Interne Variablen müssen explizit angelegt und zugeordnet werden. Beschreibung siehe Seite 29 - Berechtigungen: Bei Bedarf kann ein Element mit unterschiedlichen Zugriffsrechten versehen werden. Unter „Neu hinzufü- gen → Allgemein“ werden Zugriffsrechte einzelner Benutzer für ein Element individualisiert.
  • Seite 29 Konfiguration Attribut eines Elements ändern Ab Firmware Version R4.9 können die Datenpunkte innerhalb eines Elements verändert werden. Ein Daten- punkt ist innerhalb des Geräts ein abstrakter Zwischen-Layer zwischen Treiber-spezifischen Adressen und dem internen Software-Framework. Datenpunkte können entweder als KNX-Gruppenadressen oder als inter- ne Variablen verknüpft werden. Dies reduziert ggfs. die Anzahl benötigter (ETS-) Kommunikationsobjekte für die Prozessautomation und ermöglicht die Kombination von internen Variablen und KNX-Gruppenadressen bei der Programmierung von Logiken, Zeitplänen oder Sequenzen. i Die KNX-Gruppenadresse ist als Standardverküpfung für die Datenpunkte eines Elements vordefiniert. • Element zum Bearbeiten auswählen. Dazu linke Maustaste lang gedrückt halten oder auf rechte Maustaste klicken (siehe „Bereiche/Elemente bearbeiten, kopieren oder löschen“ auf Seite 34). Abb. 22: Smart Panel Designer – Attribut eines Elements • Attribut des Elements auswählen. Aktuelle Datenpunktverknüpfung des Attributs wird angezeigt. Abb. 23: Smart Panel Designer – Datenpunktverknüpfung eines Attributs • Datenpunktverknüpfung des Attributs auswählen. Standardverknüpfung des Attributs wird angezeigt. SP 0081 U Seite 29 von 125...
  • Seite 30 Konfiguration Abb. 24: Smart Panel Designer – Standardverknüpfung eines Attributs • Standardverknüpfung mit dem Umschalter deaktivieren. Interne Variable des Attributs wird angezeigt. Abb. 25: Smart Panel Designer – Interne Variable eines Attributs • Interne Variable des Attributs auswählen oder mit dem Pluszeichen hinzufügen. Bereits bestehende interne Variablen werden angezeigt. SP 0081 U Seite 30 von 125...
  • Seite 31 Konfiguration Abb. 26: Smart Panel Designer – Auswahl oder Neuanlage interne Variable • Bereits bestehende interne Variable auswählen oder neue Variable mit dem Pluszeichen hinzufügen. Interne Variable wird mit dem Attribut des Elements verknüpft. Aktuelle Datenpunktverknüpfung des Attributs wird angezeigt. Abb. 27: Smart Panel Designer – Überprüfung Datenpunktverknüpfung • Aktuelle Datenpunktverknüpfung überprüfen. • Einstellungen mit dem Hakensymbol bestätigen. SP 0081 U Seite 31 von 125...
  • Seite 32 Konfiguration Element unsichtbar machen Ein Element kann bei Bedarf sichtbar/unsichtbar geschaltet werden. Das Element ist dann nur innerhalb der Projektierungssoftware sichtbar und wird transparent dargestellt Dies gilt nicht für die spätere Darstellung auf dem Display. Das Element muss somit allerdings nicht neu erstellt werden. Es wird bei der Darstellung auf dem Display versteckt. Abb. 28: Smart Panel Designer – Element unsichtbar machen • Menü „Allgemein“ in den Einstellungen des jeweiligen Elements auswählen. • Sichtbarkeit mit dem Umschalter deaktivieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Sichtbarkeit werden übernommen. Element wird halbtransparent angezeigt. Abb. 29: Smart Panel Designer – Unsichtbares Element SP 0081 U Seite 32 von 125...
  • Seite 33 Abb. 30: Smart Panel Designer – Element sperren • Im Menü „Neu hinzufügen“ Sperre des jeweiligen Elements mit dem Umschalter aktivieren. • Optional Wertsperre invertieren. • Optional Verhalten bei Sperre konfigurieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Sperre werden übernommen. Element wird in JUNG Smart Vision mit Schlosssymbol angezeigt. Abb. 31: JUNG Smart Vision – Gesperrtes Element SP 0081 U Seite 33 von 125...
  • Seite 34 Konfiguration Bereiche/Elemente bearbeiten, kopieren oder löschen Abb. 32: Smart Panel Designer – Bereiche/Elemente ändern, kopieren oder löschen • Bereich/Element mit lang gedrückter linker Maustaste oder mit Klick auf rechte Maustaste auswählen. Symbole zum Bearbeiten werden angezeigt. Symbol Bezeichnung Erläuterung Ändern Bereich/Element ändern Kopieren / Verschieben Bereich/Element kopieren oder verschieben Löschen Bereich/Element löschen Bearbeiten abbrechen Bearbeiten wird abgebrochen, Symbole werden ausgeblendet •...

  • Seite 35: Zeitplanung Für Ein Element Konfigurieren

    Konfiguration 6.1.6 Zeitplanung für ein Element konfigurieren Voraussetzungen: Benutzer ist als Administrator angemeldet. Konfigurationsmodus ist aktiviert. Zeitplanung aktivieren Abb. 34: Smart Panel Designer – Zeitplanung aktivieren • Menü „Allgemein“ in den Einstellungen des jeweiligen Elements auswählen. • Zeitplanung mit dem Umschalter aktivieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Zeitplanung werden übernommen. Zeitplanung erstellen Abb.
  • Seite 36 Konfiguration Aufgabe zu Zeitplanung hinzufügen Abb. 36: Smart Panel Designer – Aufgabe zu Zeitplanung hinzufügen • Zeitplanung mit dem Pluszeichen zum Element hinzufügen. „Zeitplanung: Aufgabenliste“ wird angezeigt. Aufgabe für Zeitplanung erstellen Abb. 37: Smart Panel Designer – Aufgabe für Zeitplanung erstellen • Name für Aufgabe eingeben und Zeitraum für Gültigkeit auswählen. • Aufgabe mit dem Pluszeichen zur Zeitplanung hinzufügen. „Zeitprogramm: Details“ wird angezeigt.
  • Seite 37 Konfiguration Zeitpunkt für Ausführung der Aufgabe auswählen Abb. 38: Smart Panel Designer – Zeitpunkt für Ausführung der Aufgabe auswählen • Zeitpunkt für Ausführung der Aufgabe auswählen. Dazu entweder Uhrzeit und Wiederholungen auswählen oder Sonnenaufgang/-untergang auswählen. i Sonnenaufgang/-untergang steht nur zur Auswahl, wenn die astronomische Uhr aktiviert wurde. Beschreibung siehe Seite 60 Aktion zu Zeitplanung hinzufügen Abb. 39: Smart Panel Designer – Aktion zu Zeitplanung hinzufügen •...
  • Seite 38 Konfiguration Zeitplanung bearbeiten, deaktivieren oder löschen Abb. 40: Smart Panel Designer – Zeitplanung bearbeiten, deaktivieren oder löschen • Zeitplanung zum Bearbeiten direkt auswählen, mit Umschalter deaktivieren oder mit Minussymbol löschen. i Eine Gesamtübersicht aller Zeitpläne für jeden Bereich bzw. jedes Element kann über die Schaltfläche „Alles“ angezeigt werden. Die Gesamtübersicht der Zeitpläne kann auch in den Plugins angezeigt werden. Die Zeitplan-Übersicht in den Plugins muss zuvor aktiviert werden. Beschreibung siehe Seite 68 SP 0081 U Seite 38 von 125...

  • Seite 39: Sequenzen Für Ein Element Konfigurieren

    Konfiguration 6.1.7 Sequenzen für ein Element konfigurieren Voraussetzungen: Benutzer ist als Administrator angemeldet. Konfigurationsmodus ist aktiviert. Sequenz für ein Element aktivieren Allgemein können in Sequenzen nur Elemente einbezogen werden, die dafür aktiviert worden sind. Die Akti- vierung geschieht im Menü „Allgemein“ im jeweiligen Element. Abb. 41: Smart Panel Designer – Sequenz für ein Element aktivieren • Menü „Allgemein“ in den Einstellungen des jeweiligen Elements auswählen. • Sequenzen mit dem Umschalter aktivieren. •...
  • Seite 40 Konfiguration Sequenz erstellen Abb. 42: Smart Panel Designer – Sequenz erstellen • In der Inhaltsansicht des jeweiligen Bereichs ein neues Element vom Typ „Sequenz“ mit dem Pluszeichen hinzufügen. • Detailansicht des neuen Elements anzeigen. • Sequenzsymbol auswählen. „Sequenz konfigurieren“ wird angezeigt. Sequenz konfigurieren Abb. 43: Smart Panel Designer – Sequenz konfigurieren • Elemente mit dem Pluszeichen zur Sequenz hinzufügen. Die Elemente müssen für Sequenzen aktiviert sein. Beschreibung siehe Seite 39 • Optional Verzögerung und weitere Einstellungen der Elemente konfigurieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Sequenz werden übernommen. SP 0081 U Seite 40 von 125...

  • Seite 41: Erweiterte Einstellungen Konfigurieren

    Konfiguration 6.1.8 Erweiterte Einstellungen konfigurieren Ergänzend zur Gestaltung der Benutzeroberfläche stehen unter „Einstellungen“ weitere Optionen für Sonder- funktionen, Logiken, Mitteilungen, Zeitpläne sowie eine Benutzerverwaltung bereit. Diese Einstellungsmög- lichkeiten werden in den folgenden Unterkapiteln erläutert. Voraussetzungen: Benutzer ist als Administrator angemeldet. Konfigurationsmodus ist aktiviert. Übersicht Menüstruktur - Konfiguration - Ressourcen - Visualisierung - Design - Treiber - KNX - Twisted Pair - Interne Variablen - Logiken - Mitteilungen - Dauer Benachrichtigungssignal - Mitteilungen...
  • Seite 42 Konfiguration Untermenü „Ressourcen“ Einstellungen → Konfiguration → Ressourcen Der Menüpunkt „Ressourcen“ zeigt dem Projektierer die Projektgröße des Visualisierungsprojekts an und wieviel interner Arbeitsspeicher des KNX Smart Panel 8 dadurch belegt ist. Weiterhin visualisiert der Monitor die Anzahl der angelegten Elemente, der intern verknüpften Datenpunkte, der erzeugten ETS-Kommunika- tionsobjekte (Gruppen-Objekte) sowie die Anzahl verwendeter Logiken, angelegter Benutzer, Zeitplanungen und genutzter Sequenzen. Abb. 44: Smart Panel Designer – Untermenü „Ressourcen“ SP 0081 U...
  • Seite 43 Konfiguration Untermenü „Design“ Einstellungen → Konfiguration → Visualisierung → Design Datum und Uhrzeit: Unter dem Menüpunkt „Design“ können Datum und Uhrzeit innerhalb der oberen Status- und Navigations- leiste ein- oder ausgeblendet werden. Standardmäßig sind beide eingeblendet. Die Temperaturwerte für die Innen- und Außentemperatur können ebenfalls aktiviert/deaktiviert werden. Für beide wird je ein Kommuni- kationsobjekt in der Projektdatei zur späteren Verknüpfung innerhalb der ETS angelegt, sofern die Anzeige aktiviert wurde. Einzelraummodus: Durch Aktivieren/Deaktivieren des Einzelraummodus wird die Raumstruktur aufgelöst und alle Räume bzw. Funktionen werden in einem Raum zusammengefasst. Der Einzelraummodus ist standardmäßig deaktiviert. WICHTIG: Nach Aktivieren des Einzelraummodus verschwinden die angelegten Zentralfunktionen! Abb. 45: Smart Panel Designer – Untermenü „Design“ Folgende Einstellungen können vorgenommen werden: - Datum/Zeit-Anzeige zeigen - Außentemperatur - Innentemperatur...
  • Seite 44 Konfiguration Untermenü „KNX-Treiber“ Einstellungen → Konfiguration → Treiber → KNX → Twisted Pair Über das Untermenü „KNX-Treiber“ im Smart Panel Designer kann die Statusabfrage des KNX-Bus (Twisted Pair) durch das KNX Smart Panel 8 konfiguriert werden. Dadurch wird später das Start- bzw. Initialisierungs- verhalten des Geräts bzw. der JUNG Smart Vision Applikation definiert. Das Gerät liest damit bei der Initiali- sierung sequentiell alle verfügbaren KNX-Objekte aus, sofern die entsprechenden Flags der KNX-Teilnehmer gesetzt wurden. Die gemachten Einstellungen werden nach dem Export der Designerprojektdatei *ksp und erneutem Programmieren über die ETS in das Smart Panel übernommen. Abb. 46: Smart Panel Designer – Untermenü „KNX-Treiber“ • Einlesen des Status beim Start mit dem Umschalter aktivieren.
  • Seite 45 Konfiguration Untermenü „Interne Variablen“ Einstellungen → Konfiguration → Interne Variablen Ab Firmware Version R4.9 können die Datenpunkte innerhalb eines Elements verändert und mit internen Variablen verknüpft werden (siehe „Attribut eines Elements ändern“ auf Seite 29). Über das Untermenü „Interne Variablen“ können interne Variablen innerhalb der Übersicht angelegt, editiert oder gelöscht werden. i Die Verknüpfung interner Variablen erfolgt immer über das „Attribut“ am gewünschten Element! Abb. 47: Smart Panel Designer – Untermenü „Interne Variablen“ • Bereits bestehende interne Variable zum Editieren oder Löschen auswählen. Neue Variablen können mit dem Pluszeichen hinzugefügt werden. SP 0081 U Seite 45 von 125...
  • Seite 46 Konfiguration Untermenü „Logiken“ Einstellungen → Konfiguration → Logiken Der KNX Smart Panel Designer verfügt über einen internen Logikeditor mit dem einfache „If-Then-Else“-An- weisungen für die JUNG Smart Vision App realisiert und später in das Gerät geladen werden können. Mit dem Plussymbol können neuen Logiken erstellt werden. Über das Lupensymbol können bereits angelegten Logiken gesucht und bearbeitet werden. Zusätzliche Auslöser („If“) können über das kleine Plussymbol hinzugefügt werden. Logiken können durch langes Drücken oder per Rechtsklick auf die Benamung innerhalb der Listenansicht wieder gelöscht werden. Abb. 48: Smart Panel Designer – Untermenü „Logiken“ • Neue Logik mit dem Pluszeichen hinzufügen. Untermenü „Neue Logik“ wird angezeigt. SP 0081 U Seite 46 von 125...
  • Seite 47 Konfiguration Untermenü „Neue Logik“ Einstellungen → Konfiguration → Logiken → Neue Logik Abb. 49: Smart Panel Designer – Untermenü „Neue Logik“ • Name für Logik eingeben. • Typ der Logik auswählen. • „If-Then-Else“-Anweisungen für Logik definieren. • Optional „AND“/„OR“-Anweisungen mit dem kleinen Pluszeichen hinzufügen. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Logik werden übernommen. i Ab Firmware Version R4.9 können Logiken auch mit internen Variablen kombiniert werden! Achtung: Ein Eingangsobjekt (Bedingung) einer Logik darf nicht im Ausgang der selbigen Logik verwendet werden (Schleife)! Logiktypen Erläuterung...
  • Seite 48 Konfiguration Anwendungsbeispiel: Abb. 50: Smart Panel Designer – Anwendungsbeispiel „Neue Logik“ Untermenü „Mitteilungen“ Einstellungen → Konfiguration → Mitteilungen Die Software ermöglicht das Erstellen und Ausgeben von Mitteilungen auf dem Gerät. Sollen Mitteilung bei einem gewissen Ereignis ausgegeben werden, müssen diese mittels einer Logik über den internen Logikeditor angelegt und verknüpft werden. Beschreibung siehe Seite 47 Abb. 51: Smart Panel Designer – Untermenü „Mitteilungen“ • Mitteilungen mit dem Umschalter aktivieren. SP 0081 U Seite 48 von 125...
  • Seite 49 Konfiguration Untermenü „Dauer Benachrichtigungssignal“ Einstellungen → Konfiguration → Mitteilungen → Dauer Benachrichtigungssignal Abb. 52: Smart Panel Designer – Untermenü „Dauer Benachrichtigungssignal“ Dauer Erläuterung Endlos Akustischer Signalton wird so lange ausgegeben, bis der Nutzer die Meldung am Dis- play über das Mitteilungsfenster als „gelesen“ bestätigt hat. Kurz Akustischer Signalton wird einmalig für ca. 4 Sekunden ausgegeben. Mittel Akustischer Signalton wird einmalig für ca. 8 Sekunden ausgegeben. Lang Akustischer Signalton wird einmalig für ca. 16 Sekunden ausgegeben. •...
  • Seite 50 Konfiguration Untermenü „Neue Mitteilung“ Einstellungen → Konfiguration → Mitteilungen → Mitteilungen Neue Mitteilungen werden mit dem Plussymbol erstellt. Über das Lupensymbol können die bereits ange- legten Mitteilungen gesucht und bearbeitet werden. Mitteilungen können durch langes Drücken oder per Rechtsklick auf den Namen der Mitteilung innerhalb der Listenansicht wieder gelöscht werden. Jede Mit- teilung kann über das Textfeld mit einer Nachricht versehen werden. Ergänzend kann ein Popup auf dem Display sowie ein Signalton ausgegeben werden. Abb. 53: Smart Panel Designer – Untermenü „Neue Mitteilung“ • Neue Mitteilung mit dem Pluszeichen hinzufügen. Untermenü „Neue Mitteilung erstellen“ wird angezeigt. SP 0081 U Seite 50 von 125...
  • Seite 51 Konfiguration Untermenü „Neue Mitteilung erstellen“ Einstellungen → Konfiguration → Mitteilungen → Mitteilungen → Neue Mitteilungen Abb. 54: Smart Panel Designer – Untermenü „Neue Mitteilung erstellen“ • Name für Mitteilung eingeben. • Typ der Mitteilung auswählen. • Nachricht der Mitteilung eingeben. • Optional Parameter Popup, akkustische Signalisierung und Push-Nachricht aktivieren. Voraussetzung für Push-Benachrichtigungen: Cloud-Verbindung am Gerät und am Client (Smartphone, Tablet) ist vorhanden. Beschreibung siehe Seite 82 • Optional E-Mail-Empfänger hinzufügen. Voraussetzung: E-Mail-Empfänger wurden bereits erstellt.
  • Seite 52 - Benachrichtigungen (Mitteilungen) auf Benutzerebene, die bei benutzerdefinierten Ereignissen erscheinen. Diese Art der Benachrichtigung kann über das Menü aktiviert oder deaktiviert werden. Infolgedessen wird auch das Symbol in der oberen Leiste ein- oder ausgeblendet. Eine Benachrichtigung auf Benutzerebene kann mit einem Signalton kombiniert, mit einem Popup-Fenster ausgeben und mit einer E-Mail-Benachrichtigung verknüpft werden. Zudem kann eine Push-Benachrichti- gung auf ein gekoppeltes Smartphone/Tablet verschickt werden (setzt eine aktive Cloud-Verbindung voraus). Die Mitteilung erscheint anschließend nach dem Auslösen im Benachrichtigungsfenster der JUNG Smart Vision App. Abb. 55: Smart Panel Designer – Mitteilungsfenster SP 0081 U Seite 52 von 125...
  • Seite 53 Konfiguration Untermenü „E-Mail-Empfänger“ Einstellungen → Konfiguration → Mitteilungen → E-Mail-Empfänger Sollen Nutzer bei Mitteilungen/Ereignissen eine E-Mail-Benachrichtigung vom KNX Smart Panel 8 geschickt bekommen, müssen diese zuvor innerhalb der Software angelegt und konfiguriert werden. Anschließend müssen die E-Mail-Empfänger mit der jeweiligen Mitteilung verknüpft werden. Beschreibung siehe Seite 51 WICHTIG: Für den späteren E-Mail-Versand muss ein SMTP-Server in der Software konfiguriert werden! Beschreibung siehe Seite 55 Abb. 56: Smart Panel Designer – Untermenü „E-Mail-Empfänger““ • Neuen E-Mail-Empfänger mit dem Pluszeichen hinzufügen.
  • Seite 54 Konfiguration Untermenü „Neuen E-Mail-Empfänger erstellen“ Abb. 57: Smart Panel Designer – Untermenü „Neuen E-Mail-Empfänger erstellen“ • Name bzw. Beschreibung des Empfängers eintragen. • E-Mail-Adresse des Empfängers eintragen. • Optional E-Mail-Empfänger als Standardempfänger (Default) für Mitteilungen festlegen. • Optional E-Mail-Empfänger auch bei Systemmeldungen per E-Mail informieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für E-Mail-Empfänger werden übernommen. SP 0081 U Seite 54 von 125...
  • Seite 55 Konfiguration Untermenü „SMTP-Server“ Einstellungen → Konfiguration → Mitteilungen → SMTP-Server Um vom KNX Smart Panel 8 bzw. von JUNG Smart Vision eine E-Mail-Benachrichtigung bei Ereignissen verschicken zu können, muss ein funktionsfähiger SMTP-Server in der Software konfiguriert werden. Für die Benachrichtigung via E-Mail müssen zudem E-Mail-Empfänger angelegt und mit der jeweiligen Mitteilung/ Logik verknüpft werden. Beschreibung siehe Seite 51 bis Seite 54 Abb. 58: Smart Panel Designer – Untermenü „SMTP-Server“ • Adresse des SMTP-Servers eintragen. • Verbindungstyp für die Verschlüsselung auswählen • Adresse des genutzten Ports eintragen.
  • Seite 56 Konfiguration Untermenü „Benutzerverwaltung“ Einstellungen → Konfiguration → Benutzerverwaltung Standardmäßig gibt es zwei Zugriffsebenen innerhalb der Software. Zum einen die Administrator-Ebene mit dem Standard PIN-Code 74269 und die Benutzerebene, welche ohne PIN-Eingabe die Visualisierung be- dienen kann. Alle Benutzerzugriffe mit PIN-Code werden nach einem Standard-Timeout von 15 Minuten automatisch ab- gemeldet. Nach 15 Minuten ohne Interaktion mit dem Gerät bzw. mit der Software läuft die Arbeitssitzung ab. Das Zahnradsymbol in der oberen Bildschirmmitte wird erneut transparent und der Wechsel zur Benutzer- ebene erfolgt automatisch. Temporäre Zugriffsrechte durch andere Benutzer mit höheren Rechten (z. B. um Inhalte eines gesperrten Raumes zu sehen oder bestimmte Funktionen auszulösen) werden durch die PIN-Eingabe des entspre- chenden Benutzers ermöglicht. Diese Rechte werden nach 10 Sekunden ohne Interaktion wieder verworfen (Benutzer wird ausgeloggt). Rechte des Administrators bleiben unverändert; sie können weder geändert noch gelöscht werden. Lediglich der PIN-Code kann und sollte geändert werden (min. 5, max. 8 Ziffern). Abb. 59: Smart Panel Designer – Untermenü „Benutzerverwaltung“ •...
  • Seite 57 Konfiguration Untermenü „Neuer Benutzer“ Einstellungen → Konfiguration → Benutzerverwaltung → Neuer Benutzer Sämtliche Benutzer werden innerhalb der Listenansicht angezeigt. Nach dem Drücken der Pluszeichens erscheint das Formular für einen neuen Benutzer. Anschließend kann ein Name für den Benutzer und samt zugehörigem PIN-Code vergeben werden. Der PIN-Code muss aus mindestens vier und maximal acht Ziffern bestehen. Zugehörige Benutzerrechte werden anschließend unter „Berechtigungen“ an- oder abgewählt. Benutzerrech- te können auch über die Berechtigungs-Matrix gesetzt werden. Alle Benutzer erscheinen anschließend in der Listenansicht innerhalb der Benutzerverwaltung unter „Benut- zer“ und können dort durch „langes Drücken“ oder per „Rechtsklick“ auf die Benamung innerhalb der Listen- ansicht bearbeitet und wieder gelöscht werden (Ausnahme Administrator/Standard). Abb. 60: Smart Panel Designer – Untermenü „Neuer Benutzer“ Benutzerrechte Der Administrator kann neue Benutzer durch Angabe von Namen, PIN-Code und entsprechende Benutzer- rechte definieren und verwalten. Benutzerrechte werden durch eine Berechtigungsmatrix bestimmt. Folgen- de Basisrechte stehen zur Konfiguration bereit: Erläuterung Anzeige Räume und Elemente mit zugehörigen Werten anzeigen Bedienung Elemente bedienen (Werte ändern)
  • Seite 58 Konfiguration Untermenü „Berechtigungs-Matrix“ Einstellungen → Konfiguration → Benutzerverwaltung → Berechtigungs-Matrix Berechtigungen für einzelne Benutzer können auch bequem über die Berechtigungs-Matrix konfiguriert wer- den. Für jeden zusätzlich angelegten Benutzer kann das gewünschte Recht definiert werden. WICHTIG: Einige der Basisrechte haben offensichtliche Abhängigkeiten. Um z. B. etwas zu bedienen (Bedienung), muss es vom Benutzer gesehen werden können (Anzeige). Daher ist in diesem Beispiel das Recht „Anzeige“ halbtransparent dargestellt und nicht deaktivierbar ohne vorher auch das Recht „Bedienung“ zu deaktivieren. Abb. 61: Smart Panel Designer – Untermenü „Berechtigungs-Matrix“ Hinweise: Die Berechtigungen „Anzeige“ und „Benutzereinstellungen“ haben keine Abhängigkeiten. „Bedienung“ und „Anwesenheitssimulation“ hängen vom Recht „Anzeige“ ab. Die Berechtigungen müssen zuvor aktiviert werden! Die Berechtigungen „Zeitplanung“ und „Sequenzen“ hängen beide von der Berechtigung „Bedienung“ ab. Sie können nur aktiviert werden, wenn die Berechtigungen „Bedienung“ und „Anzeige“ zuvor aktiviert wurden. Einem Benutzer, dem „Zeitplanungen“ und „Sequenzen“ (oder beide) zugewiesen sind, kann daher das Be- dien- und Anzeigerecht nicht verweigert werden.
  • Seite 59 Konfiguration Untermenü „Plugins“ Einstellungen → Konfiguration → Plugins Über das Menü „Plugins“ können optional weitere (KNX-)Sonderfunktionen für das Visualisierungsprojekt konfiguriert werden. Einige dieser Funktionen wirken direkt auf den KNX-Bus und stellen nach Aktivierung zusätzliche Kommunikationsobjekte innerhalb der ETS zu Verfügung. Abb. 62: Smart Panel Designer – Untermenü „Plugins“ SP 0081 U Seite 59 von 125...
  • Seite 60 Konfiguration Untermenü „Astronomische Uhr“ Einstellungen → Konfiguration → Plugins → Astronomische Uhr Die Astronomische Uhr zeigt bei Bedarf nicht nur nützliche Informationen auf dem Display an. Die Daten für Sonnenauf- und -untergang können bspw. bei Zeitplanungen als Alternative für fixe Uhrzeiten berücksichtigt werden. Die geografischen Daten (Position Breitengrad / Position Längengrad) werden anschließend in das Eingabe- feld eingetragen. Nach der Aktivierung erscheint die Funktion als eigener Menüpunkt, sowohl in der Software als auch innerhalb der App auf dem Gerät. Abb. 63: Smart Panel Designer – Untermenü „Astronomische Uhr“ • Astronomische Uhr mit dem Umschalter aktivieren. •...
  • Seite 61 Konfiguration Untermenü „Synchronisierung Datum/Uhrzeit“ Einstellungen → Konfiguration → Plugins → Synchronisierung Datum/Uhrzeit Mit dieser Funktion werden bei Bedarf das aktuelle Datum und Uhrzeit des Gerätes als Datums- und Zeit- datenquelle auf den KNX-Bus geschrieben. Für zuverlässige Ausgaben ist ein lokales Netzwerk (LAN) oder ein externer Zeitserver notwendig. Alternativ kann die Synchronisation auch vom KNX-Bus aus erfolgen. Das Smart Panel bzw. JUNG Smart Vision bezieht Uhrzeit und Datum dann vom Bus. Abb. 64: Smart Panel Designer – Untermenü „Synchronisierung Datum/Uhrzeit“ • Synchronisierung Datum/Uhrzeit mit dem Umschalter aktivieren. • Synchronisationsmodus auswählen. • Optional Zeitintervall für Synchronisierung in Minuten eingeben. • Optional Datumsintervall für Synchronisierung in Minuten eingeben. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Synchronisierung Datum/Uhrzeit werden übernommen.
  • Seite 62 - Ein-/Aus Elemente (Schalter) - Dimmer - Jalousien - RGB(W)-Elemente - Personalisierter Schieberegler Die Anwesenheitssimulation arbeitet in zwei Modi: - Aufzeichnen: zeichnet die definierten Daten in eine eigene Datenbank auf - Wiedergabe: Abspielen aufgezeichneter Daten in chronologischer Reihenfolge Die Umschaltung zwischen Aufzeichnung und Wiedergabe kann vom Nutzer selbst gesteuert werden. Bei Bedarf über die dafür vorgesehene Schaltfläche in der Benutzeroberfläche zur Laufzeit oder auf Basis eines KNX Datenpunktes (Kommunikationsobjekt). Die binären Werte sind „0“ für Aufnahme und „1“ für Wiedergabe (Beschreibung siehe Seite 123). WICHTIG: Die Konfiguration (Wiedergabe, Aufnahme und Bearbeiten) der Anwesenheitssimulation kann nicht im Smart Panel Designer vorgenommen werden. Im Smart Panel Designer können nur Vorbereitungen hierfür getroffen werden. Die Konfiguration muss in der App „Jung Smart Vision“ vorgenommen werden. Beschreibung siehe Seite 86 SP 0081 U Seite 62 von 125...
  • Seite 63 Konfiguration Anwesenheitssimulation aktivieren Abb. 65: Smart Panel Designer – Anwesenheitssimulation aktivieren • Anwesenheitssimulation mit dem Umschalter aktivieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Anwesenheitssimulation werden übernommen. Untermenü „Anwesenheitssimulation“ wird in den Einstellungen des jeweiligen Elements angezeigt. Elemente zu Anwesenheitssimulation hinzufügen Funktionen und Elemente werden einzeln an die Anwesenheitssimulation angeschlossen bzw. einbezogen, um später zwischen Aufnahme und Wiedergabe wechseln zu können. Dafür muss jedes einzelne Element bzw. jede Funktion, die zur Anwesenheitssimulation gehören soll, explizit dafür aktiviert/deaktiviert werden.
  • Seite 64 Konfiguration Untermenü „Anwesenheitssimulation“ Abb. 66: Smart Panel Designer – Elemente zu Anwesenheitssimulation hinzufügen • Untermenü „Anwesenheitssimulation“ in den Einstellungen des jeweiligen Elements auswählen. Liste der Elemente für Anwesenheitssimulation wird angezeigt. Liste der Elemente für Anwesenheitssimulation Abb. 67: Smart Panel Designer – Liste der Elemente für Anwesenheitssimulation • Element (Funktion) für Anwesenheitssimulation aus der Liste auswählen. Aufzeichnen und Wiedergabe des Elements wird angezeigt.
  • Seite 65 Konfiguration Aufzeichnen und Wiedergabe des Elements für Anwesenheitssimulation Abb. 68: Smart Panel Designer – Aufzeichnen und Wiedergabe des Elements für Anwesenheitssimulation • Aufzeichnen und Wiedergabe des Elements für Anwesenheitssimulation aktivieren. Die Konfiguration (Wiedergabe, Aufnahme und Bearbeiten) der Anwesenheitssimulation muss in der App „Jung Smart Vision“ vorgenommen werden. Beschreibung siehe Seite 86 SP 0081 U Seite 65 von 125...
  • Seite 66 Konfiguration Untermenü „Sequenztaster“ Einstellungen → Konfiguration → Plugins → Sequenztaster Diese Funktion stellt eine Verbindung zwischen physikalischen Tasten auf dem KNX-Bus und in einer JUNG Smart Vision erstellten Sequenzen so her, dass beim Drücken einer Taste, die auf diese Taste abgestimmte Sequenz ausgeführt wird. Voraussetzungen für die Funktion: - 1 Byte (0-255) Gruppenadresse, der Listener (hörende Gruppenadresse), ähnlich der für KNX-Szenen - Eine oder mehrere KNX-Tasten, welche beim „Drücken“ einen numerischen Wert an die obige Adresse senden - Die Funktion kann in den Sequenzparametern aktiviert werden. - Optional für Tasten, die mit RGB-LEDs ausgestattet sind, eine Gruppenadresse (die auch mehrere LEDs auf ETS-Ebene gruppieren kann) vom Typ DPT 232 (3 Byte). WICHTIG: Die Konfiguration (Koppeln mit physischem Taster) des Sequenztasters kann nicht im Smart Panel Designer vorgenommen werden. Im Smart Panel Designer können nur Vorbereitungen hierfür getroffen werden. Die Konfiguration muss in der App „Jung Smart Vision“ vorgenommen werden. Beschreibung siehe Seite 93 Abb. 69: Smart Panel Designer – Untermenü „Sequenztaster“ • Sequenztaster mit dem Umschalter aktivieren.
  • Seite 67 Abb. 70: Smart Panel Designer – Sequenztaster für ein Element aktivieren • Menü „Parameter“ in den Einstellungen der jeweiligen Sequenz auswählen. • Sequenztaster mit dem Umschalter aktivieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Sequenztaster werden übernommen. Die Konfiguration (Koppeln mit physischem Taster) des Sequenztasters muss in der App „Jung Smart Vision“ vorgenommen werden. Beschreibung siehe Seite 93 SP 0081 U Seite 67 von 125...
  • Seite 68 Konfiguration Untermenü „Zeitplan-Übersicht“ Einstellungen → Konfiguration → Plugins → Zeitplan-Übersicht Über das Untermenü „Plugins“ kann die Zeitplan-Übersicht aktiviert werden. Alle angelegten Zeitpläne können anschließend über das Symbol „Plugins“ innerhalb der Navigationsleiste aufgerufen und bearbeitet werden. WICHTIG: Elemente, die in eine Zeitplanung eingebunden werden sollen, müssen wie zuvor beschrieben explizit dafür aktiviert werden! Beschreibung siehe „Zeitplanung für ein Element konfigurieren“ auf Seite 35 Abb. 71: Smart Panel Designer – Untermenü „Zeitplan-Übersicht“ •...
  • Seite 69 Konfiguration Zeitplan-Übersicht anzeigen Abb. 72: Smart Panel Designer – Zeitplan-Übersicht anzeigen • Plugins mit dem Pluginsymbol in der Status- und Navigationsleiste anzeigen. • Zeitplan-Übersicht mit einem Linksklick auf die Kachel anzeigen. Zeitplan-Übersicht wird angezeigt. Zeitplan aktivieren Abb. 73: Smart Panel Designer – Zeitplan aktivieren • Zeitplan mit dem jeweiligen Umschalter aktivieren oder deaktivieren. SP 0081 U Seite 69 von 125...
  • Seite 70 Das Zurücksetzen bringt die Projektkonfiguration auf den Werkszustand (Reset) zurück d.h. alle Änderungen werden gelöscht und ein neues Projekt kann angelegt werden. Export: Visualisierungsprojekt im Dateiformat *.ksp exportieren Import: Visualisierungsprojekt im Dateiformat *.ksp importieren Reset: Visualisierungsprojekt löschen und Daten zurücksetzen HINWEIS: Die Projektdatei *.ksp inklusive der Visualisierung wird später über die DCA in die ETS importiert um das KNX Smart Panel 8 zu programmieren. Abb. 74: Smart Panel Designer – Untermenü „Export/Import“ • Export, Import oder Reset auswählen. • Je nach Auswahl Ordner für Export auswählen, Datei für Import auswählen oder Reset bestätigen. Einstellungen für Export, Import oder Reset werden übernommen. SP 0081 U Seite 70 von 125...
  • Seite 71 Konfiguration Untermenü „Lokale App-Voreinstellungen“ Einstellungen → Lokale App-Voreinstellungen Im Menü „Lokale App-Voreinstellungen“ stehen weitere Einstellungen für die Benutzeroberfläche der JUNG Smart Vision bereit. Abb. 75: Smart Panel Designer – Untermenü „Lokale App-Voreinstellungen“ Demo-Modus Zu Demo- und Präsentationszwecken kann unter „Demo-Modus“ der entsprechende Modus aktiviert werden. Nach Aktivierung werden einige vorgefertigte Räume samt Elementen automatisch erstellt und angezeigt. Ein aktiver Demo-Modus wird über das Verbindungssymbol in der oberen Status- und Navigationsleiste an- gezeigt. i Das eigentliche Projekt bleibt dabei erhalten d.h. sobald der Demo-Modus verlassen wird wechselt die Software wieder zum aktuellen Projekt. WICHTIG: Im aktivierten Demo-Modus kann das Gerät nicht über die ETS programmiert werden (siehe Untermenü „Ex- port/Import“ auf Seite 70). Der Demo-Modus muss zuvor deaktiviert sein. Gleiches gilt für das Verbinden (Koppeln) mit mobilen Endgeräten (siehe Untermenü...
  • Seite 72 Konfiguration Untermenü „Sprache“ Einstellungen → Lokale App-Voreinstellungen → Sprache Im Menü „Sprache“ stehen die Sprachen Englisch, Deutsch, Spanisch, Italienisch, Französisch und Nieder- ländisch zur Auswahl. Die Option „Auto“ versucht die Sprache auszuwählen, die später das Betriebssystem des jeweiligen Gerätes nutzt. Sollte diese nicht zur Verfügung stehen, wird Englisch (Fallback) benutzt. Abb. 76: Smart Panel Designer – Untermenü „Sprache“ • Sprache auswählen. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Sprache werden übernommen. SP 0081 U Seite 72 von 125...
  • Seite 73 Konfiguration Untermenü „Design“ Einstellungen → Lokale App-Voreinstellungen → Design Im Menü „Design“ kann zwischen einem hellen und einem dunklen Farbschema für die Darstellung der Be- nutzeroberfläche gewechselt werden. Abb. 77: Smart Panel Designer – Untermenü „Design“ Helles Design Dunkles Design • Design auswählen. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Design werden übernommen. SP 0081 U Seite 73 von 125...
  • Seite 74 Konfiguration Untermenü „Ausrichtung““ Einstellungen → Lokale App-Voreinstellungen → Ausrichtung Im Menü „Ausrichtung“ kann zwischen horizontaler und vertikaler Ausrichtung bei der Projektierung bzw. Erstellung der Benutzeroberfläche gewählt werden. Die Ausrichtung orientiert sich an der horizontalen oder vertikalen Montage des KNX Smart Panel 8. Abb. 78: Smart Panel Designer – Untermenü „Ausrichtung“ Horizontale Ausrichtung Vertikale Ausrichtung • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Ausrichtung werden übernommen. SP 0081 U...
  • Seite 75 Konfiguration Untermenü „Log“ Einstellungen → Lokale App-Voreinstellungen → Log Unter „Log“ kann das anwendungsspezifische Logging aktiviert und deaktiviert werden. Das Logging be- zieht sich nur auf die JUNG Smart Vision App bzw. die Software selbst. Sobald das Logging aktiviert wurde, werden die beiden Unterpunkte „Log-Level“ und „Log-Dateien löschen“ bedienbar. Abb. 79: Smart Panel Designer – Untermenü „Log“ Das Log Level beschreibt beginnend von der niedrigsten bis zur höchsten Ebene welche Systemmeldungen der Software in die Log-Datei geschrieben werden sollen. Diese Meldungen dienen zu Support- und Analy- sezwecken und korrespondieren nicht mit den Mitteilungen auf der Benutzerebene. Log Level Erläuterung Fehler Meldungen mit dem Level Fehler Warnung (Standard) Meldungen mit dem Level Fehler und Warnung...

  • Seite 76: Ets Und Dca

    KNX-Geräten verknüpft werden. WICHTIG: Es wird die DCA in der Version 1.0.112.0 oder höher benötigt! 6.2.1 Herunterladen und Installieren Zu allererst muss die DCA für die ETS als App installiert werden. Die DCA ist über den KNX Online-Shop unter https://my.knx.org/ verfügbar. Die Installation in der ETS erfolgt durch Hinzufügen über das Plussymbol im Menü „Apps“ rechts in der unteren Statusleiste. Sobald der Dialog zum Auswählen der entsprechenden *.etsapp-Datei erscheint, kann die *.etsapp-Datei ausgewählt und somit die DCA installiert werden. Anschließend ist ein Neustart der ETS notwendig! Die Produktdaten müssen anschließend importiert werden. Die Produktdatenbank kann über den Online-Ka- talog oder auf https://www.jung.de/ heruntergeladen werden. SP 0081 U Seite 76 von 125...

  • Seite 77: Ets Programmiermodus Aktivieren

    Gerät zu aktivieren. Sobald der Programmiermodus aktiv ist, erscheint auf dem Display des Gerätes ein entsprechender Hinweis in der rechten unteren Ecke; dieser Hinweis überlagert alle anderen Anwendungen. Daran wird deutlich, dass sich das Gerät im Programmiermodus befindet. Der Hinweis ist an die JUNG Smart Vision App gekoppelt und wird nur angezeigt, wenn die JUNG Smart Vision App auf dem Gerät läuft. Sobald sich das Gerät im Programmiermodus befindet, wird in der ETS der Download durchgeführt. Nach Beendigung des ETS-Download, wird der Programmiermodus auf dem Gerät automatisch zurückgesetzt. Die JUNG Smart Vision App lädt die neu erhaltene Konfiguration. Abb. 80: JUNG Smart Vision – ETS Programmiermodus aktivieren Voraussetzung: Benutzer ist als Administrator angemeldet. • ETS Programmiermodus im Menü „Einstellungen“ mit dem Umschalter aktivieren. ETS Programmiermodus wird in jedem Menü eingeblendet. Der ETS-Download in das Gerät wird automatisch gestartet. ETS Programmiermodus wird nach dem Download automatisch beendet. ETS Programmiermodus wird ausgeblendet.

  • Seite 78: Sequenzen Und Zeitplanungen Überschreiben" Deaktivieren

    Konfiguration auf das Gerät geschrieben, kann es dazu kommen, dass die bestehenden Daten zu Zeitpla- nung/Szenarien, die sich auf dem Gerät befinden, nicht mit der restlichen Konfiguration übereinstimmen und es somit zu Fehlermeldungen kommt! 6.2.4 Konfiguration über DCA aus ETS exportieren Die in die ETS übernommenen Daten werden in der ETS-Datenbank im entsprechenden Projekt gespei- chert. Bei Bedarf, kann somit eine Konfiguration aus der ETS exportiert und in den KNX Smart Panel De- signer zur weiteren Verarbeitung importiert werden. Dafür einfach das gewünschte KNX Smart Panel 8 im ETS-Projekt auswählen und im DCA auf „Export“ klicken. Dadurch wird eine *.ksp Datei generiert, die dann im KNX Smart Panel Designer unter „Konfiguration → Export/Import → Import“ importiert werden kann. Der Export exportiert zusätzliche Daten zum Gerät wie z. B. die physikalische Adresse und den Projektna- men. 6.2.5 Konfiguration ohne DCA und ohne ETS von Gerät exportieren Es ist möglich die gesamte Konfiguration eines Gerätes direkt am Gerät abzuholen, ohne ETS. Dafür direkt auf dem Gerät das Seitenmenü der JUNG Smart Vision App über das Zahnradsymbol öffnen, mit dem Admi- nistrator-PIN (74269) einloggen und unter „Konfiguration → Export“ eine entsprechende *.ksp-Datei an einen gewünschten Speicherplatz (z. B. USB-Stick Geräterückseite) speichern. Die *.ksp-Datei kann anschließend in den KNX Smart Panel Designer importiert und bearbeitet werden. Alle Daten bezüglich Zeitplanung und Szenarien, die der Benutzer geändert hat, werden mitkopiert. Diese können direkt im KNX Smart Panel Designer weiterbearbeitet und später beim ETS-Download auf das Gerät überschrieben werden. SP 0081 U Seite 78 von 125...

  • Seite 79: App "Jung Smart Vision" - Erweiterte Einstellungen

    Konfiguration 6.3 App „JUNG Smart Vision“ – Erweiterte Einstellungen Nachdem das Visualisierungsprojekt in das Gerät programmiert wurde stehen dort weitere Einstellungen für die JUNG Smart Vision App zur Verfügung. Übersicht Menüstruktur - Konfiguration - Ressourcen - Treiber - Mitteilungen - SMTP-Server - Cloud - Export - System...
  • Seite 80 Konfiguration Untermenü „Ressourcen“ Einstellungen → Konfiguration → Ressourcen Abb. 83: JUNG Smart Vision – Untermenü „Ressourcen“ Das Menü „Ressourcen“ entspricht dem Menü „Ressourcen“ im Smart Panel Designer. Beschreibung siehe Seite 42 Untermenü „Treiber“ Einstellungen → Konfiguration → Treiber Das Menü „Treiber“ gibt Aufschluss über den aktuellen Status der KNX Twisted Pair (TP) Verbindung des Gerätes zum Bus. Diese Funktion ist hilfreich bei der Fehlersuche. Abb. 84: JUNG Smart Vision – Untermenü „Treiber“ SP 0081 U Seite 80 von 125...
  • Seite 81 Konfiguration Untermenü „SMTP-Server“ Einstellungen → Konfiguration → Mitteilungen → SMTP-Server Abb. 85: JUNG Smart Vision – Untermenü „SMTP-Server“ Das Menü „SMTP-Server“ entspricht dem Menü „SMTP-Server“ im Smart Panel Designer. Beschreibung siehe Seite 55 SP 0081 U Seite 81 von 125...
  • Seite 82 Konfiguration Untermenü „Cloud“ Einstellungen → Konfiguration → Cloud Das Untermenü „Cloud“ dient der Einrichtung des Cloud-Services (Fernzugriffs) am KNX Smart Panel 8. Der Fernzugriff erfolgt ausschließlich über die JUNG Smart Vision App für Smartphones und Tablets. Einrichtung eines mobilem Endgeräts (Clients) siehe Seite 97 Abb. 86: JUNG Smart Vision – Untermenü „Cloud“ Voraussetzungen für Fernzugriff: - myJUNG-Konto - Fernzugrifflizenz (Art.-Nr.: SP-REMOTE-L) i Die Lizenz kann über den Online-Katalog erworben werden. • Cloud-Service mit dem Umschalter aktivieren. • „myJUNG-Anmeldung“ auswählen. Anmeldung öffnet sich. SP 0081 U Seite 82 von 125...
  • Seite 83 Konfiguration Abb. 87: JUNG Smart Vision – Untermenü „Cloud myJUNG Anmeldung“ • E-Mail-Adresse und Passwort eingeben. • Eingabe mit „Weiter“ bestätigen. Zugriffsbestätigung öffnet sich. Abb. 88: JUNG Smart Vision – Untermenü „Cloud myJUNG Zugriffsbestätigung“ • Zugriff mit „Zulassen“ bestätigen. Zugriffsbestätigung wird geschlossen. Untermenü „Cloud“ wird wieder angezeigt. SP 0081 U Seite 83 von 125...
  • Seite 84 Konfiguration Abb. 89: JUNG Smart Vision – Untermenü „Cloud“ Die erfolgreiche myJUNG-Anmeldung wird mit „OK“ angezeigt. Das KNX Smart Panel 8 ist jetzt für die Nutzung der Cloud-Dienste (Fernzugriff) vorbereitet. • Eingaben mit dem Hakensymbol bestätigen. Eingaben werden übernommen. WICHTIG: Jede Eingabe bzw. Änderung der Cloud-Dienste am KNX Smart Panel 8 muss mit dem Hakensymbol be- stätigt werden. Über den Umschalter kann der Fernzugriff aktiviert und deaktiviert werden. Die Fernzugriff- lizenz bleibt jedoch an das Gerät gebunden. Die Lizenzbindung kann nur im Bereich Remote-Verwaltung im myJUNG-Konto gelöst werden! Abb. 90: JUNG Smart Vision – Untermenü „Cloud aktiviert“ Die erfolgreiche Aktivierung der Cloud-Dienste wird am Gerät angezeigt. • Mitteilung mit „OK“ bestätigen. SP 0081 U Seite 84 von 125...
  • Seite 85 Konfiguration Abb. 91: JUNG Smart Vision – Verbindungsstatus Das Symbol für die Cloud-Verbindung wird in der Statusleiste angezeigt. Das KNX Smart Panel 8 ist jetzt für den Fernzugriff über die JUNG Smart Vision App via Smartphone und Tablet vorbereitet. Einrichtung eines mobilem Endgeräts (Clients) siehe Seite 97 Untermenü „Export“ Einstellungen → Konfiguration → Export Abb. 92: JUNG Smart Vision – Untermenü „Export“ Das Menü „Export“ entspricht dem Menü „Export/Import“ im Smart Panel Designer. Beschreibung siehe Seite 70 SP 0081 U Seite 85 von 125...

  • Seite 86: Anwesenheitssimulation Konfigurieren (Wiedergeben, Aufnehmen Und Bearbeiten)

    Beschreibung siehe Seite 62 ff Voraussetzungen: Anwesenheitssimulation ist aktiviert. Elemente wurden zu Anwesenheitssimulation hinzugefügt. Aufnahme und Wiedergabe wurden für Elemente aktiviert. Aufnahmemodus und Wiedergabemodus der Anwesenheitssimulation Abb. 93: JUNG Smart Vision – Aufnahmemodus und Wiedergabemodus der Anwesenheitssimulation Sobald die Aufnahme aktiv ist erscheint in der linken oberen Bildschirmecke über der Information für Datum und Uhrzeit ein pulsierender roter Punkt. Wird der Taster auf der Benutzeroberfläche gedrückt startet der Wiedergabemodus. Das Symbol oben in der Ecke wechselt ebenfalls in den Wiedergabemodus. Das Symbol innerhalb des Tasters wechselt in den Aufnahmemodus. Symbol Bezeichnung Erläuterung...
  • Seite 87 Konfiguration Anwesenheitssimulation anzeigen Abb. 94: JUNG Smart Vision – Anwesenheitssimulation anzeigen • Plugins mit dem Pluginsymbol in der Status- und Navigationsleiste anzeigen. • Anwesenheitssimulation mit einem Linksklick auf die Kachel anzeigen. Anwesenheitssimulation wird angezeigt. Einstellungen der Anwesenheitssimulation anzeigen Abb. 95: JUNG Smart Vision – Einstellungen der Anwesenheitssimulation anzeigen • Einstellungen der Anwesenheitssimulation mit dem Zahnradsymbol auswählen. Einstellungen der Anwesenheitssimulation werden angezeigt. SP 0081 U Seite 87 von 125...
  • Seite 88 Konfiguration Wiedergabe der Anwesenheitssimulation anzeigen Abb. 96: JUNG Smart Vision – Wiedergabe der Anwesenheitssimulation anzeigen • Wiedergabe der Anwesenheitssimulation auswählen. Wiedergabe der Anwesenheitssimulation wird angezeigt. Wiedergabe der Anwesenheitssimulation aktivieren Im Menü „Wiedergabe“ können einzelne Funktionen der Anwesenheitssimulation für die Wiedergabe akti- viert/deaktiviert werden. Diese werden dann entsprechend von der Wiedergabe ausgenommen. Die Einstel- lungen können innerhalb der JUNG Smart Vision App auf dem Smart Panel getätigt werden. Abb. 97: JUNG Smart Vision – Wiedergabe der Anwesenheitssimulation aktivieren • Elemente für die Wiedergabe der Anwesenheitssimulation mit dem Umschalter aktivieren oder deaktivie- ren.
  • Seite 89 Im Menü „Aufzeichnung“ werden alle bisherigen, vollständigen Aufzeichnungen der Anwesenheitssimulation gelistet. Befehle bzw. Aktionen können hinzugefügt, bearbeitet oder stunden- und tageweise entfernt werden. Mit dem „Abfalleimersymbol“ werden sämtliche Aufzeichnungen gelöscht. Einzelne Aufzeichnungen und Be- fehle werden mit dem jeweiligen Minuszeichen gelöscht. Über einen Sprung in den jeweiligen Tag wird zur nächst tieferen Ebene gewechselt: Tag → Stunde → Aktion Neue Aktionen können manuell über das Pluszeichen hinzugefügt und bearbeitet werden. Allerdings können nur die für die Anwesenheitssimulation zuvor im KNX Smart Panel Designer freigegeben Funktionen ausge- wählt werden. Abb. 98: JUNG Smart Vision – Aufzeichnung der Anwesenheitssimulation • Neue Aktion mit dem Pluszeichen zur Aufzeichnung der Anwesenheitssimulation hinzufügen. Neue Aktion für Aufzeichnung der Anwesenheitssimulation wird angezeigt. SP 0081 U Seite 89 von 125...
  • Seite 90 Konfiguration Neue Aktion für Aufzeichnung der Anwesenheitssimulation Abb. 99: JUNG Smart Vision – Neue Aktion für Aufzeichnung der Anwesenheitssimulation • Tag und Zeit der neuen Aktion auswählen. • Name für neue Aktion eingeben und Art der neuen Aktion auswählen. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für neue Aktion der Anwesenheitssimulation werden übernommen.
  • Seite 91 - ... Die Abschnitte sind notwendig, um erkennen zu können, ob in diesem Zeitfenster gültige Aufzeichnungen vorliegen oder nicht und um entsprechend reagieren zu können. Jeder Abschnitt ist mit einer Start- und einer End-Marke gekennzeichnet. Wenn eine von beiden nicht vor- handen ist, bedeutet dies, dass der Abschnitt ungültig ist. Das KNX Smart Panel 8 kann während des gestar- teten Abschnitts ausgeschaltet sein, daher war in diesem Teil des Abschnitts keine Aufzeichnung möglich! Ein Abschnitt muss korrekt beginnen und beendet werden, um gültig zu sein. Wenn ein Abschnitt als ungültig angesehen wird, wird ein Fallback-Verfahren angewendet. Abb. 100: JUNG Smart Vision – Datenstruktur der Aufzeichnung SP 0081 U Seite 91 von 125...
  • Seite 92 Konfiguration Schema der Datenstruktur der Aufzeichnung Abb. 101: JUNG Smart Vision – Schema der Datenstruktur der Aufzeichnung Einschränkungen und Begrenzung - Die Aufzeichnung ist auf eine Woche Daten begrenzt, zugeordnet in Wochentagen. - Der Zeitrahmen für einen einzelnen Abschnitt beträgt 1 Stunde (Aufnahme). - Die maximale Anzahl der Datenpunkte, die für die Aufzeichnung zugelassen sind, beträgt 30 (dreißig); die Anzahl der aufzeichenbaren Datenpunkte variiert von Element zu Element. - Die maximale zeitliche Auflösung für aufgezeichnete Werte desselben Datenpunktes beträgt 1 Minute; wenn innerhalb von einer Minute derselbe Datenpunkt mehr als einmal seinen Wert ändert, wird der zuletzt empfangene Wert aufgezeichnet. Aufnahmezyklus Die Aufzeichnung wird immer am Anfang des nächsten Zeitabschnitts (hh:00) nach dem Umschalten in den Aufzeichnungsmodus gestartet. Um den Tausch der temporär aufgezeichneten Daten auszulösen, muss der begonnene Abschnitt enden (hh:59), sonst wird der Tausch nicht durchgeführt und die aufgezeichneten Daten gehen verloren. Wiedergabezyklus Die Wiedergabe (Playback) setzt sofort ein, nach dem Umschalten in den Wiedergabemodus, unabhängig vom Beginn des nächsten Zeitabschnitts. Das Intervall der obigen Schleife beträgt 1 Minute. WICHTIG: Nach jeder Änderung der Datenpunktebene (Änderungen in der ETS, Neuimport oder Ergänzungen) liegt es...

  • Seite 93: Sequenztaster Konfigurieren (Koppeln Mit Physischem Taster)

    Für die Verknüpfung des Sequenztasters innerhalb der ETS werden zwei entsprechende Kommunikations- objekte für den Projektimport generiert. Beschreibung siehe Seite 118 Abb. 102: JUNG Smart Vision – Sequenztaster konfigurieren Voraussetzungen: Benutzer ist als Administrator angemeldet. Werte für Listener (Objekt) in der ETS müssen programmiert sein.

  • Seite 94: Smart Panel Mit Mobilem Endgerät (Client) Koppeln

    Das KNX Smart Panel 8 fungiert neben dem reinen stand-alone System zur KNX-Steuerung auch als Server für weitere mobile Endgeräte um die Bedienung der KNX-Visualisierung via JUNG Smart Vision App zu er- möglichen. Das Gerät kann schnell und einfach mit dem Smartphone oder Tablet verbunden werden. Vor- aussetzung ist die JUNG Smart Vision App auf dem jeweiligen mobilen Endgerät. Die App kann über Google Playstore (Android) und Applestore (iOS) geladen werden. WICHTIG: Ab Firmware Version R4.7 ist der Fernzugriff auf das KNX Smart Panel 8 über die JUNG Smart Vision App möglich. Für den Fernzugriff wird ein myJUNG-Konto und eine Fernzugrifflizenz (Art.-Nr. SP-REMOTE-L) benötigt. Die Lizenz kann über den Online-Katalog erworben werden. WICHTIG: Für die Kopplung des KNX Smart Panel 8 mit mobilen Endgeräten müssen sich die Geräte im selben (W)LAN-Netzwerk befinden. Abb. 103: JUNG Smart Vision – Untermenü „Koppeln“ • Geräte-Identifizierungsname eingeben. SP 0081 U Seite 94 von 125...
  • Seite 95 Konfiguration Untermenü „Clients“ Einstellungen → Konfiguration → Koppeln → Clients Im Menü „Clients“ können neue mobile Endgeräte angelegt werden. Es können max. 10 App-Anwender (Cli- ents) pro Installation mit dem Gerät verbunden werden. Neue Clients werden mit dem Plussymbol angelegt. Sämtliche Clients werden innerhalb der Listenansicht angezeigt. Zudem wird gezeigt, ob der Zugang für den jeweiligen Client aktuell aktiviert ist oder nicht. Durch „langes Drücken“ auf den Client-Namen innerhalb der Liste erscheint die Option zum Löschen des jeweiligen Clients. Abb. 104: JUNG Smart Vision – Untermenü „Clients“ • Neuen Client mit dem Pluszeichen hinzufügen. Untermenü „Client hinzufügen“ wird angezeigt. SP 0081 U Seite 95 von 125...
  • Seite 96 Konfiguration Untermenü „Client hinzufügen“ Einstellungen → Konfiguration → Koppeln → Client hinzufügen Abb. 105: JUNG Smart Vision – Untermenü „Client hinzufügen“ • Name für Client eingeben. • Pairing-Code generieren. Pairing-Code wird als QR- und Ziffern-Code angezeigt. • Menü geöffnet lassen. • Mobiles Endgerät (Client) mit Smart Panel koppeln. Beschreibung siehe Seite 97 SP 0081 U Seite 96 von 125...

  • Seite 97: Herunterladen Und Installieren

    Konfiguration 6.4 App „JUNG Smart Vision“ – Mobiles Endgerät (Client) 6.4.1 Herunterladen und Installieren Die App kann im Google Playstore (Android) oder im Applestore (iOS) heruntergeladen werden. Anschlie- ßend kann die App auf dem mobilen Endgerät (Smartphone und Tablet) installiert werden. 6.4.2 Bedienung Die Bedienung der App auf dem mobilen Endgerät entspricht der Bedienung der App auf dem Smart Panel. Übersichten über die Bereiche der App befinden sich auf Seite 13 und auf Seite 41. Weitere Grundlagen der Bedienung sind hier zu finden: Einstellungen öffnen Beschreibung siehe Seite 22...
  • Seite 98 Konfiguration Abb. 107: JUNG Smart Vision – Einrichtung eines neuen Gerätes • Gerät für Pairing aus Liste der gefundenen Geräte auswählen. Adresse, Name und Seriennummer des ausgewählten Geräts werden in das Menü „Neues Gerät“ über- nommen. Menü „Neues Gerät“ wird angezeigt. i Falls das gesuchte Gerät nicht in der Liste angezeigt wird, IP-Adresse in Suchfunktion eingeben und mit Suchsymbol bestätigen. Alternativ Aktualisieren-Symbol über der Suchfunktion betätigen.

  • Seite 99: Einstellungen Für Gekoppelte Geräte Am Mobilen Endgerät (Client) Anpassen

    Konfiguration 6.4.4 Einstellungen für gekoppelte Geräte am mobilen Endgerät (Client) anpassen Editieren oder Entfernen eines gekoppelten Geräts Einstellungen → Geräte → Gerät editieren oder löschen Abb. 109: JUNG Smart Vision – Editieren oder Entfernen eines gekoppelten Gerätes Voraussetzungen: Benutzer ist als Administrator angemeldet. Visualisierungsprojekt ist per ETS in das Gerät programmiert. Mobiles Endgerät und Smart Panel sind gekoppelt, Beschreibung siehe Seite 94.
  • Seite 100 Konfiguration Verbindungsmodus (Lokal / Cloud) ändern Einstellungen → Geräte → Gerät editieren → Verbindungs-Modus → Lokal / Cloud Abb. 110: JUNG Smart Vision – Verbindungsmodus eines gekoppelten Gerätes ändern • „Editieren“ im Untermenü „Einstellungen“ auswählen. Die Einstellungen des gekoppelten Gerätes werden angezeigt. • „Verbindungs-Modus“ in den Einstellungen des gekoppelten Gerätes auswählen. • „Lokal“ oder „Cloud“ als Verbindungsmodus auswählen. • Einstellungen mit dem Hakensymbol bestätigen. SP 0081 U Seite 100 von 125...
  • Seite 101 Konfiguration Entfernen eines gekoppelten Gerätes Einstellungen → Geräte → Gerät löschen Abb. 111: JUNG Smart Vision – Entfernen eines gekoppelten Gerätes • „Löschen“ im Untermenü „Einstellungen“ auswählen. Das Gerät wird aus der Liste der gekoppelten Geräte entfernt. Die Bedienung der Visualisierung auf dem Smart Panel ist mit dem mobilen Endgerät nicht mehr möglich. SP 0081 U Seite 101 von 125...
  • Seite 102 Sollen Mitteilungen bei einem bestimmten Ereignis ausgegeben werden, müssen diese mittels einer Logik über den internen Logikeditor angelegt und verknüpft werden. WICHTIG: Push-Benachrichtigungen setzen eine aktive Cloud-Verbindung voraus! Abb. 112: JUNG Smart Vision – Push-Benachrichtigungen aktivieren • „Editieren“ im Untermenü „Einstellungen“ auswählen. Die Einstellungen des gekoppelten Gerätes werden angezeigt. • „Push-Nachrichten“ in den Einstellungen des gekoppelten Gerätes auswählen.

  • Seite 103: Firmware Über Ein Mobiles Endgerät (Client) Aktualisieren

    6.4.5 Firmware über ein mobiles Endgerät (Client) aktualisieren Einstellungen → Konfiguration → System → Update Das KNX Smart Panel 8 kann alternativ zu der Anwendung „System Update“ (siehe Seite 10) auch über ein mobiles Endgerät (Client) per JUNG Smart Vision App aktualisiert werden. Abb. 113: JUNG Smart Vision – Firmware über ein mobiles Endgerät (Client) aktualisieren Voraussetzungen: Internetverbindung ist am KNX Smart Panel 8 vorhanden. Mobiles Endgerät und Smart Panel sind gekoppelt, Beschreibung siehe Seite 94. • „Konfiguration“ im Menü „Einstellungen“ auswählen. Untermenü „Konfiguration“ öffnet sich. • „System“ im Menü „Konfiguration“ auswählen. Untermenü „System“ öffnet sich.
  • Seite 104 Konfiguration Einstellungen → Konfiguration → System → Update → KNX Smart Panel 8 Systemupdate Abb. 114: JUNG Smart Vision – Firmware-Aktualisierung starten • „KNX Smart Panel 8 Systemupdate“ im Menü „Update“ auswählen. „KNX Smart Panel 8 Systemupdate“ öffnet sich. • „Update“ auswählen. Firmware-Aktualisierung wird gestartet. Fortschritt des Update-Prozesses wird angezeigt. Smart Panel wird nach erfolgreichem Update automatisch neugestartet. WICHTIG: Stromversorgung und Internetverbindung während des Vorgangs nicht unterbrechen! SP 0081 U Seite 104 von 125...

  • Seite 105: Kommunikationsobjekte

    Kommunikationsobjekte Kommunikationsobjekte 7.1 Datenpunkttypen Folgende KNX Datenpunkttypen (DPT) werden derzeit von JUNG Smart Vision unterstützt: Länge Funktion DPT 1 1 Bit Schalter (ein/aus oder auf/ab usw.) DPT 2 2 Bit ein Control-Bit (0/1) und ein Schalt-Bit (0/1) DPT 5 1 Byte (%) (0…100, 0…255 oder 0…360°) DPT 6 1 Byte (%) (-128…127) DPT 7 2 Byte (lux, mm, ms usw. 0...65535) DPT 8 2 Byte (Zeitdifferenz, Rotation usw. -32768...32767) DPT 9 2 Byte (float) Fließkommawerte (-671088,64…670760,96)
  • Seite 106 Kommunikationsobjekte Zwangsführung (Erzwungener Ablauf) Abb. 116: Elemente und Objekte – Zwangsführung i Dieses Element bzw. Objekt ist nur ab Firmware Version R4.5 verfügbar. Dieses Element unterstützt KNX DPT 2 also 2-Bit-Gruppenadressen, welche zwischen einer automatischen und einer manuellen Steuerung umschalten lassen. Es ist ein reines Schaltelement und gibt im Automatik- status keine Rückmeldung über den aktiven Ein- oder Aus-Status. Name Funktion Länge Datentyp 2.001 Erzwungener Ablauf Zwangsstellung 2 Bit Prio.
  • Seite 107 Kommunikationsobjekte Jalousie Auf/Ab Abb. 118: Elemente und Objekte – Jalousie Auf/Ab Dieser Elementtyp sieht keine Parameter vor. Name Funktion Länge Datentyp 1.008 Auf/Ab Langzeitbetrieb 1 Bit Auf/Ab 1.008 Auf/Ab Status Langzeitbetrieb Rückmeldung 1 Bit Auf/Ab 1.007 Auf/Ab Schritt Kurzzeitbetrieb 1 Bit Schritt Jalousie prozentuell Abb. 119: Elemente und Objekte – Jalousie prozentuell Dieser Elementtyp sieht keine Parameter vor. Name Funktion Länge Datentyp 1.008...
  • Seite 108 Kommunikationsobjekte Jalousie Abb. 120: Elemente und Objekte – Jalousie Dieser Elementtyp hat zwei Parameter: - Jalousie Schieberegler (aktiviert/deaktiviert) - Lamellen Schieberegler (aktiviert/deaktiviert) Er bietet bis zu 6 Funktionen, die mit passenden Datenpunkten verknüpft werden müssen. Dieses ist der vollständigste Elementtyp zur Steuerung von Jalousie-Aktoren. Name Funktion Länge Datentyp 1.008 Auf/Ab Langzeitbetrieb 1 Bit Auf/Ab 1.008 Auf/Ab Status Langzeitbetrieb Rückmeldung 1 Bit Auf/Ab 1.007 Auf/Ab Schritt Kurzzeitbetrieb 1 Bit Schritt 5.001 Position Position Jalousie 1 Byte...
  • Seite 109 Kommunikationsobjekte RGB(W) Abb. 121: Elemente und Objekte – RGB(W) i Dieses Element bzw. Objekt ist nur ab Firmware Version R4.5 verfügbar. Das Element sieht folgende Parameter vor: - Datenpunkte für Rot, Grün und Blau sowie Datenpunkt zum Ein- und Ausschalten - Optional: Farbe Weiß (für RGBW-Geräte) und Dimmer lassen sich aktivieren oder deaktivieren - Optional: Auswahl für HSV-Farbdarstellung möglich Element → Parameter → Datenpunkt Farbe → R-G-B-W (mehrere Datenpunkte) Name Funktion Länge Datentyp 1.001 Ein/Aus Schalten 1 Bit Schalten 1.001 Ein/Aus Status Schalten Rückmeldung 1 Bit Schalten 5.001 Prozent (0 .. 100%) Farbe Rot Farbe Rot Absolut 1 Byte 5.010 Zählimpulse (0 ..
  • Seite 110 Kommunikationsobjekte Element → Parameter → Datenpunkt Farbe → RGB-W (mehrere Datenpunkte) Name Funktion Länge Datentyp 1.001 Ein/Aus Schalten 1 Bit Schalten 1.001 Ein/Aus Status Schalten Rückmeldung 1 Bit Schalten 232.600 Farbe RGB RGB Absolut (3-Byte) 3 Byte RGB Wert 3x(0 .. 255) 232.600 Farbe RGB Status RGB Absolut (3-Byte) Rückmeldung 3 Byte RGB Wert 3x(0 .. 255) 5.001 Dimmer Helligkeitswert...

  • Seite 111: Farbe Hsvw Status Hsvw (6-Byte) Rückmeldung

    Kommunikationsobjekte Element → Parameter → Datenpunkt Farbe → HSV-W (mehrere Datenpunkte) Name Funktion Länge Datentyp 1.001 Ein/Aus Schalten 1 Bit Schalten 1.001 Ein/Aus Status Schalten Rückmeldung 1 Bit Schalten 232.600 Farbe HSV HSV Absolut (3-Byte) 3 Byte RGB Wert 3x(0 .. 255) 232.600 Farbe HSV Status HSV Absolut (3-Byte) Rückmeldung 3 Byte RGB Wert 3x(0 .. 255) 5.001 Dimmer Helligkeitswert...
  • Seite 112 Kommunikationsobjekte Tunable White Abb. 122: Elemente und Objekte – Tunable White i Dieses Element bzw. Objekt ist nur ab Firmware Version R4.5 verfügbar. Das Tunable White-Element dient zur Steuerung von Leuchtmitteln, dessen Farbtemperatur (Kelvin) verän- derbar ist. Das Element sieht folgende Parameter vor: - Ein-/Ausschalten - Optional: Aktivieren/Deaktivieren Dimmer - Min. Farbtemperatur: Wert in Kelvin - Max. Farbtemperatur: Wert in Kelvin - Schrittweite Farbtemperatur: Abstand bzw. Intervall zwischen zwei Zeichen auf Skala - Werteschritt Farbtemperatur: größte oder kleinstmögliche Wertänderung Name Funktion Länge...
  • Seite 113 Kommunikationsobjekte Thermostat (Nebenstelle) Dieser Elementtyp ist der mit dem breitesten Funktionsumfang. Zu den Parametern gehören: Modus (Betriebsart) Keine AUTO-KOM-PRE-ECO-AUS KOM-PRE-ECO-AUS KOM-STBY-NACHT-FROST EIN-AUS Betriebsart-Bits aktivieren Aktivieren / Deaktivieren Ventilator-Typ Kein Ein / Aus (nur Status) Aus / Geschwindigkeit 1-3 (nur Status) Auto / [Man Aus/Ein] Auto / [Man Aus/Geschwindigkeit 1-3] Auto / Man Heizen/Kühlen-Funktion Heizen und Kühlen Heizen Kühlen...
  • Seite 114 Kommunikationsobjekte Vollausbaustufe Thermostat (Nebenstelle) Abb. 123: Elemente und Objekte – Thermostat Name Funktion Länge Datentyp 9.001 Temperatur Status Ist-Temperatur 2 Byte Temperatur (°C) 20.102 Betriebsart Betriebsmodusumschaltung 1 Byte HVAC Modus 20.102 Betriebsart Status KNX Status Betriebsmodus 1 Byte HVAC Modus 1.002 Betriebsart KOM Komfortbetrieb 1 Bit Boolesch 1.002 Betriebsart KOM Status Komfortbetrieb Rückmeldung 1 Bit Boolesch...
  • Seite 115 Kommunikationsobjekte Name Funktion Länge Datentyp 6.010 Sollwert-Offset Status Aktuelle Sollwertverschiebung 1 Byte Zählimpulse (-128 .. 127) 9.002 Sollwert-Offset Status Aktuelle Sollwertverschiebung 2 Byte Temperaturdifferenz (K) 1.001 Kühlen/Heizen umschalten Heizen/Kühlen Umschaltung 1 Bit Schalten 1.001 Kühlen/Heizen umschalten Heizen/Kühlen Umschaltung 1 Bit Schalten Status Rückmeldung 9.007 Feuchtigkeit Status Feuchte 2 Byte Feuchtigkeit (%)
  • Seite 116 Kommunikationsobjekte Thermostat-Logik (Interner Regler) Abb. 124: Elemente und Objekte – Thermostat-Logik i Dieses Element bzw. Objekt ist nur ab Firmware Version R4.5 verfügbar. Das Thermostat-Logik-Element übernimmt im Vergleich zum Standard-Thermostat-Element selbst die Schaltlogik. Funktional stellt es einen internen 2-Punkt-Regler dar. Es benötigt also in der minimalen Fas- sung lediglich einen Temperaturwert-Datenpunkt als Eingang und einen Schalt-Datenpunkt als Ausgang. Optional ist es auch möglich, weitere Datenpunkte für Sollwert und Betriebswert zu verknüpfen, damit auch diese Funktionalitäten von anderen oder für andere Geräte zur Verfügung stehen. Das Element sieht folgende Parameter vor: - Betriebsart: KOM-STBY-ECO-PROT, KOM-PRE-ECO-AUS oder KOM-STBY-NACHT-FROST - Heizen/Kühlen-Funktion: Heizen und Kühlen / Heizen / Kühlen - Hysterese - Min. Wert Sollwert: untere Einschränkung für den Sollwert-Bereich - Max.
  • Seite 117 Kommunikationsobjekte Name Funktion Länge Datentyp 1.001 Kühlen/Heizen umschalten Heizen/Kühlen Umschaltung 1 Bit Schalten 1.001 Kühlen/Heizen umschalten Heizen/Kühlen Umschaltung 1 Bit Schalten Status Rückmeldung 1.009 Fenster Status Fensterstatus 1 Bit Öffnen/Schließen SP 0081 U Seite 117 von 125...
  • Seite 118 Kommunikationsobjekte Sequenz Abb. 125: Elemente und Objekte – Sequenz Dieser Elementtyp bietet die Möglichkeit eine Sequenz (Beschreibung siehe Seite 39) mittels eines phy- sischen Tasters auszulösen. Dabei wird ein 1 Byte Wert verwendet, der vom entsprechenden Taster aus auf das zugehörige Kommunikationsobjekt geschrieben werden muss. Der Wert wird in der ETS für den physi- schen Taster hinterlegt und über das Element auf der Visualisierung eingelernt. Sobald dieser Wert dann vom KNX Smart Panel gelesen wird, wird die zugeordnete Sequenz ausgelöst. Damit der Sequenztaster genutzt werden kann, muss er zunächst unter „Einstellungen → Plugins → Se- quenztaster“ aktiviert werden. Für die Verwendung in einer Sequenz muss die Funktion anschließend unter „Parameter“ im jeweiligen Element freigeschaltet werden. Name Funktion Länge...
  • Seite 119 Kommunikationsobjekte Personalisierter Schieberegler Der personalisierte Schieberegler ist für verschiedene Zwecke einsetzbar. Über das Element können Werte auf den Bus geschrieben werden (Steuerelement „Nur Schieberegler“) oder Werte vom Bus angezeigt wer- den (Steuerelement „Nur Wertanzeige“) oder beides. Für die Darstellung kann ein Symbol aus der Bibliothek genutzt werden. Folgende Parameter stehen für das Element zur Verfügung: Steuer-Elemente Alle (Schieberegler und Wertanzeige) Maßeinheit Nur Schieberegler Kommastellen Nur Wertanzeige Label min.
  • Seite 120 Kommunikationsobjekte Name Funktion Länge Datentyp Wert Wertgeber 4 Byte 4-Byte-Gleitkommawert Wert Status Wertgeber Rückmeldung 4 Byte 4-Byte-Gleitkommawert 16.000 Wert Status Wertgeber Rückmeldung 14 Byte Zeichen (ASCII) 16.001 Wert Status Wertgeber Rückmeldung 14 Byte Zeichen (ISO 8859-1) SP 0081 U Seite 120 von 125...
  • Seite 121 Kommunikationsobjekte Musik Die Parameter für das Musik-Element sind: Play/Pause invertieren 0 = Pause, 1 = Play oder 1 = Pause, 0 = Play Aktiviere Lautstärkeregelung Aktiviert/deaktiviert die Lautstärkeregelung Aktiviere Nächster/Vorheriger Titel Aktiviert/deaktiviert Nächster/Vorheriger Titel Wert für Vorheriger Titel Aktiviert: sendet 1, Deaktiviert: sendet 0 Aktiviere Titelinformationen Aktiviert/deaktiviert Titel und Interpret Abb. 128: Elemente und Objekte – Musik Name Funktion Länge Datentyp 1.001 Play/Pause Play/Pause 1 Bit Schalten 1.001 Play/Pause Status...
  • Seite 122 Kommunikationsobjekte Befehlstaste Dieses Element funktioniert wie ein physikalischer Taster. Folgende Parameter stehen für das Element zur Verfügung: Symbol Symbol (Icon) aus der Bibliothek wählen Wert „Taste gedrückt“ Wert, der beim Drücken gesendet werden soll Wert „Taste loslassen“ Wert, der beim Loslassen gesendet werden soll Abb. 129: Elemente und Objekte – Befehlstaste Name Funktion Länge Datentyp 1.001 Wert Wertgeber 1 Bit Schalten 1.002 Wert Wertgeber...
  • Seite 123 Kachel zwischen anderen Elementen auf der GUI positionieren und verschieben. Platzhalter besitzen keine KNX-Funktionalität und bieten somit auch keine Datenpunkte an. Platzhalter sind nur grafische Elemente. Folgende Parameter stehen für das Element zur Verfügung: - Hintergrund aktivieren/deaktivieren: nimmt Farbe des gewählten Designs an, also Hell oder Dunkel - Titel: visualisiert Namen des Platzhalter-Elements. Kein Textanzeigeelement! - Nur auf KNX Smart Panel 8 anzeigen Temperatur, Tageszeit und Datum Abb. 130: Elemente und Objekte – Temperatur, Tageszeit und Datum Name Funktion Länge Datentyp 9.001...

  • Seite 124: Reinigung

    Reinigung Reinigung i Der Reinigungsmodus wird mit der App „Screencleaner“ gestartet. Geeignete Reinigungsmittel: Wasser, Fettlöser, Glasreinigungsmittel, Alkohol und Isopropanol Nicht zur Reinigung geeignet: Abrasive Tücher oder scharfe Reinigungsmittel • Reinigungsmodus starten oder Gerät ausschalten, um Touchscreen zu sperren. • Reinigungsmittel oder Wasser auf Tuch auftragen. Nicht direkt auf das Gerät auftragen. • Frontseite mit Tuch reinigen. Reinigungsmittel darf dabei nicht in das Gerät gelangen.

  • Seite 125: Begriffe

    Beschreibung Zusatzprogramm für die ETS zur Inbetriebnahme. Die DCA wird als zu- (Device Configuration App) sätzliche Registerkarte in der ETS angezeigt. Die DCA ermöglicht den Import der Projektdatei (*ksp) aus dem Smart Panel Designer in die ETS. Standardisiertes Format für Kommunikationsobjekte. Ermöglicht die Aus- (Datenpunkttypen) wertung der Daten eines Kommunikationsobjektes. Pairing, Kopplung Aufbau einer erstmaligen Verbindung zwischen zwei Geräten. Das Smart Panel kann mit einem mobilen Endgerät (Smartphone, Tablet, ...) ver- bunden werden. Dadurch wird die Fernbedienung per JUNG Smart Vision App möglich. Beide Geräte müssen sich dazu im lokalen Netzwerk (W)LAN befinden. 12 Pflichten zur Entsorgung Durch die Kennzeichnung mit dem Symbol der durchgestrichenen Mülltonne wird im Rahmen der gesetzlichen Bestimmungen auf folgende Pflichten hingewiesen: - Dieses Elektrogerät ist durch den Besitzer getrennt vom unsortierten Siedlungsabfall zur weiteren Verwer- tung zu entsorgen. - Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstö- rungsfrei aus dem Altgerät entnommen werden können, sind getrennt zu entsorgen. - Vertreiber der Elektrogeräte oder Entsorgungsbetriebe sind zur unentgeltlichen Rücknahme verpflichtet. - Im Elektrogerät enthaltene personenbezogene Daten sind vor der Entsorgung eigenverantwortlich zu löschen.
