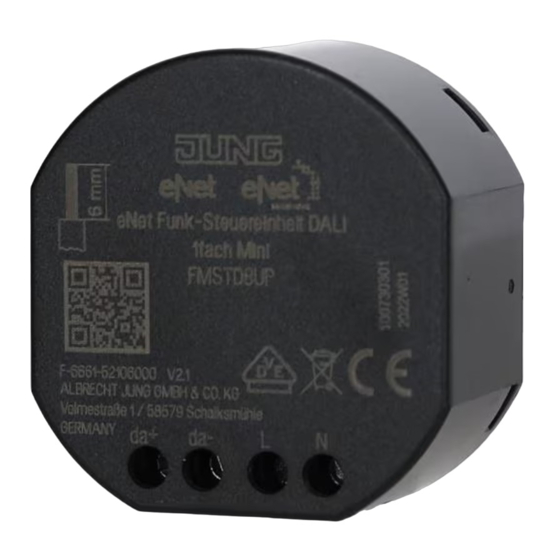

eNet Funk-Steuereinheit DALI 1fach Mini
eNet Funk-Steuereinheit DALI 1fach Mini
Art.-Nr.: FMSTD8UP
Bedienungsanleitung
1
Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei-
tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2
Geräteaufbau
(1)
Betriebsartenschalter
Taste Prog
(2)
(3)
Status-LED
(4)
Messpunkte für Spannungsmessung, Anschlussklemmen rückseitig
3
Bestimmungsgemäßer Gebrauch
–
Schalten und Helligkeitseinstellung von DALI-Leuchten
–
Bedienung mit geeigneten Funksendern
–
Montage in Gerätedose nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
–
Montage in Aufputzgehäuse oder in Einbaugehäuse (Zubehör) für Zwischendecken
Produkteigenschaften
–
Gemeinsame Bedienung aller angeschlossenen DALI-Vorschaltgeräte, Broadcast
–
Elektronischer Kurzschlussschutz der DALI-Versorgung mit dauerhafter Abschaltung nach
8 Sekunden
–
Elektronischer Übertemperaturschutz der DALI-Versorgung mit Selbsthaltung
82580933
J0082580933

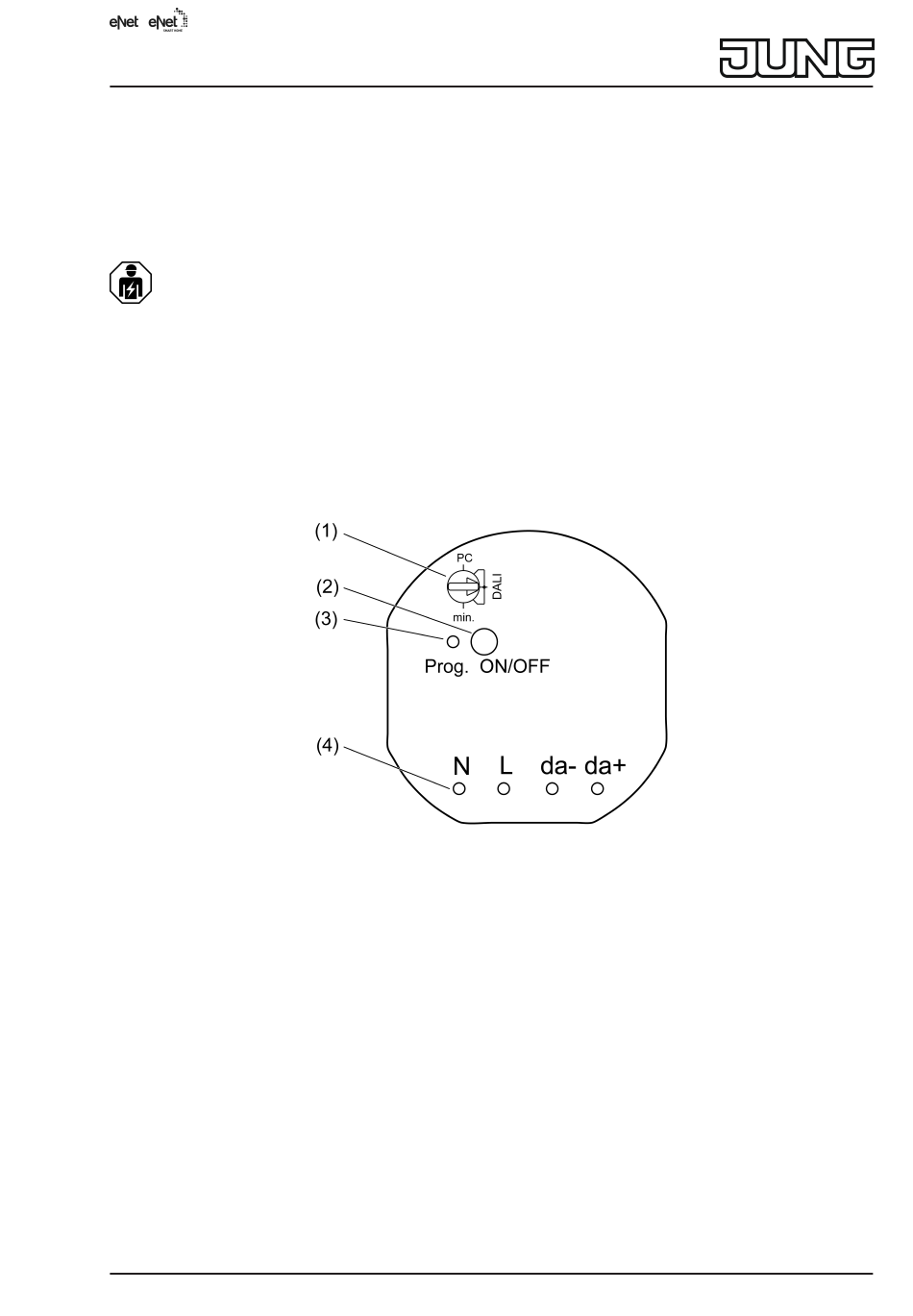

Bild 1: Frontansicht
1 / 14
22.08.2019
