3 Produktbeschreibung
Typ
RF
12
13
RF GRIP
15
25
26
36
36 LC
45
45 LC

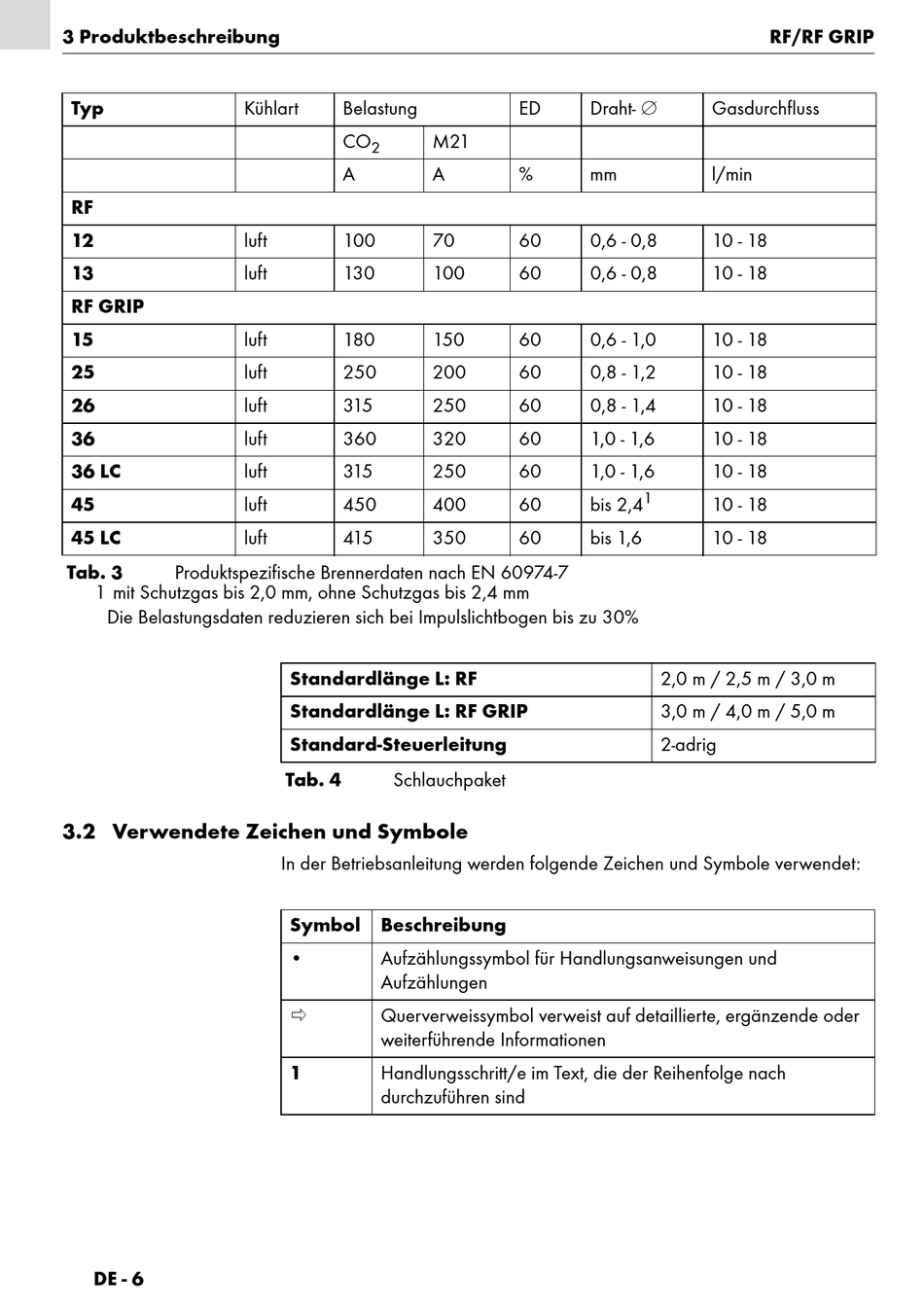

Tab. 3 Produktspezifische Brennerdaten nach EN 60974-7
1 mit Schutzgas bis 2,0 mm, ohne Schutzgas bis 2,4 mm
Die Belastungsdaten reduzieren sich bei Impulslichtbogen bis zu 30%

3.2 Verwendete Zeichen und Symbole

DE - 6
Kühlart Belastung
CO
2
A
luft 100
luft 130
luft 180
luft 250
luft 315
luft 360
luft 315
luft 450
luft 415
Standardlänge L: RF
Standardlänge L: RF GRIP
Standard-Steuerleitung
Tab. 4
Schlauchpaket
In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:
Symbol Beschreibung
• Aufzählungssymbol für Handlungsanweisungen und
Aufzählungen

Querverweissymbol verweist auf detaillierte, ergänzende oder
weiterführende Informationen
1 Handlungsschritt/e im Text, die der Reihenfolge nach
durchzuführen sind
Draht- 
ED
M21
A % mm
70 60 0,6 - 0,8
100 60 0,6 - 0,8
150 60 0,6 - 1,0
200 60 0,8 - 1,2
250 60 0,8 - 1,4
320 60 1,0 - 1,6
250 60 1,0 - 1,6
400 60 bis 2,4
350 60 bis 1,6
RF/RF GRIP
Gasdurchfluss
l/min
10 - 18
10 - 18
10 - 18
10 - 18
10 - 18
10 - 18
10 - 18
1
10 - 18
10 - 18
2,0 m / 2,5 m / 3,0 m
3,0 m / 4,0 m / 5,0 m
2-adrig
