T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .
DE Betriebsanleitung

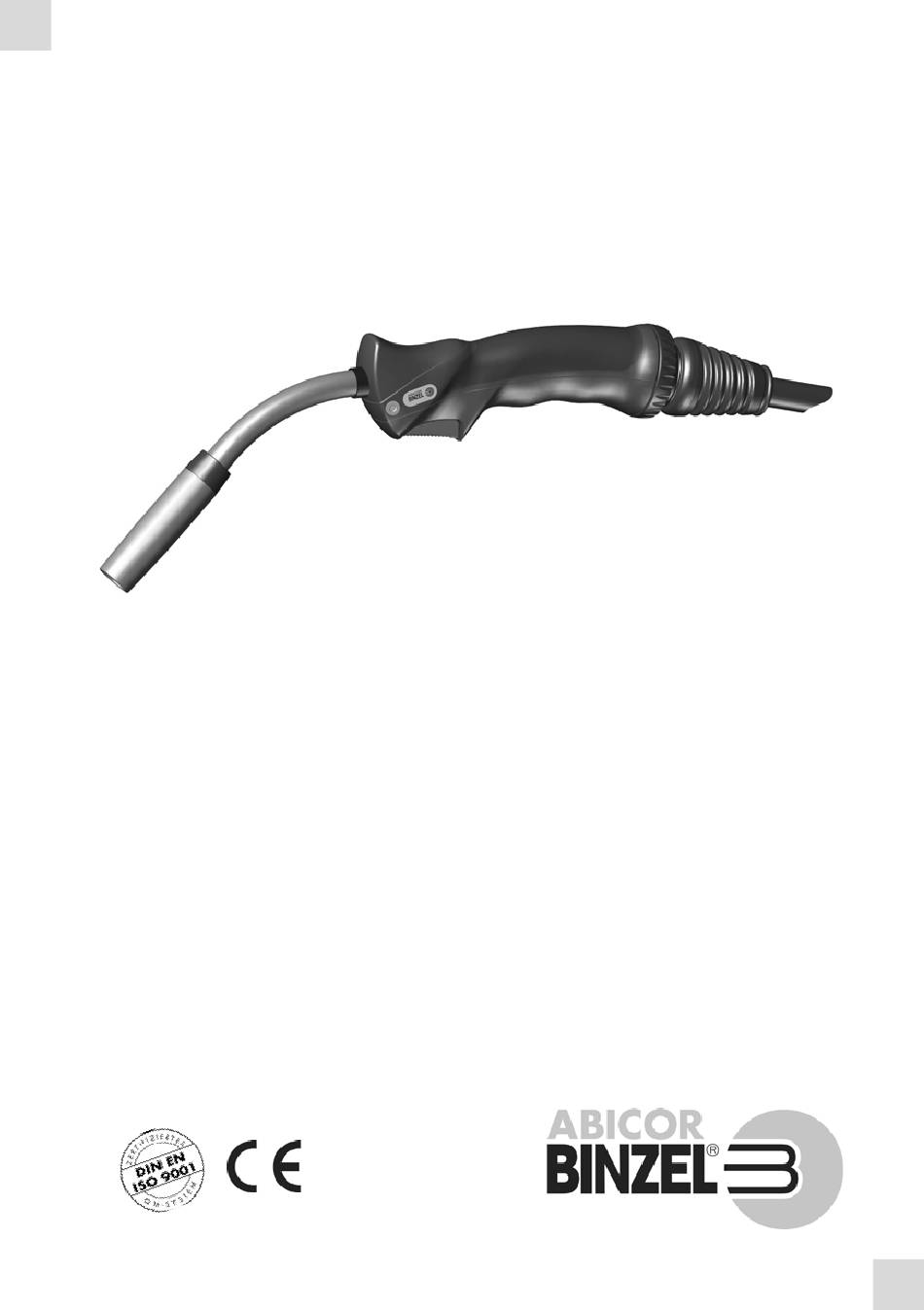

RF / RF GRIP
DE MIG/MAG Schweißbrenner
EN 60 974-7
www.binzel-abicor.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Abicor Binzel RF

  • Seite 1 T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D . DE Betriebsanleitung RF / RF GRIP DE MIG/MAG Schweißbrenner EN 60 974-7...
  • Seite 2 Änderungen werden jedoch in neuen Ausgaben berücksichtigt. Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der jeweiligen Besitzer/Hersteller. Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage www.binzel-abicor.com Handgriff ...
  • Seite 3: Sicherheit

    RF/RF GRIP 1 Identifikation 1 Identifikation Der RF/RF GRIP Handschweißbrenner wird zum sicheren Schweißen von niedrig- und hochlegierten Werkstoffen eingesetzt. Dieser besteht aus dem Brennerhals mit Ausrüst- und Verschleißteilen, Handgriff und Schlauchpaket mit Zentralanschluss. Der RF/RF GRIP Handschweißbrenner entspricht der ...
  • Seite 4: Klassifizierung Der Warnhinweise

    2 Sicherheit RF/RF GRIP 2.2 Klassifizierung der Warnhinweise Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschiedene Ebenen unterteilt und werden vor potenziell gefährlichen Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit bedeuten sie folgendes: GEFAHR Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge.
  • Seite 5: Produktbeschreibung

    RF/RF GRIP 3 Produktbeschreibung 3 Produktbeschreibung WARNUNG Gefahren durch nicht bestimmungsgemäße Verwendung Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren für Personen, Tiere und Sachwerte ausgehen. • Gerät ausschließlich bestimmungsgemäß verwenden. • Gerät nicht eigenmächtig zur Leistungssteigerung umbauen oder verändern.
  • Seite 6: Verwendete Zeichen Und Symbole

    1 mit Schutzgas bis 2,0 mm, ohne Schutzgas bis 2,4 mm Die Belastungsdaten reduzieren sich bei Impulslichtbogen bis zu 30% Standardlänge L: RF 2,0 m / 2,5 m / 3,0 m Standardlänge L: RF GRIP 3,0 m / 4,0 m / 5,0 m Standard-Steuerleitung 2-adrig Tab.
  • Seite 7 RF/RF GRIP 4 Inbetriebnahme 4 Inbetriebnahme GEFAHR Verletzungsgefahr durch unerwarteten Anlauf Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und Reparaturarbeiten ist folgendes zu beachten: • Schalten Sie die Stromquelle aus. • Sperren Sie die Gaszufuhr ab. • Sperren Sie die Druckluftzufuhr ab.
  • Seite 8: Drahtführung Vorbereiten Und Montieren

    4 Inbetriebnahme RF/RF GRIP 4.1 Drahtführung vorbereiten und montieren HINWEIS • Wählen Sie für Ihre Anwendung die richtige Drahtart und die dazugehörige Drahtführung. • Verwenden Sie ausschließlich isolierte Führungsspiralen oder Kunststoffseelen. • Neue noch unbenutzte Führungsspiralen oder Kunststoffseelen müssen auf die tatsächliche Schlauchpaketlänge gekürzt werden.
  • Seite 9: Brenner Ausrüsten

    • Greifen Sie nicht in den Gefahrenbereich • Tragen Sie entsprechende Schutzhandschuhe Rüsten Sie den Brennerhals gemäß der folgenden Abbildung aus: Typ 12/13 Typ 15/25 Typ 26/36 Typ 36 LC Typ 45/45 LC Düsenstock Stromdüse Gasverteiler Gasdüse Abb. 1 Brennerhals RF/RF GRIP ausrüsten DE - 9...
  • Seite 10 4 Inbetriebnahme RF/RF GRIP 4.2.1 Führungsspirale HINWEIS • Die Montage von Kunststoffseelen ist ähnlich der Montage von Führungsspiralen. Beachten Sie hierzu die Betriebsanleitung des Drahtvorschubherstellers. • Für Aluminium werden Kunststoffseelen eingesetzt. Kunststoffseelen und Befestigungsmaterial erhalten Sie auf Anfrage. ® Düsenstock...
  • Seite 11 Zentralbuchse bis in das Drahtvorschubgerät ein. 8 Markieren Sie die Kunststoffseele unmittelbar vor den Rollen und lösen Sie nochmals den Zentralanschluss (5). 9 Schneiden Sie die Kunststoffseele mit dem ABICOR BINZEL- Cutter an der Markierung ab. DE - 11...
  • Seite 12: Schlauchpaket Anschließen

    4 Inbetriebnahme RF/RF GRIP 4.3 Schlauchpaket anschließen ® Das luftgekühlte BIKOX versorgt den Schweißbrenner mit allen zum Schweißen benötigten Komponenten, wie Schweißstrom, Schutzgas und Luft. HINWEIS • Wählen Sie für Ihre Anwendung die richtige Drahtart und die dazugehörige Drahtführung. • Beachten Sie zum Ablängen der Drahtführung und zur richtigen Montage folgendes Kapitel: ...
  • Seite 13: Draht Einfädeln

    RF/RF GRIP 5 Handgriff Bedienungselemente 4.5 Draht einfädeln VORSICHT Verletzungsgefahr Durchstich bzw. Einstich durch Drahtelektrode. • Nicht in den Gefahrenbereich greifen und Schutzhandschuhe tragen. HINWEIS • Achten Sie bei jedem Drahtwechsel auf einen gratfreien Drahtanfang. 1 Draht in Drahtvorschubgerät nach Angaben des Herstellers einlegen.
  • Seite 14: Betrieb

    6 Betrieb RF/RF GRIP 6 Betrieb 1 Öffnen Sie die Schutzgasflasche. 2 Schalten Sie die Stromquelle ein. 3 Schalten Sie das Umlaufkühlgerät ein. 4 Spülen Sie die Schutzgasleitungen. 5 Starten Sie den Schweißvorgang durch Drücken und Halten des Brennertasters. 7 Außerbetriebnahme HINWEIS •...
  • Seite 15: Drahtführung Reinigen

    • Lassen Sie die Schweißbrenner abkühlen. • Tragen Sie entsprechende Schutzhandschuhe. 1 Anhaftende Schweißspritzer entfernen. 2 Alle Verschraubungen auf festen Sitz prüfen. Im Reparaturfall bietet ABICOR BINZEL Werksreparaturen an. 8.1 Drahtführung reinigen  Abb. 2 Führungsspirale auf Seite DE-10 WARNUNG Verletzungsgefahr Schwere Verletzungen durch herumwirbelnde Teile.
  • Seite 16 T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D . Alexander Binzel Schweisstechnik GmbH & Co.KG Postfach 10 01 53 • D–35331 Giessen Tel.: ++49 (0) 64 08 / 59–0...
