AAT s-max Anbauanleitung
Ortopedia standard 8u mit/ohne trommelbremse
Vorschau ausblenden
Andere Handbücher für s-max:
- Originalbetriebsanleitung (40 Seiten) ,
- Bedienungsanleitung (32 Seiten) ,
- Anleitung (12 Seiten)
Verwandte Anleitungen für AAT s-max
Inhaltszusammenfassung für AAT s-max

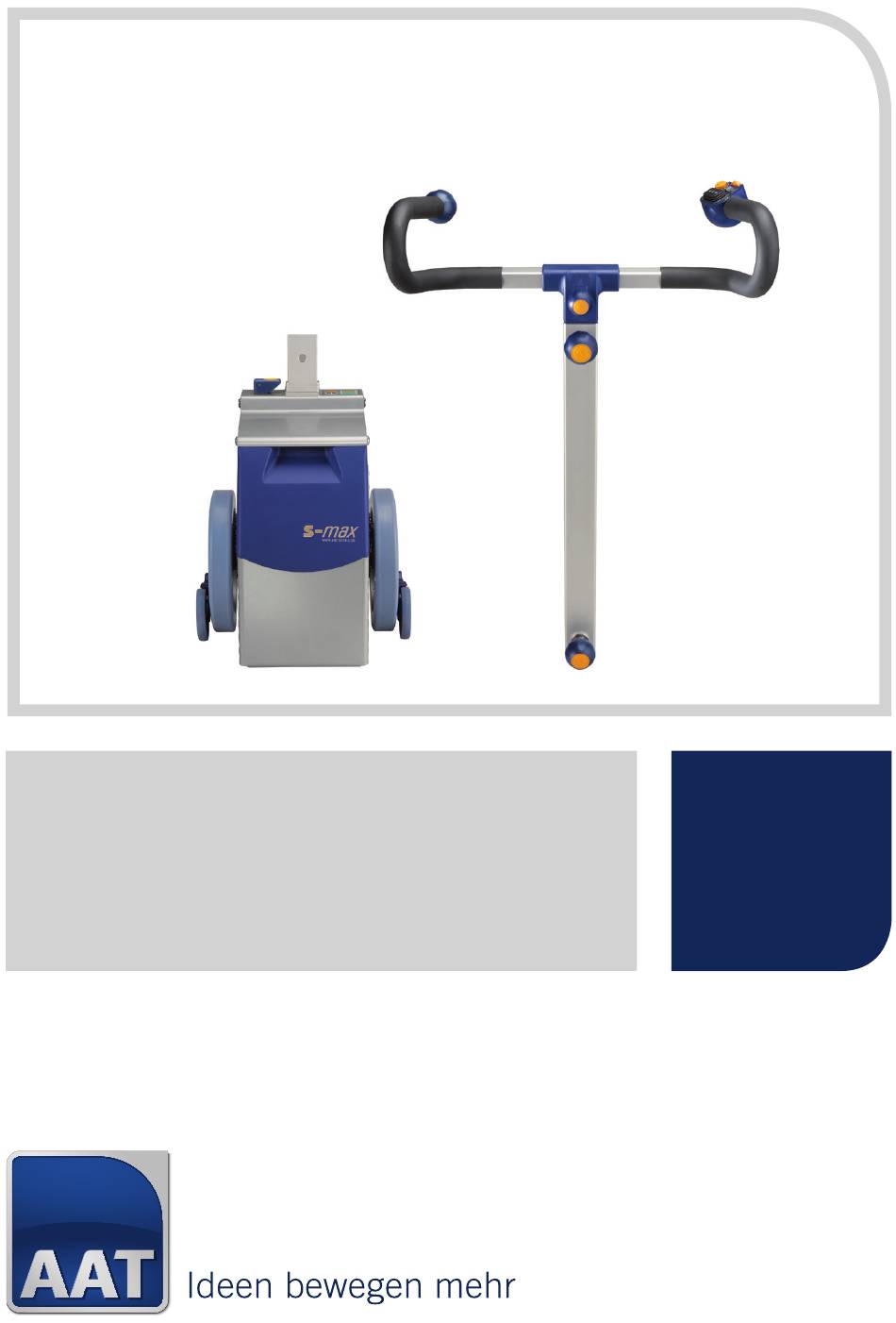

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 380044 s-max Ortopedia Standard 8U mit/ohne Trommelbremse Sitzbreite: 40 - 48 www.aat-online.de...
- Seite 2 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl Nutzlänge 33.0 mm / 000099 Kugelsperrbolzen Ø6,0mm 001233 Grundplatte Standard Fertigteil 001442 Zylinderschraube mit ISK DIN 912-M6x30-8.8 001266 Adapterplatte 001223 Zylinderschraube mit ISK DIN 912-M6x45-8.8 000273 Zylinderschraube mit ISK DIN 912-M6x35-8.8 000301 Sechskantmutter mit Klemmteil DIN 985-M6-8 001235...
- Seite 4 Montageanweisung: untere Aufnahmestange in das 1. Loch von unten am s-max montieren Ankipprohre auf 60 mm kürzen Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 40 SB: 43 SB: 45 SB: 48 2 St. Stellring DIN 705 A14 für obere Aufnahme 2 St. Gewindestift M6x8 für Stellring...
- Seite 5 Achtung! Der Anbau darf nur durch vom Sofern nichts anderes angegeben Hersteller autorisierte Fachkräfte erfolgen. sind Schraubverbindungen mit Festigkeitsklasse 8.8 oder höher wie folgt anzuziehen. Wichtiger Montagehinweis für Kippstützen! Gewindegröße Drehmoment in Nm Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können.
- Seite 6 Notizen...
- Seite 7 Notizen...
- Seite 8 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 22.10.2015 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
