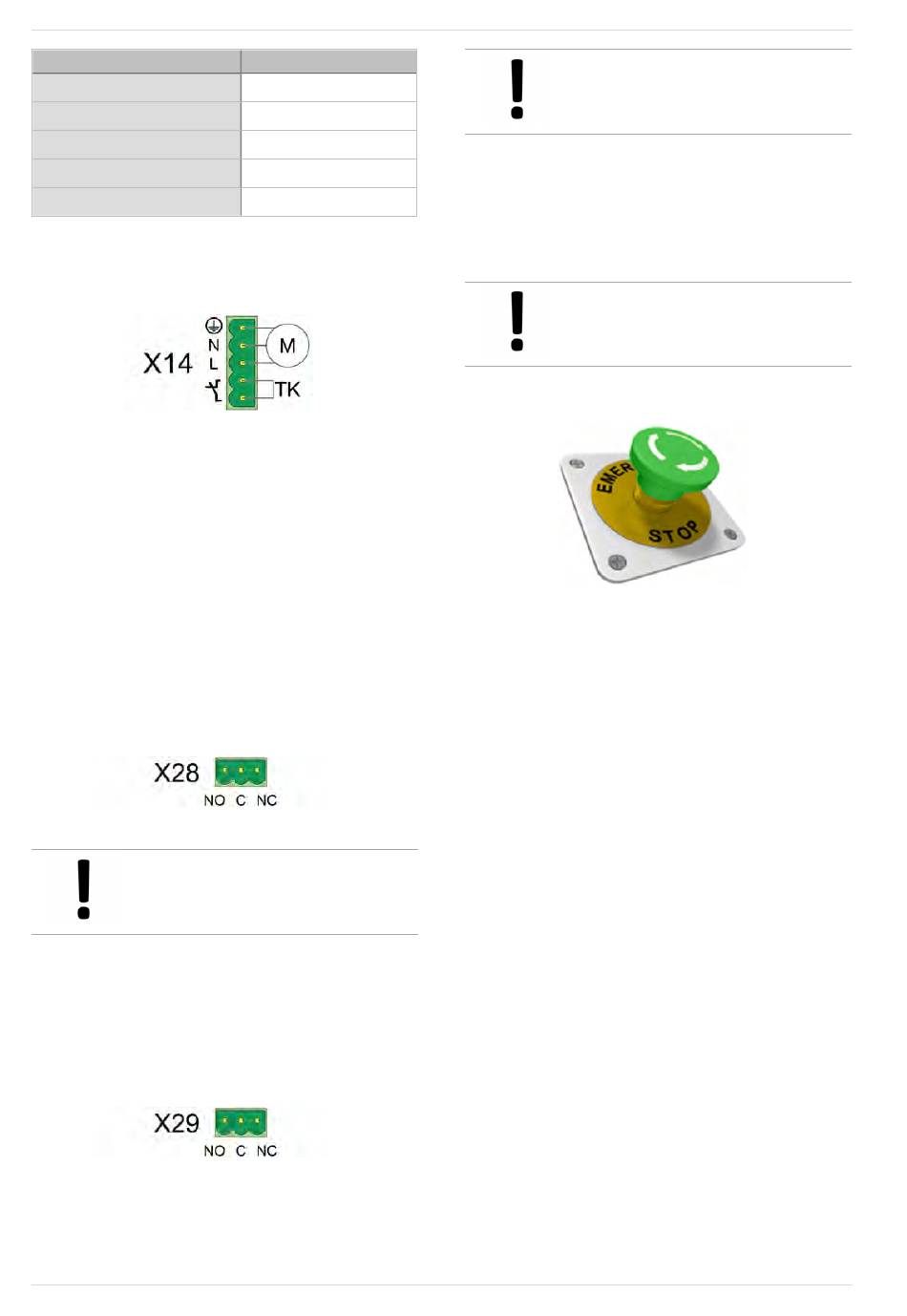

SOLARFOCUS ecotopzero 15 Montageanleitung Seite 35

7Montage
Stecker Raumaustragung
P
N
L3
L2
L1
Fremdherstellersystem
Verwendbar z..B für Pelletsbox-Übergabeeinheit-
Schnecke und für den Pellet-Maulwurf (diese
Systeme haben einen Motor-Thermoschutz
integriert):
►
Überbrücken Sie die beiden Thermokontakt-
Anschlüsse.
►
Verwenden Sie ein Kabel 3 x 1,5 mm².
Fremdkesselanforderung (X28)
Dieser potentialfreie Relaisausgang dient zum
Schalten eines Fremdkessels, z.B. wenn dieser
eine Freigabe von der SOLARFOCUS-Kessel-
steuerung erhält.
ACHTUNG
Relaisausgang darf mit maximal 5 A
belastet werden.
Störung (X29)
Dieser potentialfreie Relaisausgang, z.B. zum
Schalten einer optischen oder akustischen
Warneinrichtung, löst bei einer Störungsmeldung
am Kessel aus.
ecotop-zero, ecotop-light Montageanleitung
Anschluss X 14
PE
N
L
TK
TK
- Der potentialfreie
ACHTUNG
Relaisausgang darf mit maximal 5 A
belastet werden.
Externe Anforderung (X51)
Hierbei handelt es sich um einen Eingang, durch
den der SOLARFOCUS-Heizkessel durch eine
externe Regelung gestartet werden kann.
ACHTUNG
potentialfrei ausgeführt werden.
Not-Aus-Schalter installieren
Österreich: Feuerungsanlagen, für die ein
Heizraum erforderlich ist, müssen mit einem Not-
Aus-Schalter ausgestattet werden, der nicht auf
die Raumbeleuchtung wirken darf.
Dieser ist unmittelbar außerhalb der Zugangstür zu
situieren und deutlich sichtbar zu kennzeichnen.
Bei ausschließlich vom Freien zugänglichen
Heizräumen kann sich dieser Schalter auch
innerhalb der Heizräume unmittelbar bei Zugang-
stüren befinden.
►
Der Not-Aus-Schalter ist mit den weiteren in
die Sicherheitskette integrierten Komponenten
auf X21 in Serie zu schalten.
- Der potentialfreie
- Der Anschluss muss
