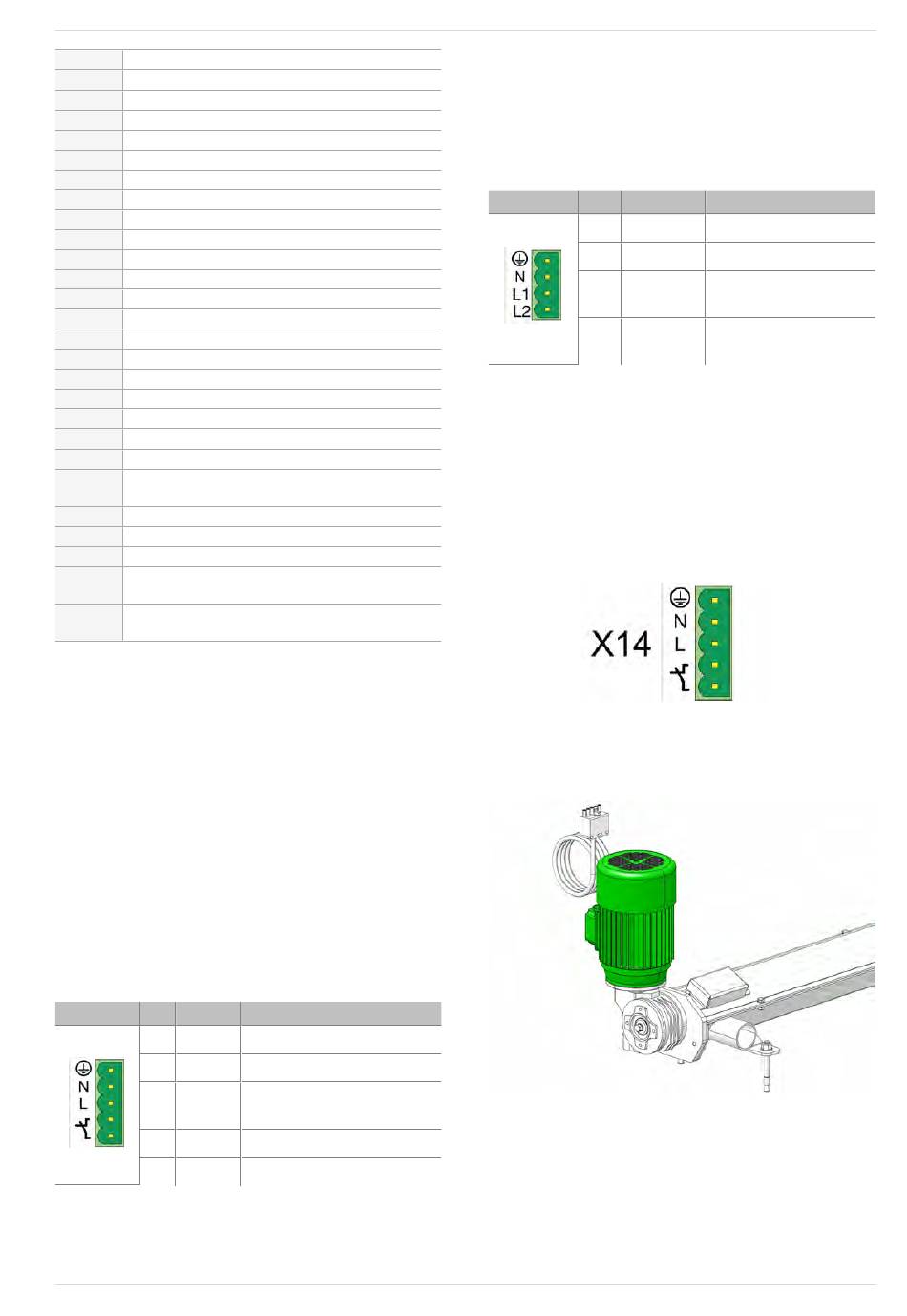

SOLARFOCUS ecotopzero 15 Montageanleitung Seite 34

X14 Motor der Übergabeschnecke bei Pelletsbox
Kessel
X3 Saugturbine
X4 Glühstab
X16 Motor der Ascheaustragung
X19 Saugzuggebläse
X20 Sicherheitstemperaturbegrenzer STB
X23 Einschubmotor
X24 Motor der Wärmetauscherreinigung
X26 Primärluftklappe - Haltemagnet
X27 Zündluft - Haltemagnet
X31 Kesseltemperaturfühler
X32 Rücklauftemperaturfühler
X34 Abgastemperaturfühler
X45 Lamdasonde
X47 Drehzahlmessung Saugzuggebläse
X48 Türkontaktschalter
X49 Füllstandssensor im Pellets-Vorratsbehälter
X61 Differenzdruckmesser
optional
X6 Reserve
Sicherheitskette 230 V AC (Not-Aus-Schalter, even-
X21
tuell Druckwächter, ... in Serie schalten)
X28 Fremdkesselanforderung
X29 Störung
X51 Externe Anforderung (optional)
Externe Busleitung; Anschluss für RS-485 Elek-
X54
tronikmodule
Externe Busleirung; Anschluss für CAN-Bus Elek-
X55
tronikmodule
Heizkreispumpe, Mischer anschließen
(X9, X10, X11, X12)
Heizkreispumpen X9, X10
►
Schließen Sie die Heizkreispumpe 1 am
Leistungsteil am Stecker X9 an.
►
Die Heizkreispumpe 2 ist an X10 anzuschlie-
ßen.
►
Bei Bedarf, z. B. bei einer Fußbodenheizung,
ein Begrenzungsthermostat anschließen (Art.
61612).
►
Wird kein Begrenzungsthermostat benötigt,
muss der Kontakt gebrückt werden.
Pin Signal
1 PE
2 N
3 L
4
5
34
Funktion
Schutzleiter PE
Neutralleiter N
Relaisausgang Pumpe HK
1/2
Thermostat (optional)
Thermostat (optional)
Heizkreismischer X11, X12
►
Schließen Sie den Heizkreismischer 1 an X11
an.
►
Der Heizkreismischer 2 ist an X12 anzuschlie-
ßen.
Pin Signal
1 PE
2 N
3 L1
4 L2
Bei Anschluss weiterer Heizkreise finden Sie die
Anschlussbelegung hier.
Pellets-Fördersysteme (X14)
Saugsystem-Schneckenförderung
►
Schließen Sie den Motor der Förderschnecke
am Leistungsteil X14 an, und verwenden Sie
dabei ein Kabel 5 x 15 mm².
Montageanleitung ecotop-zero, ecotop-light
7Montage
Funktion
Schutzleiter PE
Neutralleiter N
Relaisausgang Mischer
HK1/2 auf
Relaisausgang Mischer
HK1/2 zu
> 1
