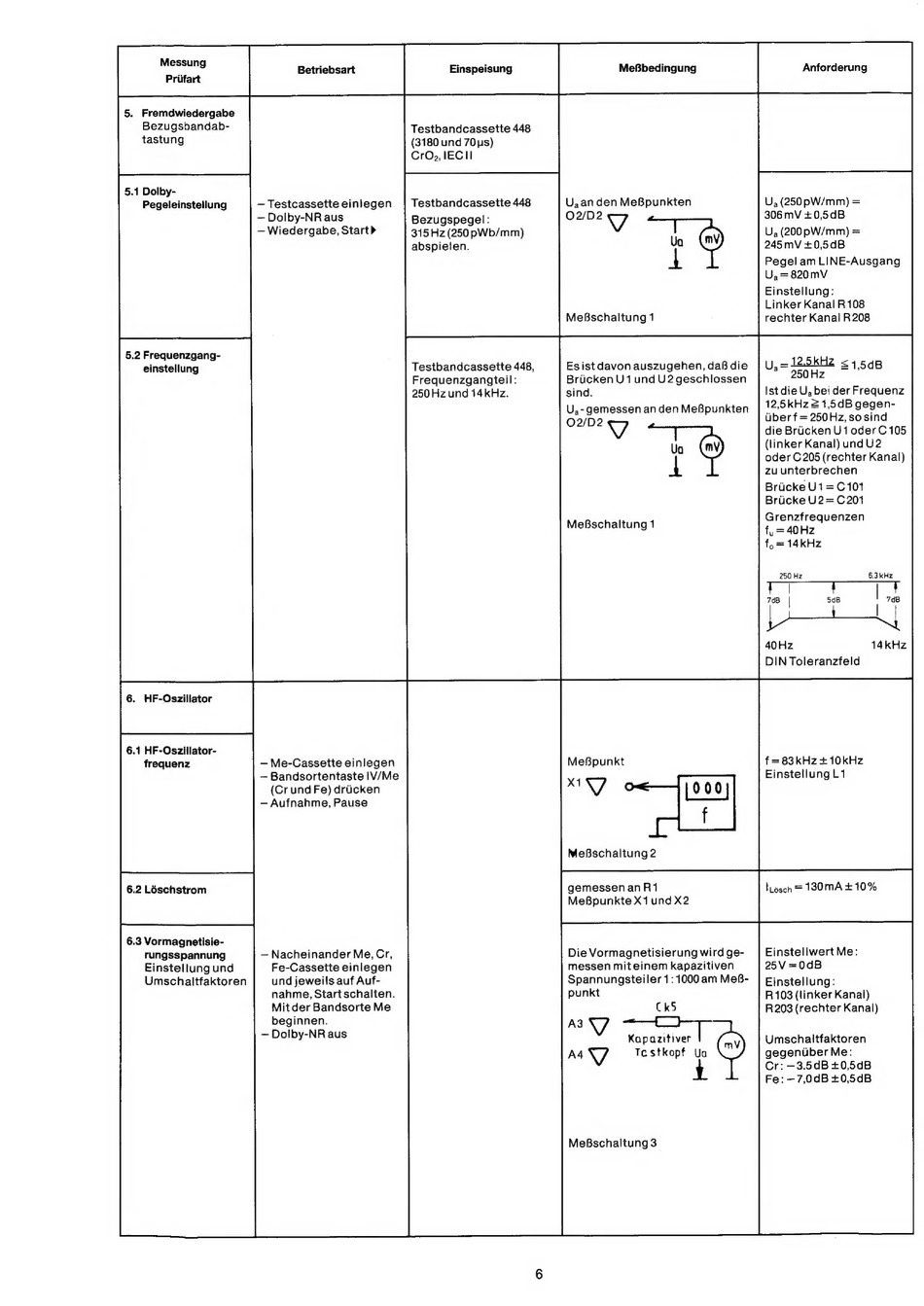

Messung
Priifart
Betriebsart
5. Fremdwiedergabe
Bezugsbandab-
tastung
5.1 Dolby-
Pegeleinstellung
— Testcassette einlegen
— Dolby-NR aus
— Wiedergabe, Start»
5.2 Frequenzgang-
einstellung
6. HF-Oszillator
6.1 HF-Oszillator-
frequenz
— Me-Cassette einlegen
— Bandsortentaste IV/Me
(Cr und Fe) dricken
— Aufnahme, Pause
6.2 Léschstrom
6.3 Vormagnetisie-
rungsspannung
Einstelltung und
Umschaltfaktoren
— Nacheinander Me, Cr,
Fe-Cassette einlegen
und jeweils auf Auf-
nahme, Start schalten.
Mit der Bandsorte Me
beginnen.
— Dolby-NR aus
Einspeisung
Testbandcassette 448
(3180 und 70s)
CrOz, IECII
Testbandcassette 448
Bezugspegel:
315 Hz (250 pWb/mm)
abspielen.
Testbandcassette 448,
Frequenzgangteil:
250 Hz und 14kHz.
MeBbedingung
U, an den MeBpunkten
O2/D2 V
rz
Ua
4
MeBschaltung 1
Es ist davon auszugehen, daB die
Brucken U1 und U2geschlossen
sind.
Ua-gemessen an den MeBpunkten
02/D2 Vv
Ua
4 :
MeBschaltung 1
MeBpunkt
X1V7
0
MeBschaltung 2
gemessenanR1
MeBpunkte X1 und X2
Die Vormagnetisierung wird ge-
messen mit einem kapazitiven
Spannungsteiler 1:1000 am MeB-
punkt
CkS
A3
peer
ik
V
Kapazitiver
A4 V
Testkopf
Us
MeBschaltung 3
Anforderung
U, (250 pW/mm) =
306mV +0,5dB
U, (200 pW/mm) =
245mV +0,5dB
Pegel am LINE-Ausgang
U,=820mV
Einstellung:
Linker Kanal R 108
rechter Kanal R208
U,=12:5KH2 < 1,548
250 Hz
Ist die U, bei der Frequenz
12,5kHz = 1,5dB gegen-
uber f = 250Hz, so sind
die Brucken U1 oder C105
(linker Kanal) und U2
oder C205 (rechter Kanal)
zu unterbrechen
Bricke U1=C101
Brucke U2=C201
Grenzfrequenzen
fy =40Hz
fo = 14kHz
250 Hz
708
|
40Hz
14kHz
DIN Toleranzfeld
f =83kHz+10kHz
Einstellung L1
lLesch
= 130MA + 10%
Einstellwert
Me:
25V =0dB
Einstellung:
R103 (linker Kanal)
R203 (rechter Kanal)
Umschaitfaktoren
gegenuber Me:
Cr: —3.5dB +0,5dB
Fe: —7,0dB+0,5dB
