Grundig CF8200 Service Seite 3

5. Motorwechsel (Abb. 2)
— Gehdause Pkt. 1 abnehmen.
— Laufwerk Pkt. 2 ausbauen.
— Lagerplatte f nach Pkt. 3a, b und Riemen LW29 abnehmen.
5.1 Tonwellenmotor LW3 (Abb. 2)
— Motoranschlisse abléten, evtl. markieren.
— 2Motorbefestigungsschrauben aus Lagerplatte f herausdrehen.
— Motor LW3 ausbauen, Einbaulage beachten, Motorabschirm-
blechh fur neuen Motor verwenden.
— Nach dem Motorwechsel ist die Bandgeschwindigkeit Pkt. 4
elektrischer Teil zu kontrollieren und gegebenenfalis mit dem
Regler vim Motorbaustein neu einzustellen.
5.2 Wickelmotor LW4 (Abb. 2)
— Motorzuleitungen abléten, auf Polung achten.
— Wickelmotor LW4 aus der Halterung nehmen.
— Der Einbau erfolgt in umgekehrter Reihenfolge
6. Andruckrolle LW5 wechseln
Es ist einfacher nicht den Andruckrollenhebel sondern nur die An-
druckrolle zu wechseln.
— Cassettenfach durch Driicken der Taste Eject offnen.
— Hebeln Sie mit einem Schraubendreher die Andruckrolle aus
dem Andruckrollenhebel LW5 (Abb. 3).
Achten Sie darauf, daB die neue Andruckrolle oben und untenin
den Andruckrollenhebel einrastet.
16 d e h f
5. Replacing motor (Fig. 2)
Open cabinet as in 1 above.
Remove drive mechansim as in 2 above.
— Remove bearing plate f and drive belt LW29 as in 3 above.
5.1 Capstan motor LW3 (Fig. 2)
— Unsolder the connections, mark them, if necessary.
— Remove two motorscrews from the bearing plate f.
— Removal of capstan motor LW3, note the position of the motor.
Use the motor shielding plate h for the new motor.
— After replacing motor check tape speed as described in point 4
of electrical section, and reset if necessary by adjusting control-
lerv.
5.2 Winding motor LW4 (Fig. 2)
— Note polarity when soldering and unsoldering motor leads.
— Remove the winding motor LW4 from its support.
~— Reassemble in reverse order.
6. Replacing pinch roller LW5
It is easier not to replace the pinch roller lever, but the pinch roller
only.
— Open cassette compartment lids by pressing the eject button.
— Remove the pinch roller from the lever LW5 as shown in Fig. 6
using ascrew driver. Make sure that the upper and lower ends of
the pinch roller lock into the lever.
g LW4 9
d g9 LW3 ¥ LW28

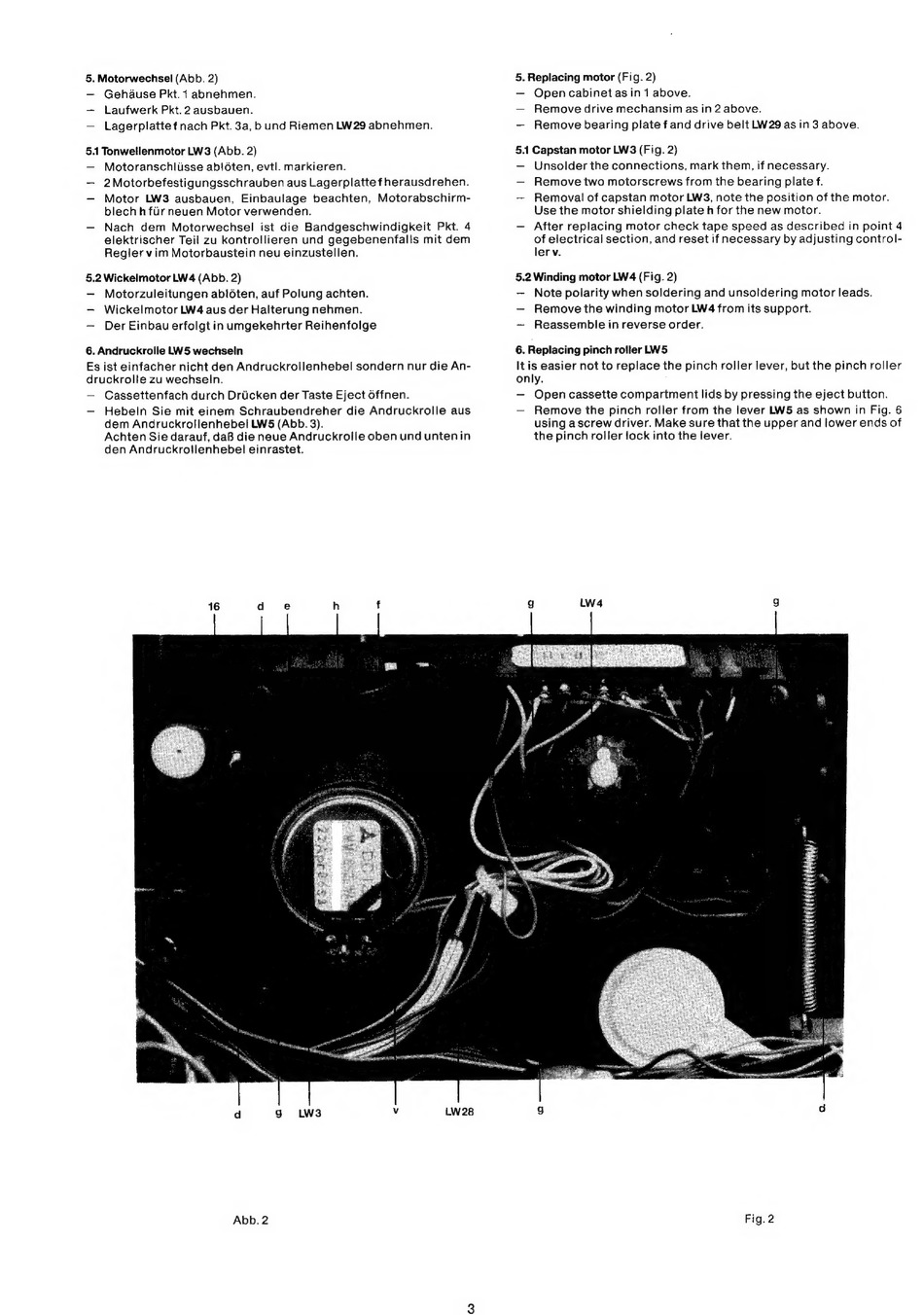

Abb. 2
Fig. 2
