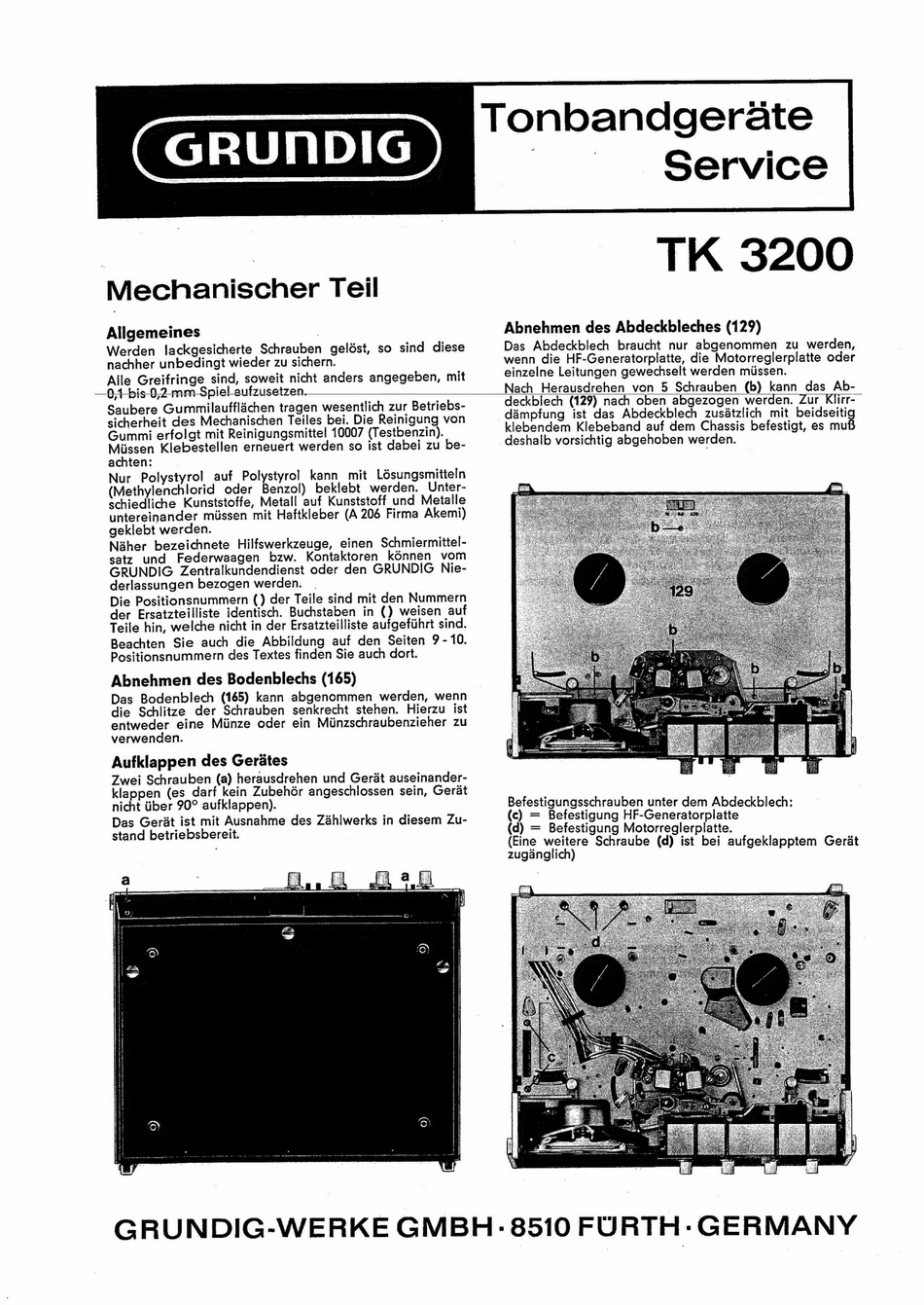

Tonbandgerate
"
Service
TK 3200
Abnehmen des Abdeckbleches (129)
Das Abdeckblech
braucht nur abgenommen
zu werden,
wenn die HF-Generatorplatte, die Motorreglerplatte oder
einzelne Leitungen gewechselt werden miissen.
Nach Herausdrehen von 5 Schrauben (b) kann das Ab-
Autklappen des Gerates
deckblech (129) nach oben abgezogen werden. Zur Klirr-
_dampfung ist das Abdeckblech zusatzlich mit beidssiti®
kliebendem Klebeband auf dem Chassis befestigt, es mu
deshalb vorsichtig abgehoben werden.
Befestigungsschrauben unter dem Abdeckblech:
(c) =
Befestigung HF-Generatorpiatte
(d) =
Befestigung Motorreglerplatte.
(Eine weitere Schraube (d) ist bei aufgeklapptem Gerat
zuganglich)
8510 FURTH: GERMANY
