Explosionszeichnung
CB120E
——
Service
Anleitung
~~
Scheibe
DIN 40605
__
Sicherungssch.
2/79
"2,3 DIN 6799
ZYL
Schraube
Allgemeines zum mechanischen Teil
Die Zahlen im Text und bei den Abbildungen, sind mit den
Positionsnummern
der Ersatzteilliste identisch. Teile, die in
der Ersatzteilliste
nicht vorkommen,
sind
mit Buchstaben
gekennzeichnet.
Ist es erforderlich, lackgesicherte Schrauben zu losen, mus-
sen diese nachher wieder verlackt werden.
Saubere Gummilaufflachen
tragen wesentlich zur Betriebs-
sicherheit des mechanischen
Teiles bei. Die Reinigung von
Gummi erfolgt mit Reinigungsbenzin.
Mussen
Klebestellen
erneuert werden,
so ist dabei zu be-
achten:
Nur
Polystyrol
auf Polystyrol
kann
mit Losungs-
mitteln (Methylenchlorid
oder Benzol) geklebt werden.
Un-
terschiedliche Kunststoffe, Metall auf Kunststoff und Metalle
untereinander
mussen
mit Haftkleber
(A 206 Firma Akemi)
geklebt werden.
Naher bezeichnete Hilfswerkzeuge, einen Schmiermittelsatz
und
Federwaagen
bzw.
Kontaktoren
kdénnen
von
den
GRUNDIG Niederlassungen bezogen werden.
Magnetische Werkzeuge diurfen nicht in die Nahe der Kopfe
gebracht werden. Schraubenzieher entmagnetisieren!
MeBschaltungen
(MS...)
finden
Sie im elektrischen
Teil
auf Seite 15.
Vor Service-Arbeiten Uberprifen Sie bitte, ob die Tonwelle,
die Gummiandruckrolle (0) sowie die Kopfe (153.1.4) + (153.3)
frei von Bandabriebruckstanden
sind. Zum
Reinigen dieser
Teile eignet sich
besonders
ein spiritus-
oder
ein
reini-
gungsbenzingetranktes Wattestabchen.
Allgemeines zum elektrischen Teil
Tonbandteil mit NF-Teil:
Nachfolgend
aufgefuhrte
MeBwerte
sind der Prufvorschrift
fir die Fertigung
entnommen
und
gelten fur Eisen-
bzw.
Chromdioxidcassetten.
Nach
Ersatz von
Kopfen, Transistoren
oder sonstiger fre-
quenzgangbeeinflussender Bauteile zeigt eine Messung Uber
Band, ob das Gerat noch den Prufbedingungen
entspricht.
Zum
Messen
ohne
Band
ist zum
Drucken
der Aufnahme-
taste die Aufnahmesperre (160) zu betatigen. AuBerdem muB
fir Aufnahme
der Bandselector auf die gewunschte
Band-
sorte gestellt werden.
Alle erforderlichen
MeBgerate entstammen
dem GRUNDIG-
MeBgerateprogramm.
Zum Messen der Klirrfaktoren k3 und
kiop SOWie Von Gerausch-
und Fremdspannungen
nach DIN
ist der zum
Millivoltmeter
MV 60 bzw.
MV5-0
passende
Klirranalysator KM 5A; zum
Messen
der HF der kapazitive
Spannungsteiler CK 5, zu verwenden.
Angaben
Uber
MeBmethoden
und
MeBschaltungen
finden
Sie vor jedem
Absatz,
Speisespannungen
verstehen
sich
vor dem Teiler oder Langswiderstand.
Buchstaben
im
weisen
auf MeBpunkte
im Schaltbild
und
auf der Druck-
plattenabbildung hin.

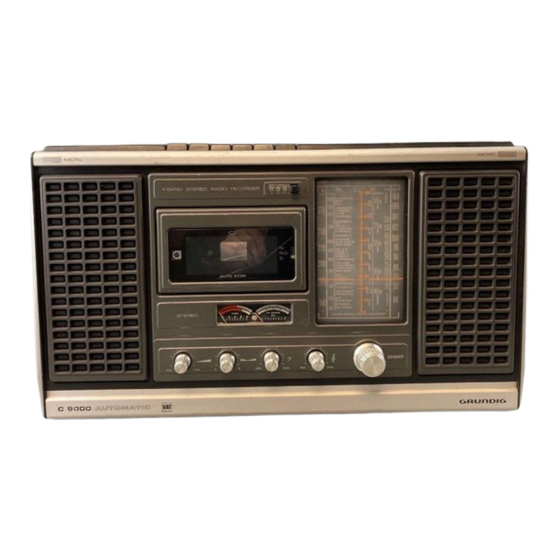

Service ~Anleitung C 9000
Bei
Service-Arbeiten
empfiehlt
sich die Verwendung
des
eingebauten
Netzteiles
an 220
V + 2%, 50...60Hz,
wenn
nichts anderes vermerkt ist.
Rundfunkteil:
Die
nachfolgende
Abgleichanleitung
ist der
Prufvorschrift
fur die Fertigung entnommen
(Seite 26).
Die Reihenfolge des beschriebenen
Abgleichs muB nur bei
einem kompletten Neuabgleich eingehalten werden.
Ein Nachgleichen bestimmter Stufen ist nur nach Austausch
frequenzbestimmender Bauteile notwendig.
Wenn
nicht anders angegeben,
gilt grundsatzlich
eine Be-
triebsspannung Us = 9,0 V.
Um Abgleicharbeiten
am Rundfunkteil
durchfihren zu kon-
nen, sind Vorder- und Ruckwand
sowie Skala und Blende
abzunehmen.
Abgleichpunkte siehe Abgleichlageplan (Seite 28 ).
sf(2
beled, dine
118
420
a
119
Sicherungssch.__
2,3 DIN 6799
(ae
Scheibe DIN 1751
MS 63 F38
