Übersicht
3.5 Übersicht Schnittstellenmodul WOLF Link home / WOLF Link pro
WOLF Link home

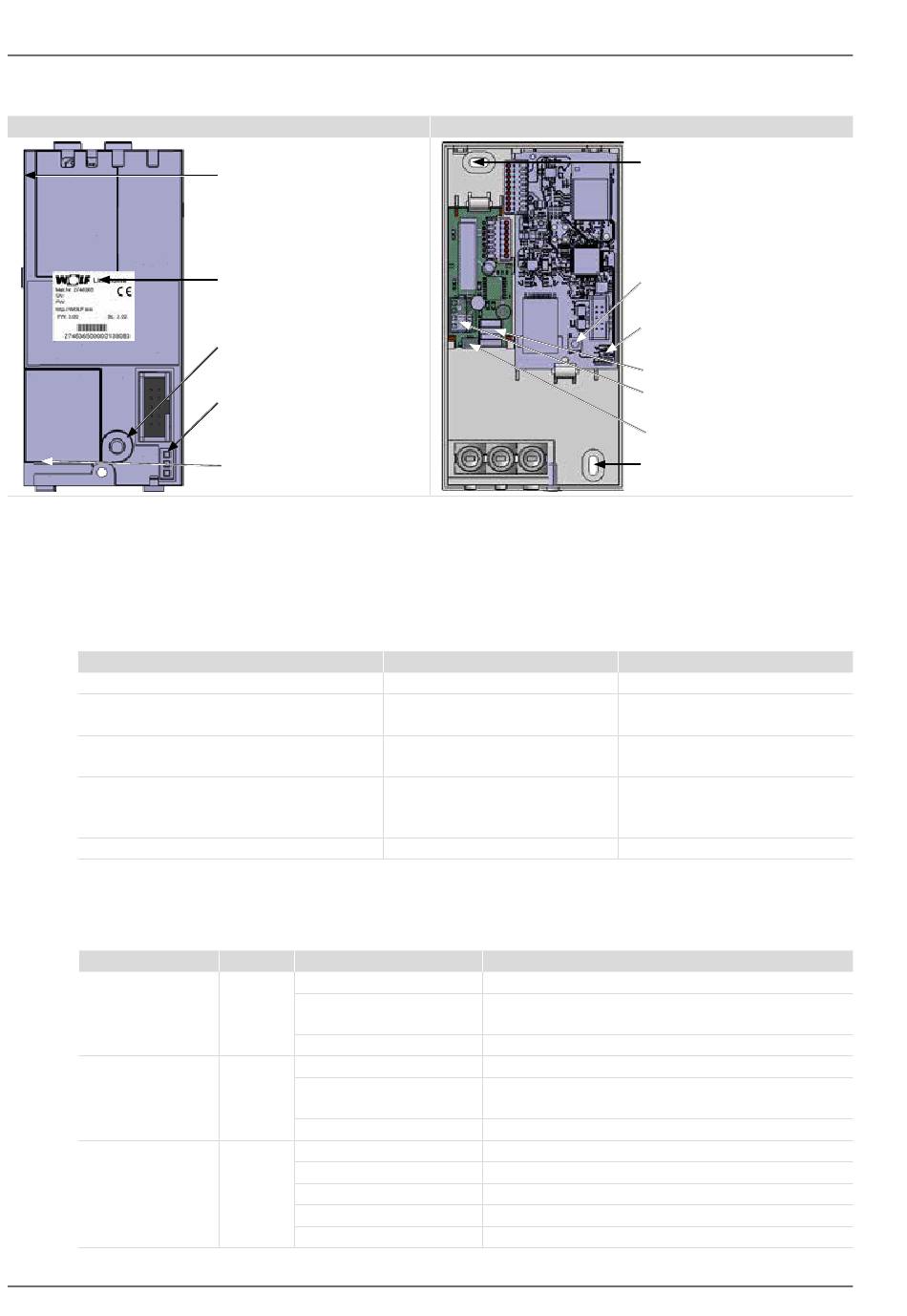

Abb. 3.2 Übersicht Schnittstellenmodul WOLF Link home / WOLF Link pro
3.6 Funktion Taster
Bei gedrückten Taster beginnen die LEDs aufzuleuchten. Je nach gewünschter Funktion ist der Taster bei
entsprechender LED Anzeige loszulassen.
Funktion
Access Point starten
WPS starten
Werkseinstellung
wieder herstellen
Statische Netzwerkeinstellung aktivieren
(bis zum nächsten Neustart oder Netz
AUS/EIN)
Neustart am Link durchführen
Tab. 3.2 Funktion Taster
3.7 Bedeutung LEDs
Schnittstelle
Portal
eBus / Modbus
WLAN
Tab. 3.3 Bedeutung LEDs
08 | WOLF GmbH
Anschluss für Verbindungs-
kabel zur Regelungsplatine
des Gerätes
Typenschild mit Seriennum-
mer, Passwort und Netz-
werkname
Taster
LEDs
RJ45 Buchse zum An-
schluss eines Netzwerk-
kabels
Dauer Tastendruck
kurz <1
≥ 3s und < 5s
> 10s
>= 1s und < 3s
>= 5s und < 10s
LED Ansteuerung
Aus
Grün Ein
Blinken
Aus
Gelb Ein
Blinken
Aus
Ein
Rot Blinken
Lang an, kurz aus
Schnelles Blinken
WOLF Link pro
Öse zur Wandbefestigung
Taster
LEDs
Anschluss eBus
Spannungsversorgung über
Klemmen
Spannungsversorgung über
Netzteil
Öse zur Wandbefestigung
LED Anzeige
keine
Grüne und Gelbe LED
leuchten
alle LEDs
Grüne LED leuchtet
Grüne und Rote LED leuchten
Bedeutung
Keine Verbindung zum WOLF Portal
Verbindung zum WOLF Portal erfolgreich
hergestellt
Verbindung wird hergestellt
Keine eBus und Modbus Verbindung vorhanden
eBus oder Modbus-Verbindung vorhanden und
Systemerfassung abgeschlossen
Systemerfassung aktiv
WLAN nicht aktiv
WLAN Verbindung erfolgreich hergestellt
Verbindung wird hergestellt
Access Point aktiv
WPS aktiv
