- Seite 1 Betriebsanleitung für die Fachkraft SCHNITTSTELLENMODUL WOLF Link home / WOLF Link pro Deutsch | Änderungen vorbehalten! 3065655_202108...
-
Seite 2: Inhaltsverzeichnis
WOLF Regelungssystem WRS-2 ......................06 Lieferumfang WOLF Link home ......................... 07 Lieferumfang WOLF Link pro ........................07 Übersicht Schnittstellenmodul WOLF Link home / WOLF Link pro ............08 Funktion Taster ............................08 Bedeutung LEDs ............................08 Technische Daten ............................09 Montage / Elektrischer Anschluss .................. -
Seite 3: Zu Diesem Dokument
► Die Vorgaben in diesem Dokument einhalten. Bei Nichtbeachten erlischt der Gewährleistungsanspruch gegenüber der Fa. WOLF GmbH. Gültigkeit des Dokuments Diese Montage- und Bedienungsanleitung gilt für das Schnittstellenmodul WOLF Link home und WOLF Link pro, nachfolgend gemeinsam als Link bezeichnet. Zielgruppe Dieses Dokument richtet sich an den Fachhandwerker für Gas- und Wasserinstallationen, Heizungs- und... -
Seite 4: Sicherheit Und Vorschriften
Sicherheit und Vorschriften Sicherheit und Vorschriften Beachten Sie unbedingt die allgemeinen Sicherheitshinweise. Bestimmungsgemäße Verwendung Das Schnittstellenmodul Link ist ausschließlich in Verbindung mit WOLF Produkten einzusetzen. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller weiteren mitgeltenden Unterlagen. Nicht bestimmungsgemäße Verwendung Eine anderweitige Verwendung als die bestimmungsgemäße Verwendung ist nicht zulässig. Bei jeder anderen Verwendung, sowie bei Veränderungen am Produkt, auch im Rahmen von Montage und... -
Seite 5: Allgemeine Sicherheitshinweise
– Jährliche Inspektion und Wartung ausschließlich durch einen Fachhandwerker durchführen lassen. – Abschluss eines Inspektions- und Wartungsvertrag mit einem Fachhandwerker empfehlen. – Instandsetzungsarbeiten ausschließlich durch einen Fachhandwerker durchführen lassen. – Ausschließlich Original-WOLF-Ersatzteile verwenden. – Keine technischen Änderungen am Wärmeerzeuger oder an regelungstechnischen Bauteilen vornehmen. -
Seite 6: Übersicht
Die Schnittstellenmodule Link home und Link pro ermöglichen einen Fernzugriff auf WOLF Regelungskomponenten zur Darstellung von Zuständen bzw. Messwerten und Änderung von Parametern. Über gesicherte Internetverbindung. Das WOLF Link home ist zum Einbau in ein Gerät, das WOLF Link pro ist für eine Wandmontage konzipiert. -
Seite 7: Lieferumfang Wolf Link Home
Comfort-Wohnungs-Lüftung CWL Excellent Klimageräte KG Top, CKL Pool* Lüftungsgeräte CKL, CFL, CRL* Blockheizkraftwerke in Verbindung mit einem WOLF Link home kompatiblen Heizgerät möglich, voller Funktionsumfang nur bei Geräten mit aktuellem Softwarestand. * Modbus Schnittstelle im Gerät erforderlich, Sonderprogrammierungen können nicht abgebildet werden. -

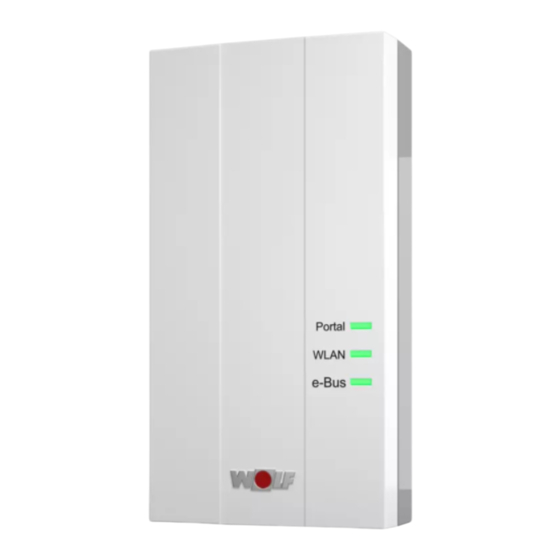

Seite 8: Übersicht Schnittstellenmodul Wolf Link Home / Wolf Link Pro
Übersicht Übersicht Schnittstellenmodul WOLF Link home / WOLF Link pro WOLF Link home WOLF Link pro Öse zur Wandbefestigung Anschluss für Verbindungs- kabel zur Regelungsplatine des Gerätes Typenschild mit Seriennum- mer, Passwort und Netz- Taster werkname LEDs Taster Anschluss eBus Spannungsversorgung über... -
Seite 9: Technische Daten
Übersicht Technische Daten Bezeichnung WOLF Link home: 24VDC über Regelungsplatine Spannungsversorgung WOLF Link pro: 5VDC über Micro USB Buchse und mitgeliefertes Netzteil oder 24VDC über “Spannungsversorgung Klemmen” WLAN Standard IEEE 802.11b/g/n, 2,4GHz, Kanal 1 bis 13 RJ45, 10/100Mbit Abmessungen WOLF Link home... -
Seite 10: Montage / Elektrischer Anschluss
► Schalten Sie die Stromzufuhr zu den Geräten ab ► Sichern Sie die Stromzufuhr gegen Wiedereinschalten Anforderungen an den Montageort Montieren Sie das Schnittstellenmodul Link home nur an den speziell dafür vorgesehenen Montagepositionen. Das WOLF Link pro darf nur in Gebäuden und außerhalb von Feuchträumen betrieben werden. -
Seite 11: Montage Wolf Link Pro
► Gerät und zugehörige Komponenten ausschalten ► Spannungsversorgung trennen (Sicherung oder Heizungsnotschalter) ► Öffnen Sie das WOLF Link pro, indem Sie die Schraube herausdrehen und an der Seite der Schraube den Deckel anheben ► Brechen Sie die benötigten Kabeldurchführungen mit einem geeigneten Werkzeug (z.B. einer... - Seite 12 Modbus GND Modbus B Modbus A +24VDC braun blau +24VDC B GND LAN (optional) eBus (WRS) (optional) USB (Spannungsversorgung) Anschluss Klima- B GND Lüftungsmodul KLM-L Anschluss Klima- Lüftungsmodul KLM-XL Anschluss B COM WOLF Power Systems 12 | WOLF GmbH 3065655_202108...
-
Seite 13: Außerbetriebnahme / Recycling Und Entsorgung
Umweltgerecht heißt getrennt nach Materialgruppen um eine möglichst maximale Wiederverwendbarkeit der Grundmaterialen bei möglichst geringer Umweltbelastung zu erreichen. ► Verpackungen aus Karton, recycelbare Kunststoffe und Füllmaterialien aus Kunststoff umweltgerecht über entsprechende Recycling-Systeme oder Wertstoffhöfe entsorgen. ► Jeweilige landesspezifische oder örtliche Vorschriften beachten. 3065655_202108 WOLF GmbH | 13... -
Seite 14: Inbetriebnahme
4. WOLF Link mit Spannung versorgen (Netzschalter / externe Spannungsversorgung) 5. WPS-Funktion auf dem Router aktivieren 6. ACHTUNG! innerhalb von 30 Sekunden die Taste auf dem WOLF Link für 3-5 Sekunden drücken (Sobald grüne und gelbe LED leuchten loslassen) 7. Die rote LED beginnt schnell zu blinken - Sobald die rote LED dauerhaft leuchtet war der Verbindungsversuch erfolgreich https://www.wolf-... -
Seite 15: Eu Konformitätserklärung
EU Konformitätserklärung EU Konformitätserklärung Aussteller: WOLF GmbH Anschrift: Industriestraße 1, D-84048 Mainburg Produkt: Schnittstellenmodul WOLF Link home / WOLF Link pro Mat.-Nr. 2746365; 2746366 Die oben beschriebenen Produkte sind konform mit den Anforderungen der folgenden Dokumente: EN 55032:2015 EN 55035:2017 EN 301 489-1 V2.2.3... - Seite 16 WOLF GmbH | Postfach 1380 | D-84048 Mainburg Tel. +49.0.87 51 74- 0 | Fax +49.0.87 51 74- 16 00 | www.WOLF.eu...
