Wolf Link home Betriebsanleitung Für Die Fachkraft Seite 11

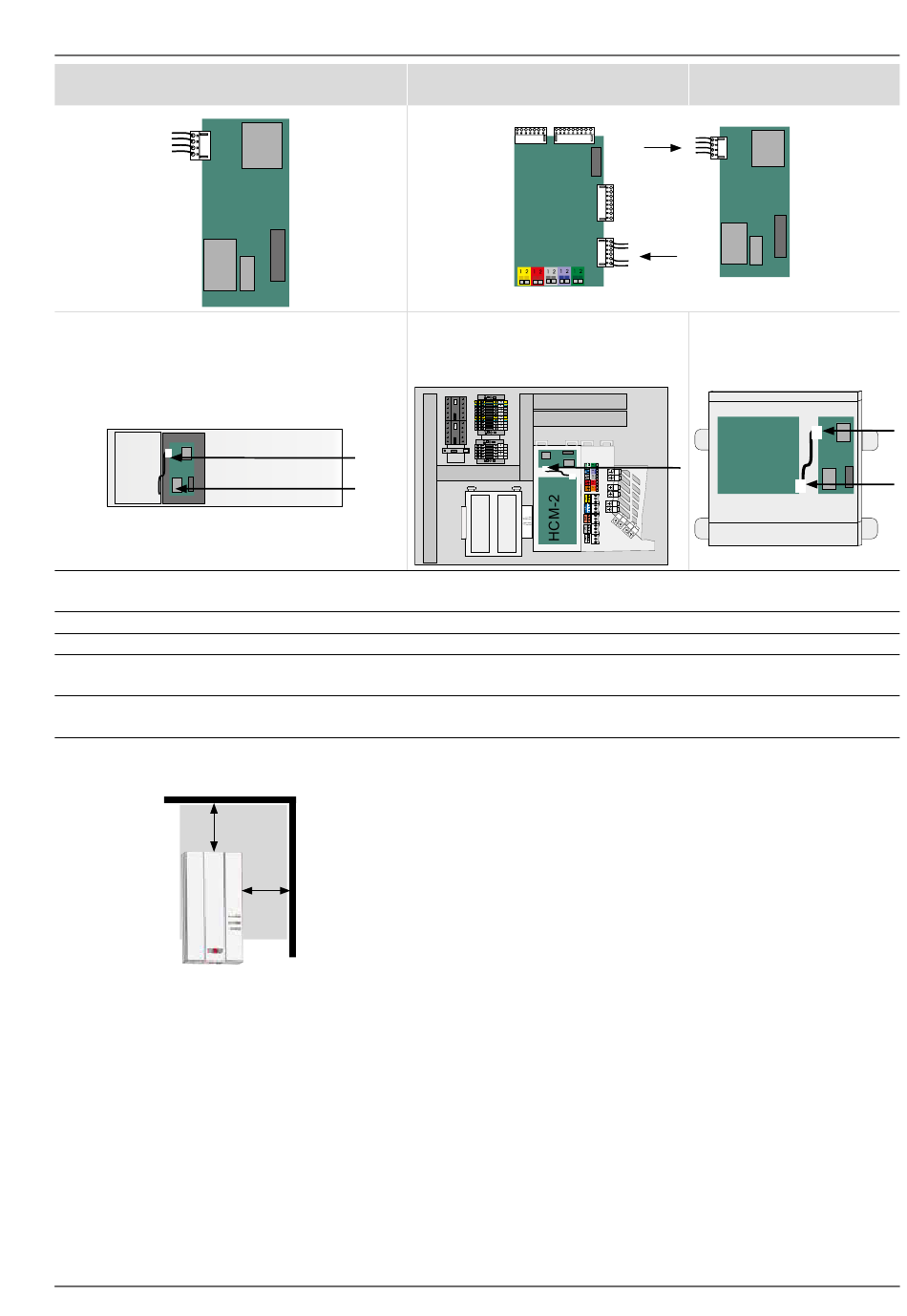

Installation
CGB-2 / CHA / FHA / CGW-2 / CGS-2 und
BWL-1S
WOLF
Link home
► WOLF Link home in vorgesehenen
Steckplatz einclipsen
► Bei Netzwerkverbindungen per Netzwerkkabel (LAN) dieses an der RJ45 Buchse des WOLF Link home
einstecken.
► Gerät und zugehörige Komponenten einschalten
► Das WOLF Link Home kann nun in Betrieb genommen werden. (siehe beiliegende Inbetriebnahme-Anleitung)
► Nach Inbetriebnahme der Anlage müssen alle erforderlichen Abdeckungen angebracht sein, damit ein sicherer
Betrieb entsprechend der Normen/Vorschriften gewährleistet ist.
► Platzieren Sie das zusätzliche Typenschild am Gehäuse des Gerätes, damit ihnen bei Bedarf die Daten ohne
Öffnen des Gerätes zur Verfügung stehen.
4.3 Montage WOLF Link pro
10 cm
► Gerät und zugehörige Komponenten ausschalten
► Spannungsversorgung trennen (Sicherung oder Heizungsnotschalter)
► Öffnen Sie das WOLF Link pro, indem Sie die Schraube herausdrehen und an der Seite der Schraube den
Deckel anheben.
► Brechen Sie die benötigten Kabeldurchführungen mit einem geeigneten Werkzeug (z.B. einer Spitzzange)
vorsichtig aus.
► Verbindungen für Spannungsversorgung, ggf. Netzwerk und Bussystemem (Modbus oder eBus) entsprechend
des folgenden Schaubildes anschließen.
► Gerät und zugehörige Komponenten einschalten.
► Das WOLF Link Pro kann nun in Betrieb genommen werden. (siehe beiliegende Inbetriebnahme-Anleitung)
► Gehäuse des WOLF Link pro schließen.
► Nach Inbetriebnahme der Anlage müssen alle erforderlichen Abdeckungen angebracht sein, damit ein sicherer
Betrieb entsprechend der Normen und Vorschriften gewährleistet ist.
► Platzieren Sie das zusätzliche Typenschild am Gehäuse des Gerätes, damit ihnen bei Bedarf die Daten ohne
Öffnen des Gerätes zur Verfügung stehen.
3065655_202410
Für den stationären Einsatz befestigen Sie das Schnittstellenmodul
WOLF Link pro mit zwei handelsübliche Dübel M6 /S6 und z.B. zwei Linsen-
Blechschrauben 2,9 x 32 /38 mm durch die dafür vorgesehenen Ösen
(Nummerierung 3.5) an der Wand.
10 cm
Bei der Anbindung des WOLF Link pro an das Heimnetzwerk über WLAN
platzieren Sie das WOLF Link pro an einer Position mit gutem WLAN-
Empfang und halten Sie den dargestellten Bereich frei von metallischen
Gegenständen (z.B. Kabel und Leitungen).
MGK-2
► WOLF Link home in
vorgesehenen Steckplatz
einclipsen
TOB / COB-2 / TGB-2
WOLF
Link home
► WOLF Link home
in vorgesehenen
Steckplatz einclipsen
WOLF GmbH | 11
