Wolf Link home Betriebsanleitung Für Die Fachkraft Seite 12

Installation
HINWEIS
Da das USB-Netzteil auch als allpolige Trennvorrichtung gilt muss dieses Netzteil leicht zugänglich
und aussteckbar sein.

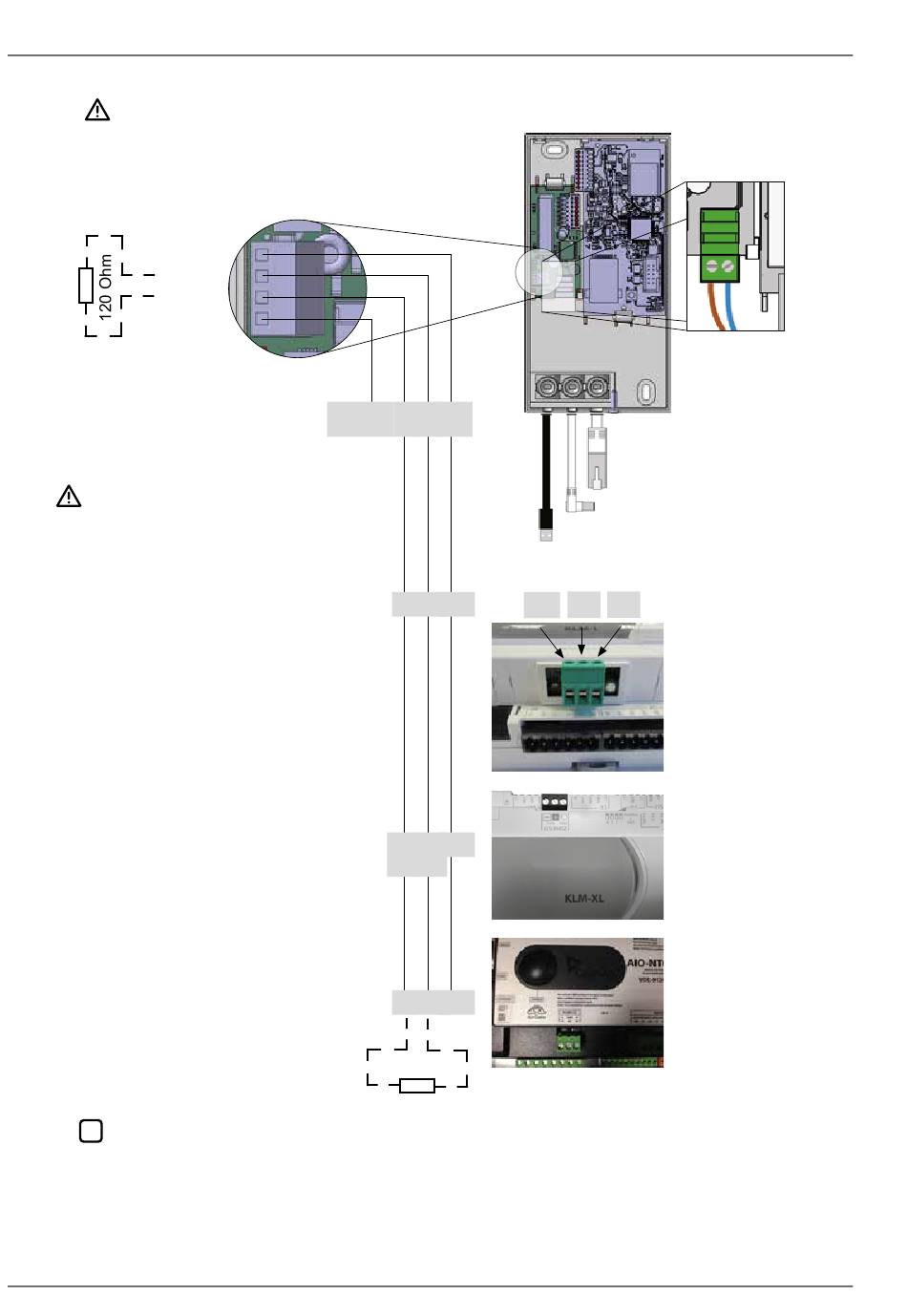

Modbus GND
Modbus B
Modbus A
+24VDC
Spannungsversorgung +24VDC/GND über Klemmen
(Nicht gleichzeitig mit USB-Netzteil verwenden!)
Nur Spannungsquellen mit einer Leistung kleiner
100W (Kurzschlussleistung) verwenden.
Anschluss Klima-
Lüftungsmodul KLM-L
Anschluss Klima-
Lüftungsmodul KLM-XL
Anschluss
WOLF Power Systems
An einem Link pro können bis zu 3 Endgeräte über Modbus angeschlossen werden. Bei der
i
Anbindung mehrerer Endgeräte ist auf eine Linientopologie (Daisy-Chain) zu achten. Damit
Reflexionen auf dem Bus vermieden werden, empfiehlt es sich die Busleitung bei längeren
Leitungen am Anfang und am Ende mit einem Abschlusswiderstand (120 Ohm zwischen A und B)
zu versehen.
Desweiteren ist darauf zu achten, dass in diesem Fall den Endgeräten eine eindeutige Adresse
zugewiesen wird (gültiger Adressbereich 1-3). Informationen zur Einstellung finden Sie in der
Anleitung der Endgeräte.
12 | WOLF GmbH
+24VDC A B GND
A B GND
+ - GND
(A) (B)
A B COM
120 Ohm
braun
Anschluss eBus
LAN (optional)
eBus (WRS) (optional)
Spannungsversorgung über
beiliegendes USB-Netzteil
GND A B
+ -
blau
3065655_202410
