Montage- und
Bedienungsanleitung

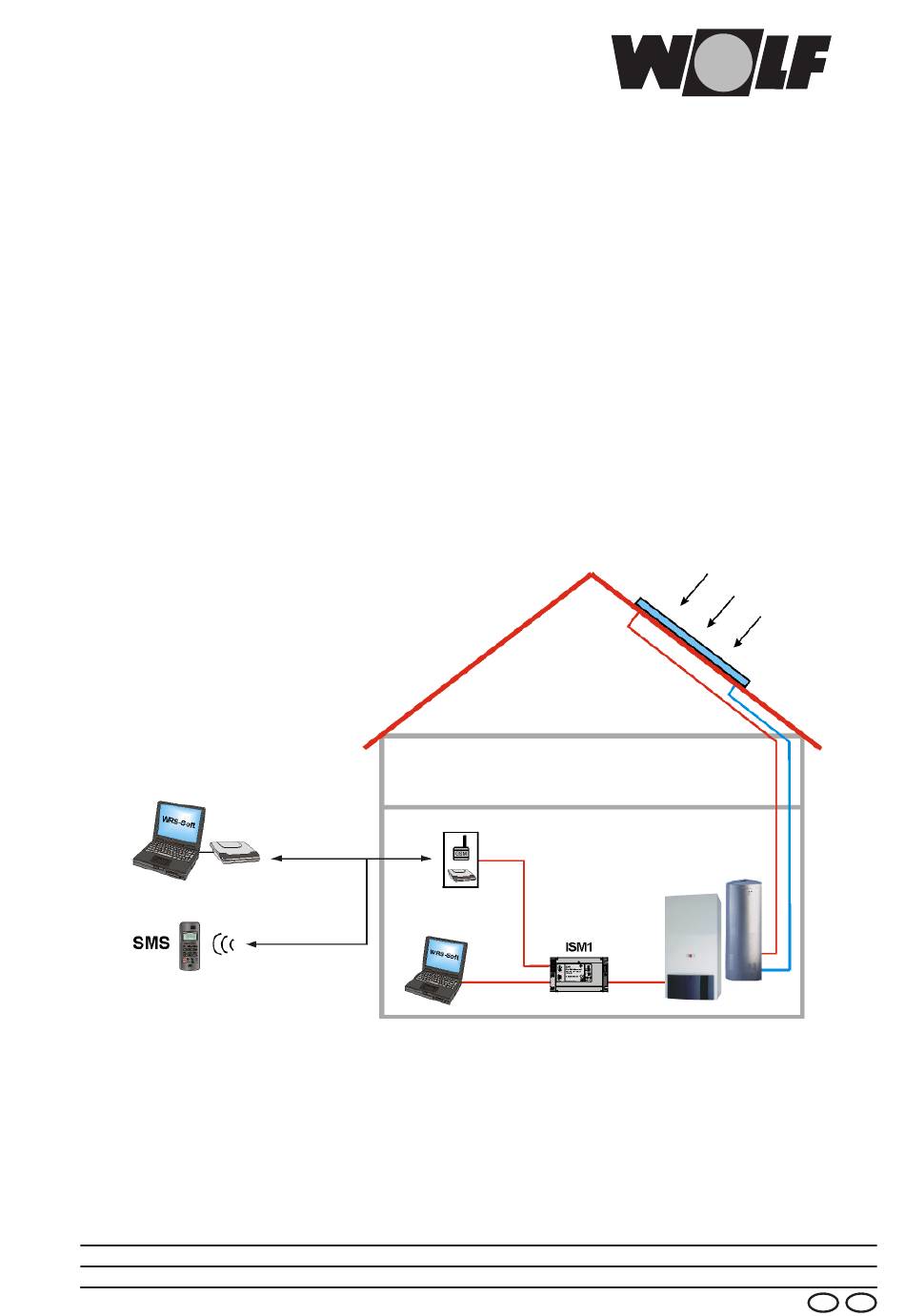

WRS Fernwartungs-System
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
30 62 133_1007
10/07
D
AT
1
Art.-Nr.: 30 62 133
Änderungen vorbehalten
Werbung
Verwandte Anleitungen für Wolf ISM1
Inhaltszusammenfassung für Wolf ISM1
- Seite 1 Bedienungsanleitung WRS Fernwartungs-System Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at 30 62 133_1007 10/07 Art.-Nr.: 30 62 133...
- Seite 2 30 62 133_1007...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis ............... Seite Sicherheitshinweise ................4 Allgemeines ..................5 Lieferumfang, Transport, Lagerung, Recycling ....... 6 Abmessungen, Technische Daten, elektr. Anschlüsse ....7 Elektrische Anschlüsse ..............8-9 Software - Installation ..............10 Software - Deinstallation ..............11 Direkte Anbindung über PC-Schnittstelle ........12-13 Verbindungsaufbau über direkte PC-Anbindung ......
- Seite 4 Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmä- ßigen Abständen zu kontrollieren. Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. Schadhafte Bauteile dürfen nur durch originale Wolf-Ersatzteile ersetzt werden. Achtung Werden an Wolf-Regelungen technische Änderungen vorgenommen, übernehmen wir für Schäden, die hierdurch entstehen, keine Gewähr.
- Seite 5 800 x 600 Pixel Ausrüstung: Tastatur, Maus, CD-Rom Laufwerk Analog-Modem*, Telefonanschluss- kabel* *) nur bei Ansteuerung per Fernmeldenetz System- Die WRS-Fernwartungssystem kann in Verbindung mit folgenden Wolf- vorraussetzungen Systemkomponenten betrieben werden: Heizungsanlage: WRS-Komponenten: weitere Heizungsregler: ab Serie 5W Bedienmodul BM*...
- Seite 6 Lieferumfang, Transport, Lagerung, Recycling Lieferumfang: Kontrollieren Sie vor Beginn der Installation die Lieferung auf Vollständig- keit entsprechend der unten aufgeführten Liste: - Installations-CD WRS-Soft - Montage- und Bedienungsanleitung „WRS-Fernwartungs-System“ - Schnittstellenmodul ISM 1 - 2 Hutschienen-Adapter (35mm) inkl. Schrauben - Anschlusskabel RS 232 (Nullmodem) - eBus-Verbindungskabel 2-pol-Stiftstecker - eBus-Verbindungskabel 2-pol-Hohlstecker (WRS) - Netzteil 230V 50 Hz / 12V DC, 3,6 VA, 300 mA, mit 5,5 x 2,1 mm...
- Seite 7 Abmessungen, Technische Daten, elektr. Anschlüsse Abmessungen: Technische Daten: Anschlussspannung: 12 V DC Leistungsaufnahme: Stromverbrauch eBus: 25 mA (ohne Netzteil) Schutzart: IP 30 Umgebungstemperatur: 0 – 50°C Lagertemperatur: -20°C - + 60°C Elektrische Ansicht oben Anschlüsse: Ansicht rechts Ansicht links 30 62 133_1007...
- Seite 8 Elektrische Anschlüsse DIN rail EN 5 0022 (35 mm) zu 1: Spannungsversorgung für ISM 1 12 V DC (Netzteil) Die Polung muss beachtet werden: Falls nicht das mitgelieferte Steckernetzteil verwendet Achtung wird, muss auf die richtige Polung der Spannungs- versorgung geachtet werden. zu 2: Funktions-Dip-Schalter zur Auswahl der Funktion am ISM 1;...
- Seite 9 Elektrische Anschlüsse zu 4: LED-Betriebsanzeige statisches (Dauer-) Leuchten = Normalbetrieb LED leuchtet nicht = Gerät ist AUS; Gerät arbeitet nicht korrekt - eBus-Anschluss prüfen: VCC (+,-) e“ 20V - Netzversorgung prüfen LED blinkt = eBus wird initialisiert (gestartet); eBus-Spannung zu gering - eBus-Anschluss prüfen: VCC (+,-) e“...
- Seite 10 Software - Installation Installation Zur Softwareinstallation sind Administratorrechte erforderlich! der Software: Vor der Installation von WRS-Soft müssen alle bestehenden Versionen von ComfortSoft deinstalliert werden. Nach der Installation muss WRS-Soft einmal mit Administrator-Rechten gestartet werden (Kommunikation testen). Anschließend kann jeder User WRS-Soft verwenden.
- Seite 11 Software - Deinstallation Deinstallation Zur Softwaredeinstallation sind Administratorrechte erfor- der Software: derlich! Die Deinstallation kann über die Windows-Systemsteuerung oder über Start => Programme => Comfort Soft => Uninstall durchgeführt werden. Deinstallation Deinstallation unter Windows: durchführen 1. Starten Sie die Deinstallation unter Windows mit: >...
- Seite 12 Direkte Anbindung über PC-Schnittstelle Allgemeines Über eine serielle Schnittstelle kann eine direkte PC-Verbin- dung zum ISM 1 hergestellt werden. Mit der Fernwartungssoftware WRS-Soft kön- nen über das Schnittstellenmodul sämtliche Daten der angeschlossenen Heizungsanlage ausgelesen, geändert und übertragen werden. Es kann auch für Gebäudeleitzentralen eine dauerhafte Überwachung realisiert werden.
- Seite 13 Direkte Anbindung über PC-Schnittstelle Anschluss: 1. Verbinden Sie die eBus-Leitung und das Steckernetzteil mit dem ISM 1. Achten Sie dabei auf die Polarität der Anschlüsse. Busleitungen müssen räumlich getrennt von Netzleitungen verlegt werden. 2. Verbinden Sie das Steckernetzteil mit dem ISM 1. Achten Sie dabei auf die Polarität des Hohlsteckers: 3.
- Seite 14 Nach Abschluss dieses Vorgangs, wird das Menü >Geräte< aktiv. Im Menü >Geräte< werden alle erfassten Anlagenkomponenten aufge- listet (siehe auch „Systemvorrausetzungen Heizungsanlage“). Anzeige bei einer Heizkesselregelung R 20 Die Komponenten des Wolf-Regelungs-Systems befinden sich im Unter- menü >WRS<. Anzeige bei WRS-System- komponenten (Gas-Brenn- wert-Regelung GBR und Bedienmodul BM) 3.
- Seite 15 Fernanbindung Allgemeines: Mit dem WRS-Fernwartungssystem ist die Bedienung, Wartung und Über- wachung einer Wolf-Heizungsanlage über das Telefon- oder Mobilfunk- netz möglich. Eine Störmelde- und Ereignisweiterleitung per SMS sendet Kurznachrichten an bis zu 3 Mobilfunknummern. Anbindung mit Analog- oder GSM-Modem: Die Übersichtsschaubilder zeigt schematisch die Zusammenschaltung der verschiedenen Komponenten.
- Seite 16 Fernanbindung Anbindung über das Mobilfunknetz: Vor der Anbindung des ISM 1 über ein Modem an das Fernmeldenetz können alle relevanten Einstellungen direkt über PC/Laptop durchgeführt werden. Um die Programmierung vornehmen zu können, muss eine direkte PC- Verbindung zwischen PC und ISM 1 hergestellt werden. 30 62 133_1007...
- Seite 17 Fernanbindung Herstellen einer 1. Stellen Sie die Funktionsschalter des ISM 1 folgendermaßen ein: direkten Verbin- => ↓ ↓ ↓ ↓ ↓ ↑ ↑ ↑ ↑ ↑ (eBus Adresse 0, hohe Priorität) ON, OFF dung direkte Ankopplung an den eBus zum ISM 1 zur 2.
- Seite 18 Geräten ab. Ist die Suche abgeschlossen, wird das Menü >Geräte< aktiv. 6. Alle relevanten Einstellungen für das ISM 1 können unter >Extras< im Menüpunkt >ISM1< getroffen werden. Wenn das ISM 1 bereits über Modem oder direkt angebunden ist, können Hinweis: sämtliche Einstellungen auch nachträglich angepasst werden.
- Seite 19 Einstellungen ISM 1 Anwahlbetrieb: Modemeinstellungen: Auf dieser Seite sind Angaben zusammengefasst, für eine Fernanbindung über das Telefonnetz. Init-String: Das Modem in der Heizanlage wird bei der Inbetriebnahme durch das ISM 1 angesprochen / initialisiert. Dafür ist ein Initialisierungsstring (Steuer- code) notwendig. Der Initialisierungsstring ist im ISM 1 abgespeichert und wird bei der Inbetriebnahme an das angeschlossene Modem gesen- det.
- Seite 20 Einstellungen ISM 1 Funktionen für den Init-String: Die folgenden AT-Befehle können in das ISM 1 zur Initialisierung für das Modem an der Heizanlage eingetragen werden. Kommando Präfix => AT Standardwerte laden => &F Lautsprecher AUS => M0 Evtl. Steuerltg. RTS ignorieren =>...
- Seite 21 Einstellungen ISM 1 - Anwahlbetrieb GSM-Modem: Bei Verwendung eines GSM Modems muss das entsprechende Feld aktiviert, und die PIN-Nummer der SIM-Karte eingegeben werden. Der Init-String muss durch den Zusatz „+CSNS=4“ erweitert werden. Die Erweiterung erfolgt automatisch, wenn das Feld „GSM“ aktiviert wird. Codenummer: An dieser Stelle kann eine achtstellige Codenummer für den Zugriff auf die Heizungsanlage vergeben werden.
- Seite 22 Einstellungen ISM 1 Einstellung der eBus Adressen über WRS-Soft: => eBus Adresse entsprechend Funktionsschalter des ISM 1 => eBus Adresse 0 => hohe Sendepriorität => eBus Adresse 1 => niedrige Sendepriorität Es empfiehlt sich, das ISM 1 mit der wichtigeren Aufgabe (z.B. Versen- dung von Störmeldenachricht bei Modemanbindung) mit der höheren Pri- orität einzustellen.
- Seite 23 Einstellungen ISM 1 SMS Zieleingabe: Es erscheint das Fenster „SMS“ für die Eingabe/Änderung eines Melde- ziels. Das eingegebene Meldeziel wird durch Klicken auf >OK< gespei- chert. Anschließend können Sie ein weiteres Ziel durch erneutes Kli- cken auf >Neu< eingeben. Sie können maximal drei Meldeziele eingeben. Bei der Eingabe neuer Ziele müssen folgende Felder ausgefüllt werden: Ziel: Hier wird die Mobilfunknummer des Zieles ohne Zusätze (z.B.
- Seite 24 Einstellungen ISM 1 Servicenummern Provider T-Mobile Vodafone E-Plus der Provider (D1) (D2) Germany (ohne Gewähr) Protokoll Zugang 0109001797673425 01712092522 01722278020 01771167 Modem Zugang 01712521001 01722278010 01771167 ISDN Zugang 1722270000 1770610000 1710760000 1760000443 Bei Anwendungen mit einem analogen Modem müssen der Provider und Achtung die Zielrufnummer übereinstimmen.
- Seite 25 Einstellungen ISM 1 Fehlereingänge: Wählen Sie bitte aus, welches Ereignis zu einer Meldung an das eingegebene Ziel führen soll. Die Auswahl mehrerer Ereignisse für eine Zielrufnummer ist möglich. Es ist ebenfalls möglich, ein Ereignis bei ver- schiedenen Zielrufnummern zu aktivieren. a) Wählen Sie einen Provider Ihres Einsatzlandes.
- Seite 26 Einstellungen ISM 1 Heizungsanlage / In diesem Feld können Sie einen freien Text für die SMS-Nachricht einge- Anschrift max. 80 ben (z.B. Kundenname, Anlagenadresse und die Beschreibung). Dieser Zeichen: Text wird bei allen Ereignissen bzw. Nachtrichten gesendet. Aufgrund der begrenzten Zeichenzahl einer SMS wird der freie Text auf max.
- Seite 27 Einstellungen ISM 1 SMS Betrieb: Hier wird der AT-Befehl für die Abwicklung der SMS Nachrichten eingegeben. Es ist bereits eine Standardeinstellung voreingestellt: Standardeinstellung: [AT&F\NATE0\NATV1\NATX0\NATM1\NATL0\N] Andere Einstellungen sind bis dato nicht bekannt. Falls Ihre Software einen anderen Befehl aufweist, ändern Sie diesen Befehl bitte erst, wenn die Funktion nicht gegeben ist, und notieren Sie den Befehl der Software, bevor Sie ihn überschreiben.
- Seite 28 Einstellungen ISM 1 Fehlereingang / Auf dieser Seite können Sie die Meldeeingänge / Zähler bzw. den -Ausgang: Meldeausgang des ISM 1 parametrieren. Fehlereingänge: Hier können die drei Fehler- bzw. Meldeeingänge des ISM 1 und die Busfehler, die zum Versenden einer Kurznachricht oder zum Schalten des Meldeausganges führen, näher spezifiziert werden.
- Seite 29 Einstellungen ISM 1 Wählen Sie einen Eintrag der Liste durch anklicken (Zeile wird markiert) und klicken Sie anschließend auf >Ändern<. Es erscheint das Fenster >Dialog<. Typ: Hier wählen Sie zwischen den Typen Eingang und Zähler: Eingang Schließer / Eingang Öffner: Die Eingänge 1 und 2 (falls parametriert Eingang 3) können als Schließer oder als Öffner eingestellt werden.
- Seite 30 Durch klicken auf >OK< bestätigen Sie die Angaben und schließen das Fenster. Eingang 3 Legen Sie durch anklicken fest, ob die Klemme 3 des ISM1 als Eingang 3 oder als Meldeausgang ausgewertet werden soll. Eingang 3 als Eingang: Einstellungen wie oben Eingang 3 als Ausgang: Wenn Sie den Ausgang als Meldeausgang nutzen möchten, muss defi-...
- Seite 31 Einstellungen ISM 1 Status Eingänge: Diese Übersicht ermöglicht Ihnen die Kontrolle des augenblicklichen Zu- standes der Eingänge. Bei einem Klick auf >Aktualisieren< werden die Zustände neu ausgelesen. Fernauslösung: Als Testfunktion: Die Fernauslösefunktion dient als Testfunktion für die Versendung von Störmeldenachrichten. (siehe auch Kapitel „SMS Ziele“) Als Fernschaltfunktion: Ist der Ausgang 3 auf Fernauslösung konfiguriert, kann er über diese Funktion aus der Ferne aktiviert werden.
- Seite 32 Anbindung über das Telefonnetz Allgemeines Mit einem PC mit Modem und einem analogen Modem an der Heizungsanlage kann eine Fernanbindung über das Telefon- netz zum ISM 1 aufgebaut werden. Mit der Fernwartungs- software WRS-Soft können über das Schnittstellenmodul sämt- liche Daten der angeschlossenen Heizungsanlage ausgelesen, geändert, überwacht und gesendet werden.
- Seite 33 Busleitungen müssen räumlich getrennt von Netzleitungen verlegt wer- Achtung den. 2. Die Verbindung zwischen dem analogen Modem und dem ISM1 erfolgt über eine RS 232 Schnittstelle mit dem zugehörigen Schnittstellenkabel des Modems. 3. Verbinden Sie das analoge Modem mit der Telefondose TAE oder über einen ISDN-Adapter mit der Telefonanlage 4.
- Seite 34 Anbindung über das Mobilfunknetz Allgemeines Mit einem PC mit Modem und einem analogen Modem an der Heizungsan- lage kann eine Fernanbindung über das Telefonnetz zum ISM 1 aufge- baut werden. Mit der Fernwartungssoftware WRS-Soft können über das Schnittstellenmodul sämtliche Daten der angeschlossenen Heizungs- anlage ausgelesen, geändert, überwacht und gesendet werden.
- Seite 35 Busleitungen müssen räumlich getrennt von Netzleitungen verlegt wer- Achtung den. 2. Die Verbindung zwischen dem GSM-Modem und dem ISM1 erfolgt über eine RS 232 Schnittstelle mit dem zugehörigen Schnittstellenkabel des Modems. 3. Verbinden Sie das GSM-Modem mit der Netzversorgung und der Mobil- funkantenne.
- Seite 36 Verbindungsaufbau über Modem-Anbindung Nach der Installation eines ISM 1 dauert es bis zu 3 Minuten bis alle Achtung angeschossenen Regelungskomponenten vom ISM 1 erfasst werden. Das heißt, die LED-Betriebsanzeige muss mind. 3 Minuten statisch leuch- ten, erst danach stehen alle angeschossenen Geräte in WRS-Soft zur Verfügung.
- Seite 37 Verbindungsaufbau über Modem-Anbindung Übertragungsrate: Wählen Sie zwischen 2400 und 9600 Bit/s. In der Regel kann eine Übertragungsrate von 9600 Bit/s eingestellt werden. GSM-Modem / PIN Optionale Bei Verwendung eines GSM Modems muss das entsprechende Feld S t a n d o r t - aktiviert, und die PIN-Nummer der SIM-Karte eingegeben werden.
- Seite 38 Suche abgeschlossen, wird das Menü >Geräte< aktiv. Im Menü >Geräte< sind alle angeschlossenen Komponenten, deren Soft- und Hardware kompatibel zu WRS-Soft ist, aufgelistet (siehe „System- vorrausetzungen“). Die Komponenten des Wolf-Regelungs-Systems befinden sich im Unter- menü >WRS<. Anzeige bei einer Heizkesselregelung R 12 –...
- Seite 39 Bedienung WRS-Soft Hinweis: Nachfolgend wird auf die Darstellung und Bedienung von WRS-Soft in Verbindung mit WRS-Komponenten eingegangen. In Verbindung mit an- deren Komponenten, die in den Systemvorrausetzungen genannt wer- den, weicht die Darstellung von der nachfolgenden Beschreibung ab. Die Bedienung erfolgt weitestgehend analog. Einstieg: Nach dem Start des Programms WRS-Soft erscheint folgende Oberflä- che:...
- Seite 40 Bedienung WRS-Soft In der Benutzeroberfläche von WRS-Soft wird die angeschlossene An- lage auf verschiedene Seiten dargestellt. Je nach Konfiguration der ein- zelnen Komponenten werden zusätzliche Karten (Solarmodul, Mischer- kreis, etc.) eingeblendet. Eine schematische Darstellung des Wärme- erzeugers auf der Seite „Heizgerät“ zeigt die aktuellen Betriebs- informationen.
- Seite 41 Bedienung WRS-Soft Menüführung: In der Benutzeroberfläche von WRS-Soft erfolgt die Auswahl der jeweili- gen Anlagenfunktionen durch das Anklicken der entsprechenden Seiten (obere Seitenauswahl). Die zugehörigen gerätespezifischen Daten (Pa- rameter) können an der unteren Seitenauswahl durch Anklicken ausge- wählt werden. Weiter sind die Zeitprogramme und die Störmeldungen dargestellt.
- Seite 42 Bedienung WRS-Soft Mischerkreis 1 - 7: Hier wird je nach Konfiguration der hydraulische Aufbau und die Anschlussbelegung der am Mischermodul oder der Kesselregelung R3 angeschlossenen Mischerkreise angezeigt. Die Grundeinstellungen für den entsprechenden Kreis können angepasst werden. Eine aktive Misch- erkreispumpe oder ein aktiver Ausgang A1 wird durch ein ausgefülltes Feld dargestellt.
- Seite 43 Bedienung WRS-Soft Störmeldungen: Hier werden alle im Heizgerät gespeicherten Störmeldungen und aktuell aktive Störungen angezeigt. Mit >Störungshistorie löschen< werden die abgespeicherten Störmeldungen im Heizgerät gelöscht. Aktuell anliegende Störungen der Gesamtanlage werden bei „Aktive Stör- meldungen an der Heizanlage“ dargestellt. Ist die Störung behoben, wird die Anzeige nach einer kurzen Zeit selbsttätig wieder ausgeblendet.
- Seite 44 Bedienung WRS-Soft Solarkreise: Hier wird je nach angeschlossenem Solarmodul und Konfiguration der hydraulische Aufbau des am Solarmodul angeschlossenen Solaranlage angezeigt. Eine aktive Solarkreispumpe oder ein aktiver Ausgang A1 – A4 wird durch ein ausgefülltes Feld dargestellt. Beispiel: Einkreissolaranlage mit Wärmemengenzähler Solarstatistik: Ist am Solarmodul die Erfassung der Wärmemenge eingestellt und ist am eBus ein Funkuhrmodul angeschlossen, wird auf der Seite „Solarstatistik“...
- Seite 45 Bedienung WRS-Soft Zeitprogramme: Anzeige und Einstellung sämtlicher Zeitprogramme der Heizungsanlage mit verschiebbaren Balken. Die Balken stellen die Zeit für den angehobe- nen Betrieb (Tagtemperatur) bzw. Freigabe für Warmwasserbetrieb dar. Außerhalb dieser Schaltzeiten ist die Zeit für den abgesenkten oder Aus- Betrieb (Spartemperatur) aktiv bzw. der Warmwasserbetrieb ge- sperrt.
- Seite 46 Änderungen dürfen nur von einem anerkannten Fachwerksbetrieb oder Achtung dem Wolf-Kundendienst durchgeführt werden. Bei unsachgemäßer Bedienung kann dies zu Funktionsstörungen führen. Bei der Einstellung von Parameter HG 05 (Frostschutz Außentemperatur) ist zu beachten, dass bei Temperaturen unter 0°C ein Frostschutz nicht mehr ge- währleistet ist.
- Seite 47 Bedienung WRS-Soft Die Einstellungen und Funktionen der einzelnen Parameter finden Sie in der jeweiligen Geräteanleitung. Nach der Eingabe des Fachmanncodes können die Parameter verändert Eingabe des werden. Fachmanncodes: Fachmanncodenummer: [1234] Nach der Eingabe dieser Codenummer und Bestätigung mit >OK< wer- den die Anzeigeflächen der veränderbaren Parameter weiß...
- Seite 48 Bedienung WRS-Soft Speichern von Zur Archivierung aller Parameter und Einstellungen einer Anlage können Parameter und diese gespeichert werden. Einstellungen einer Für diesen Vorgang muss die Benutzeroberfläche geöffnet sein. Anlage: Im Programmmenü >Datei< mit >Speichern unter< speichern Sie die gera- de geöffnete Heizungsanlage mitsamt allen Parametern und Einstellun- gen.
- Seite 49 Bedienung WRS-Soft Ansonsten erscheint folgende Fehlermeldung: Bevor eine Anlage gesendet werden kann, muss eine Kommunikation aufgebaut werden. Dazu erscheint nach dem Betätigen des Buttons >Senden< folgender Dialog: Das Senden kann einige Minuten dauern. Anhand der Fortschrittsan- zeige kann der Sendefortschritt beobachtet werden: 30 62 133_1007...
- Seite 50 Programm WRS-Soft Das Programm WRS-Soft ist Windows-typisch aufgebaut. Auf die allge- meinen Funktionen wird daher nur stichpunktartig eingegangen. Menü Datei: Neu: Diese Funktion ist nur bei Geräten wirksam, die nicht zu den Komponen- ten des WRS zählen. Mit dem Befehl „Neu“ kann eine neue Parameter- Datei erstellt werden.
- Seite 51 Programm WRS-Soft Abgespeicherte Anlagen können jederzeit geöffnet bearbeitet und an eine Anlage gleichen Aufbaus gesendet werden. Somit ist eine Inbetrieb- nahme gleicher Anlagen komfortabel möglich. Drucken: Mit der Druckfunktion können Sie die aktuell angezeigte Bildschirman- sicht drucken. Druckvorschau: Mit der Druckvorschau kann vor dem Druck die Seitenansicht für den Druck eingesehen werden.
- Seite 52 Programm WRS-Soft Modemverbindung herstellen: Eine Modemverbindung wird aufgebaut, um über das Telefon- oder Mobil- funknetz mit der Heizungsanlage zu kommunizieren. Voraussetzung für den erfolgreichen Verbindungsaufbau ist das korrekte Einrichten der Modems bei der Sende- und der Empfangsstation (siehe zugehörige Handbücher). Halten Sie vor dem Verbindungsaufbau Tele- fonnummer und Codenummer (Passwort) der Empfangsstation bereit.
- Seite 53 Im Menü >Geräte< werden alle angeschlossenen Systemkomponenten aufgelistet (siehe „Systemvorrausetzungen“). Diese Anzeige ist nur ak- tiv, wenn eine Verbindung über das ISM 1 zur Heizungsanlage besteht. Die Komponenten des Wolf-Regelungs-Systems befinden sich im Unter- menü >WRS<. Anzeige bei WRS-System- komponenten (Gas-Brenn-...
- Seite 54 Benutzung dieses Produkts entstehen. Unberührt hiervon bleiben Ansprüche, die auf unabdingbaren Vorschriften zur Produkthaftung beruhen. Herstellercodenummer eingeben: Diese Codenummer ist ausschließlich für den Wolf-Kundendienst ver- wendbar. Alle Parameter auslesen: Wird diese Funktion aktiviert, werden sämtliche Parameter und Einstel- lungen der angeschlossenen Heizungsanlage ausgelesen. Je nach Umfang der Anlage kann dieser Vorgang einige Minuten in Anspruch nehmen.
- Seite 55 Programm WRS-Soft Menü Extras: Die Aufzeichnung eines Datenprotokolls, Einstellung der Uhrzeit, der Sprache und die Parametrierung des ISM 1 sind über dieses Menü mög- lich. Protokoll: Mit der Funktion >Protokoll< ist eine Aufzeichnung der verfügbaren Wer- te der angeschlossenen Anlage möglich. Nach der Auswahl „Protokoll“ wird ein Protokollfenster geöffnet.
- Seite 56 Programm WRS-Soft Menü Protokoll: Im Menüpunkt „Protokoll“ des Protokollfensters stehen die Funktionen, die die Aufzeichnung und Protokollierung von Anlagendaten betreffen, zur Verfügung. Einstellungen: Bei der Anwahl dieses Menüpunktes öffnet sich das Fenster mit den Protokolleinstellungen: 30 62 133_1007...
- Seite 57 Programm WRS-Soft Protokolleinstellungen: Hier können die Parameter, die aufgezeichnet werden sollen, festgelegt werden. • Gerätetyp => Auswahl: Rxx, DFB, WRS (Bei der Anwendung mit WRS-Komponenten muss hier „WRS“ ausge- wählt werden) • Parametername => Wert, der aufgezeichnet werden soll • Modultyp (wenn das Feld aktiv ist) •...
- Seite 58 Programm WRS-Soft Löschen: Löschen der aufgenommenen Daten eines Protokolls. Graph öffnen: Mit dieser Funktion wird die grafische Darstellung der aufgenommenen Messwerte aktiviert. Bei abgespeicherten Protokollen können die aufgezeichneten Daten auch im Offline-Betrieb grafisch dargestellt werden. Daten exportieren: Die Daten können zur späteren Auswertung in eine Dateiform exportiert werden, das in eine Tabellenkalkulation wie z.B.
- Seite 59 Das aktive Fenster ist im Fenster-Menü durch ein Häkchen markiert. Durch Anklicken eines anderen Fensters kann das aktive Fenster ge- wechselt werden. Menü „?“: Unter dem Menüpunkt >?< und >Info…< können Sie die Versionsnummer Ihrer Software abfragen. Diese Information sollten Sie für Anfragen beim Wolf-Kundendienst bereithalten. 30 62 133_1007...
- Seite 60 Reset am ISM 1 Reset des ISM 1 / Die Veränderung des Funktionsschalters „1“ unter Spannung Standartwerte (Netzteilspannung oder eBus-Spannung) bewirkt das Zurücksetzen der laden Einstellwerte des ISM 1 auf die Werkseinstellung. 1. ISM 1 an Spannung legen (Netzteilspannung oder eBus-Spannung) =>...
- Seite 61 Empfohlene Modems Empfehlung des Der Hersteller empfiehlt für die Fernmelde- und Fernwartungsan- Herstellers: wendungen des ISM 1 bestimmte getestete Modems. Die Verwendung eines anderen Modems ist in der Regel möglich, wurde jedoch in Verbin- dung mit dem ISM 1 nicht getestet. e m p f o h l e n e (Liste ohne Gewähr) Modem:...
- Seite 62 Fehlercodes Fehlercodes: In der folgenden Liste werden die Nummern der Störcodes und die je- weilige Bedeutung aufgelistet. Diese Auflistung der Störmeldungen soll dem Heizungsfachmann das genaue Lokalisieren einer Störung ermögli- chen. Nr.: Störung: 1 TB-Übertemperatur 4 Keine Flammenbildung 5 Flammenausfall im Betrieb 6 TW-Übertemperatur 7 STBA-Übertemperatur 8 Abgasklappe schaltet nicht...
- Seite 63 Fehlercodes Nr.: Störung 52 Max. Speicherladezeit überschritten 60 Stau im Siphon 61 Stau im Abgassystem 64 Impulsgeber defekt (Solarmodul) 70 Mischerkreisfühler defekt 71 Fühler defekt (SFS an Solarmodul, E1 an MM) 72 Rücklauffühler defekt (an Solarmodul) 76 Speicherfühler defekt 78 Sammlerfühler defekt 79 Fühler defekt (E1 an Kessel, E2 an MM, SFK an SM) 80 Außentemperaturfühler am Zubehörregler defekt 81 Fehler EEProm...
- Seite 64 Notizen 30 62 133_1007...
