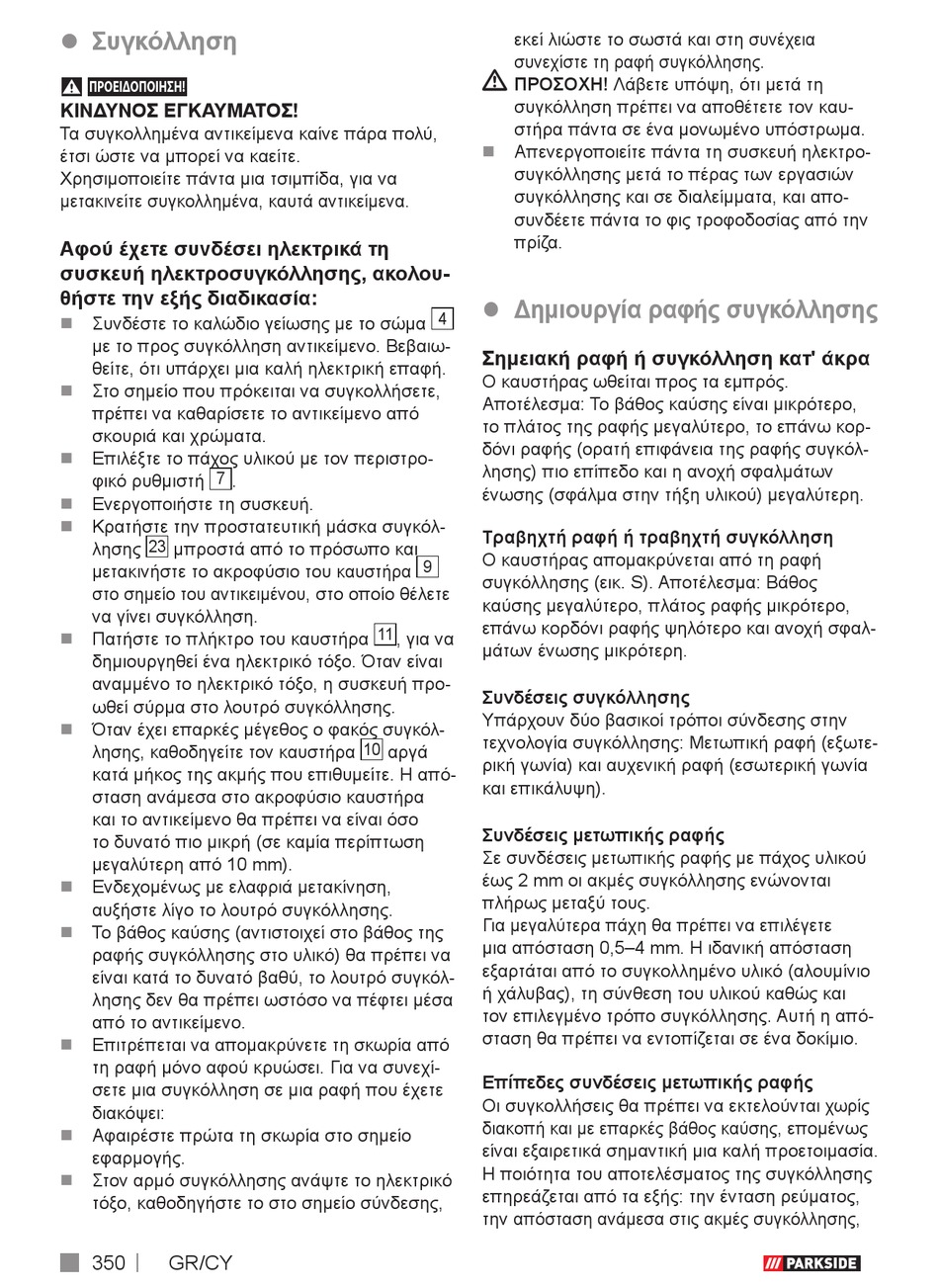

Parkside PIFDS 120 A1 Bedienungs- Und Sicherheitshinweise Seite 350

z Συγκόλληση
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ!
ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ!
Τα συγκολλημένα αντικείμενα καίνε πάρα πολύ,
έτσι ώστε να μπορεί να καείτε.
Χρησιμοποιείτε πάντα μια τσιμπίδα, για να
μετακινείτε συγκολλημένα, καυτά αντικείμενα.
Αφού έχετε συνδέσει ηλεκτρικά τη
συσκευή ηλεκτροσυγκόλλησης, ακολου-
θήστε την εξής διαδικασία:
Συνδέστε το καλώδιο γείωσης με το σώμα
„
με το προς συγκόλληση αντικείμενο. Βεβαιω-
θείτε, ότι υπάρχει μια καλή ηλεκτρική επαφή.
Στο σημείο που πρόκειται να συγκολλήσετε,
„
πρέπει να καθαρίσετε το αντικείμενο από
σκουριά και χρώματα.
Επιλέξτε το πάχος υλικού με τον περιστρο-
„
φικό ρυθμιστή
7
.
Ενεργοποιήστε τη συσκευή.
„
Κρατήστε την προστατευτική μάσκα συγκόλ-
„
λησης μπροστά από το πρόσωπο και
23
μετακινήστε το ακροφύσιο του καυστήρα
στο σημείο του αντικειμένου, στο οποίο θέλετε
να γίνει συγκόλληση.
Πατήστε το πλήκτρο του καυστήρα
„
δημιουργηθεί ένα ηλεκτρικό τόξο. Όταν είναι
αναμμένο το ηλεκτρικό τόξο, η συσκευή προ-
ωθεί σύρμα στο λουτρό συγκόλλησης.
Όταν έχει επαρκές μέγεθος ο φακός συγκόλ-
„
λησης, καθοδηγείτε τον καυστήρα
κατά μήκος της ακμής που επιθυμείτε. Η από-
σταση ανάμεσα στο ακροφύσιο καυστήρα
και το αντικείμενο θα πρέπει να είναι όσο
το δυνατό πιο μικρή (σε καμία περίπτωση
μεγαλύτερη από 10 mm).
Ενδεχομένως με ελαφριά μετακίνηση,
„
αυξήστε λίγο το λουτρό συγκόλλησης.
Το βάθος καύσης (αντιστοιχεί στο βάθος της
„
ραφής συγκόλλησης στο υλικό) θα πρέπει να
είναι κατά το δυνατό βαθύ, το λουτρό συγκόλ-
λησης δεν θα πρέπει ωστόσο να πέφτει μέσα
από το αντικείμενο.
Επιτρέπεται να απομακρύνετε τη σκωρία από
„
τη ραφή μόνο αφού κρυώσει. Για να συνεχί-
σετε μια συγκόλληση σε μια ραφή που έχετε
διακόψει:
Αφαιρέστε πρώτα τη σκωρία στο σημείο
„
εφαρμογής.
Στον αρμό συγκόλλησης ανάψτε το ηλεκτρικό
„
τόξο, καθοδηγήστε το στο σημείο σύνδεσης,
350
GR/CY
εκεί λιώστε το σωστά και στη συνέχεια
συνεχίστε τη ραφή συγκόλλησης.
ΠΡΟΣΟΧΉ! Λάβετε υπόψη, ότι μετά τη
συγκόλληση πρέπει να αποθέτετε τον καυ-
στήρα πάντα σε ένα μονωμένο υπόστρωμα.
Απενεργοποιείτε πάντα τη συσκευή ηλεκτρο-
„
συγκόλλησης μετά το πέρας των εργασιών
συγκόλλησης και σε διαλείμματα, και απο-
συνδέετε πάντα το φις τροφοδοσίας από την
πρίζα.
z Δημιουργία ραφής συγκόλλησης
4
Σημειακή ραφή ή συγκόλληση κατ' άκρα
Ο καυστήρας ωθείται προς τα εμπρός.
Αποτέλεσμα: Το βάθος καύσης είναι μικρότερο,
το πλάτος της ραφής μεγαλύτερο, το επάνω κορ-
δόνι ραφής (ορατή επιφάνεια της ραφής συγκόλ-
λησης) πιο επίπεδο και η ανοχή σφαλμάτων
ένωσης (σφάλμα στην τήξη υλικού) μεγαλύτερη.
Τραβηχτή ραφή ή τραβηχτή συγκόλληση
Ο καυστήρας απομακρύνεται από τη ραφή
9
συγκόλλησης (εικ. S). Αποτέλεσμα: Βάθος
καύσης μεγαλύτερο, πλάτος ραφής μικρότερο,
επάνω κορδόνι ραφής ψηλότερο και ανοχή σφαλ-
, για να
11
μάτων ένωσης μικρότερη.
Συνδέσεις συγκόλλησης
Υπάρχουν δύο βασικοί τρόποι σύνδεσης στην
τεχνολογία συγκόλλησης: Μετωπική ραφή (εξωτε-
10
αργά
ρική γωνία) και αυχενική ραφή (εσωτερική γωνία
και επικάλυψη).
Συνδέσεις μετωπικής ραφής
Σε συνδέσεις μετωπικής ραφής με πάχος υλικού
έως 2 mm οι ακμές συγκόλλησης ενώνονται
πλήρως μεταξύ τους.
Για μεγαλύτερα πάχη θα πρέπει να επιλέγετε
μια απόσταση 0,5–4 mm. Η ιδανική απόσταση
εξαρτάται από το συγκολλημένο υλικό (αλουμίνιο
ή χάλυβας), τη σύνθεση του υλικού καθώς και
τον επιλεγμένο τρόπο συγκόλλησης. Αυτή η από-
σταση θα πρέπει να εντοπίζεται σε ένα δοκίμιο.
Επίπεδες συνδέσεις μετωπικής ραφής
Οι συγκολλήσεις θα πρέπει να εκτελούνται χωρίς
διακοπή και με επαρκές βάθος καύσης, επομένως
είναι εξαιρετικά σημαντική μια καλή προετοιμασία.
Η ποιότητα του αποτελέσματος της συγκόλλησης
επηρεάζεται από τα εξής: την ένταση ρεύματος,
την απόσταση ανάμεσα στις ακμές συγκόλλησης,
