Montage-/ Betriebsanleitung

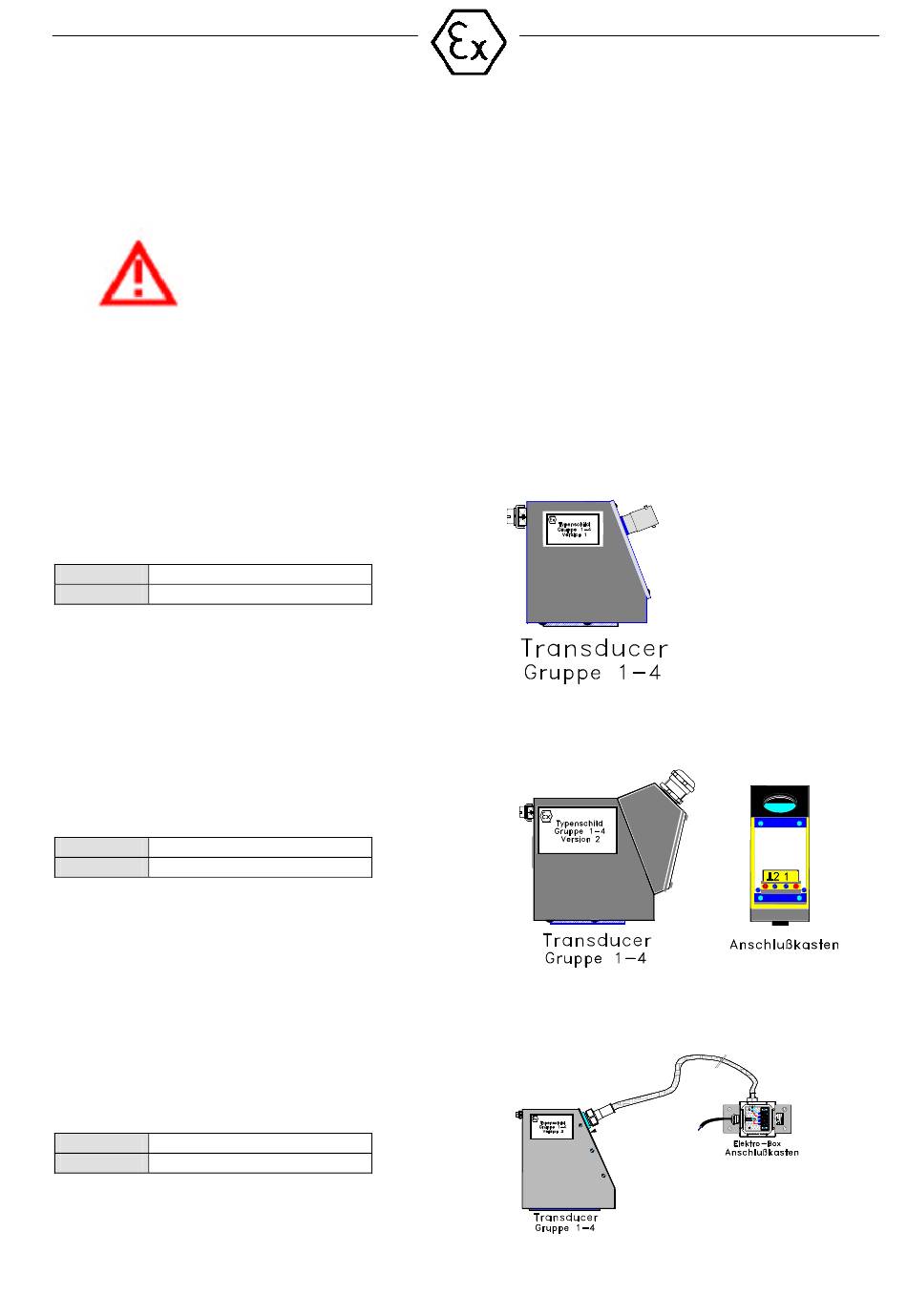

11.5 Technische Beschreibung zu den Transducern Gruppe 1-4 Version 1
bis 3
11.5.1
Potentialausgleich
Vor der Inbetriebnahme der Transducer ist ein Potenzialausgleich nach DIN
EN60079 – 14 erforderlich.
Die
Potenzialausgleichsklemme
Transducer in explosionsgefährdeten Bereichen montiert, ist ein Potenzialausgleich
erforderlich. Ein Querschnitt (min.) von A = 4mm² ist zu verdrahten.
11.5.2
Klemmenbelegung der Transducer ( Version 1 )
Die Transducer haben einen BNC-Anschluss und werden für die portable
Montage verwendet.
Anschluss 1. und 2. Transducer (UP und Down)
1
BNC-Buchse Innenleiter
2
BNC-Schirm (Außen)
11.5.3
Klemmenbelegung der Transducer ( Version 2 )
Die Transducer sind für eine metrische Verschraubung und für feste Montage
auf dem Rohr vorgesehen.
Anschluss 1. und 2. Transducer (UP und Down)
1
Innenleiter (Kabel)
2
Schirm (Kabel)
11.5.4
Klemmenbelegung der Transducer ( Version 3 )
Die Transducer sind für eine metrische Verschraubung und für feste Montage
auf einem heißen Rohr vorgesehen.
Anschluss 1. und 2. Transducer (UP und Down)
1
Innenleiter (Kabel)
2
Schirm (Kabel)
WARNUNG
Transducer
und
Seite 51
die
Elektro-Boxen
am
metallischen
Intra-Automation GmbH
haben
Gehäuse.
Werden
eine
die
